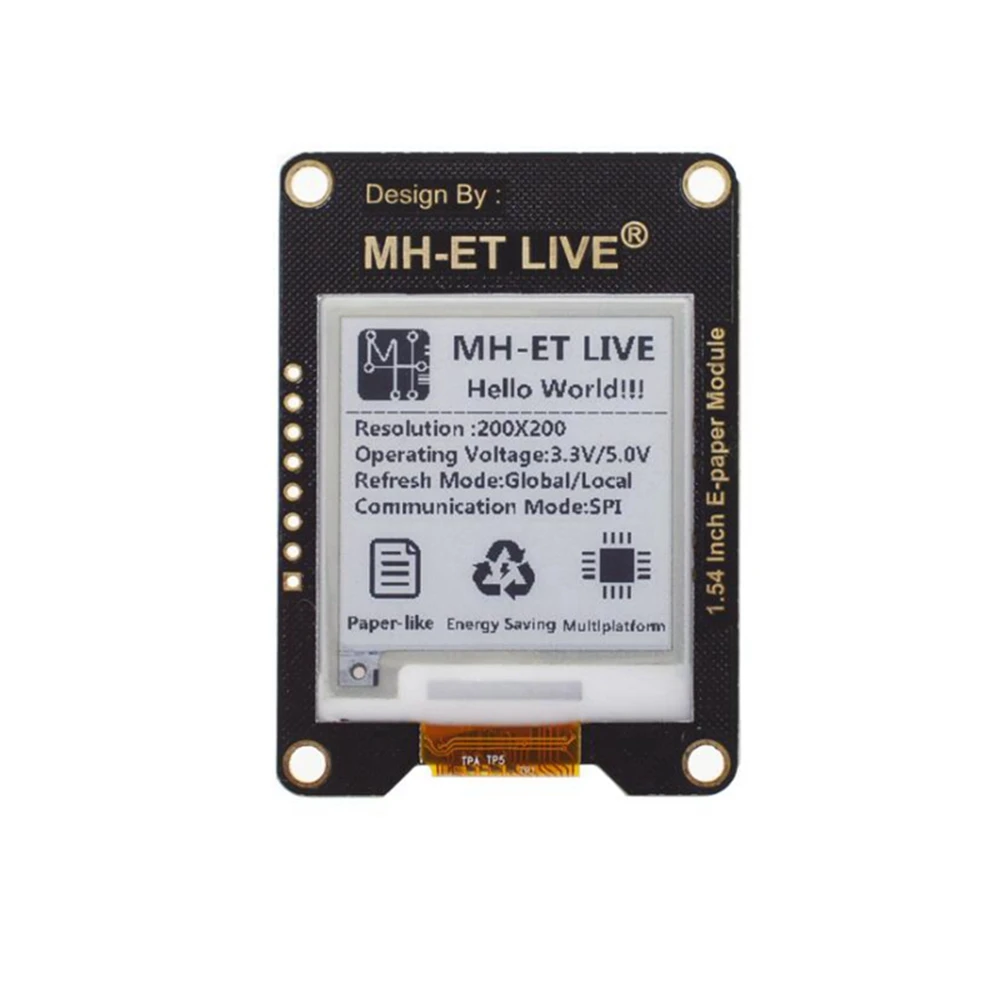

1,54-palcový e-paper modul s rozhraním SPI pre Raspberry, Arduino a STM32

1,54-palcový e-paper modul s rozhraním SPI je displej s elektronickým atramentom (ePaper/eInk) navrhnutý na prehľadné a úsporné zobrazenie v elektronických projektoch. Tento modul je kompatibilný s populárnymi platformami ako Raspberry Pi, Arduino a STM32, čo uľahčuje jeho integráciu do rôznych riešení.

Tento typ displeja vyniká svojou nízkou spotrebou energie, pretože energiu potrebuje len počas aktualizácie obrazu. Po načítaní grafiky displej udržiava obraz bez potreby nepretržitého napájania, vďaka čomu je ideálnou voľbou pre zariadenia s nízkou spotrebou a dlhou výdržou batérie.

Použitá technológia je mikroenkapsulovaný elektroforetický displej (MED), ktorý využíva malé guľôčky s nabitými pigmentmi suspendovanými v priehľadnom oleji. Tieto pigmenty sa pohybujú podľa elektrického náboja a vytvárajú viditeľné obrazy odrážajúce okolité svetlo, čím sa eliminuje potreba podsvietenia. To umožňuje výbornú čitateľnosť aj na priamom slnku, so širokým pozorovacím uhlom viac ako 170°.

Kľúčové vlastnosti

• Veľkosť displeja: 1.54 inches (27,6 mm × 27,6 mm)
• Rozlíšenie: 200 × 200 pixelov s rozstupom bodov 0,138 × 0,138 mm
• Komunikačné rozhranie: SPI s 3 alebo 4 vodičmi
• Prevádzkové napätie: 3.3V / 5V kompatibilné s Arduino bez potreby ďalšej konverzie
• Farby: Čierna a biela s 2 úrovňami sivej
• Spotreba energie: 26.4mW počas aktualizácie, menej ako 0.017mW v pohotovostnom režime
• Čas aktualizácie: Čiastočná 0.3s, úplná 2s
• Rozmery modulu: 55 mm × 39,4 mm

Použitie a kompatibilita

Tento modul je ideálny pre projekty, ktoré vyžadujú dobre čitateľný displej do exteriéru a nízku spotrebu, ako sú elektronické čítačky, IoT zariadenia, inteligentné hodinky, elektronické štítky a informačné panely. Jeho kompatibilita s Raspberry Pi, Arduino a STM32 umožňuje použitie v širokej škále aplikácií a prototypov.

Balenie obsahuje 1.54-palcový ePaper displejový modul pripravený na integráciu. Pre jednoduchšie použitie si môžete pozrieť ďalšie informácie a príklady kódu na Waveshare Wiki.

• 1,54-palcový e-paper displej s rozlíšením 200x200 pixelov
• SPI rozhranie s 3 alebo 4 vodičmi kompatibilné s Raspberry Pi, Arduino a STM32
• Prevádzkové napätie 3.3V / 5V bez potreby ďalších prevodníkov
• Nízka spotreba energie: energiu využíva len pri aktualizácii displeja
• Dobrá čitateľnosť na slnku s pozorovacím uhlom >170°
• Rýchla čiastočná aktualizácia za 0.3 sekundy a úplná aktualizácia za 2 sekundy
• Kompaktné rozmery: 55 mm × 39,4 mm, ideálne pre prenosné projekty
