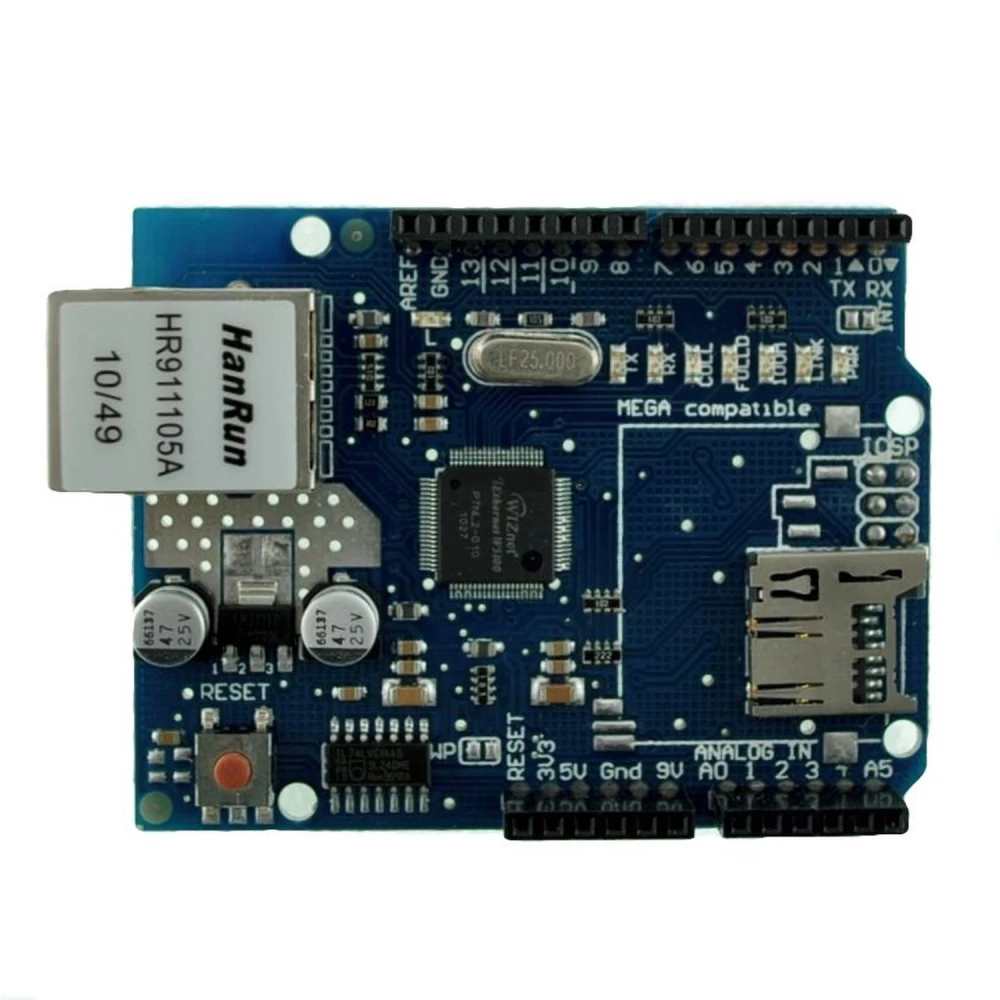

Ethernet Shield W5100 kompatibilný s Arduino je rozširujúca doska navrhnutá tak, aby sa dokonale integrovala s doskami Arduino UNO a MEGA a umožnila jednoduché a efektívne pripojenie k Ethernet sieťam. Táto shield je ideálna pre projekty, ktoré vyžadujú sieťovú komunikáciu, ako sú zabudované webové servery alebo webové klienty.

Vďaka dodanej knižnici môžete sieť nakonfigurovať pomocou softvéru, čo uľahčuje prispôsobenie rôznym prostrediam a lokálnym sieťam. Navyše táto vylepšená verzia obsahuje slot pre micro-SD pamäťové karty, ktorý umožňuje ukladať a poskytovať súbory priamo zo shieldu, čím sa rozširujú možnosti vašich projektov.

Hlavné vlastnosti:

Kompatibilná s doskami Arduino UNO a MEGA.
Obsahuje slot pre micro-SD kartu na ukladanie a zabudovaný webový server.
Automatický resetovací ovládač pre čip W5100, ktorý zaručuje spoľahlivý štart bez potreby manuálneho reštartu.
Komunikácia cez zbernicu SPI prostredníctvom konektora ICSP.
Výhradné použitie konkrétnych digitálnych pinov: 11, 12, 13 (Duemilanove) alebo 50, 51, 52 (MEGA) pre SPI; pin 10 na výber W5100 a pin 4 pre micro-SD.

Typické použitie:

Tvorba zabudovaných webových serverov pre IoT projekty.
Pripojenie Arduina k lokálnym sieťam na odosielanie alebo prijímanie dát.
Ukladanie a poskytovanie súborov z integrovanej micro-SD karty.

Kompatibilita a upozornenia:

Doska Arduino nie je súčasťou balenia a je potrebné ju zakúpiť samostatne.
Zbernica SPI je zdieľaná medzi čipom W5100 a micro-SD kartou, preto je možné používať vždy iba jednu z nich naraz; je dôležité to správne ošetriť v kóde.
Na Arduino MEGA musí byť pin SS (53) nastavený ako výstup pre správne fungovanie zbernice SPI.

Vďaka tejto shielde získajú vaše projekty Arduino konektivitu a funkčnosť, čo uľahčuje tvorbu aplikácií pripojených na internet alebo lokálne siete s integrovaným úložiskom.

Kompatibilný s Arduino UNO a MEGA
Slot pre micro-SD kartu na ukladanie a webový server
Automatický resetovací ovládač pre čip W5100
Komunikácia cez zbernicu SPI (konkrétne piny podľa modelu Arduino)
Výhradné použitie pinov 10 a 4 pre výber W5100 a micro-SD

Otázky a odpovede zákazníkov

Aké sú presné rozmery a hmotnosť Ethernet Shieldu W5100 a čo obsahuje balenie?

Ethernet Shield W5100 má približne 68 mm × 53 mm × 23 mm a hmotnosť okolo 35 g. Štandardný obsah balenia je samotná Shield doska; základná doska Arduino ani ďalšie káble nie sú súčasťou.

Na aké reálne aplikácie je Ethernet Shield W5100 obzvlášť užitočný v porovnaní s inými shieldmi?

Ethernet Shield W5100 je ideálny pre aplikácie, kde je potrebné spoľahlivé káblové Ethernet pripojenie, ako sú zabudované webové servery a systémy vzdialeného monitorovania v lokálnej sieti. V porovnaní s WiFi shieldmi ponúka nižšiu latenciu a vyššiu stabilitu v priemyselnom prostredí alebo pri elektromagnetickom rušení.

Ktoré dosky Arduino sú plne kompatibilné a aké požiadavky na zapojenie treba zohľadniť?

Je kompatibilný s Arduino UNO, Duemilanove a MEGA, pokiaľ je dodržané SPI zapojenie (piny 11, 12, 13 na UNO/Duemilanove; 50, 51, 52 na MEGA) a priradenie pinov 10 (Ethernet) a 4 (micro-SD). Na MEGA je potrebné ponechať pin 53 ako výstup, aj keď sa nepoužíva ako SS.

Aké obmedzenia existujú pri súčasnom používaní Ethernet pripojenia a micro-SD na shielde?

W5100 a micro-SD čítačka zdieľajú SPI zbernicu, takže naraz možno používať iba jedno zariadenie. Pokus o súčasný prístup spôsobí konflikt. Odporúča sa striedať prístup softvérovo a deaktivovať nepoužívané SPI zariadenie úpravou príslušných CS pinov.

Aké sú kritické body pre životnosť, údržbu a záruku W5100 Shieldu?

Životnosť závisí od vyhýbania sa elektrostatickým výbojom, nadprúdu na SPI zbernici a používaniu mimo rozsahu 0–70 °C. Nevyžaduje údržbu okrem pravidelného čistenia. Záruka sa líši podľa predajcu, typicky 6–12 mesiacov. Náhradné diely sa bežne neponúkajú, preto sa odporúča opatrná manipulácia.

Je doska Arduino súčasťou balenia s Ethernet Shield W5100?

Nie, doska Arduino nie je súčasťou balenia a je potrebné ju zakúpiť samostatne.

Na čo slúži slot pre micro-SD kartu na tejto shielde?

Umožňuje ukladať a poskytovať súbory z micro-SD karty, čo je užitočné pri tvorbe zabudovaných webových serverov alebo ukladaní dát v projektoch Arduino.

Je táto shield kompatibilná s Arduino MEGA?

Áno, táto vylepšená verzia je kompatibilná s Arduino MEGA pri použití dodanej knižnice od Arduino 0019.

Dajú sa čip W5100 a micro-SD karta používať súčasne?

Nie, oba zdieľajú zbernicu SPI, takže naraz je možné používať iba jeden z nich. Je potrebné to riadiť v kóde.

Ktoré piny používa Ethernet Shield W5100 na Arduino UNO?

Používa digitálne piny 11, 12 a 13 pre SPI, pin 10 na výber W5100 a pin 4 pre micro-SD.
