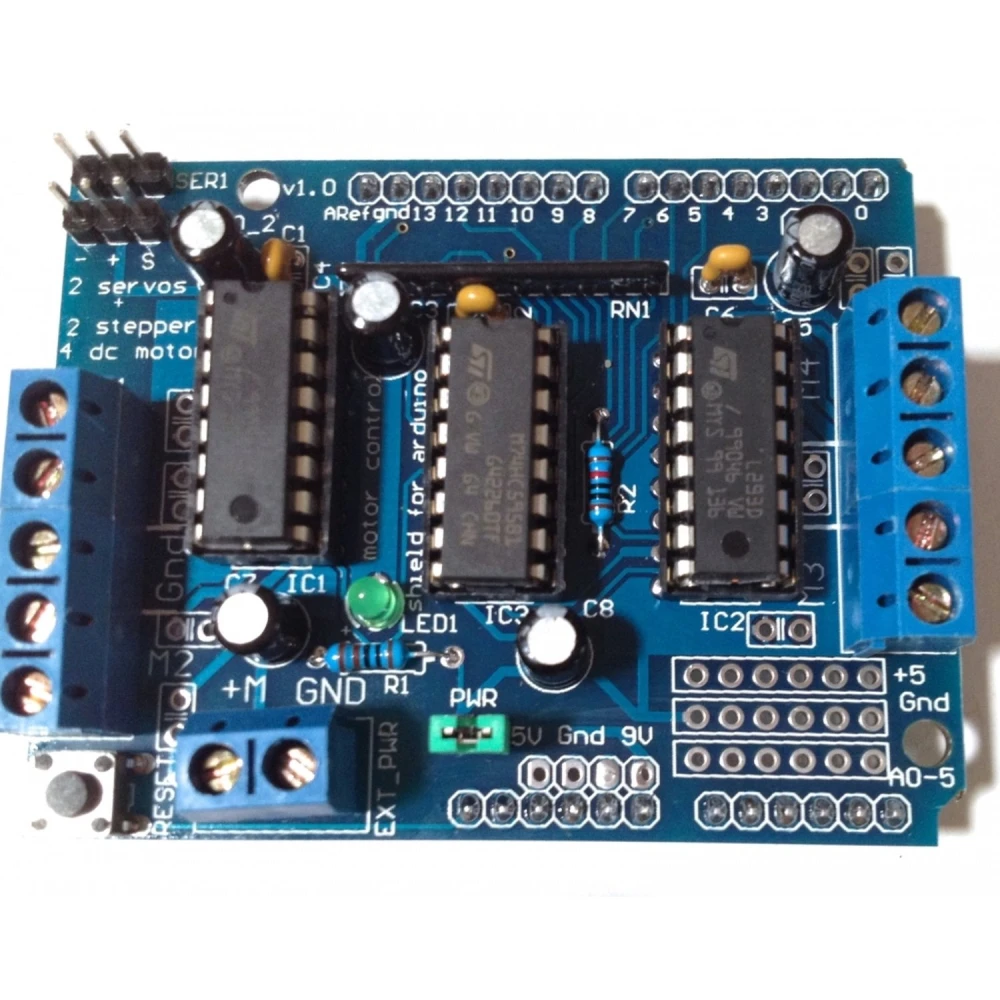

L293d Arduino Shield driver na ovládanie a rozšírenie DC a krokových motorov

Popis produktu

L293d Arduino Shield je rozširujúca doska navrhnutá na efektívne ovládanie DC motorov a krokových motorov (stepper) v projektoch založených na Arduino. Tento shield umožňuje ovládať až 4 DC motory alebo 2 krokové motory súčasne, čo uľahčuje tvorbu robotických systémov a automatizácie s vysokou presnosťou a spoľahlivosťou.

Hlavné vlastnosti

• Ovládanie až 4 DC motorov s obojsmerným chodom a reguláciou rýchlosti 8 digitov (0.5% rozlíšenie).
• Podporuje 2 krokové motory s kladným a záporným riadením a jednoduchým alebo dvojitým krokovaním.
• Obsahuje dva 5V porty pre servomotory, pripojené k vysokorozlišovaciemu časovaču Arduino pre presné ovládanie.
• 4-kanálový H-mostík založený na čipe L293D, schopný dodávať až 0.6A na kanál s tepelnou ochranou proti preťaženiu.
• Rozsah napájania motorov od 4.5V do 35V DC, prispôsobený rôznym typom motorov.
• Svorky pre pripojenie hrubších káblov (10-22 AWG), ktoré zabezpečujú bezpečné a stabilné pripojenie.
• Integrované tlačidlo reset pre Arduino, ktoré uľahčuje rýchle obnovenie systému.
• Zaručená kompatibilita s doskami Arduino Mega, Diecimila, Duemilanove a Uno.
• Kompaktné rozmery 70 x 55 mm, ideálne pre projekty s obmedzeným priestorom.

Typické použitie

• Vzdelávacia robotika a DIY projekty, ktoré vyžadujú ovládanie motorov.
• Automatizačné systémy, ktoré potrebujú súčasné riadenie viacerých motorov.
• Prototypy vozidiel ovládaných cez Arduino, vrátane robotov s DC motormi a krokovými motormi.
• Ovládanie servomotorov pre presné mechanizmy.

Kompatibilita a použitie

Tento shield je kompatibilný s doskami Arduino Mega, Diecimila, Duemilanove a Uno, čo uľahčuje jeho integráciu do širokej škály projektov. Jeho plug-and-play dizajn umožňuje priame pripojenie na dosku Arduino bez potreby ďalších káblov. Navyše, jeho prepojenie s vysokorozlišovacím časovačom Arduino umožňuje pokročilé ovládanie servomotorov a krokových motorov.

Na použitie L293d Arduino Shield jednoducho namontujte shield na kompatibilnú dosku Arduino a pripojte motory k svorkám. Motory môžete ovládať pomocou kódu v prostredí Arduino IDE s použitím štandardných knižníc pre motory a servomotory.

Technické špecifikácie

• Driver: L293D
• Napájanie motorov: 4.5 - 35V DC
• Maximálny prúd na výstup: 0.6 Amperios
• Rozmery: 70 x 55 mm
• Pripojenia: svorky pre káble 10-22 AWG

Tento shield je efektívne a cenovo dostupné riešenie pre tých, ktorí chcú rozšíriť možnosti ovládania motorov vo svojich Arduino projektoch a zároveň získať robustnosť, kompatibilitu a jednoduché používanie.

• Ovláda až 4 DC motory alebo 2 krokové motory súčasne
• 4-kanálový H-mostík s čipom L293D a tepelnou ochranou
• Dva 5V porty pre servomotory s pripojením na časovač Arduino
• Kompatibilný s Arduino Mega, Diecimila, Duemilanove a Uno
• Napájanie motorov od 4.5V do 35V DC
• Maximálny prúd 0.6A na výstup
• Svorky pre hrubšie káble (10-22 AWG)
• Integrované tlačidlo reset pre Arduino
• Kompaktné rozmery 70x55 mm
