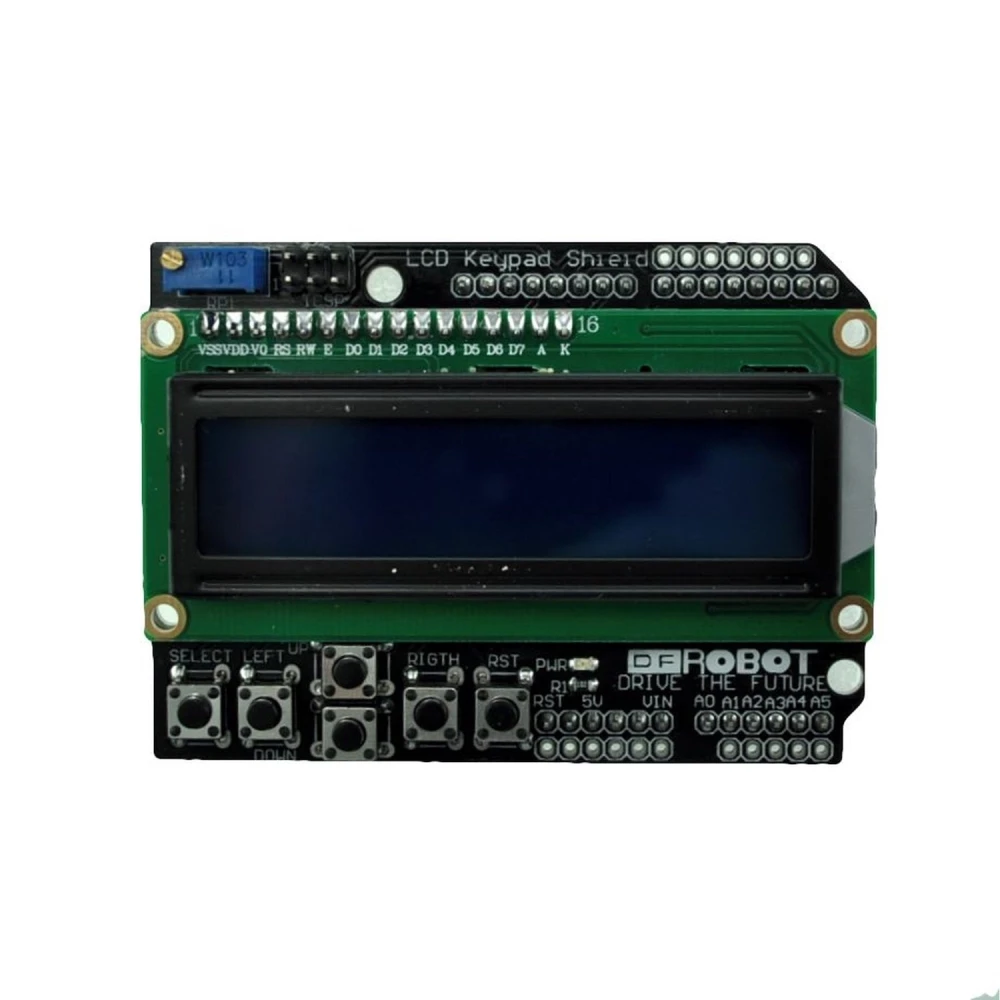

LCD Keypad Shield LCD1602 kompatibilný s Arduino je nevyhnutné príslušenstvo pre vývojárov a nadšencov do elektroniky, ktorí používajú dosky Arduino alebo Freeduino. Tento shield kombinuje LCD displej so 2 riadkami a 16 znakmi so šiestimi momentovými tlačidlami, čím uľahčuje priame a vizuálne ovládanie vašich projektov.

Tento modul využíva piny 4, 5, 6, 7, 8, 9 a 10 pre rozhranie s LCD displejom, zatiaľ čo analógový pin 0 sa používa na čítanie tlačidiel. To umožňuje efektívne ovládanie bez potreby viacerých dodatočných pripojení.

Hlavné vlastnosti:

Prevádzkové napätie: 5V, kompatibilné s väčšinou dosiek Arduino.
LCD displej 2x16 znakov na zobrazenie textu a dôležitých informácií.
Šesť integrovaných momentových tlačidiel pre jednoduchú navigáciu a ovládanie.
Podpora nastavenia kontrastu a funkcia podsvietenia, ktorú možno podľa potreby zapnúť alebo vypnúť.
Rozšírenie analógových pinov, umožňujúce jednoduché čítanie analógových senzorov a ich priame zobrazenie na displeji.

Tento shield je ideálny pre projekty, ktoré vyžadujú jednoduché a vizuálne používateľské rozhranie, ako sú interaktívne menu, ovládanie zariadení alebo zobrazenie údajov v reálnom čase. Jeho plug-and-play dizajn umožňuje rýchlu a bezproblémovú integráciu s doskami Arduino a Freeduino.

Dostupná dokumentácia a zdroje:

S týmto shieldom sa ovládanie vašich projektov Arduino stáva intuitívnejším a profesionálnejším, čo uľahčuje vývoj aplikácií s jednoduchými grafickými rozhraniami a integrovaným ovládaním.

Prevádzkové napätie 5V kompatibilné s Arduino a Freeduino.
LCD displej 2x16 znakov na prehľadné a čitateľné zobrazenie textu.
6 integrovaných momentových tlačidiel pre jednoduché a rýchle ovládanie.
Podpora nastavenia kontrastu a zapínateľného/vypínateľného podsvietenia.
Rozšírenie analógových pinov na čítanie a zobrazenie senzorov.

Otázky a odpovede zákazníkov

Aké sú materiály, rozmery a hmotnosť shieldu a čo presne je v balení?

Shield je vyrobený z PCB zo sklenených vlákien (FR4), štandardných elektronických súčiastok a LCD modulu s kompatibilným ovládačom HD44780. Jeho typické rozmery sú 80 mm x 58 mm x 23 mm a hmotnosť je približne 42 g. Balenie zvyčajne obsahuje iba zostavený shield, bez káblov a bez fyzickej dokumentácie; odporúča sa overiť, či predajca pridáva manuál alebo ďalšie príslušenstvo.

Aké sú prevádzkové limity LCD (napätie, prúd, podmienky prostredia) a hrozí riziko pri ich prekročení?

LCD a shield sú navrhnuté na prevádzku pri 5 V±0,25 V, s typickou spotrebou menšou ako 50 mA pri zapnutom backlight. Spoľahlivo fungujú pri teplote od 0 °C do 50 °C a RH < 80 % (bez kondenzácie). Napätie nad 5,5 V môže nenávratne poškodiť ovládač alebo LED backlight, preto sa odporúča používať vždy regulovaný zdroj napájania.

Ako sa nastavuje kontrast a správa podsvietenia a je potrebná pravidelná údržba?

Nastavenie kontrastu sa vykonáva pomocou potenciometra priamo na shielde, čo umožňuje prispôsobenie rôznym pozorovacím uhlom alebo svetelným podmienkam. Podsvietenie je možné zapínať/vypínať programovo alebo pomocou jumpera podľa verzie. Nevyžaduje pravidelnú údržbu; odporúča sa však vyhýbať sa vlhkému alebo príliš prašnému prostrediu a v prípade potreby displej jemne vyčistiť.

S ktorými doskami je LCD Keypad Shield LCD1602 kompatibilný?

Je kompatibilný s doskami Arduino a Freeduino, ktoré podporujú prevádzkové napätie 5V.

Koľko tlačidiel tento shield obsahuje a na čo slúžia?

Obsahuje 6 momentových tlačidiel, ktoré umožňujú ovládať menu a funkcie priamo zo shieldu.

Môžem nastaviť kontrast a podsvietenie displeja?

Áno, shield podporuje nastavenie kontrastu a umožňuje zapnúť alebo vypnúť podsvietenie podľa potreby.

Aké piny používa na pripojenie k Arduino?

Používa digitálne piny 4, 5, 6, 7, 8, 9 a 10 pre displej a analógový pin 0 na čítanie tlačidiel.

Sú k dispozícii zdroje a dokumentácia na uľahčenie používania?

Áno, sú k dispozícii odkazy na manuály, knižnice a schémy na uľahčenie integrácie a programovania shieldu.
