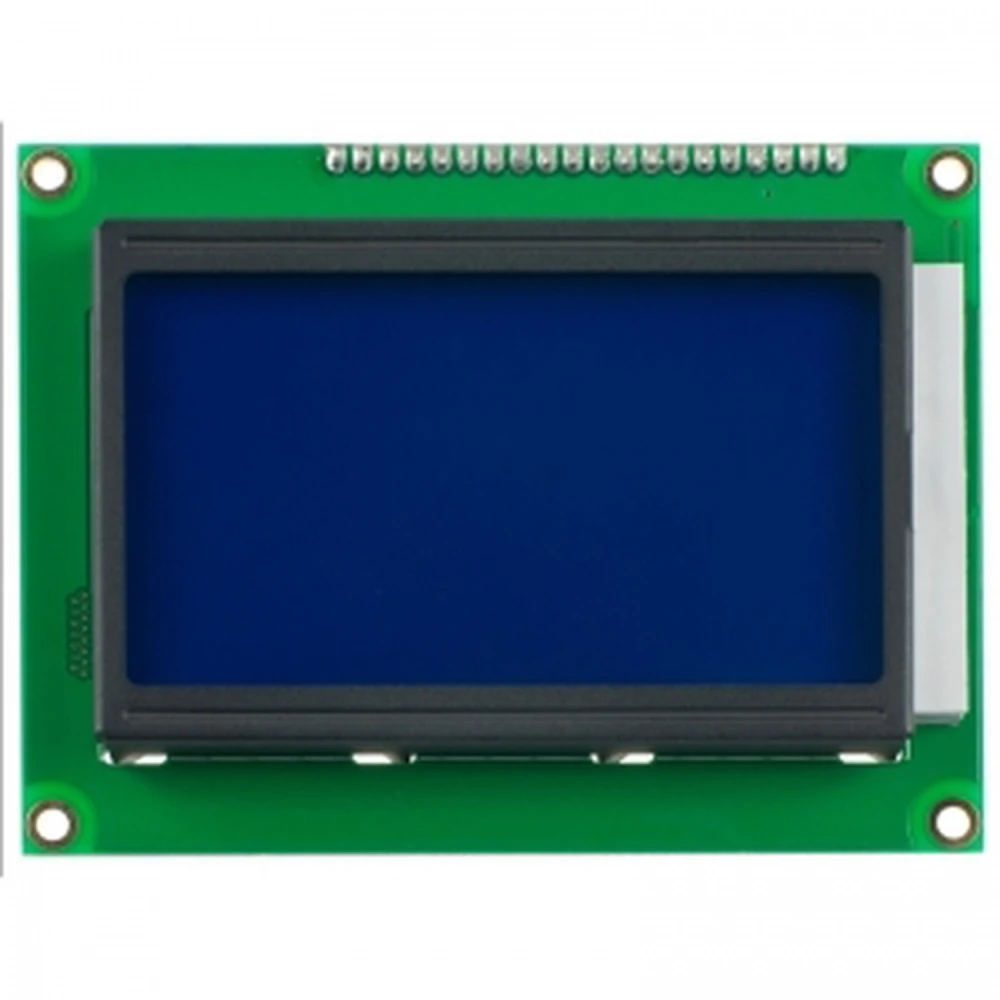

Lcd12864 128x64 grafický LCD displej pre Arduino Uno a Mega2560 s modrým podsvietením

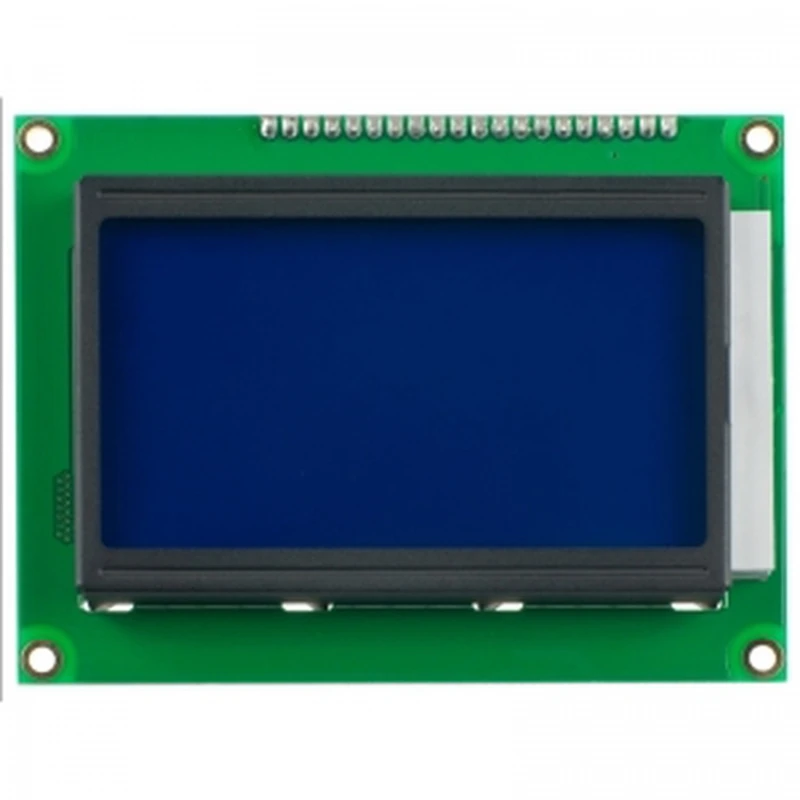

Módulo LCD gráfico Lcd12864 128x64 compatible con Arduino Uno y Mega2560

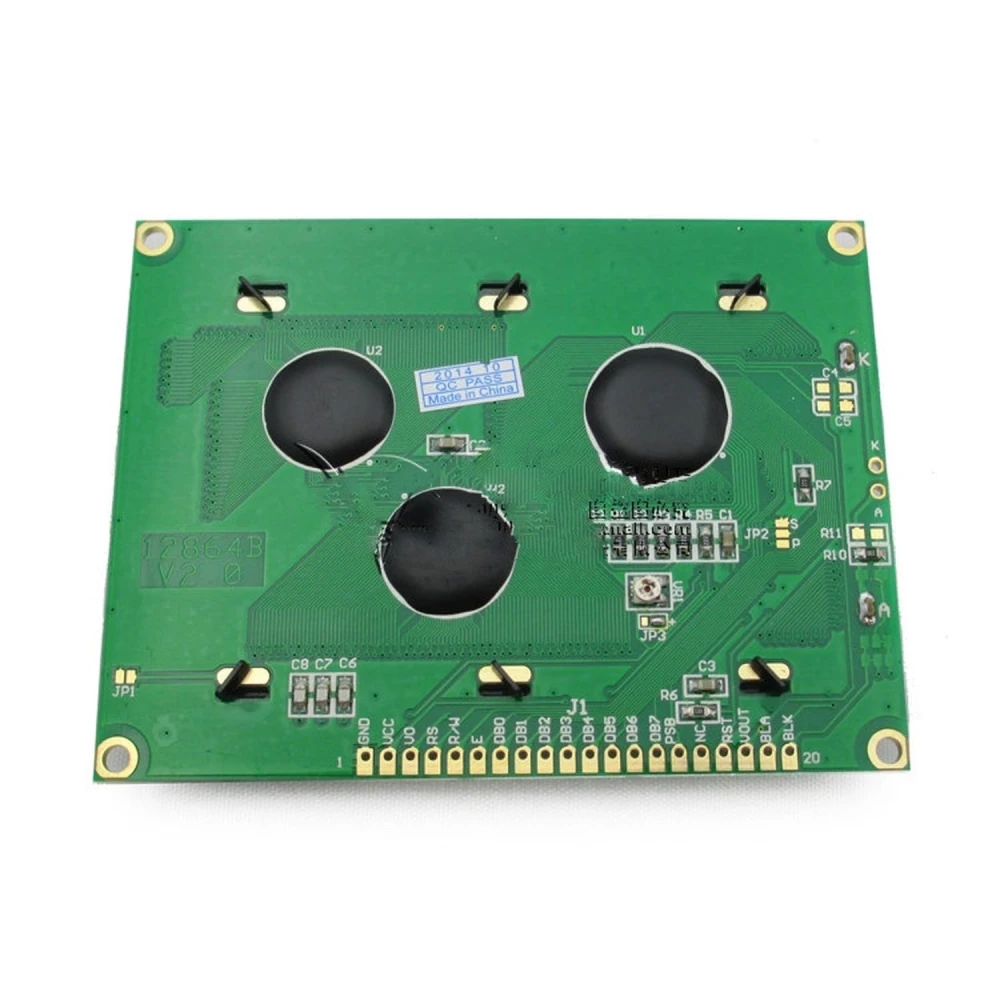

Detalle del controlador ST7920 en el display Lcd12864 128x64 para proyectos Arduino

Lcd12864 128x64 grafický LCD displej pre Arduino Uno a Mega2560 s modrým podsvietením

Name: Lcd12864 128x64 grafický LCD displej pre Arduino Uno a Mega2560 s modrým podsvietením
Brand: satkit
SKU: h030101-Lcd12864
Price: 7.68 EUR
Availability: InStock

Značka: satkit

Buďte prvý, kto ohodnotí tento produkt

7,68€

Vrátane DPH (Bez DPH: 6,40 €)

Množstevné zľavy

Množstvo	Cena	Uložiť
2+	7,37 €	-4%
10+	6,78 €	-12%
20+	6,30 €	-18%

Obmedzené zásoby

Štandardné doručenie St, Jún 17 - Pi, Jún 19

Expresné doručenie Po, Jún 15 - Ut, Jún 16

Vrátenie do 30 dní

Množstvo

Bezplatné vrátenie do 30 dní

Bezpečná transakcia

Doprava zadarmo Doprava od 4,99€

Jednoduché vrátenie Možnosť vrátenia do 30 dní

Bezpečná platba 100 % bezpečná pokladňa

Záruka kvality Iba originálne produkty

El Lcd12864 128x64 pantalla gráfica para Arduino je grafický LCD modul s modrým podsvietením a bielymi znakmi, navrhnutý tak, aby poskytoval prehľadné a ostré zobrazenie v elektronických projektoch. Tento displej je kompatibilný s doskami Arduino Uno a Mega2560, ako aj s mikrokontrolérmi PIC, AVR a STM32, čo z neho robí všestrannú voľbu pre vývojárov a nadšencov do elektroniky.

Hlavné vlastnosti:

Grafické rozlíšenie 128x64 bodov na zobrazenie grafiky a textu.
Modré podsvietenie s bielymi znakmi pre výbornú viditeľnosť.
Integrovaný ovládač ST7920, ktorý podporuje paralelnú aj sériovú komunikáciu.
Napájanie 5V, vhodné pre väčšinu projektov Arduino.
Rozmery PCB: 93 x 70 x 13 mm, s viditeľnou plochou 72 x 40 mm.

Technické špecifikácie:

Rozstup bodov: 0.52 x 0.52 mm.
Veľkosť každého bodu: 0.48 x 0.48 mm.
Paralelné rozhranie: piny pre napájanie, ovládanie, dáta a podsvietenie podrobne určené pre priame pripojenie.
Sériové rozhranie: piny pre napájanie, ovládanie čipu, dáta a hodiny pre efektívnu sériovú komunikáciu.

Typické použitie a kompatibilita:

Tento displej je ideálny pre projekty, ktoré vyžadujú zobrazovanie grafických informácií alebo textu v reálnom čase, ako sú zabudované systémy, merače, používateľské rozhrania a prenosné zariadenia. Jeho kompatibilita s Arduino Uno a Mega2560 uľahčuje integráciu do DIY projektov a prototypov. Navyše ho možno použiť s mikrokontrolérmi PIC, AVR a STM32, čím sa rozširuje rozsah jeho využitia.

Pripojenie a ovládanie:

Modul možno pripojiť pomocou paralelnej alebo sériovej komunikácie podľa potrieb projektu. Ovládač ST7920 umožňuje spracovanie zložitých grafík a textu pomocou špecifických príkazov. Podsvietenie je napájané 5V, čo zaisťuje dobrú viditeľnosť aj v prostredí so slabým osvetlením.

Kľúčové výhody:

Vysoké grafické rozlíšenie pre presné detaily.
Jednoduchá integrácia s doskami Arduino a ďalšími mikrokontrolérmi.
Podsvietenie zlepšuje čitateľnosť v rôznych podmienkach.
Robustný ovládač ST7920 so širokou podporou.

Stručne povedané, Lcd12864 128x64 grafický LCD displej pre Arduino je základný komponent pre tých, ktorí hľadajú efektívne a všestranné vizuálne riešenie pre svoje elektronické projekty. Jeho kompaktný dizajn, jednoduché používanie a kompatibilita z neho robia výbornú voľbu pre vývojárov a makerov.

Grafický LCD displej 128x64 bodov s modrým podsvietením a bielymi znakmi
Ovládač ST7920 kompatibilný s paralelnou aj sériovou komunikáciou
Napájanie 5V vhodné pre Arduino Uno a Mega2560
Rozmery modulu: 93 x 70 x 13 mm; viditeľná plocha: 72 x 40 mm
Kompatibilný s mikrokontrolérmi PIC, AVR a STM32 pre väčšiu flexibilitu

Otázky a odpovede zákazníkov

Aké výhody ponúka displej Lcd12864 oproti iným LCD displejom, ako je 1602, v projektoch Arduino?

Lcd12864 umožňuje zobrazovať grafiku až do rozlíšenia 128x64 pixelov, zatiaľ čo 1602 podporuje iba alfanumerické znaky v matici 16x2. To uľahčuje zobrazovanie obrázkov, ikon a vizuálne zložitejších údajov. Vyžaduje si však väčšiu pamäť mikrokontroléra a o niečo pokročilejšie programovanie.

Aké sú rozmery, približná hmotnosť a komponenty zahrnuté v balení Lcd12864?

Lcd12864 má rozmery 93 mm x 70 mm x 13 mm (PCB) a viditeľná plocha je 72 mm x 40 mm. Hmotnosť sa zvyčajne pohybuje okolo 80–100 g. Balenie spravidla obsahuje iba LCD modul; káble a piny nemusia byť súčasťou balenia, pokiaľ to neuvádza dodávateľ.

S akými mikrokontrolérmi a doskami je tento displej kompatibilný a aké sú požiadavky na elektrické pripojenie?

Displej funguje s Arduino Uno, Mega2560, mikrokontrolérmi PIC, AVR a STM32. Vyžaduje napájanie +5 V pre logiku aj podsvietenie. Možno ho pripojiť cez paralelné alebo sériové rozhranie, pričom režim sa volí pinom PSB.

Na čo si treba dať pozor pri inštalácii, aby sa predišlo poškodeniu displeja?

Odporúča sa správne pripojiť kontrast (V0), vyhnúť sa prepólovaniu a napájať až po kontrole všetkých spojov. Pin /RESET treba na začiatku krátko aktivovať. Vyhnite sa skratu, najmä na pinoch podsvietenia (A a K, 5V a 0V).

Čo robiť, ak obrazovka po pripojení zobrazuje len tmavé bloky alebo nereaguje?

Zvyčajne to znamená problém s kontrastom (nastavte pin V0), nesprávne zapojenie dát alebo chybu v komunikačnom režime (skontrolujte PSB). Skontrolujte aj kabeláž a uistite sa, že mikrokontrolér vysiela správne signály podľa zvoleného režimu.

S ktorými doskami Arduino je Lcd12864 128x64 kompatibilný?

Je kompatibilný s Arduino Uno a Mega2560, ako aj s mikrokontrolérmi PIC, AVR a STM32.

Aký typ komunikácie tento displej podporuje?

Podporuje paralelnú aj sériovú komunikáciu vďaka ovládaču ST7920.

Aké napájanie tento modul vyžaduje?

Modul funguje s napájaním 5V.

Aké je podsvietenie displeja?

Má modré podsvietenie s bielymi znakmi pre dobrú viditeľnosť.

Aká je veľkosť viditeľnej plochy displeja?

Viditeľná plocha má rozmery 72 x 40 mm.
