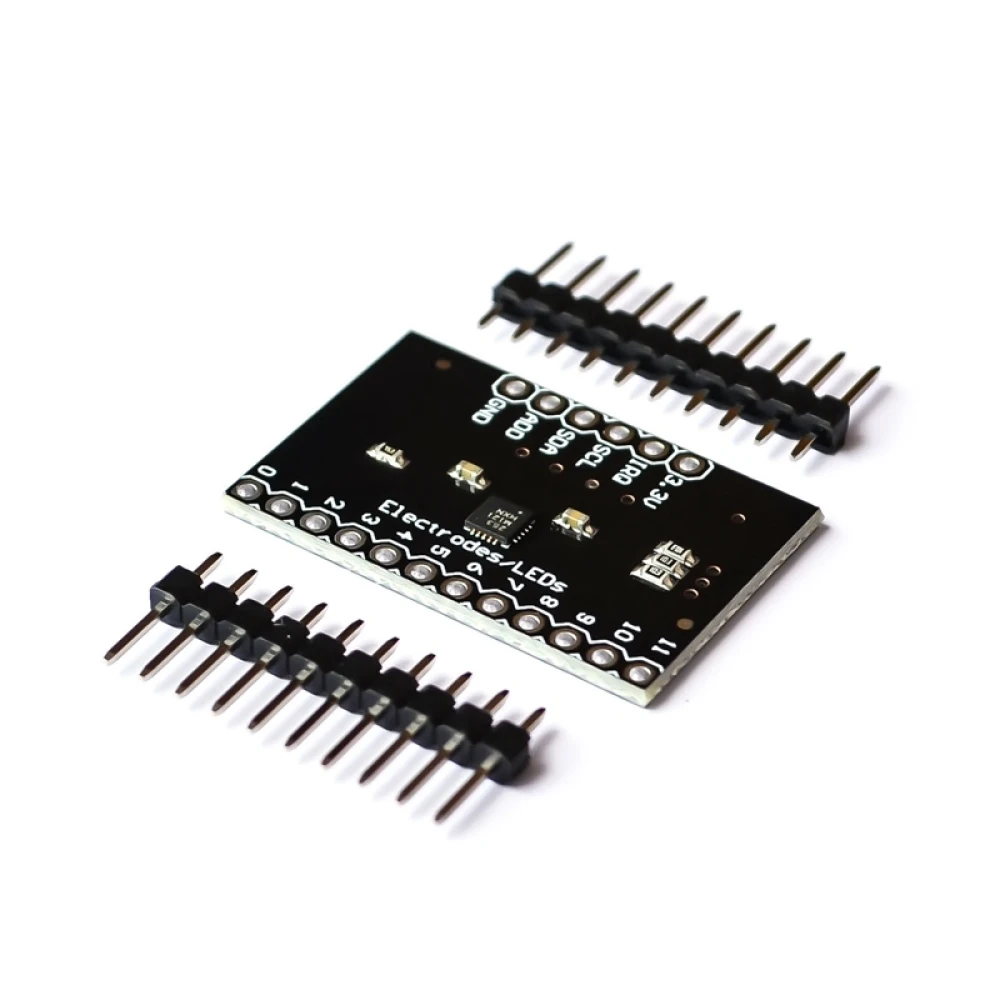

MPR121 Breakout V12 kapacitný dotykový modul pre Arduino s I2C

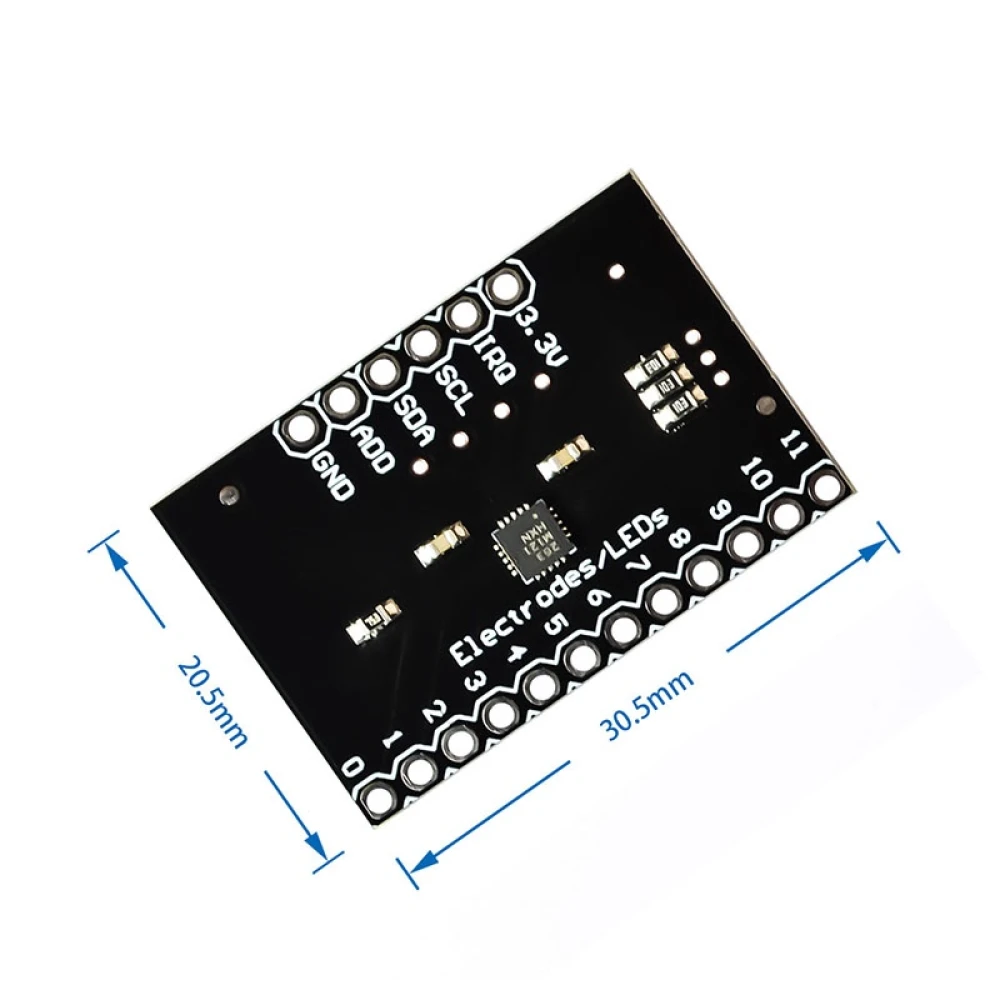

Vista frontal del MPR121 Breakout V12 módulo sensor táctil capacitivo

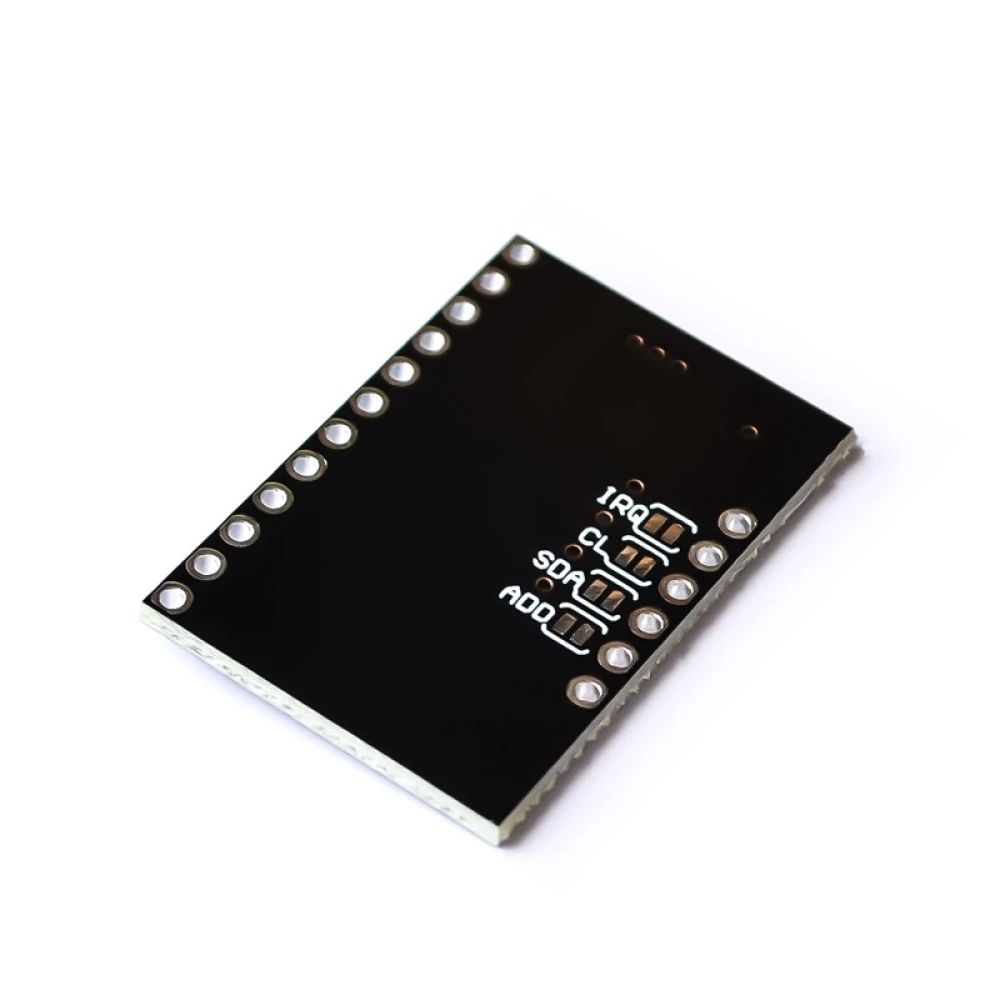

Detalle de conexiones y pines del MPR121 Breakout V12 para Arduino

MPR121 Breakout V12 kapacitný dotykový modul pre Arduino s I2C

Name: MPR121 Breakout V12 kapacitný dotykový modul pre Arduino s I2C
Brand: satkit
SKU: 1c080503
Price: 2.52 EUR
Availability: InStock

Značka: satkit

Buďte prvý, kto ohodnotí tento produkt

2,52€

Vrátane DPH (Bez DPH: 2,10 €)

Obmedzené zásoby

Štandardné doručenie Ut, Máj 19 - Št, Máj 21

Expresné doručenie Pi, Máj 15 - Po, Máj 18

Vrátenie do 30 dní

Množstvo

Bezplatné vrátenie do 30 dní

Bezpečná transakcia

Doprava zadarmo Doprava od 4,99€

Jednoduché vrátenie Možnosť vrátenia do 30 dní

Bezpečná platba 100 % bezpečná pokladňa

Záruka kvality Iba originálne produkty

Prehľad:

MPR121 Breakout V12 je modul navrhnutý na ovládanie kapacitných dotykových senzorov cez rozhranie I2C, najmä kompatibilný s platformami Arduino. Tento modul umožňuje detekciu dotyku až dvanástich samostatných elektród a trinástej simulovanej elektródy, čím ponúka všestranné riešenie pre projekty dotykovej interakcie.

Kľúčové vlastnosti a špecifikácie:

Ovládač kapacitného dotykového senzora s rozhraním I2C.
Možnosť ovládať až 12 samostatných elektród a jednu ďalšiu simulovanú elektródu.
Obsahuje 8 výstupných pinov pre LED, ktoré možno použiť na ovládanie LED, keď nie sú nakonfigurované ako elektródy.
Štyri prepojky na spodnej strane dosky na nastavenie adresy I2C (predvolená adresa 0x5A) a 10k pull-up rezistory na SDA, SCL a prerušovacom pine.
Prevádzkové napätie medzi 2.5 a 3.6 VDC; nemá integrovanú reguláciu na doske.
Pin VREG je pripojený k zemi cez kondenzátor 0.1uF, čo bez úprav obmedzuje režim nízkeho napätia.

Typické použitie:

Použitie v projektoch Arduino, ktoré vyžadujú presnú a citlivú detekciu dotyku.
Tvorba vlastných kapacitných dotykových klávesníc.
Ovládanie zariadení pomocou dotykových gest alebo kapacitných vstupov.
Integrácia do interaktívnych a automatizačných systémov, ktoré potrebujú dotykové vstupy bez mechanického kontaktu.

Kompatibilita:

Tento modul je kompatibilný s doskami Arduino, ktoré podporujú komunikáciu I2C a prevádzkové napätie v rozsahu 2.5 až 3.6 VDC. Je dôležité overiť, že napájanie a zapojenie sú správne nastavené, aby sa predišlo poškodeniu zariadenia.

Ovláda až 12 samostatných dotykových elektród a jednu simulovanú elektródu.
Rozhranie I2C pre efektívnu komunikáciu s Arduino.
Osem pinov pre ovládanie LED, nastaviteľných podľa potreby.
Štyri prepojky na nastavenie adresy I2C a pull-up rezistorov.
Prevádzkové napätie medzi 2.5 a 3.6 VDC, bez integrovanej regulácie.
Vhodné pre dotykové projekty a kapacitné klávesnice.

Otázky a odpovede zákazníkov

Aké sú materiály, rozmery a hmotnosť MPR121 Breakout V12 a čo je v balení?

Doska je vyrobená zo štandardného PCB FR4 s SMD komponentmi. Jej približné rozmery sú 29 mm x 21 mm x 2 mm a hmotnosť je menej než 5 g. Balenie zvyčajne obsahuje iba predspájkovanú PCB; konektory a káble zvyčajne nie sú súčasťou.

Aké obmedzenia má v prostredí s vysokou vlhkosťou alebo elektromagnetickým rušením?

Výkon MPR121 môže byť ovplyvnený vo vlhkom prostredí alebo pri silnom elektromagnetickom šume, pretože okolná kapacita môže zmeniť citlivosť a spôsobiť falošné pozitíva alebo chyby v detekcii. Na zvýšenie spoľahlivosti v týchto podmienkach sa odporúča vhodný návrh PCB a fyzická izolácia.

Aký je odporúčaný postup na riešenie častých porúch komunikácie I2C s týmto senzorom?

Skontrolujte, či piny SDA a SCL majú aktivované 10 kΩ pull-up rezistory alebo či sú v prípade potreby pripojené externé. Uistite sa, že adresa I2C (predvolene 0x5A) nie je v konflikte s inými zariadeniami a že prevádzkové napätie je 3.3 V. Ak problém pretrváva, skontrolujte integritu spojov a správne uzemnenie nepoužitých elektród.

Čo je MPR121 Breakout V12?

Je to modul ovládača kapacitného dotykového senzora, ktorý používa rozhranie I2C na správu až 12 dotykových elektród a jednej simulovanej elektródy, kompatibilný s Arduino.

Aké je vhodné napájacie napätie pre tento modul?

Modul sa má napájať napätím medzi 2.5 a 3.6 VDC, pretože nemá integrovanú reguláciu na doske.

Môžem zmeniť adresu I2C modulu?

Áno, predvolená adresa I2C je 0x5A, ale možno ju upraviť otvorením a nastavením prepojok na doske, ktoré pripájajú pin ADD.

Na čo slúžia piny pre ovládanie LED?

Osem pinov môže ovládať LED, keď nie sú nakonfigurované ako dotykové elektródy, čo umožňuje vizuálnu indikáciu v projekte.

Je kompatibilný s každou doskou Arduino?

Je kompatibilný s doskami Arduino, ktoré podporujú komunikáciu I2C a pracujú v špecifikovanom rozsahu napätia.
