Proto Screw Shield so skrutkovými svorkami pre Arduino UNO a MEGA2560

Name: Proto Screw Shield so skrutkovými svorkami pre Arduino UNO a MEGA2560
Brand: satkit
SKU: M030202-PROTOSHIELD-TOR
Price: 6.00 EUR
Availability: InStock

Značka: satkit

Buďte prvý, kto ohodnotí tento produkt

6,00€

Vrátane DPH (Bez DPH: 5,00 €)

Množstevné zľavy

Množstvo	Cena	Uložiť
2+	5,76 €	-4%
10+	5,46 €	-9%
20+	4,80 €	-20%

Skladom - Odosielame ihneď

Štandardné doručenie Po, Máj 18 - St, Máj 20

Expresné doručenie Št, Máj 14 - Pi, Máj 15

Vrátenie do 30 dní

Množstvo

Bezplatné vrátenie do 30 dní

Bezpečná transakcia

Doprava zadarmo Doprava od 4,99€

Jednoduché vrátenie Možnosť vrátenia do 30 dní

Bezpečná platba 100 % bezpečná pokladňa

Záruka kvality Iba originálne produkty

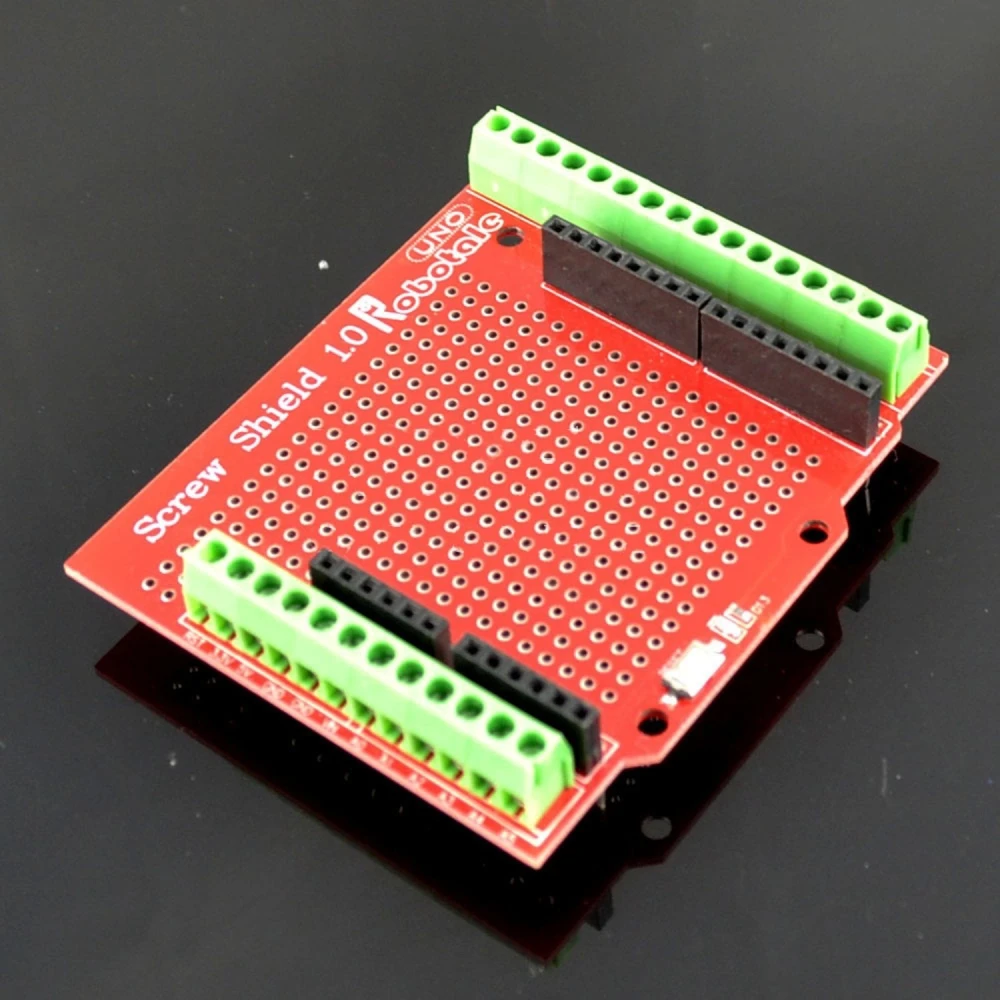

Proto Screw Shield je rozširujúca doska navrhnutá na uľahčenie a zabezpečenie elektrických pripojení v projektoch s Arduino UNO a MEGA2560. Vďaka skrutkovým svorkám umožňuje upevniť vodiče väčšieho priemeru než tie, ktoré sa bežne používajú pri prototypovaní, čo ho robí ideálnym pre priemyselné aplikácie, automatizáciu a hotové produkty.

Kľúčové vlastnosti:

Bezpečné pripojenie pomocou skrutiek: Vodiče sa pevne upevňujú skrutkami v päticiach, čo zaručuje stabilné pripojenie odolné voči vibráciám.
Štandardné svorky 3,81 mm: Kompatibilné s doskami Arduino UNO a MEGA2560, čím zabezpečujú maximálnu kompatibilitu.
Veľká oblasť I/O pripojení: Uľahčuje pripojenie viacerých zariadení a senzorov.
Obojstranná prototypová plocha: Umožňuje montáž a spájkovanie komponentov priamo na dosku pre vývoj vlastných obvodov.
Prehľadná potlač pinov: Jednoducho identifikuje každé pripojenie, aby sa predišlo chybám.
Samice pre vrstvenie ďalších Shieldov: Kompatibilné s ďalšími modulmi na rozšírenie funkcií.
Tlačidlo reset a LED na pine D13: Integrované funkcie na uľahčenie testovania a reštartov.
Montážne otvory: Umožňujú pripevniť Shield k doske Arduino skrutkami pre väčšiu stabilitu.

Typické použitie: Ideálne pre vývojárov a profesionálov, ktorí potrebujú robustné riešenie na prototypovanie a montáž v projektoch elektroniky, priemyselnej automatizácie a finálnych produktov, ktoré vyžadujú bezpečné a trvácne pripojenia.

Kompatibilita: Kompatibilné výhradne s doskami Arduino UNO a MEGA2560, čo zaručuje presné osadenie a plnú funkčnosť.

Obsah balenia:

1 ks Proto Screw Shield so skrutkovými svorkami pre Arduino UNO a MEGA2560.

Skrutkové svorky pre bezpečné a stabilné pripojenie
Kompatibilné s Arduino UNO a MEGA2560
Štandardné svorky 3,81 mm pre maximálnu kompatibilitu
Obojstranná prototypová plocha na priame spájkovanie
Samice pre vrstvenie ďalších Shieldov alebo rozšírení
Obsahuje tlačidlo reset a LED na pine D13
Montážne otvory na pripevnenie skrutkami k Arduino
Ideálne pre priemyselné projekty a automatizáciu

Otázky a odpovede zákazníkov

Aké výhody ponúka Proto Screw Shield v porovnaní so štandardnými prototypovacími shieldmi bez skrutkových svoriek?

Proto Screw Shield umožňuje upevnenie káblov pomocou skrutkových svoriek, čo zlepšuje mechanickú aj elektrickú bezpečnosť v porovnaní s bežnými headermi. Táto vlastnosť umožňuje použitie káblov väčšieho prierezu, čo je užitočné v priemyselnom prostredí alebo pri prototypoch vystavených vibráciám. Hlavnou nevýhodou je mierne väčšia veľkosť a nižšia rýchlosť pripájania/odpájania oproti štandardným jumperom.

Aké sú hlavné materiály, rozmery a hmotnosť shieldu?

Shield je vyrobený z obojstrannej PCB dosky z FR4 sklenených vlákien, štandardných skrutkových svoriek 3,81 mm, samičích pinov a základných komponentov (tlačidlo, LED). Jeho typické rozmery sú 70 mm x 54 mm x 20 mm (po osadení) a približná hmotnosť je 40 g. Podľa série sa môžu vyskytnúť menšie odchýlky.

Akú kompatibilitu má tento shield s inými verziami Arduino alebo klonmi?

Shield sa priamo inštaluje na originálne aj klonované dosky Arduino UNO a MEGA2560, ak zachovávajú rovnaké rozloženie pinov. Nie je fyzicky kompatibilný s doskami iného formátu (napríklad Nano, Leonardo, Due) bez špeciálnych adaptérov.

Aké opatrenia treba dodržať, aby sa zachovala dobrá vodivosť a odolnosť skrutkových svoriek?

Odporúča sa nepoužívať príliš dlhé odizolované vodiče a pravidelne kontrolovať dotiahnutie skrutiek, aby sa predišlo falošným kontaktom alebo uvoľneniu vplyvom vibrácií. V agresívnom prostredí sa odporúča kontakty pravidelne čistiť a vyhýbať sa dlhodobej vlhkosti, pretože skrutky sú z poniklovanej ocele a pri priamom vystavení môžu hrdzavieť.

Spĺňa Proto Screw Shield nejaké elektrické alebo bezpečnostné normy a existujú náhradné diely, ak sa svorky poškodia?

Produkt je určený na prototypovanie a vzdelávanie, preto nemá špecifické certifikácie (ako CE alebo RoHS garantované výrobcom). Skrutkové svorky sú štandardné diely 3,81 mm, ktoré sa dajú jednoducho vymeniť pomocou bežných elektronických náhradných dielov. Pri výmene si overte datasheet konektorov pre presné parametre.

S ktorými doskami Arduino je Proto Screw Shield kompatibilný?

Je kompatibilný výhradne s doskami Arduino UNO a MEGA2560.

Môžem s týmto Shieldom použiť hrubšie vodiče?

Áno, vďaka skrutkovým svorkám umožňuje upevniť hrubšie vodiče než pri tradičnom prototypovaní.

Obsahuje priestor na prototypovanie?

Áno, má obojstrannú prototypovú plochu na montáž a spájkovanie komponentov priamo.

Dá sa Shield pripevniť k doske Arduino?

Áno, má montážne otvory na pripevnenie skrutkami k doske Arduino.

Aké príslušenstvo je súčasťou balenia?

Balenie obsahuje 1 ks Proto Screw Shield so skrutkovými svorkami.
