OBD adaptérny kábel Fiat MultiECUScan – sada na špecializovanú diagnostiku

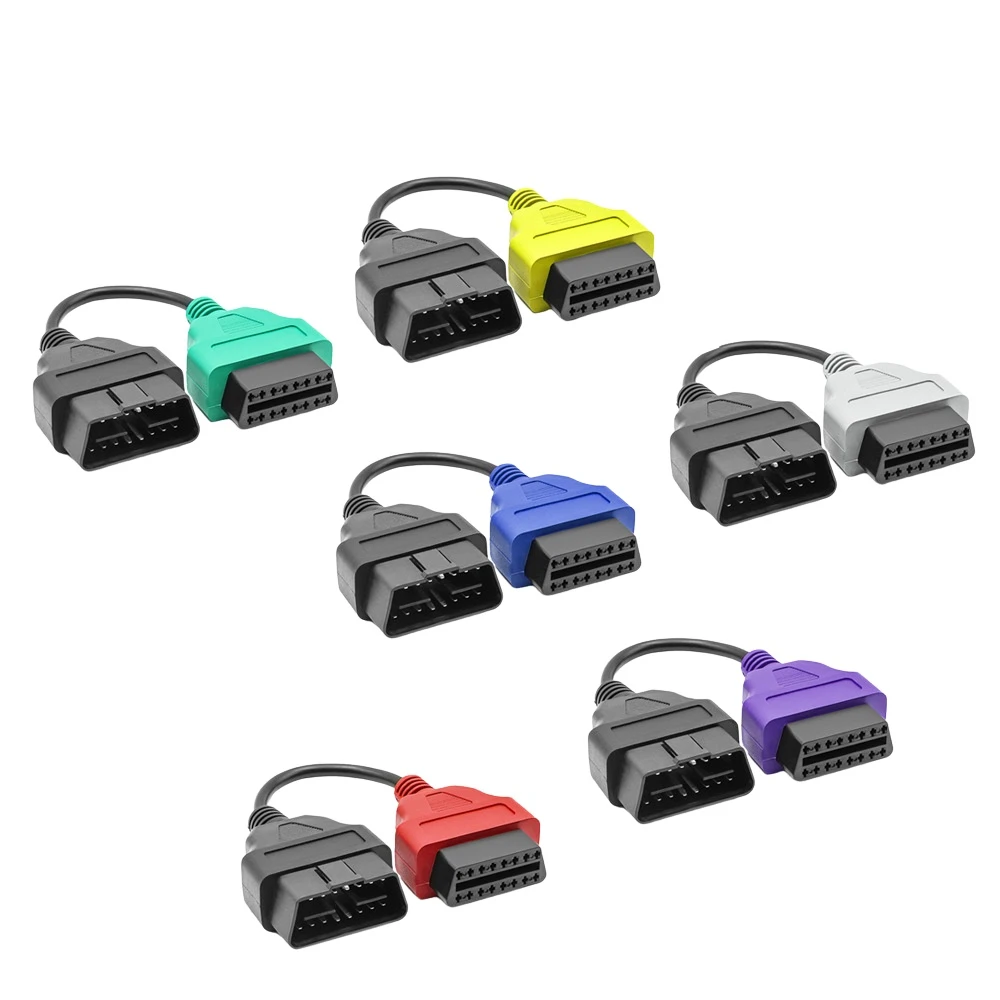

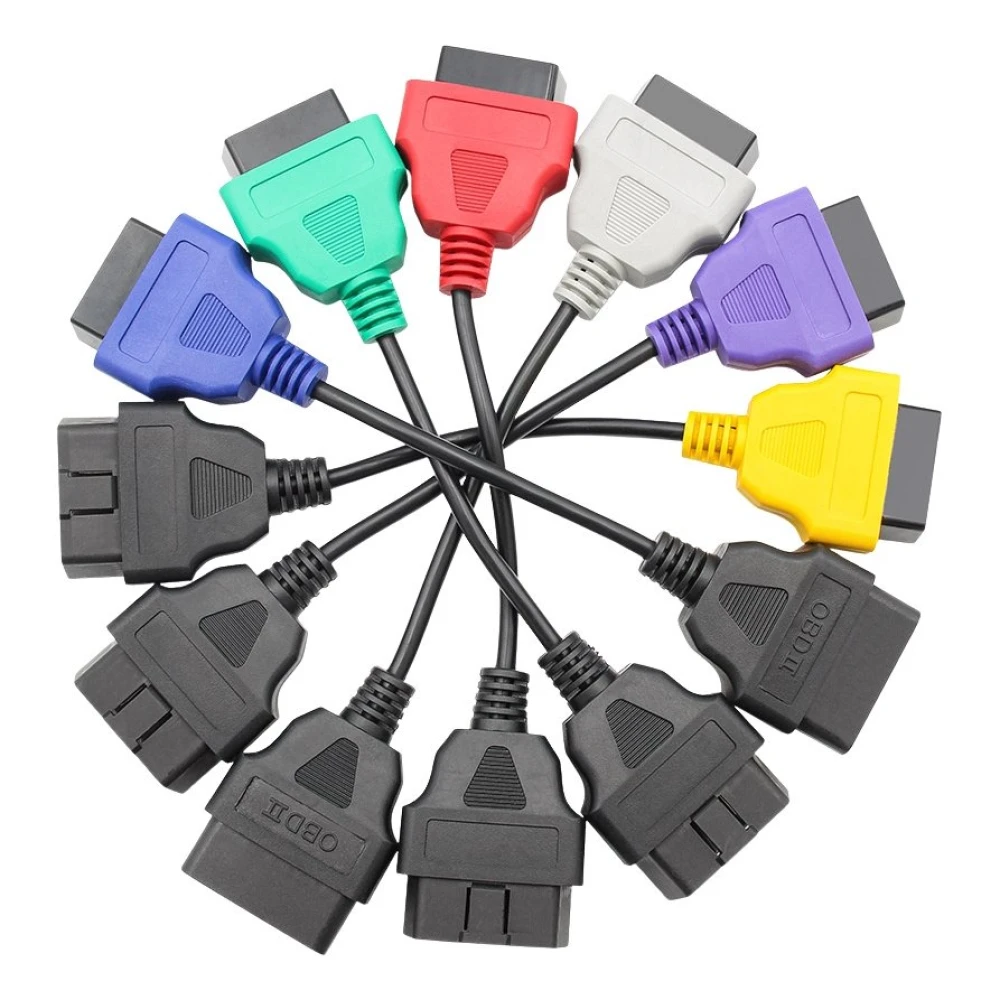

Sada 6 farebných adaptérnych káblov pre Fiat MultiECUScan je navrhnutá tak, aby poskytovala prístup k širokej škále diagnostických systémov vo vozidlách skupiny FCA (Fiat, Alfa Romeo, Lancia, Chrysler, Dodge a Jeep). Tieto káble sú kompatibilné so softvérom MultiECUScan a ALFAobd, čo umožňuje špecifickú diagnostiku modulov, ako sú brzdový systém ABS, posilňovač riadenia, airbag, CAN s nízkou a vysokou rýchlosťou, xenónové svetlá a ďalšie.

Každý adaptérny kábel je farebne označený pre rýchlu a jednoduchú identifikáciu, čím sa eliminuje potreba manuálne upravovať piny konektora OBDII. Tieto káble poskytujú bezpečné a stabilné pripojenie pre profesionálnu diagnostiku.

Hlavné vlastnosti

• Prístup k viacerým systémom: Káble umožňujú prístup k špecifickým systémom, ako sú ABS, posilňovač riadenia, airbag, CAN s nízkou rýchlosťou, CAN s vysokou rýchlosťou a ďalšie moduly podľa vozidla a systému.
• Bezpečné pripojenie bez úprav: Nevyžaduje spájkovanie ani úpravy na prepojovacích kábloch, čo uľahčuje kompatibilitu s ďalšími vozidlami bez rizika poškodenia alebo nesprávnej funkcie.

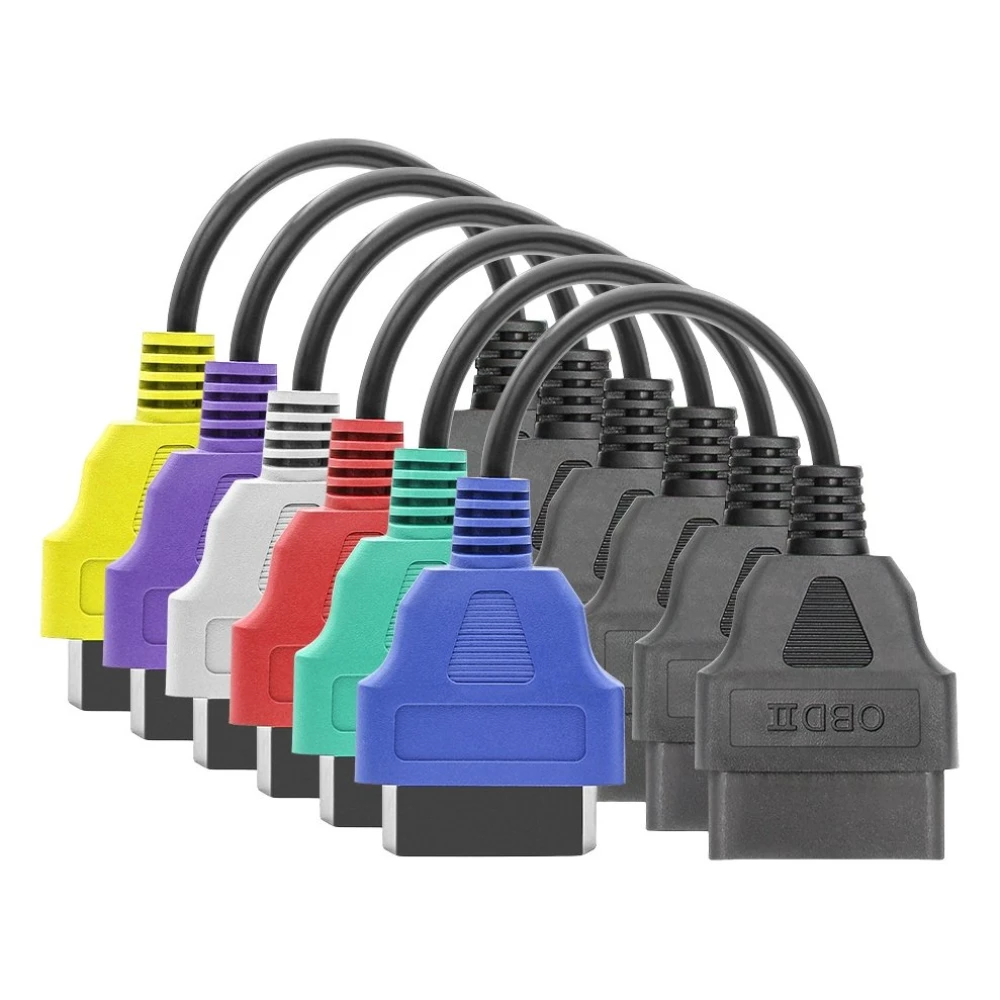

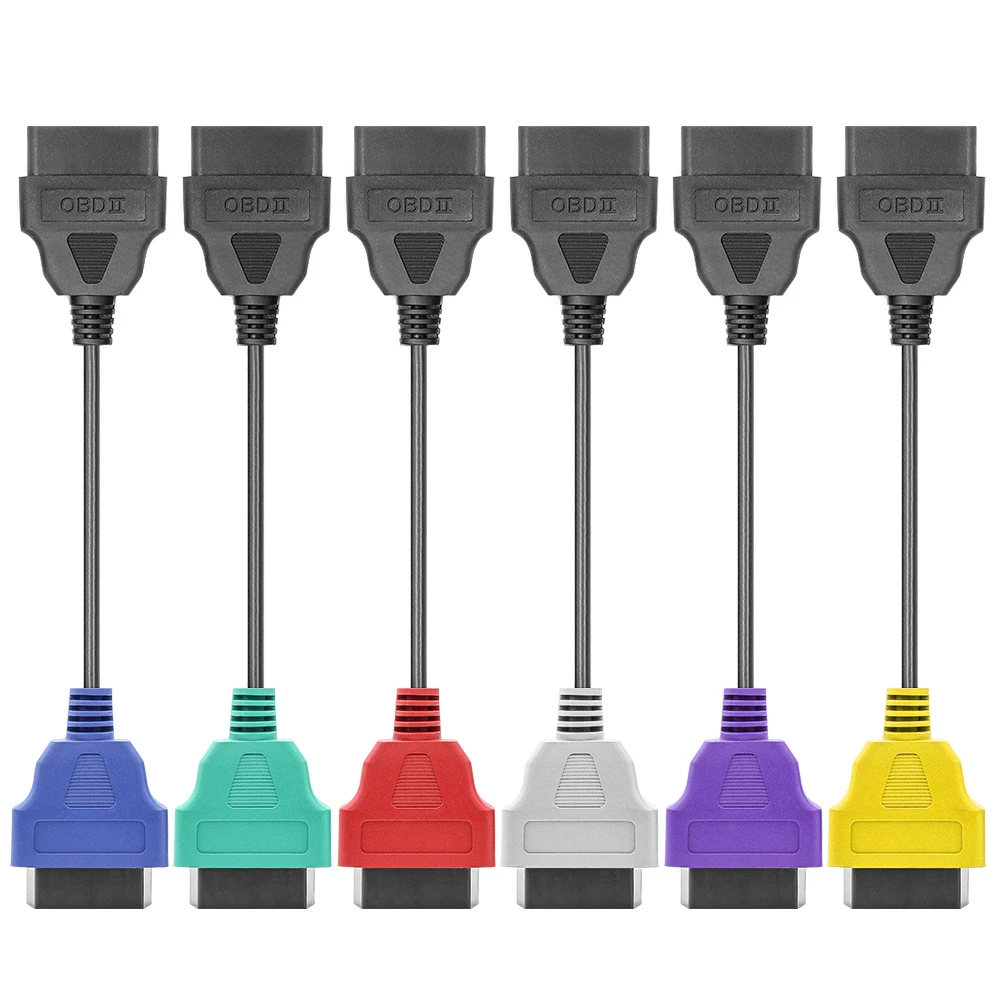

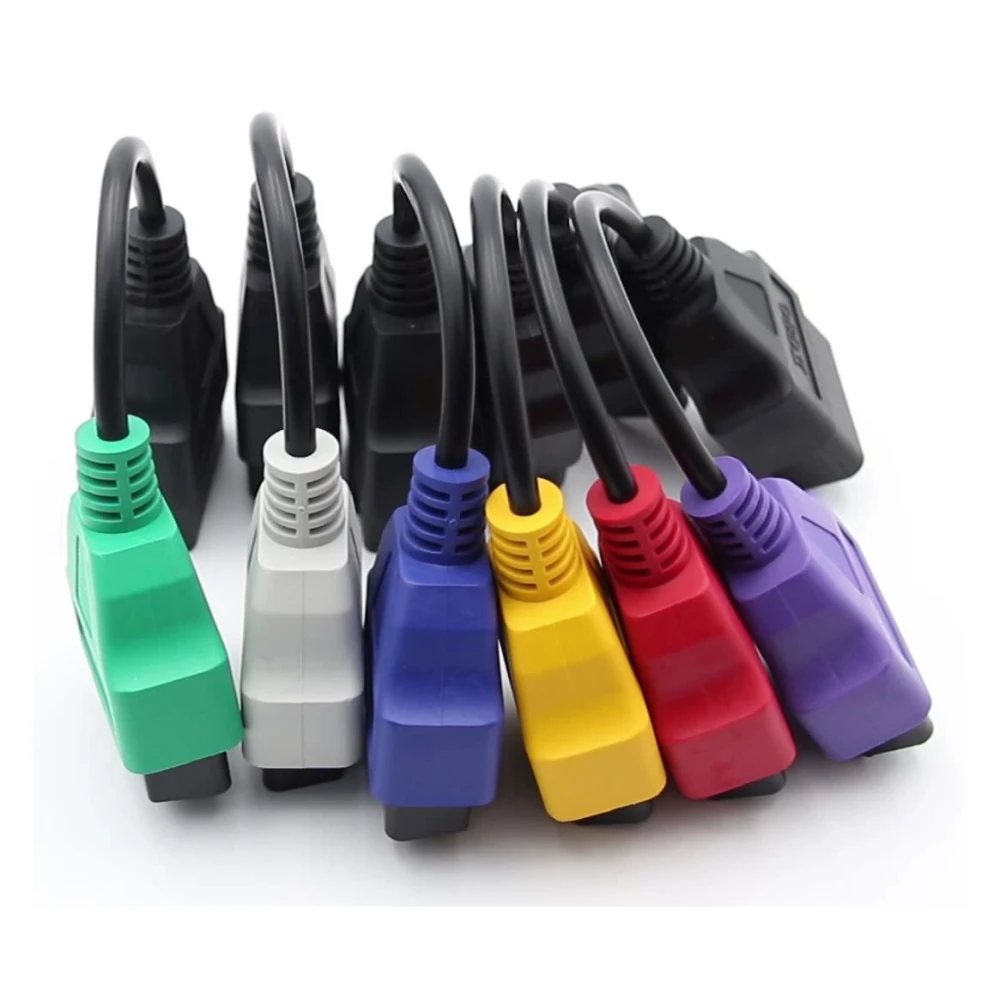

• Rýchla identifikácia podľa farby: Každý adaptér má odlišnú farbu (zelená, červená, žltá, fialová, modrá a sivá) pre jednoduchý výber a používanie.
• Kompatibilita: Navrhnuté na prácu s MultiECUScan a ALFAobd v modeloch Fiat, Alfa Romeo, Lancia a vozidlách skupiny FCA.

Funkcie jednotlivých adaptérov

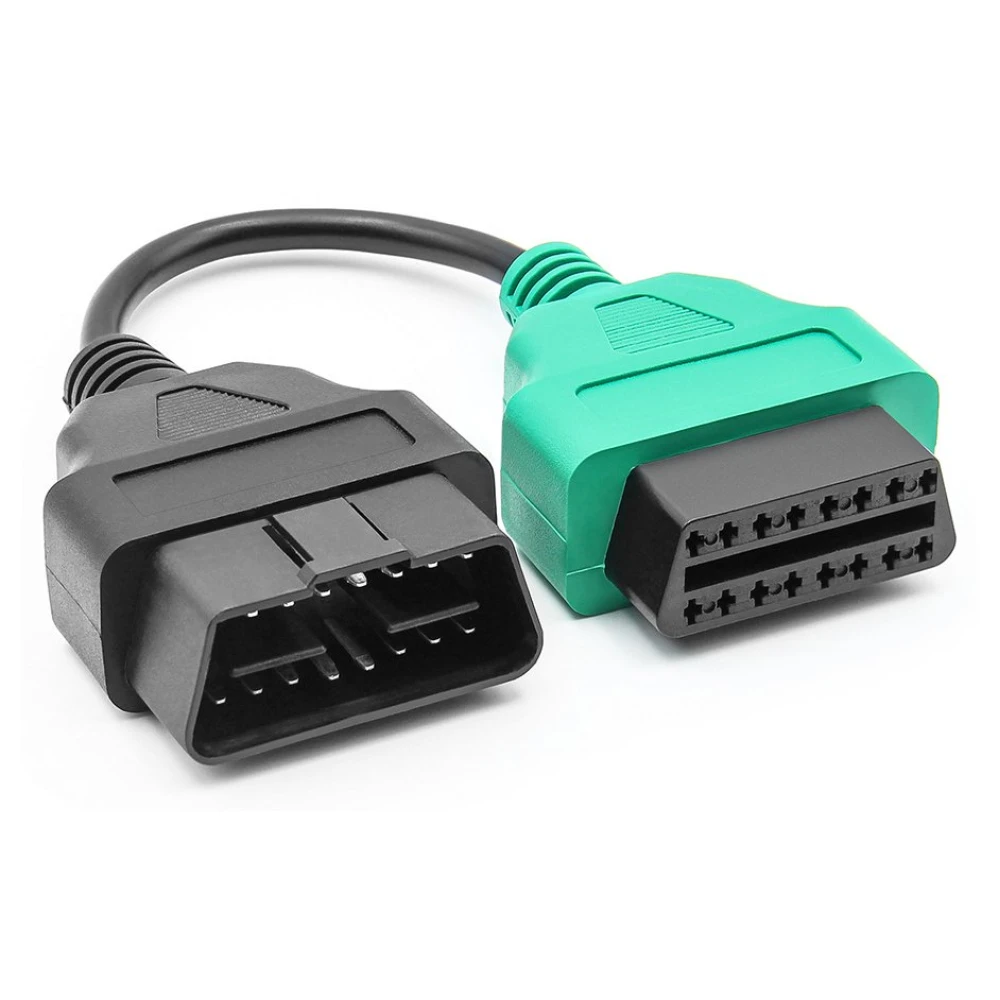

1. Zelený kábel - adaptér 1 (ABS a posilňovač riadenia):

   • Umožňuje diagnostiku systémov ABS a posilňovača riadenia.
   • Zapojenie: Pin 7 diagnostického nástroja sa pripája na piny 1, 7, 9 a 12 vozidla.

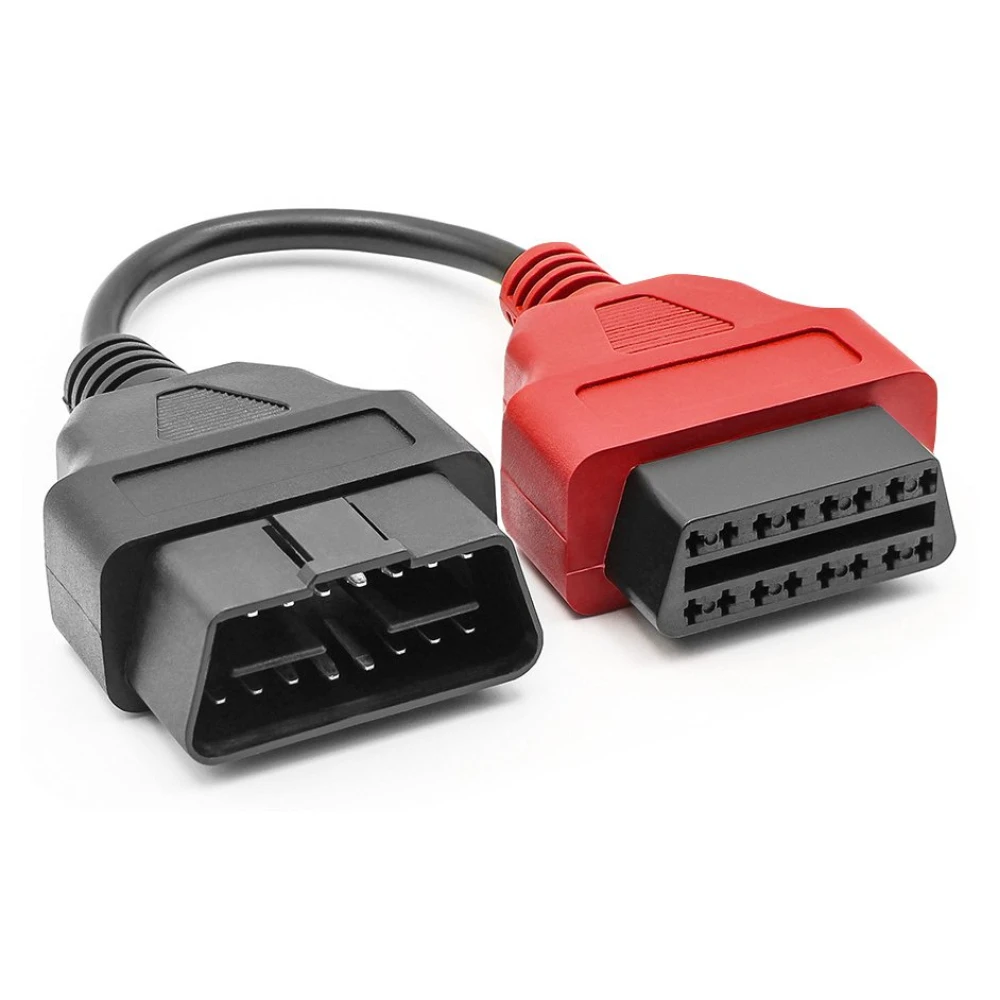

2. Červený kábel - adaptér 2 (airbag):

   • Navrhnutý špeciálne pre prístup k systému airbagu.
   • Zapojenie: Pin 7 diagnostického nástroja sa pripája na pin 3 vozidla.

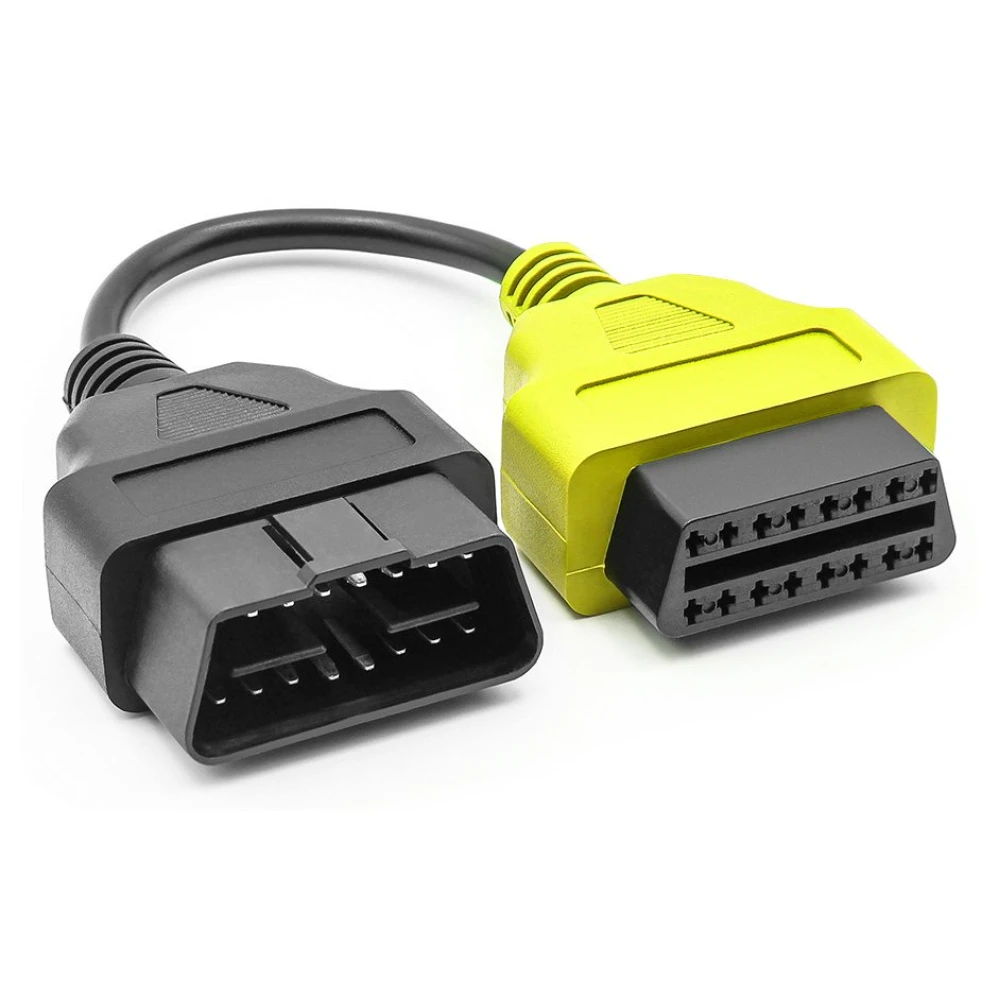

3. Žltý kábel - adaptér 3 (CAN s nízkou rýchlosťou a xenónové svetlá):

   • Umožňuje prístup k systému CAN s nízkou rýchlosťou vo vozidlách, ako je Fiat 500.
   • Zapojenie: Piny 6 a 14 nástroja sa pripájajú na piny 1 a 9 vozidla a pin 7 sa pripája na pin 12 pre diagnostiku xenónových svetiel.

4. Fialový kábel - adaptér 4 (elektrická strecha):

   • Prístup k systému elektrickej strechy v kompatibilných vozidlách.
   • Rýchla identifikácia pomocou fialového konektora.

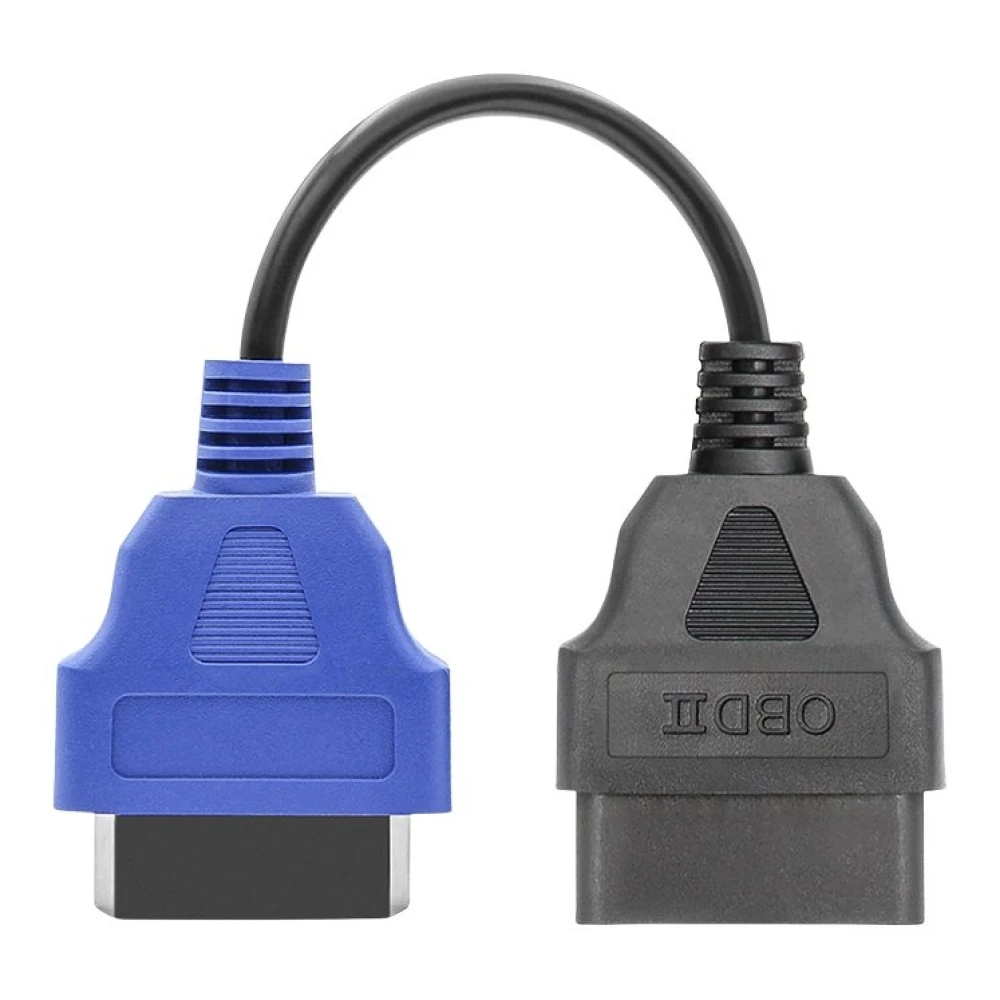

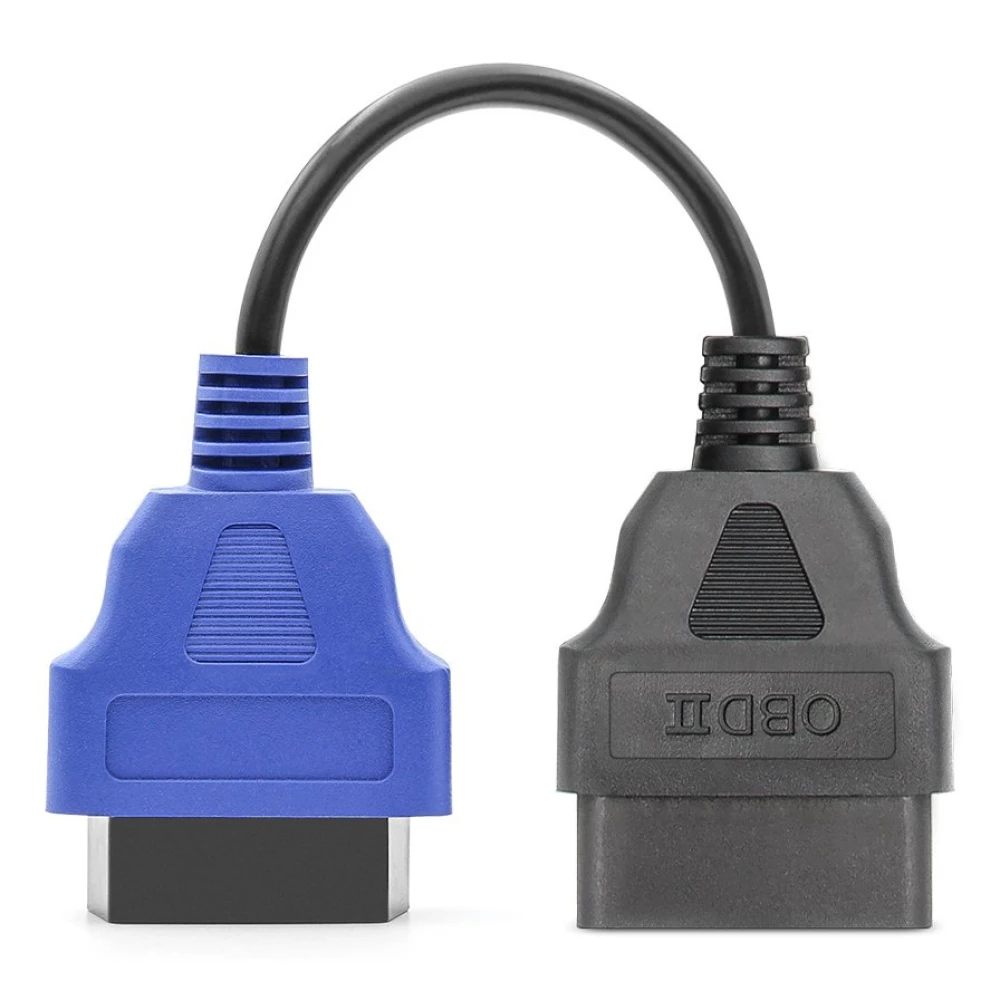

5. Modrý kábel - adaptér 5 (125kbps MS-CAN/BHCAN):

   • Navrhnutý pre systémy 125kbps MS-CAN.
   • Špecifické zapojenie pre vozidlá so systémami MS-CAN.

6. Sivý kábel - adaptér 6 (CAN s vysokou rýchlosťou):

   • Ideálny na diagnostiku CAN s vysokou rýchlosťou v modeloch, ako je Fiat 500X.
   • Sivý konektor pre jednoduchú identifikáciu.

Technické špecifikácie

• Kompatibilita: Kompatibilné s MultiECUScan, ALFAobd a ďalšími programami kompatibilnými so skupinou FCA.
• Materiál vysokej kvality: Hrubé a odolné káble, ktoré poskytujú bezpečnosť a stabilitu pripojenia.
• Rozmery: 20 x 15 x 4 cm.
• Hmotnosť balenia: 0.6 kg.

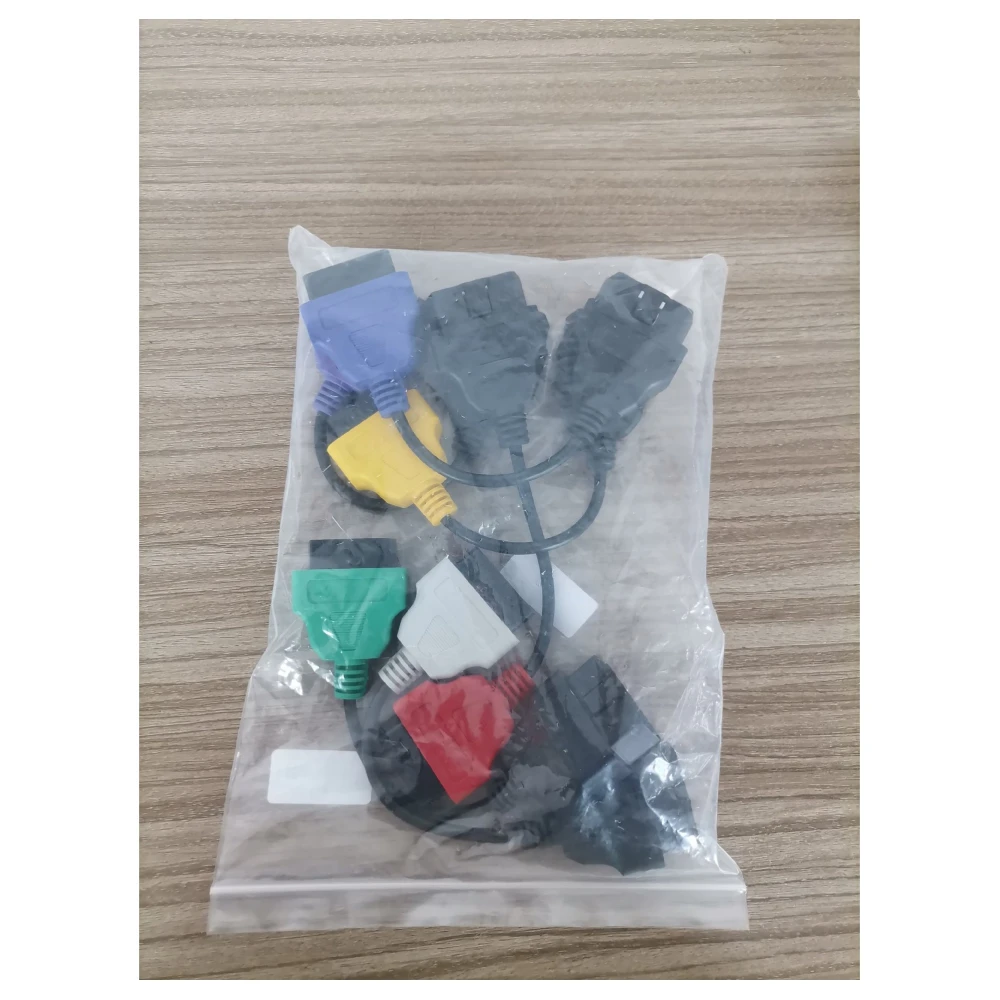

Obsah balenia

• 1 x Zelený adaptér (ABS / posilňovač riadenia)
• 1 x Červený adaptér (airbag)
• 1 x Žltý adaptér (CAN s nízkou rýchlosťou)
• 1 x Fialový adaptér (elektrická strecha)
• 1 x Modrý adaptér (125kbps MS-CAN)
• 1 x Sivý adaptér (CAN s vysokou rýchlosťou)

Dôležitá poznámka

Toto balenie obsahuje iba adaptérne káble a neobsahuje diagnostické prepojovacie káble ani diagnostický softvér. Adaptéry sa používajú iba na prepojenie diagnostického nástroja s vozidlom a sú kompatibilné s programami MultiECUScan a ALFAobd. Získanie a používanie potrebného softvéru je zodpovednosťou používateľa.

Scenáre použitia

• Diagnostika v servisoch: Ideálne pre technikov a mechanikov, ktorí potrebujú prístup k pokročilým modulom vo vozidlách Fiat a ďalších značkách skupiny FCA.
• Majitelia vozidiel: Užitočné pre majiteľov, ktorí chcú bezpečne a bez úprav vykonávať diagnostiku a reset servisných intervalov vo svojich vozidlách.
• Podpora v autorizovaných predajniach: Vhodné pre predajne, ktoré poskytujú podporu a diagnostiku vozidiel s viacerými riadiacimi systémami.

S touto sadou 6 farebných adaptérov môžete jednoducho a efektívne vykonávať pokročilú diagnostiku špecifických modulov a mať svoje diagnostické nástroje pripravené pre rôzne vozidlá bez potreby úprav.

• Prístup k systémom ABS, airbag, CAN s nízkou a vysokou rýchlosťou, posilňovač riadenia a ďalšie.
• Bezpečné pripojenie bez potreby úprav alebo spájkovania.
• Rýchla identifikácia podľa farby: zelená, červená, žltá, fialová, modrá a sivá.
• Kompatibilné s MultiECUScan a ALFAobd pre vozidlá skupiny FCA.
• Materiál vysokej kvality pre vyššiu odolnosť a stabilitu.
• Obsahuje 6 špecifických adaptérov pre rôzne systémy a modely.
