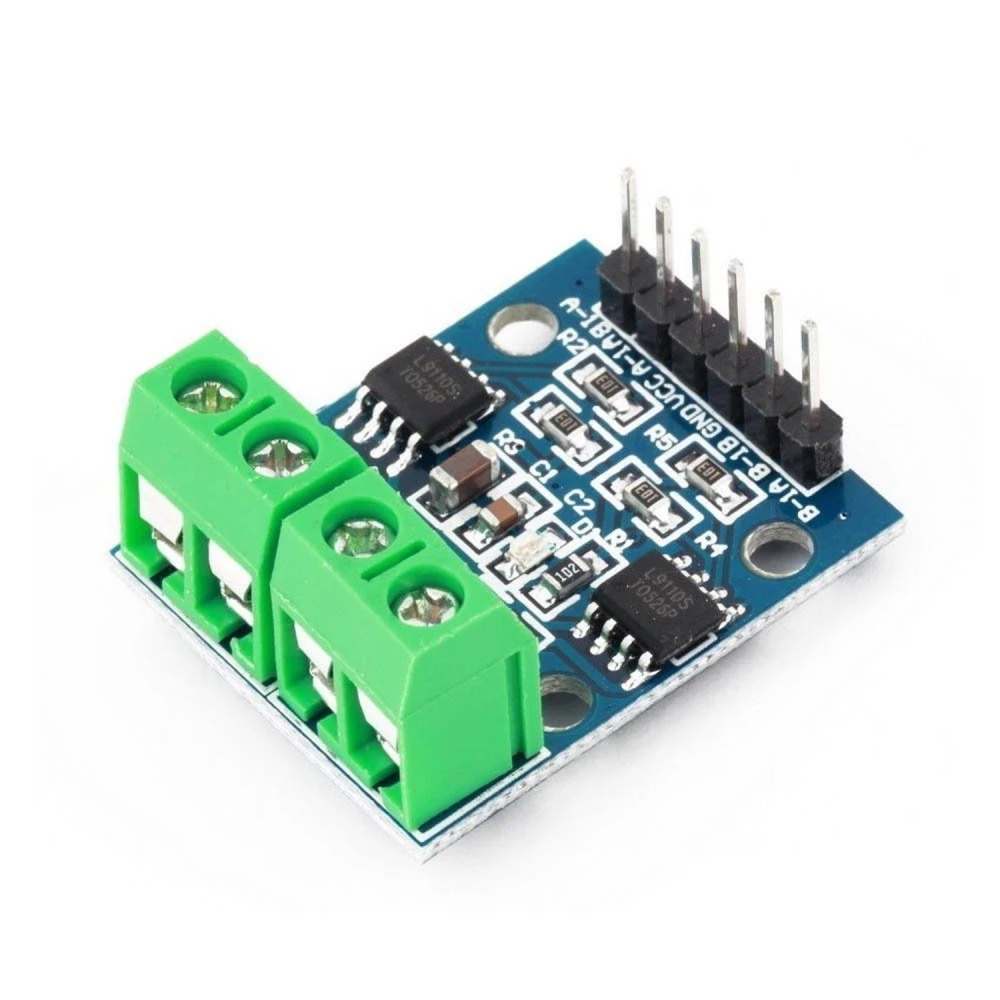

L9110s Motor Driver Arduino: duálny DC a krokový motor pre Arduino

L9110s Motor Driver Arduino je riadiaca doska navrhnutá na súčasné ovládanie dvoch jednosmerných motorov alebo jedného 2-fázového 4-vodičového krokového motora. Tento ovládač je kompatibilný s Arduino a ďalšími systémami založenými na mikrokontroléroch, čo uľahčuje riadenie motorov v elektronických a robotických projektoch.

Tento modul obsahuje dva integrované čipy na riadenie motorov L9110S na kompaktnej PCB doske s rozmermi 29.2 mm x 23 mm, vďaka čomu je ideálny pre aplikácie s obmedzeným priestorom.

Hlavné vlastnosti

• Vstupné napätie: DC 2.5-12V, vhodné pre širokú škálu napájacích zdrojov.
• Výstupná kapacita: každý kanál môže dodávať až 800 mA jednosmerného prúdu, čo umožňuje ovládanie malých až stredne veľkých motorov.
• Nízky statický pracovný prúd, optimalizujúci spotrebu energie.
• Nízky úbytok saturácie pre lepší výkon.
• Kompatibilný s výstupnými úrovňami TTL/CMOS, čo umožňuje priame pripojenie k CPU alebo mikrokontroléru.
• Obsahuje ochranné diódy na ochranu pred indukčnými záťažami.
• Integrovaná riadiaca jednotka v IC pre vyššiu spoľahlivosť a jednoduché používanie.
• Funkcia ochrany proti vysokému tlaku pomocou pinu.
• Pracovná teplota: 0-80 °C, vhodné pre bežné laboratórne a vývojové prostredie.

Typické použitie

Tento ovládač je ideálny pre projekty robotiky, automatizácie a všeobecného riadenia motorov. Možno ho použiť na:

• Nezávislé ovládanie dvoch DC motorov.
• Riadenie 2-fázových 4-vodičových bipolárnych krokových motorov.
• Projekty s Arduino, ktoré vyžadujú riadenie rýchlosti a smeru motorov.

Kompatibilita

L9110s je kompatibilný s doskami Arduino a ďalšími mikrokontrolérmi, ktoré podporujú úrovne TTL/CMOS. Jeho dizajn umožňuje jednoduchú integráciu do elektronických a robotických projektov, ktoré vyžadujú ovládanie dvoch motorov alebo krokových motorov.

Obsah balenia

• Riadiaca doska L9110S H-Bridge pre krokové motory a duálne DC motory.

Základný príklad kódu

Produkt obsahuje príklad kódu pre mikrokontroléry založené na 8051, ktorý ukazuje, ako ovládať smer motorov pomocou funkcií pre pohyb vpred a vzad, čo uľahčuje rýchly štart v projektoch.

• Duálny ovládač pre dva DC motory alebo jeden 2-fázový 4-vodičový krokový motor
• Vstupné napätie: 2.5-12V DC
• Výstupný jednosmerný prúd 800 mA na kanál
• Kompatibilný s úrovňami TTL/CMOS pre priame pripojenie k CPU
• Obsahuje ochranné diódy proti indukčným záťažiam
• Ochrana proti vysokému tlaku pomocou pinu
• Pracovná teplota od 0 do 80 °C
• Kompaktné rozmery: 29.2 mm x 23 mm
• Ideálny pre projekty s Arduino a ďalšími mikrokontrolérmi
