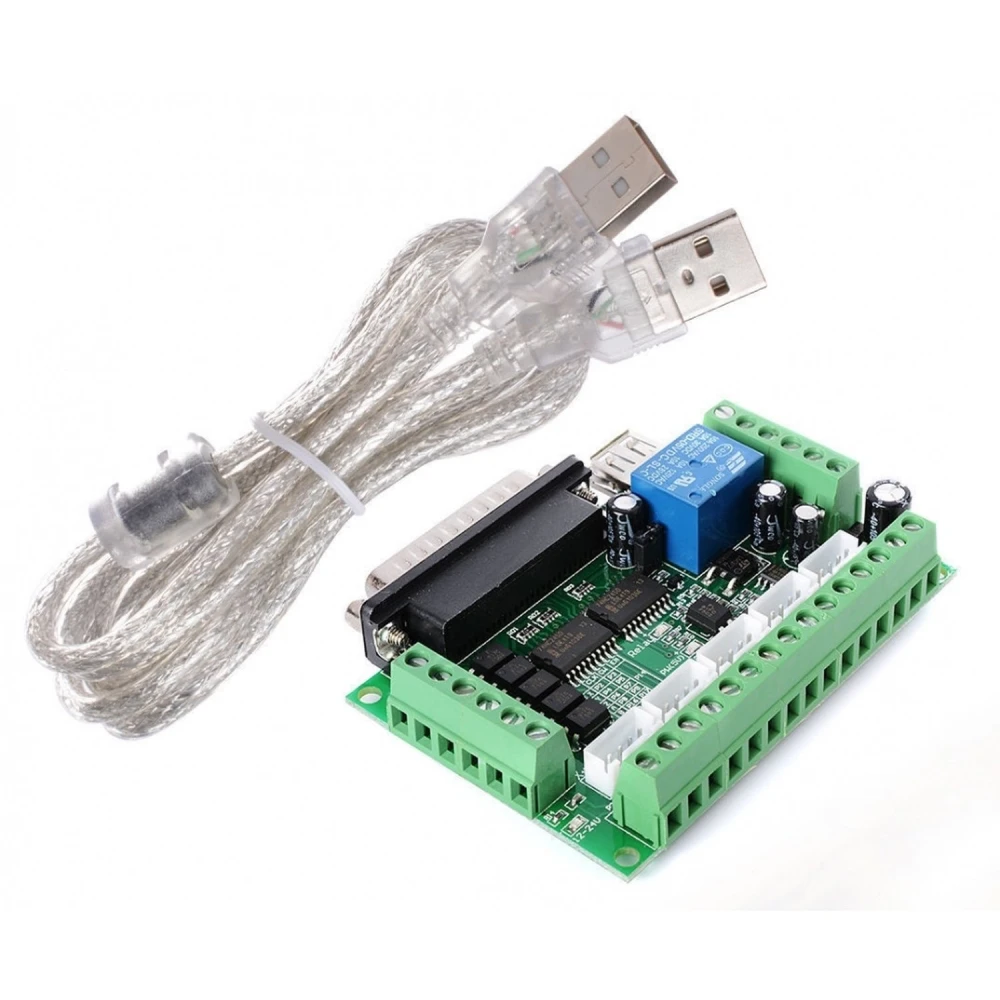

CNC riadiaca doska 5 osí Mach3 USB pre krokový motor
Značka: satkit
9,60€
Vrátane DPH (Bez DPH: 8,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 9,22 € | -4% |
| 10+ | 8,48 € | -12% |
| 20+ | 7,87 € | -18% |
Na sklade zostáva už len 5 – objednajte čoskoro!
Štandardné doručenie
Po, Máj 18 - St, Máj 20
Expresné doručenie
Št, Máj 14 - Pi, Máj 15
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty
CNC riadiaca doska 5 osí Mach3 USB je adaptér určený na ovládanie krokových motorov v CNC systémoch pomocou softvéru Mach3 a ďalších programov pre číslicové riadenie, ktoré využívajú paralelný port. Táto doska je ideálna pre používateľov, ktorí hľadajú spoľahlivé a chránené riešenie na riadenie až 5 osí s presnosťou a bezpečnosťou.
- Kompatibilita: Funguje s Mach3 a ďalšími softvérmi pre číslicové riadenie cez paralelný port, čo uľahčuje integráciu do existujúcich CNC systémov.
- Pokročilá ochrana: Má samostatný ochranný systém pre napájanie USB a napájanie periférií, ktorý zabezpečuje integritu zariadenia a zabraňuje poškodeniu pri opačnom zapojení polarity.
- Napätie periférií: Podporuje napätie medzi 12 a 24V s ochranou proti opačnému zapojeniu, čo zaručuje bezpečnú a stabilnú prevádzku.
- Ochrana paralelného portu: Disponuje komplexnou ochranou medzi vstupnými signálmi a riadiacim obvodom na ochranu paralelného portu ovládača.
- Riadenie výstupov: Všetky výstupy sú riadené prepínačom na výstupe P17, čo umožňuje efektívne riadenie signálov.
- Izolovaný analógový výstup: Obsahuje izolovaný analógový výstup napätia 0-10V cez optočlen, ovládateľný pomocou analógového rozhrania na reguláciu otáčok vretena (výstup P1).
- Riadenie 5 osí: Otvára 17 prístupných portov s optočlenom na ovládanie krokových motorov 5 osí, ideálne pre zložité CNC zostavy.
- PWM výstup: Výstup P1 možno použiť ako PWM na ovládanie regulátora vretena cez optočlen.
- Úrovne vstupov: Kompatibilná s úrovňami vstupov so spoločnou katódou alebo spoločnou anódou na 5V pre jednoduchú integráciu s rôznymi systémami.
Typické použitie: Táto doska je ideálna pre dielne a používateľov, ktorí potrebujú ovládať 5-osové CNC stroje s krokovými motormi, pričom zabezpečuje presné a bezpečné riadenie pohybu a rýchlosti.
Kompatibilita a príslušenstvo: Dodáva sa s USB káblom pre jednoduché priame pripojenie k počítaču a stabilnú komunikáciu so softvérom Mach3.
Obsah balenia:
- 1 x CNC riadiaca doska 5 osí pre krokové motory kompatibilná s Mach3
- 1 x USB kábel
Touto riadiacou doskou získate robustné a chránené zariadenie, ktoré uľahčuje implementáciu a ovládanie pokročilých CNC systémov s Mach3 a ďalšími kompatibilnými programami.
- Kompatibilná so softvérom Mach3 a číslicovým riadením cez paralelný port
- Samostatná ochrana pre napájanie USB a periférií
- Napätie periférií 12-24V s ochranou proti opačnému zapojeniu
- Komplexná ochrana paralelného portu
- Výstupy riadené prepínačom na výstupe P17
- Izolovaný analógový výstup 0-10V na riadenie otáčok vretena
- Riadenie 5 osí so 17 prístupnými portami cez optočlen
- PWM výstup na porte P1 na riadenie regulátora vretena
- Kompatibilná so vstupmi so spoločnou katódou alebo spoločnou anódou na 5V
- Vrátane USB kábla na priame pripojenie
Otázky a odpovede zákazníkov
Aké sú rozmery, hmotnosť a hlavné materiály priloženej dosky?
Doska má približné rozmery 100 mm x 70 mm x 15 mm a hmotnosť 120 g (bez balenia). Je vyrobená z PCB zo sklenených vlákien (FR4) s elektronickými súčiastkami pre povrchovú montáž a svorkovnicovými konektormi pre jednoduché zapojenie.
Ktoré operačné systémy a verzie Mach3 sú kompatibilné? Súčasťou sú USB ovládače?
Doska je navrhnutá na spoluprácu s Mach3 a ďalším CNC softvérom cez paralelný port v systémoch Windows (XP, 7, 8, 10 32-bit). Dodaný USB kábel slúži iba na napájanie, nie na prenos dát, takže nevyžaduje ani neobsahuje špecifické USB ovládače.
Je možné ovládať rýchlosť vretena z analógového výstupu 0-10V a aká je presnosť tohto signálu?
Áno, analógový výstup 0-10V umožňuje ovládať rýchlosť kompatibilných vretien pomocou príslušného prevodníka. Signál je izolovaný optočlenom a jeho presnosť závisí od návrhu obvodu, s typickou toleranciou ±0,2 V, čo je vhodné pre väčšinu bežných VFD meničov.
Aké elektrické ochrany sú súčasťou a čo sa stane pri nesprávnom pripojení napájania 12-24V?
Doska obsahuje ochranu proti prepólovaniu na vstupe napájania 12-24V, ako aj optočleny na izoláciu riadiacich signálov. Pri nesprávnom pripojení polarity systém zabráni trvalému poškodeniu, no pred zapnutím sa odporúča skontrolovať zapojenie.
Je táto doska kompatibilná so softvérom Mach3?
Áno, táto riadiaca doska je kompatibilná s Mach3 a ďalšími programami pre číslicové riadenie, ktoré používajú paralelný port.
Aké napätie podporujú pripojené periférie?
Periférie môžu pracovať s napätím medzi 12 a 24V, s ochranou proti opačnému zapojeniu polarity.
Je súčasťou balenia kábel na USB pripojenie?
Áno, balenie obsahuje USB kábel na pripojenie dosky k počítaču.
Koľko osí môže táto doska ovládať?
Môže ovládať až 5 osí prostredníctvom 17 prístupných portov s optočlenom.
Akú ochranu má doska?
Má samostatnú ochranu pre napájanie USB a periférií, ako aj komplexnú ochranu paralelného portu na zabránenie poškodeniu.
