ADS1115 Arduino ADC modul 4 kanály 16 Bit I2C s amplifikátorom zisku
Značka: satkit
4,80€
Vrátane DPH (Bez DPH: 4,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 4,61 € | -4% |
| 10+ | 4,37 € | -9% |
| 20+ | 3,84 € | -20% |
Skladom - Odosielame ihneď
Štandardné doručenie
Ut, Máj 19 - Št, Máj 21
Expresné doručenie
Pi, Máj 15 - Po, Máj 18
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty

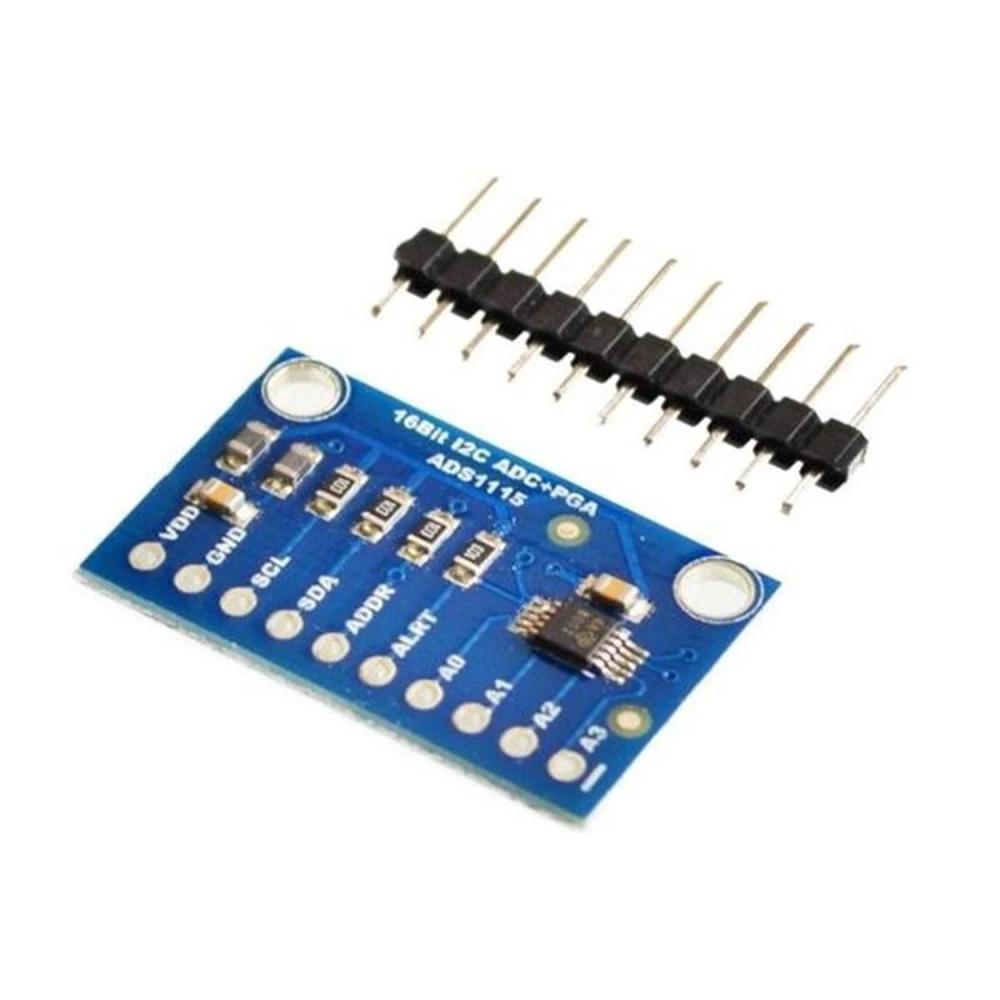

Modul ADS1115 Arduino ADC modul 4 kanály je externý analógovo-digitálny prevodník, ktorý sa jednoducho pripája k mikrokontrolérom ako Arduino cez rozhranie I2C. Tento modul ponúka štyri analógové vstupné kanály s rozlíšením 16 bitov, čo umožňuje presné a spoľahlivé merania pre vaše elektronické a automatizačné projekty.
Tento modul vyniká integrovaným amplifikátorom zisku, ktorý zlepšuje citlivosť a umožňuje presnejšie detegovať signály s nízkym napätím. Okrem toho ADS1115 ponúka štyri adresy voliteľné pomocou pinu ADDRESS, čo uľahčuje pripojenie viacerých modulov na jednu zbernicu I2C.
Hlavné vlastnosti:
- Rozlíšenie ADC: 16 bitov (15 bitov pre meranie a 1 bit pre znamienko)
- Komunikačné rozhranie: I2C
- Dostupné kanály: 4 analógové vstupy (AN0, AN1, AN2, AN3) alebo 2 diferenciálne vstupy
- Vstupné napätie: 2.0 a 5.5 V
- Vstupné napätie na kanál: 0 až VDD
- Spotreba v nepretržitom režime: približne 150 µA
- Programovateľná vzorkovacia rýchlosť: 8 až 860 vzoriek za sekundu (sps)
- Rozmery modulu: približne 17 x 28 x 0.1 mm
- Rozmery pinov: približne 11 x 25 mm
Typické použitie:
- Presné meranie analógových senzorov v projektoch Arduino
- Čítanie signálov s nízkym napätím alebo signálov so zápornými hodnotami
- Aplikácie vyžadujúce vysoké rozlíšenie a presnosť pri zbere dát
- Automatizácia a priemyselné riadenie v malom rozsahu
Kompatibilita: Kompatibilný s doskami Arduino a ďalšími mikrokontrolérmi, ktoré podporujú komunikáciu I2C. Jednoduchá integrácia umožňuje rozšíriť kapacitu analógových vstupov a zlepšiť presnosť oproti interným ADC Arduino.
Obsah balenia:
- 1 x modul ADC ADS1115 Pro so 4 kanálmi, 16 bitmi, rozhraním I2C a amplifikátorom zisku
Tento modul je ideálnym riešením pre tých, ktorí chcú zlepšiť presnosť analógových meraní v elektronických projektoch, odľahčiť hlavný procesor a uľahčiť čítanie zložitých alebo slabých signálov.
- 16-bitové rozlíšenie ADC pre presné merania
- Rozhranie I2C pre jednoduché pripojenie k Arduino
- 4 analógové kanály alebo 2 diferenciálne vstupy pre viac vstupov
- Integrovaný amplifikátor zisku pre slabé signály
- Vstupné napätie 2.0 až 5.5 V kompatibilné s Arduino
- Nastaviteľná vzorkovacia rýchlosť 8 až 860 sps
- Nízka spotreba v nepretržitom režime (150 µA)
- Kompaktné rozmery pre jednoduchú integráciu do projektov
Otázky a odpovede zákazníkov
Aké sú presné rozmery a hmotnosť modulu ADS1115 zahrnutého v balení?
Modul ADS1115 má približne 28 mm na dĺžku, 17 mm na šírku a 1 mm na hrúbku. Vývody presahujú asi 11 x 25 mm. Jeho hmotnosť je nižšia ako 5 gramov, vzhľadom na absenciu krytu a typické ľahké materiály plošných spojov.
Aké preventívne opatrenia treba dodržať, aby sa predišlo poškodeniu prepätím na analógových vstupoch?
Analógové vstupy prijímajú rozsah 0 až VDD (maximálne pripojené napájanie) alebo sú obmedzené nastavením zosilnenia. Nikdy nesmú prekročiť napájacie napätie ani sa na ne nesmú privádzať záporné signály (okrem diferenciálneho režimu, podľa limitov datasheetu). Ak senzor prekračuje tento rozsah, odporúča sa použiť delič napätia alebo úpravu signálu.
Aký je maximálny výkon pri vzorkovacej rýchlosti a ako sa porovnáva s inými podobnými I2C riešeniami?
ADS1115 umožňuje nastaviť rýchlosť medzi 8 a 860 vzorkami za sekundu (sps) na kanál. Tým sa radí nad 12-bitové I2C ADC, ako je ADS1015, ale pod SPI riešenia, ktoré môžu prekročiť 1000 sps. Ak uprednostňujete presnosť pred rýchlosťou, ADS1115 je vyváženou voľbou pre vysoko presné merania so strednou rýchlosťou.
Ako sa ADS1115 pripája k Arduino?
ADS1115 sa pripája k Arduino cez rozhranie I2C pomocou pinov SDA a SCL, ako aj pinu ADDRESS na výber adresy zariadenia.
Aké výhody má ADS1115 oproti internému ADC Arduino?
ADS1115 ponúka vyššie rozlíšenie (16 bitov oproti 10 bitom), vyššiu presnosť a možnosť merať záporné signály, čo ho robí ideálnym pre aplikácie vyžadujúce vysokú presnosť.
Koľko analógových kanálov má modul ADS1115?
Modul ADS1115 má 4 analógové kanály, ktoré možno použiť ako samostatné vstupy alebo ako 2 diferenciálne vstupy.
Aký rozsah napätia môže ADS1115 merať?
ADS1115 môže merať vstupné napätie od 0 až po napájacie napätie, ktoré môže byť medzi 2.0 a 5.5 V.
Obsahuje modul amplifikátor zisku?
Áno, ADS1115 Pro obsahuje amplifikátor zisku, ktorý umožňuje zvýšiť citlivosť pre signály s nízkym napätím.
