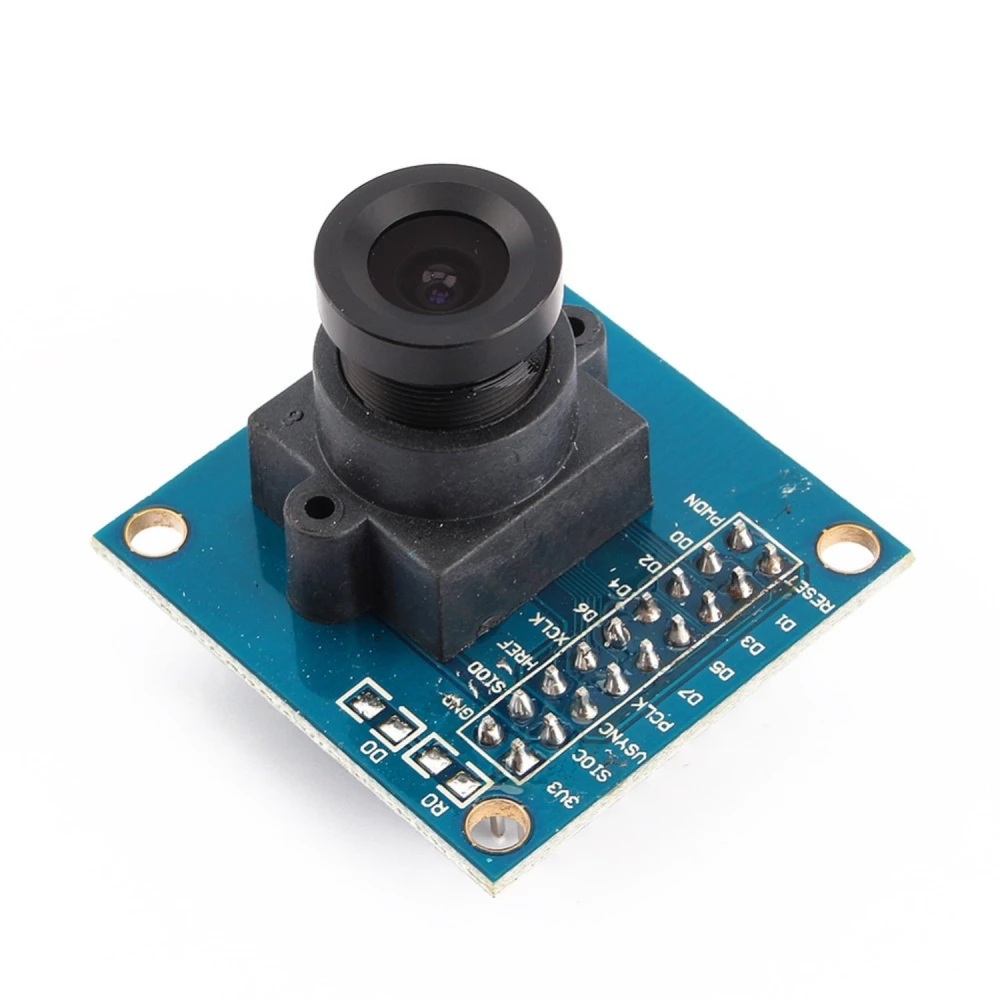

Arduino kamera modul OV7670 300KP 640x480 CMOS EL0442
Značka: satkit
7,21€
Vrátane DPH (Bez DPH: 6,01 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 6,91 € | -4% |
| 10+ | 6,36 € | -12% |
| 20+ | 5,90 € | -18% |
Na sklade zostáva už len 4 – objednajte čoskoro!
Štandardné doručenie
St, Jún 17 - Pi, Jún 19
Expresné doručenie
Po, Jún 15 - Ut, Jún 16
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty
Arduino kamera modul OV7670 300KP je kompaktné zariadenie založené na obrazovom senzore Omnivision OV7670, ktoré poskytuje VGA rozlíšenie 640x480 pixelov s 8-bitovou farebnou hĺbkou. Tento modul je ideálny pre elektronické a robotické projekty, ktoré vyžadujú snímanie obrazu v dobrej kvalite a za dostupnú cenu.
Hlavné vlastnosti:
- Rozlíšenie: VGA 640x480 pixelov pri 30fps, vhodné pre základné aplikácie videnia.
- Senzor: CMOS Omnivision OV7670, ktorý zlepšuje kvalitu obrazu znížením šumu a korekciou optických chýb.
- Vstupné napätie: 2.5V až 3V, kompatibilné s doskami Arduino a ďalšími mikrokontrolérmi.
- Prevádzkový príkon: 60mW pri 15fps vo formáte VGA YUV.
- Prevádzková teplota: -30°C až +70°C, vhodné pre rôzne prostredia.
- Veľkosť objektívu: 1/6", s uhlom záberu 25°.
- Maximálna snímková frekvencia: 30fps pri rozlíšení VGA.
- Poměr signál/šum: 46dB, čo zaručuje čistý obraz.
- Dynamický rozsah: 52dB, pre lepšie detaily v rôznych svetelných podmienkach.
- Automatické ovládanie: AEC, AGC, AWB, ABF, ABLc pre automatické nastavenie obrazu.
- Upraviteľná kvalita obrazu: Sýtosť, odtieň, gamma, ostrosť a potlačenie blikania.
- Výstupné formáty: 8 bitov YUV/YCbCr 4:2:2, RGB 565/555/444 a GRB 4:2:2.
Typické použitie: Tento modul je ideálny pre projekty s Arduino, ktoré vyžadujú snímanie a spracovanie obrazu, ako je základný dohľad, rozpoznávanie objektov, robotika a vývoj prototypov počítačového videnia.
Zapojenie a kompatibilita:
- VDD: Napájanie.
- GND: Zem.
- SDIOC: Vstup hodín SCCB.
- SDIOD: Vstup/Výstup dát SCCB.
- VSYNC: Výstup vertikálnej synchronizácie.
- HREF: Výstup horizontálnej synchronizácie.
- PCLK: Výstup hodín pixelov.
- XCLK: Vstup systémových hodín.
- D0-D7: Paralelný video výstup.
- REAJUSTE: Reset vstup (aktívny v nízkej úrovni).
- PWDN: Vstup vypnutia (aktívny v vysokej úrovni).
Pre viac technických informácií a príklady použitia navštívte ArduCAM.
- VGA rozlíšenie 640x480 pixelov pri 30fps pre čistý obraz.
- CMOS senzor Omnivision OV7670 so znížením šumu a optickou korekciou.
- Vstupné napätie kompatibilné s Arduino: 2.5V až 3V.
- Automatické riadenie obrazu: AEC, AGC, AWB, ABF, ABLc.
- Viacero výstupných formátov: YUV, RGB a GRB pre flexibilné použitie.
- Široký rozsah prevádzkovej teploty: -30°C až +70°C.
- Uhol záberu 25° s objektívom 1/6" na zachytenie detailov.
- Nízka spotreba energie: 60mW pri 15fps vo VGA YUV.
- Obsahuje piny pre jednoduché a rýchle pripojenie k mikrokontrolérom.
Otázky a odpovede zákazníkov
Aké výhody ponúka senzor OV7670 oproti iným kamerovým modulom pre Arduino v rovnakej cenovej kategórii?
OV7670 vyniká nízkou cenou, jednoduchou integráciou s platformami Arduino a schopnosťou snímať obrázky v rozlíšení VGA (640x480 pixelov) pri prijateľnej rýchlosti (až 30 fps), pričom si zachováva nízku spotrebu energie (60 mW pri 15 fps). Chýba mu však interná FIFO pamäť, čo znamená zložitejšie spracovanie v porovnaní s modulmi ako OV2640, ktoré sú však zvyčajne drahšie.
Aké sú rozmery modulu a čo presne obsahuje balenie?
Modul zvyčajne meria 28 mm x 23 mm x 21 mm (šírka x dĺžka x výška, vrátane optiky); približná hmotnosť je 8 g. Balenie obsahuje kamerový modul s integrovanou šošovkou a припájkovanými pinmi, bez káblov a ďalších prvkov. Fyzický manuál nie je súčasťou balenia.
Aké pripojenie alebo napätie vyžaduje na správnu prevádzku s Arduino?
Modul vyžaduje napájanie 2,5 V až 3,0 V; dátové piny pracujú typicky na 3,3 V a je nevyhnutné nepripájať ho priamo na 5 V, pretože by sa mohol poškodiť. Ovládanie prebieha cez rozhranie SCCB kompatibilné s I2C. Pri pripojení k doskám Arduino s logikou 5 V sa odporúča použiť prevodníky úrovní.
Ako ovplyvňuje absencia FIFO pamäte výkon a spracovanie obrazu pri základných mikrokontroléroch?
Keďže OV7670 nemá integrovanú FIFO pamäť, prenáša dáta v reálnom čase; to núti mikrokontrolér (napríklad Arduino Uno) čítať a spracovávať každý pixel za behu, čo výrazne obmedzuje rýchlosť snímania a zvyšuje zložitosť softvéru. Na získanie kompletných obrázkov sa odporúča použiť výkonnejšie mikrokontroléry alebo pridať externú pamäť.
Aký rozsah teplôt a aké podmienky prostredia modul zvládne pri nepretržitej prevádzke?
Modul OV7670 pracuje bezpečne v rozsahu od -30 °C do +70 °C. Odporúča sa vyhnúť dlhodobému vystaveniu vysokej vlhkosti alebo prachu bez dodatočnej ochrany, pretože šošovka nie je utesnená. Štandardné mechanické tolerancie nezaručujú odolnosť voči vode ani silným nárazom.
Je modul kamera Arduino OV7670 kompatibilný so štandardnými doskami Arduino?
Áno, modul funguje s doskami Arduino, ktoré podporujú napätie 2.5V až 3V a dokážu spracovať rozhrania SCCB a I2C pre komunikáciu.
Aké je maximálne rozlíšenie, ktoré tento modul ponúka?
Modul ponúka maximálne VGA rozlíšenie 640x480 pixelov pri 30fps.
Aké formáty výstupu obrazu modul podporuje?
Podporuje 8-bitové výstupné formáty: YUV/YCbCr 4:2:2, RGB 565/555/444 a GRB 4:2:2.
Kde nájdem dokumentáciu a príklady použitia?
Viac informácií a príklady nájdete na oficiálnej stránke https://www.arducam.com.
Aký je teplotný rozsah pre prevádzku modulu?
Modul pracuje v teplotnom rozsahu od -30°C do +70°C, vhodnom pre rôzne prostredia.
