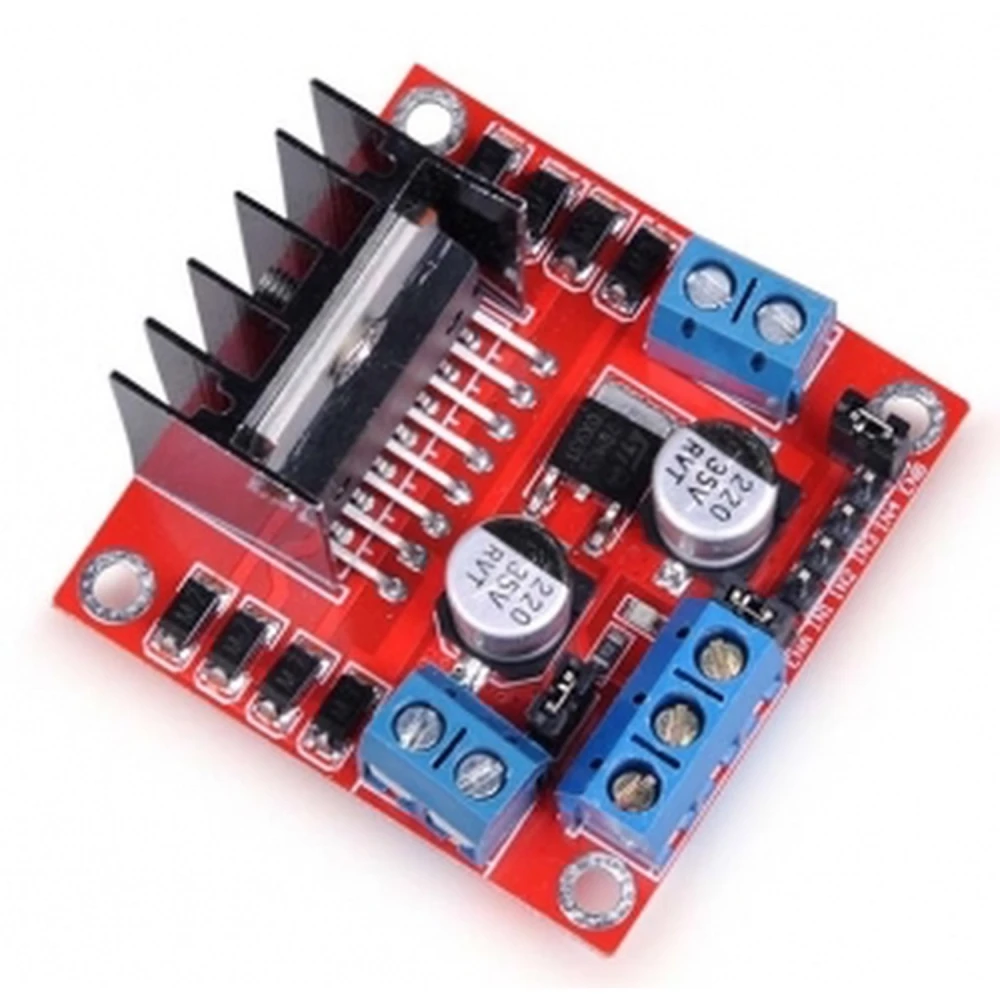

L298 ovládač motorov s dvojitým H-mostíkom pre Arduino - Satkit
Značka: satkit
7,37€
Vrátane DPH (Bez DPH: 6,14 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 7,07 € | -4% |
| 10+ | 6,51 € | -12% |
| 20+ | 6,04 € | -18% |
Skladom - Odosielame ihneď
Štandardné doručenie
Po, Máj 18 - St, Máj 20
Expresné doručenie
Št, Máj 14 - Pi, Máj 15
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty
Všeobecný popis
Ovládač motorov L298 je elektronické zariadenie určené na riadenie jednosmerných motorov (DC) a krokových motorov (PAP) v projektoch elektroniky a robotiky, najmä s platformami Arduino. Tento ovládač využíva dvojitý H-mostík, ktorý umožňuje presné riadenie smeru a rýchlosti motora.
Hlavné vlastnosti
- Ľahký a výkonný, ideálny pre prenosné a kompaktné projekty.

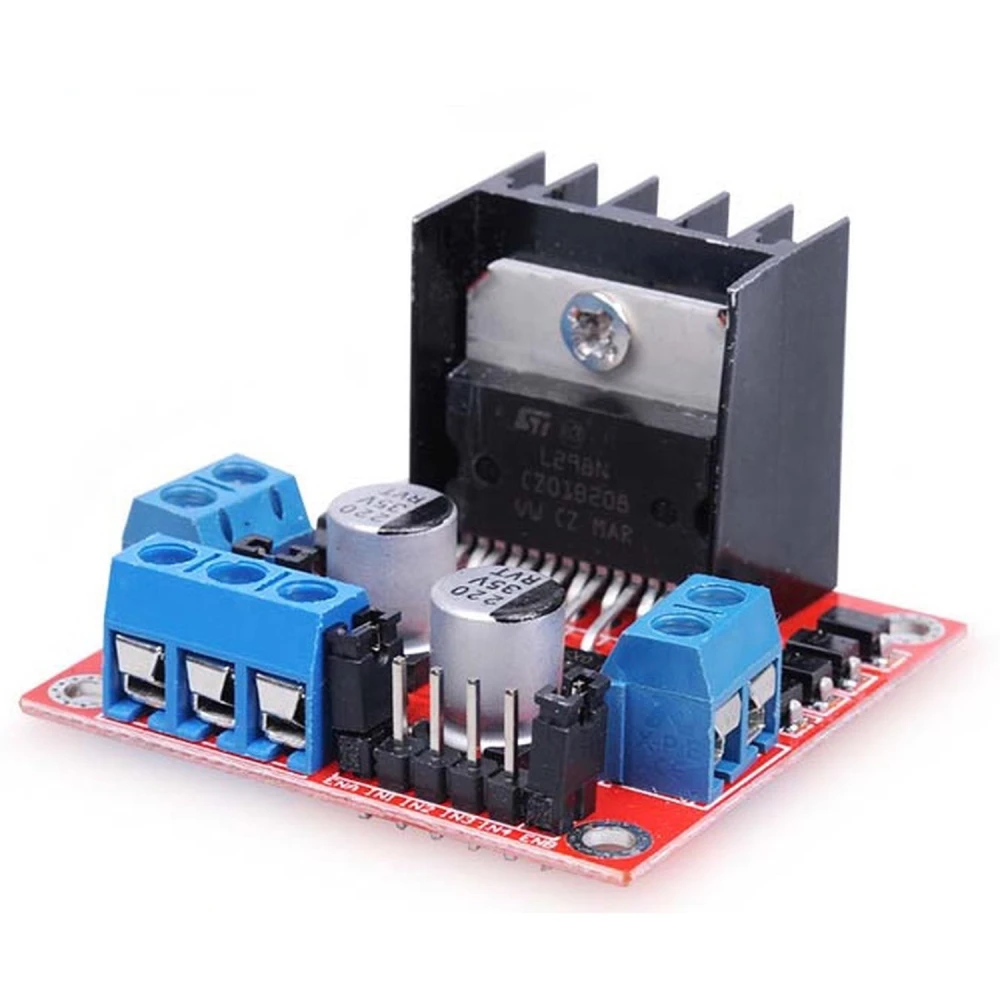

- Integrovaný chladič na zabránenie prehriatiu a predĺženie životnosti ovládača.
- Ochrana FWD, ktorá zabraňuje poškodeniu pri prudkých zmenách smeru otáčania motora.
- Napájací vypínač pre jednoduché ovládanie zapnutia a vypnutia.
- LED indikátor napájania a smeru pre jednoduchú vizuálnu kontrolu stavu motora.
- Dva DC výstupy, ktoré umožňujú pripojenie DC motorov alebo krokových motorov.
- Montážne otvory pre pevné uchytenie na podvozok alebo konštrukciu, čo uľahčuje integráciu do projektov.
Technické špecifikácie
- Driver: L298
- Napájanie motorov: 6-35V DC
- Maximálny prúd: 2 Ampery na výstup (4A spolu alebo pri premostení)
- Samostatné logické napájanie: 5-7V
- Prúd pre logiku: približne 36 mA
- Úrovne TTL: nízka medzi -0.3V a 1.5V, vysoká medzi 2.3V a Vss
- Maximálny výkon: 25W
Typické použitie
Tento ovládač je ideálny pre projekty robotiky, automatizácie a všeobecné riadenie motorov. Môže riadiť krokové motory na presné polohovanie alebo DC motory pre aplikácie, ktoré vyžadujú reguláciu rýchlosti a smeru. Je kompatibilný s doskami Arduino a inými mikrokontrolérmi, ktoré podporujú TTL signály.
Kompatibilita
Kompatibilný s Arduino a ďalšími systémami, ktoré používajú úrovne TTL pre logické riadenie. Vyžaduje vhodný externý zdroj napájania pre pripojené motory v rozsahu 6 až 35V DC.
- Ľahký a výkonný pre kompaktné projekty
- Integrovaný chladič proti prehriatiu
- Ochrana FWD proti prudkým zmenám smeru
- Napájací vypínač pre jednoduché ovládanie
- LED indikátory napájania a smeru
- 2 DC výstupy pre motory alebo krokový motor
- Pevná montáž pomocou otvorov na podvozok
- Napájanie motorov: 6-35V DC
- Maximálny prúd: 2A na výstup (4A spolu)
- Napájanie logiky: 5-7V s 36 mA
- Maximálny výkon: 25W
Otázky a odpovede zákazníkov
Aký typ motorov možno ovládať pomocou dvojitého H-mostíka L298 a aký je jeho limit prúdu?
Ovládač je vhodný pre DC motory a bipolárne krokové motory. Každý kanál podporuje až 2 A kontinuálne (4 A maximum pri premostení výstupov), s napätím od 6 do 35 V DC pre motory. Odporúča sa neprekračovať tieto limity, aby sa predišlo trvalému poškodeniu.
Aké opatrenia mám dodržať, aby som predišiel prehriatiu alebo poškodeniu preťažením?
Modul obsahuje chladič na tepelný manažment, ale pri maximálnom zaťažení alebo slabom vetraní môže byť potrebné dodatočné chladenie. Je nevyhnutné neprekročiť 2 A na kanál a overiť, že súčet prúdov nepresiahne celkovú kapacitu. Monitorovanie teploty dotykom počas prevádzky pomáha predchádzať poruchám.
Aké sú elektrické požiadavky na napájanie motorov a logiky?
Sú potrebné dva zdroje: jeden pre motory (6–35 V DC, podľa motora) a druhý pre logiku (5–7 V DC, typická spotreba 36 mA). Modul umožňuje oddeliť obe zemnenia, aby sa predišlo elektrickému šumu. Použitie stabilizovaných zdrojov minimalizuje riziká.
Existujú obmedzenia pri použití tohto ovládača s modernými mikrokontrolérmi 3,3 V, ako sú ESP32 alebo Raspberry Pi Pico?
Áno. L298 prijíma TTL vstupy; vysoká úroveň však musí mať minimálne 2,3 V, aby bola rozpoznaná ako „high“. S mikrokontrolérmi 3,3 V nie je problém, ale nie je priamo kompatibilný s úrovňami 1,8 V. Pri nižších signáloch sa odporúča buffer alebo prevodník logických úrovní.
V porovnaní s inými modernými ovládačmi, ako sú DRV8825 alebo BTS7960, aké sú objektívne výhody a nevýhody L298?
L298 je robustný, ľahko udržiavateľný a cenovo dostupný, ale má vyššie tepelné straty a nižšiu účinnosť (~70 %) v porovnaní s MOSFET drivermi ako DRV8825 (>90 %). Neposkytuje pokročilé microstepping ani integrovanú inteligentnú ochranu. Je ideálny pre odolné prototypy, nie však pre projekty, kde je kľúčová energetická účinnosť alebo presné riadenie.
Aké typy motorov môžem ovládať týmto ovládačom L298?
Týmto ovládačom môžete ovládať jednosmerné motory (DC) a krokové motory (PAP).
Aký je rozsah napätia pre napájanie motorov?
Ovládač podporuje napájanie motorov v rozsahu 6 až 35V DC.
Aký prúd zvládne na jeden výstup?
Zvládne až 2 ampéry na výstup, spolu 4 ampéry pri premostení výstupov.
Je kompatibilný s Arduino?
Áno, je kompatibilný s Arduino a ďalšími mikrokontrolérmi, ktoré používajú TTL úrovne pre logiku.
Akú ochranu má ovládač proti poškodeniu?
Obsahuje ochranu FWD proti poškodeniu pri prudkých zmenách smeru otáčania motora a integrovaný chladič proti prehriatiu.
