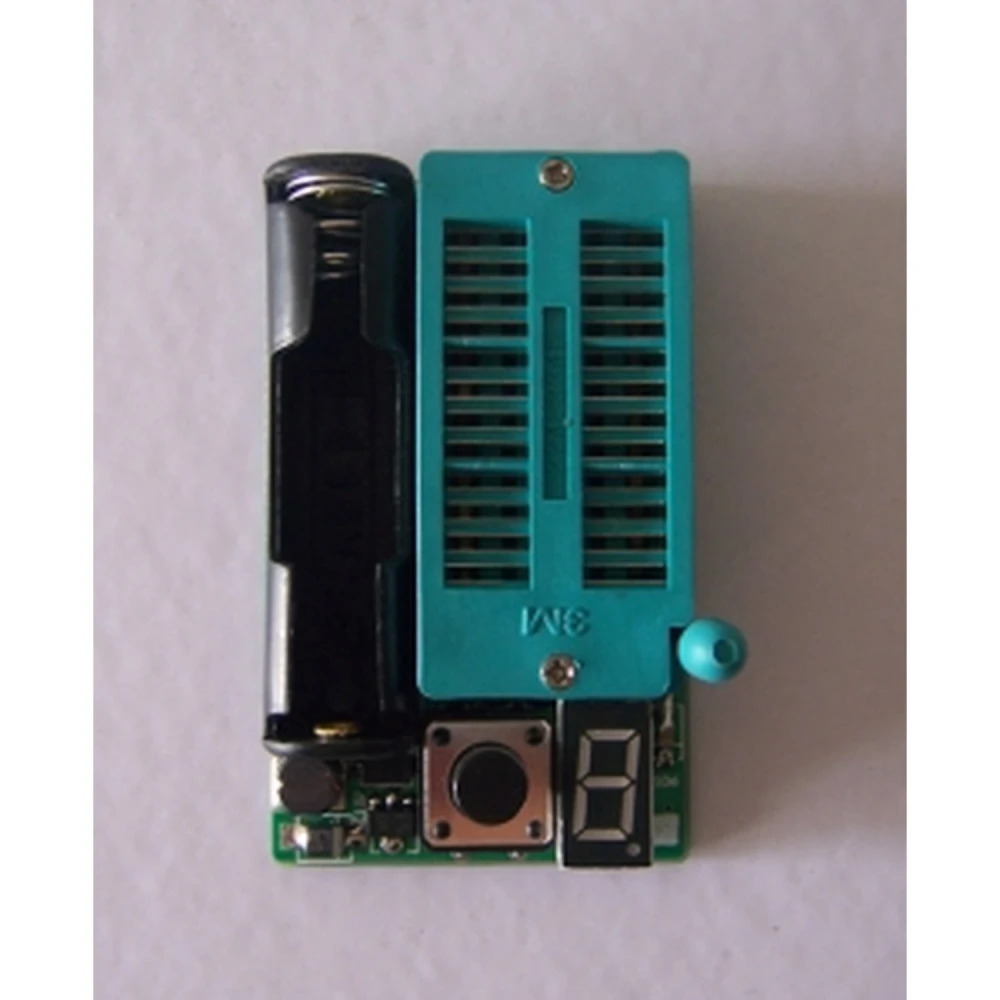

Multifunkčný tester IC a LED KT152 na rýchle a spoľahlivé testovanie

Popis produktu

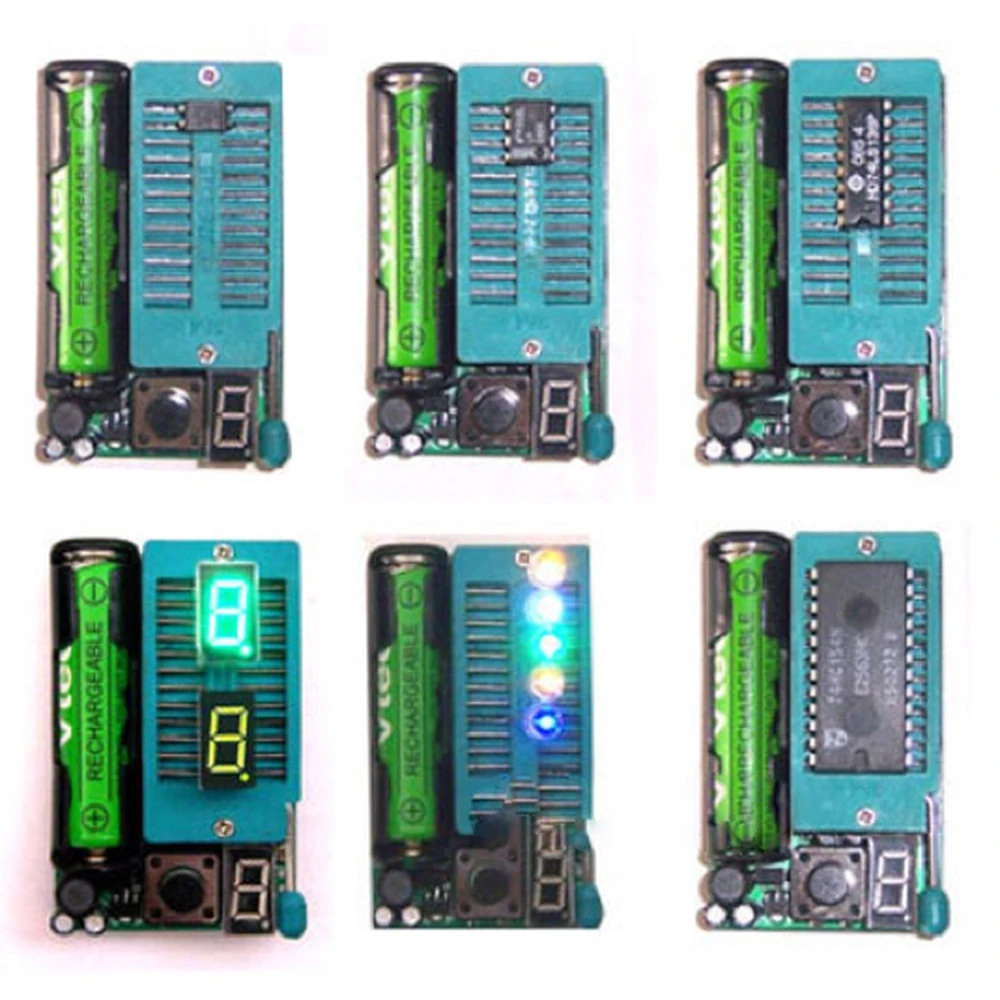

Tester IC a LED KT152 je kompaktné multifunkčné zariadenie určené na rýchle a jednoduché testovanie a identifikáciu logických čipov DIP a bežných LED. Vrecková veľkosť (60 mm x 37 mm x 15 mm) a priložená batéria AAA z neho robia praktický nástroj pre elektronikov aj hobby používateľov.

Hlavné vlastnosti:

• Testuje a rozpoznáva viac ako 1500 typov integrovaných obvodov vrátane rodín 74LSXX, 74HC, CD4000, HEF4000, CD4500 a ďalších.
• Identifikuje zariadenia po jednotlivých čísliciach na 0.36 palcovom LED displeji.

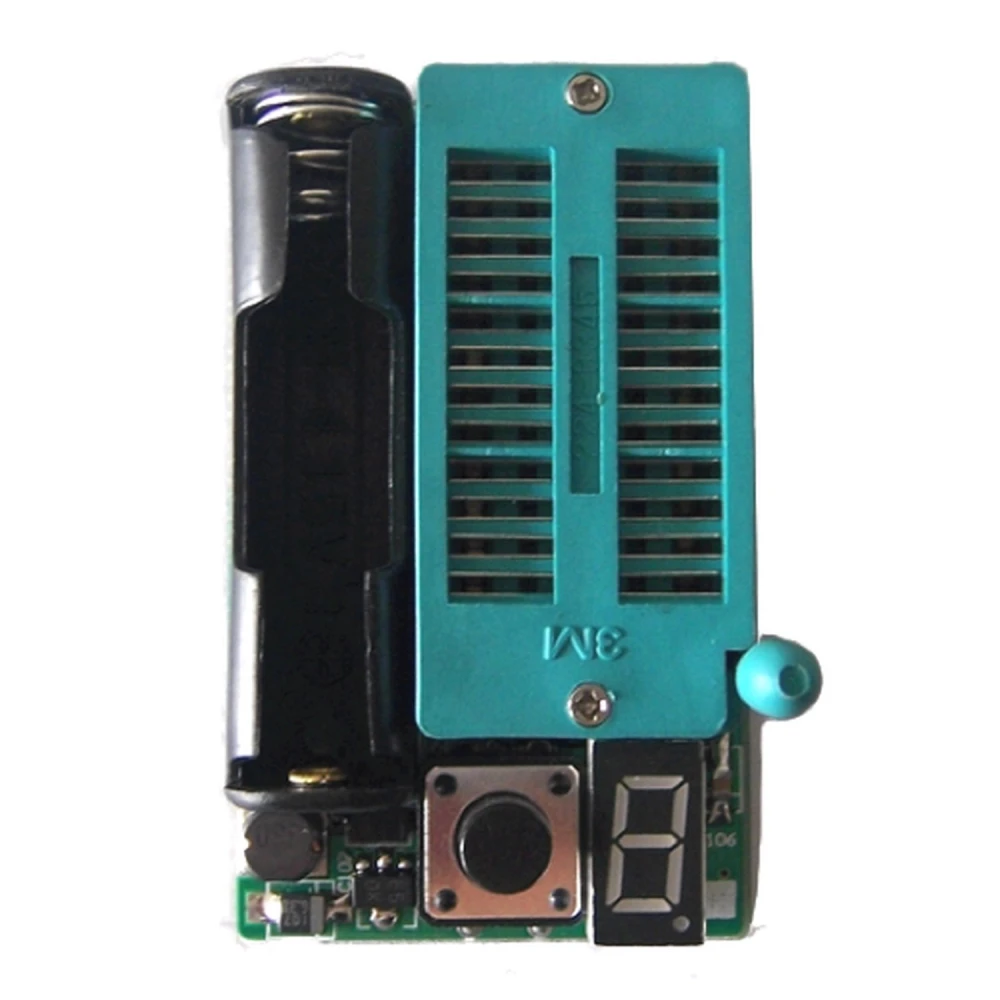

• ZIF pätica (zero insertion force) pre DIP zariadenia až do 24 pinov.
• Testuje LED a LED matice jedným tlačidlom.
• Približný čas testu je 1/2 sekundy na jedno zariadenie.
• Napájanie batériou AAA (je súčasťou balenia), jednoduchá výmena.

Návod na použitie:

• Vložte batériu AAA so správnou polaritou podľa označenia.
• Držte tester displejom nadol a zdvihnite páčku ZIF pätice.
• Vložte integrovaný obvod na testovanie tak, aby pin 1 (zvyčajne označený zárezom) smeroval k spodnej časti pätice.
• Spustite páčku na zaistenie IO a stlačte tlačidlo TEST.
• Displej zobrazí číslo zariadenia, ak je v poriadku, alebo "Err", ak je poškodené alebo nesprávne vložené.
• Testované LED sa rozsvietia, ak fungujú správne.

Upozornenia:

• Nepoužívajte tester s integrovanými obvodmi zapojenými v obvode.
• Netestujte nabité komponenty, aby ste predišli poškodeniu.
• Vymeňte batériu, keď napätie klesne pod 1.2V.
• Nie je kompatibilný s LED, ktoré na rozsvietenie vyžadujú viac ako 5V.

Kompatibilita:

Tento tester podporuje širokú škálu integrovaných obvodov, ako sú:

• Rodiny 74LS, 74HC, 54, CD4000, HEF4000, CD4500 a ďalšie.
• Operačné zosilňovače a komparátory LM324, LM339, LM393, LM358, LM386.
• Časovače NE555, 7555, NE556, 7556.
• Optočleny PC817, NEC2501, TLP521, 4N25, 4N35 a ďalšie.
• Riadiace obvody ULN2003, ULN2004, ULN2803, ULN2804.

Typické použitie:

• Rýchla diagnostika logických čipov pri oprave elektroniky.
• Kontrola LED a LED matíc pri projektoch a údržbe.
• Identifikácia elektronických súčiastok bez potreby dokumentácie.

Tester IC a LED KT152 je nevyhnutný nástroj pre profesionálov aj nadšencov, ktorí hľadajú prenosné, presné a jednoduché riešenie na testovanie integrovaných obvodov a LED v teréne alebo v dielni.

• Testuje viac ako 1500 typov bežných DIP integrovaných obvodov
• 0.36 palcový LED displej pre prehľadnú identifikáciu
• ZIF pätica pre zariadenia až do 24 pinov
• Batéria AAA v balení na okamžité použitie
• Rýchly test približne za 1/2 sekundy
• Kompatibilný s rodinami 74LS, 74HC, CD4000 a ďalšími
• Jednoducho testuje LED a LED matice
• Prenosný a kompaktný nástroj (60x37x15 mm)
• Jednoduché testovacie tlačidlo pre intuitívne používanie
• Súčasťou sú jasné pokyny na obsluhu
