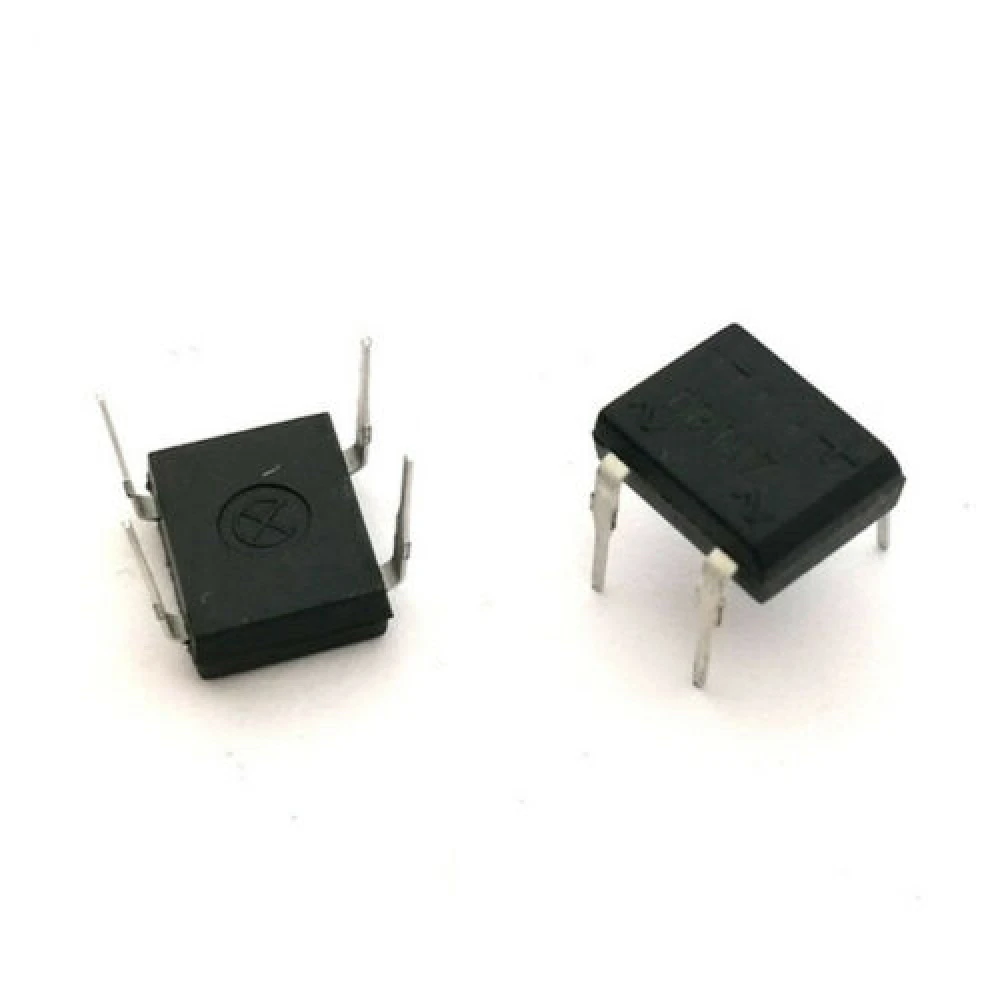

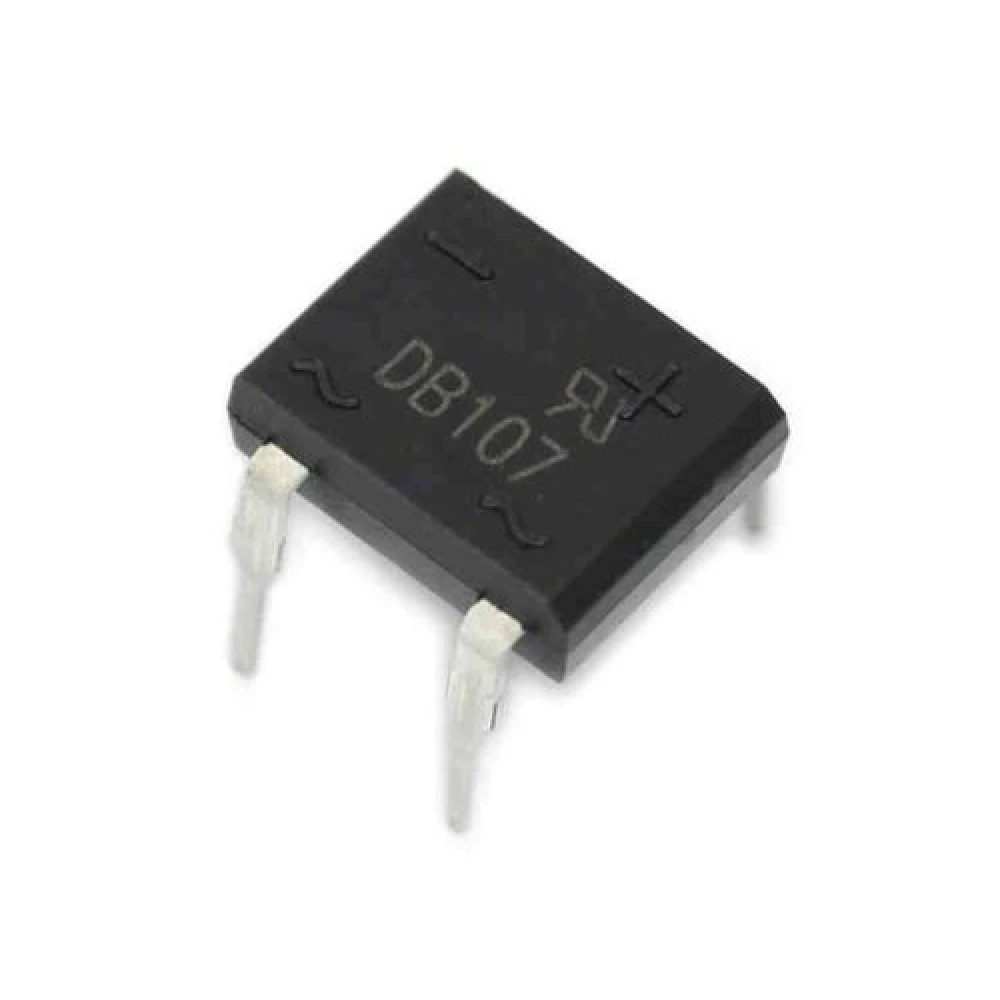

5 ks DB107 mostíkový usmerňovač 1000V 1A DIP4 pre elektroniku satkit
Značka: satkit
1,80€
Vrátane DPH (Bez DPH: 1,50 €)
Obmedzené zásoby
Štandardné doručenie
Ut, Máj 19 - Št, Máj 21
Expresné doručenie
Pi, Máj 15 - Po, Máj 18
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty
5pcs DB107 Puente rectificador 1000v 1A DIP4
Táto sada 5 kusov mostíkového usmerňovača DB107 je kľúčovým komponentom v elektronike na premenu striedavého prúdu (CA) na jednosmerný prúd (CC). Vyrobený značkou satkit, tento mostíkový usmerňovač je známy aj ako Graetzov mostík a je nevyhnutný pre aplikácie, ktoré vyžadujú stabilný a účinný jednosmerný signál.
Hlavné vlastnosti:
- Zvláda napäťové špičky až do 1000V, čím zabezpečuje ochranu v obvodoch s vysokými elektrickými nárokmi.
- Maximálny jednosmerný prúd 1A, vhodný pre malé zariadenia a elektronické projekty.
- Spätné napätie 700V a úbytok priameho napätia 1,1V pri 1A, čo zaručuje optimálny výkon pri usmerňovaní.
- Maximálna prepäťová prúdová kapacita 50A pre krátkodobé špičky.
- Široký rozsah prevádzkovej teploty od -65ºC do +150ºC, ideálny pre rôzne podmienky prostredia.
- Formát DIP4, ktorý uľahčuje integráciu do dosiek plošných spojov (PCB).
Fungovanie a použitie:
DB107 pozostáva zo štyroch diód, ktoré premieňajú striedavý signál, obsahujúci kladné aj záporné časti, na kladný jednosmerný signál. Na rozdiel od jednoduchej diódy, ktorá využíva iba kladnú časť signálu, mostíkový usmerňovač DB107 využíva obe časti na maximalizáciu účinnosti premeny.
Tento komponent je ideálny pre elektronické projekty, ktoré vyžadujú premenu striedavého prúdu na jednosmerný, ako sú napájacie zdroje, nabíjačky a základné aj pokročilé elektronické systémy.
Okrem toho pri kombinácii s kondenzátorom a Zenerovou diódou umožňuje DB107 získať stabilný a regulovaný jednosmerný prúd, čo je nevyhnutné na ochranu citlivých obvodov.
Kompatibilita:
DB107 je kompatibilný so širokou škálou elektronických obvodov, ktoré vyžadujú usmernenie prúdu, najmä v aplikáciách, kde sú dôležité priestor a účinnosť. Formát DIP4 uľahčuje montáž na štandardné dosky.
Obsah balenia:
- 5 kusov DB107 mostíkový usmerňovač 1000v 1a DIP4.
Tento produkt je spoľahlivé a cenovo výhodné riešenie pre každého nadšenca alebo profesionála v elektronike, ktorý potrebuje kompaktný a účinný mostíkový usmerňovač.
- Zvláda napäťové špičky až do 1000V
- Maximálny jednosmerný prúd 1A
- Spätné napätie 700V
- Úbytok priameho napätia 1,1V pri 1A
- Maximálny prepäťový prúd 50A
- Prevádzková teplota od -65ºC do +150ºC
- Formát DIP4 pre jednoduchú integráciu do PCB
- Balenie obsahuje 5 kusov DB107 mostíkového usmerňovača
Otázky a odpovede zákazníkov
Aké sú rozmery a približná hmotnosť každého mostíka DB107? Čo presne obsahuje balenie?
Každý mostík DB107 v puzdre DIP-4 má rozmery približne 7.8 mm × 7.1 mm × 6 mm a váži menej ako 1 g. Balenie obsahuje 5 kusov DB107.
Na aké napätie a typ vstupného signálu môžem tento usmerňovací mostík pripojiť, aby neprekročil svoje limity?
DB107 podporuje striedavé signály až do približne 700V RMS (1000V špičkovo). Nesmie sa používať so signálmi nad tento limit ani v aplikáciách, ktoré presahujú 1A jednosmerného prúdu na výstupe.
Sú odporúčané nejaké opatrenia pri inštalácii alebo spájkovaní DB107, aby sa zabezpečila jeho životnosť?
Odporúča sa spájkovať pri teplotách nižších ako 260°C, maximálne 10 sekúnd na jeden vývod. Treba sa vyhnúť prehriatiu a komponent montovať s dostatočným vetraním a bez prekročenia menovitého prúdu a napätia, aby sa optimalizovala životnosť.
Aké sú najčastejšie problémy pri používaní mostíkov DB107 a ako sa im dá predísť?
Bežné problémy sú: preťaženie (nadmerný prúd >1A), prepätie (>1000V špičkovo) a nedostatočný odvod tepla. Na prevenciu vyberte komponent podľa maximálnych hodnôt požadovaných obvodom a zabezpečte vetranie. Ak je prekročený menovitý prúd, odporúča sa použiť model s vyššou kapacitou.
Na čo slúži DB107 mostíkový usmerňovač 1000v 1a?
DB107 sa používa na premenu striedavého prúdu na jednosmerný, pričom využíva obe časti striedavého signálu pre účinné usmernenie.
Aký maximálny prúd zvládne DB107?
DB107 zvládne maximálny jednosmerný prúd 1 ampér.
Aké maximálne napätie môže DB107 zvládnuť?
Môže zvládnuť špičkové spätné napätie až do 1000 voltov.
Aký formát má tento mostíkový usmerňovač?
DB107 je v prevedení DIP4, čo uľahčuje jeho montáž na dosky plošných spojov.
Koľko kusov je v balení?
Balenie obsahuje 5 kusov DB107 mostíkový usmerňovač 1000v 1a DIP4.
