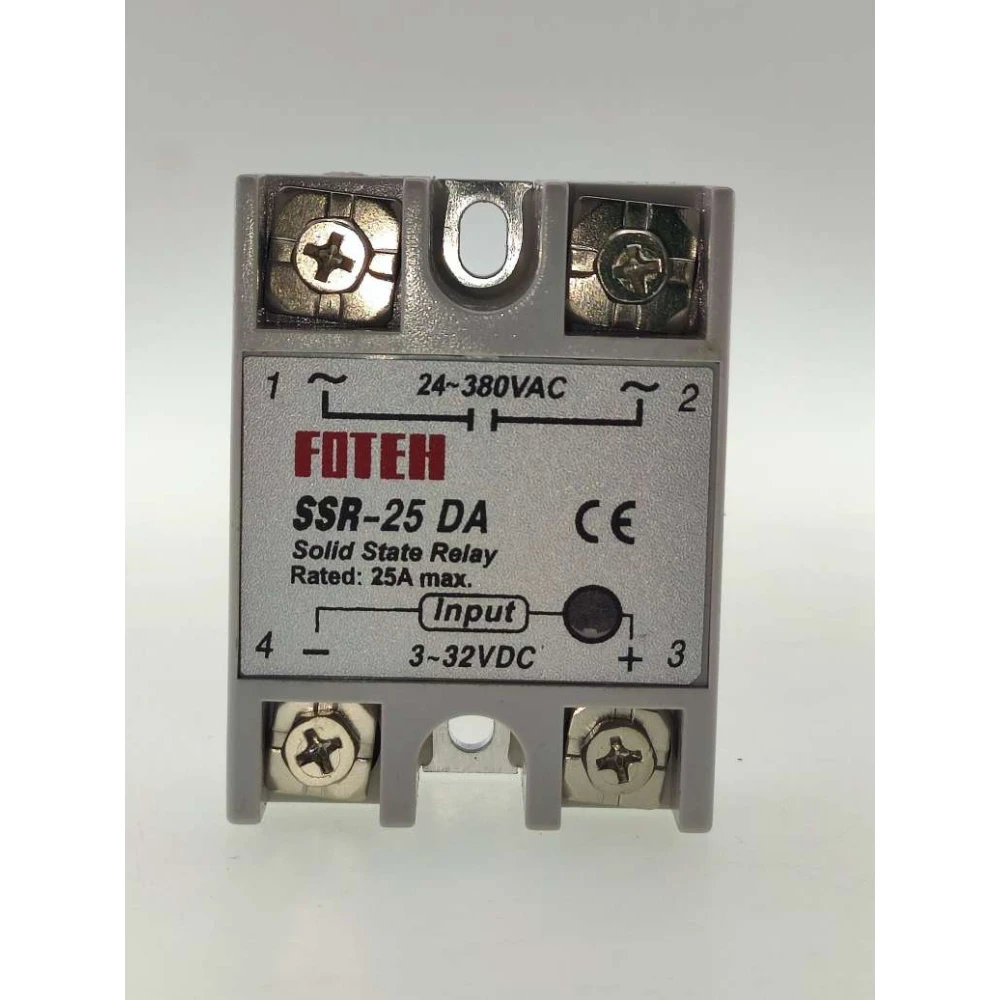

Polovodičové relé Fotek SSR-25 25A na efektívne riadenie

Polovodičové relé Fotek SSR-25 25A je elektronické zariadenie určené na ovládanie elektrických záťaží bez mechanického kontaktu, ktoré ponúka efektívne a spoľahlivé riešenie pre priemyselné aj domáce aplikácie.

Toto relé pracuje s riadiacim signálom nízkeho napätia (3-32 VDC) a dokáže spínať striedavé záťaže až do 25 ampérov, s výstupným napätím medzi 24 a 380 VCA. Jeho bezpohyblivá konštrukcia eliminuje mechanické opotrebenie, zvyšuje životnosť a znižuje údržbu.

Hlavné vlastnosti

• Riadiaci vstup: 3-32 VDC so vstupným prúdom medzi 3 a 25 mA.
• Zaťažiteľnosť: 25A s výstupným napätím 24-380 VCA.
• Nízky úbytok napätia v zapnutom stave: 1.5V, čo zlepšuje energetickú účinnosť.
• Rýchla odozva: 10 ms pri zapnutí aj vypnutí.
• Vysoká odolnosť voči elektromagnetickému rušeniu a vibráciám.
• LED indikátor na sledovanie prevádzkového stavu.
• Kompaktné a korózii odolné prevedenie s montážou pomocou skrutiek.
• Prevádzková teplota: -30 až 75 °C.

Typické použitie

Toto relé je ideálne na ovládanie odporových elektrických spotrebičov, najmä vykurovacích systémov, ako sú elektrické káble a potrubia. Bežne sa používa v prístrojoch na reguláciu teploty a v priemyselnej automatizácii na presné a tiché zapínanie a vypínanie záťaží.

Inštalačné odporúčania

• Odporúča sa ponechať prúdovú rezervu 3/2 vzhľadom na menovitý prúd, aby sa predišlo preťaženiu.
• Pri záťaži nad 5A je dôležité zabezpečiť dostatočný odvod tepla použitím vhodných chladičov pre polovodičové relé.
• Kompatibilné s integrovanými obvodmi TTL, DTL a HTL.

Rozdiely oproti mechanickým relé

Na rozdiel od mechanických relé SSR nemá pohyblivé časti, takže nevzniká hluk, iskrenie ani opotrebenie kontaktov. Vďaka tomu je tichšie, odolnejšie a vhodné pre aplikácie, ktoré vyžadujú rýchle a časté spínanie.

Kompatibilita a údržba

Toto relé je kompatibilné so širokou škálou elektronických a elektrických systémov, pokiaľ sú dodržané parametre prúdu a napätia. Vďaka pevnému bezkontaktnému prevedeniu nevyžaduje častú údržbu.

• Spína elektrické záťaže až do 25A s výstupným napätím 24-380 VCA.
• Riadiaci vstup nízkeho napätia 3-32 VDC a prúd 3-25 mA.
• Rýchly čas spínania 10 ms pri zapnutí aj vypnutí.
• Bezkontaktné prevedenie pre vyššiu životnosť a tichú prevádzku.
• LED indikátor prevádzkového stavu.
• Jednoduchá montáž pomocou skrutiek.
• Kompatibilné s obvodmi TTL, DTL a HTL.
• Pri záťaži nad 5A je potrebný odvod tepla.
