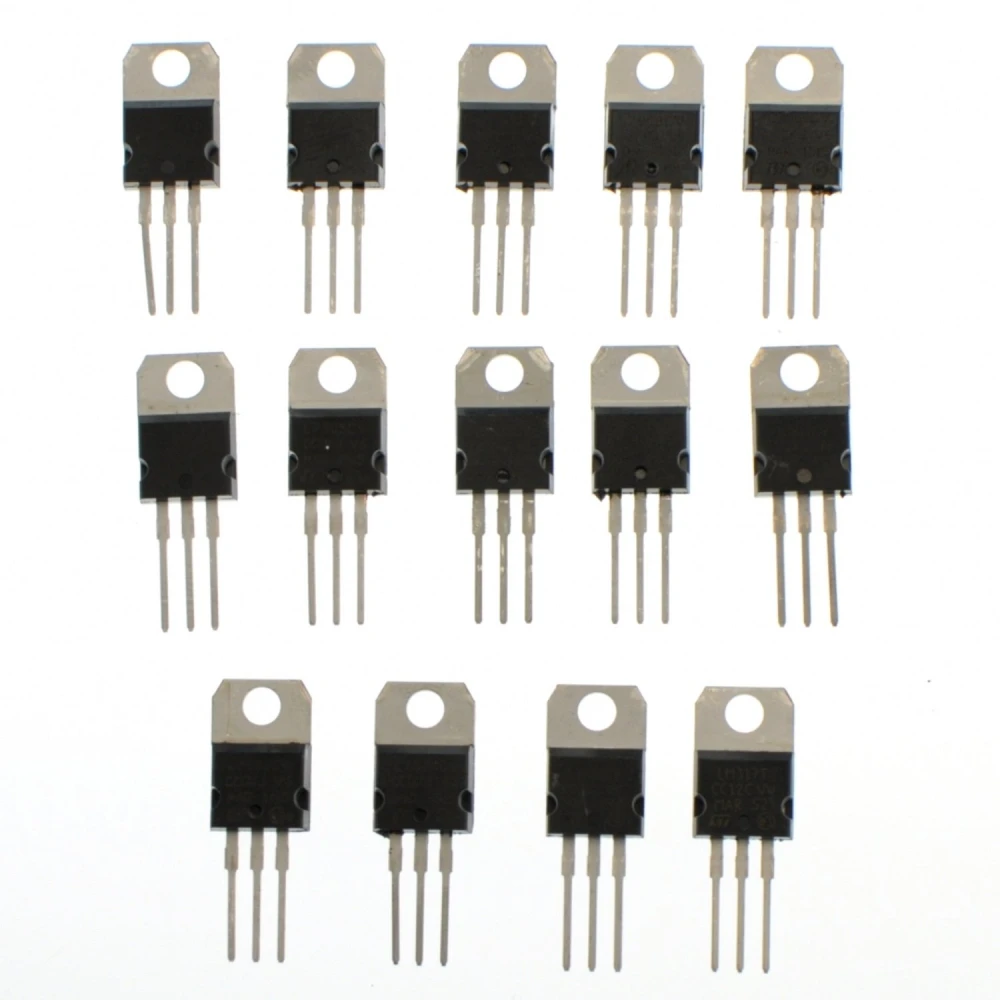

Sada 14 stabilizátorov napätia TO220 – modely L7805 až L7824 a LM317T

Name: Sada 14 stabilizátorov napätia TO220 – modely L7805 až L7824 a LM317T
Brand: satkit
SKU: I030301-pack-14-reguladores
Price: 3.36 EUR
Availability: InStock

Značka: satkit

Buďte prvý, kto ohodnotí tento produkt

3,36€

Vrátane DPH (Bez DPH: 2,80 €)

Množstevné zľavy

Množstvo	Cena	Uložiť
2+	3,23 €	-4%
10+	3,06 €	-9%
20+	2,69 €	-20%

Skladom - Odosielame ihneď

Štandardné doručenie St, Jún 17 - Pi, Jún 19

Expresné doručenie Po, Jún 15 - Ut, Jún 16

Vrátenie do 30 dní

Množstvo

Bezplatné vrátenie do 30 dní

Bezpečná transakcia

Doprava zadarmo Doprava od 4,99€

Jednoduché vrátenie Možnosť vrátenia do 30 dní

Bezpečná platba 100 % bezpečná pokladňa

Záruka kvality Iba originálne produkty

Táto sada 14 stabilizátorov napätia TO220 ponúka kompletné riešenie pre vaše elektronické projekty a opravy. Zahŕňa rôzne modely, ktoré pokrývajú rôzne potreby regulácie napätia od 5V do 24V, ako aj nastaviteľné stabilizátory.

Obsah balenia:

1x L7805 (5V)
1x L7806 (6V)
1x L7808 (8V)
1x L7809 (9V)
1x L7812 (12V)
1x L7815 (15V)
1x L7824 (24V)
1x L7905 (Regulátor negatívneho napätia 5V)
1x L7906 (Regulátor negatívneho napätia 6V)
1x L7908 (Regulátor negatívneho napätia 8V)
1x L7909 (Regulátor negatívneho napätia 9V)
1x L7912 (Regulátor negatívneho napätia 12V)
1x L7915 (Regulátor negatívneho napätia 15V)
1x LM317 (Nastaviteľný regulátor)

Hlavné vlastnosti:

Široká ponuka kladných a záporných stabilizátorov.
Obsahuje nastaviteľný regulátor LM317 pre väčšiu flexibilitu.
Formát TO220, jednoduchá montáž a odvod tepla.
Ideálne pre elektronické projekty, opravy a prototypy.
Kompatibilita s viacerými aplikáciami regulácie napätia.

Typické použitie:

Regulované napájacie zdroje pre elektronické obvody.
DIY projekty a prototypy, ktoré vyžadujú rôzne napätia.
Oprava a údržba elektronických zariadení.
Vzdelávacie aplikácie na učenie sa o regulácii napätia.

Kompatibilita: Táto sada je kompatibilná s väčšinou elektronických projektov a zariadení, ktoré vyžadujú stabilnú a spoľahlivú reguláciu napätia. Vďaka formátu TO220 sa dá jednoducho integrovať do dosiek a existujúcich systémov.

So sadou stabilizátorov napätia TO220 od satkit budete mať po ruke všestranné a kompletné riešenie pre všetky vaše potreby regulácie napätia v elektronike.

Obsahuje 14 stabilizátorov napätia vo formáte TO220.
Modely od L7805 (5V) po L7824 (24V) a záporné stabilizátory L7905 až L7915.
Obsahuje nastaviteľný regulátor LM317 pre vlastné napätia.
Ideálne pre elektronické projekty, opravy a prototypy.
Jednoduchá montáž a odvod tepla vďaka puzdru TO220.

Otázky a odpovede zákazníkov

Aké sú hlavné funkcie a výhody balenia 14 rôznych napäťových regulátorov v jednom sete?

Set poskytuje širokú univerzálnosť pre elektronické projekty, pretože každý regulátor dodáva iné pevné alebo nastaviteľné napätie, pokrývajúce rozsahy od +5V do +24V a záporné od -5V do -15V, plus nastaviteľný model (LM317T). To umožňuje používateľovi prispôsobiť set rôznym potrebám napájania bez nutnosti kupovať každý regulátor samostatne.

Aké sú hlavné technické špecifikácie priložených regulátorov (veľkosť, puzdro, tolerancia napätia a maximálny prúd)?

Všetky priložené regulátory používajú puzdro TO220 so štandardnými rozmermi približne 10 mm x 15 mm x 4.5 mm. Typická tolerancia regulácie je ±2% až ±4%. Maximálny výstupný prúd býva 1.0 až 1.5 A v závislosti od modelu a odporúčané maximálne vstupné napätie je 35V DC (voči zemi) pre kladné aj záporné modely. LM317T ponúka nastavovanie v rozsahu 1.25V až 37V.

Sú tieto regulátory kompatibilné so zdrojmi AC a DC a aké sú požiadavky na filtráciu a tepelný odvod?

Sú kompatibilné iba s DC napätím na vstupe. Ak sa použije AC zdroj, musí sa pred vstupom do regulátora vhodne usmerniť a odfiltrovať. Je kritické použiť kvalitný filtračný kondenzátor (≥ 470 μF) na vstupe a pri vyššom zaťažení alebo veľkých rozdieloch napätia sa odporúča pripojiť chladič k puzdru TO220, aby sa neprekročila teplota spoja 125 °C.

Aké bežné problémy sa môžu vyskytnúť pri používaní týchto regulátorov a ako ich riešiť?

Najčastejšie problémy zahŕňajú prehrievanie (kvôli chýbajúcemu chladiču), nadmerné poklesy napätia (ak je vstupné napätie príliš blízko výstupnému) a šum na výstupe (pri nedostatočnej filtrácii). Aby ste týmto problémom predišli, dodržujte minimálny rozdiel vstup/výstup (typický dropout 2V), použite chladič pri prúde nad 0.5A a umiestnite odporúčané filtračné kondenzátory podľa datasheetov.

Aké praktické rozdiely sú medzi pevným regulátorom ako L7805 a nastaviteľným ako LM317 a kedy sa oplatí použiť ktorý?

L7805 a podobné regulátory dodávajú pevné, preddefinované napätie, takže sú ideálne pre obvody, kde je potrebné stabilné a známe napätie. LM317 je nastaviteľný (rozsah 1.25V–37V) a je užitočný vtedy, keď je potrebné vlastné alebo experimentálne napätie. Voľba závisí od toho, či obvod vyžaduje flexibilitu (LM317), alebo jednoduchosť a stabilitu (pevné regulátory).

Aké modely obsahuje sada stabilizátorov napätia TO220?

Sada obsahuje 14 stabilizátorov: L7805, L7806, L7808, L7809, L7812, L7815, L7824, L7905, L7906, L7908, L7909, L7912, L7915 a LM317.

Aký je rozdiel medzi stabilizátormi L7805 a L7824?

L7805 reguluje na 5V, zatiaľ čo L7824 reguluje na 24V; oba sú kladné stabilizátory vo formáte TO220.

Na čo sa používa regulátor LM317 v sade?

LM317 je nastaviteľný regulátor, ktorý umožňuje nastaviť rôzne výstupné napätia podľa potreby projektu.

Sú tieto stabilizátory kompatibilné s bežnými elektronickými projektmi?

Áno, tieto stabilizátory sú kompatibilné s väčšinou elektronických projektov, ktoré vyžadujú regulované a stabilné napätie.
