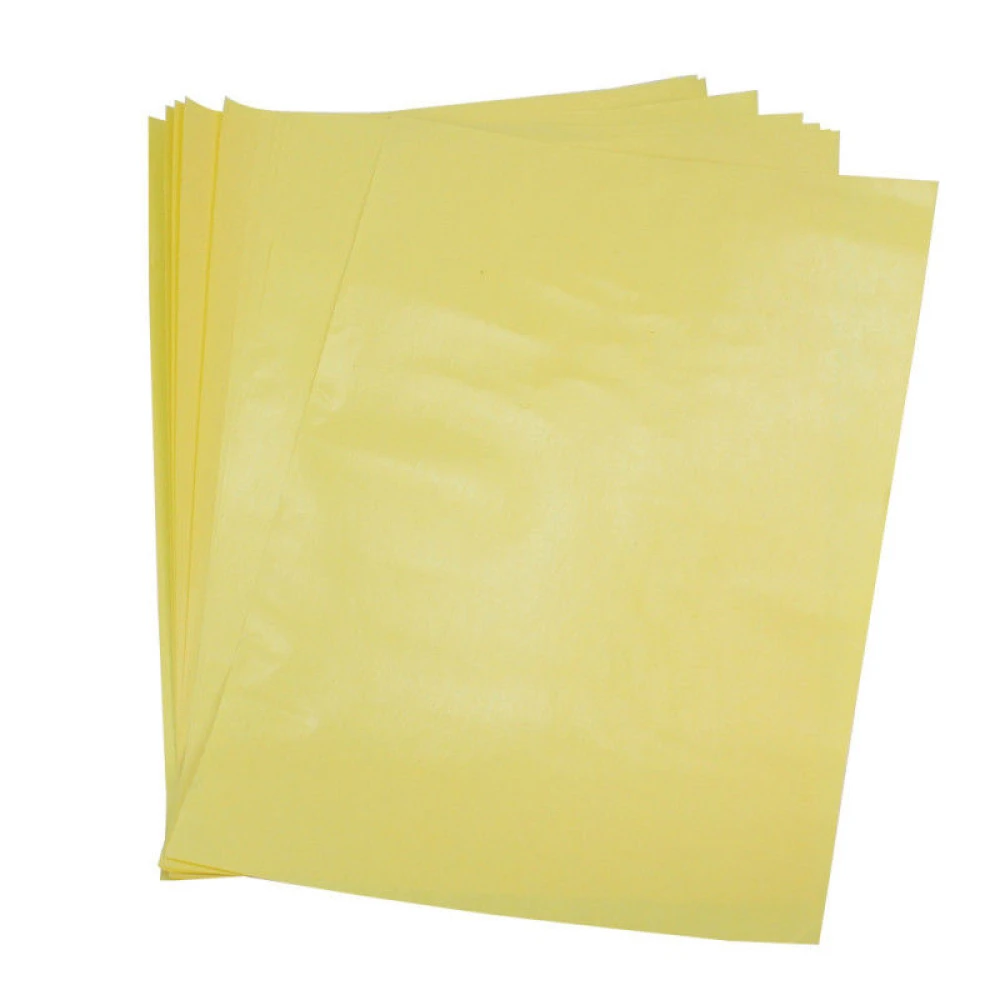

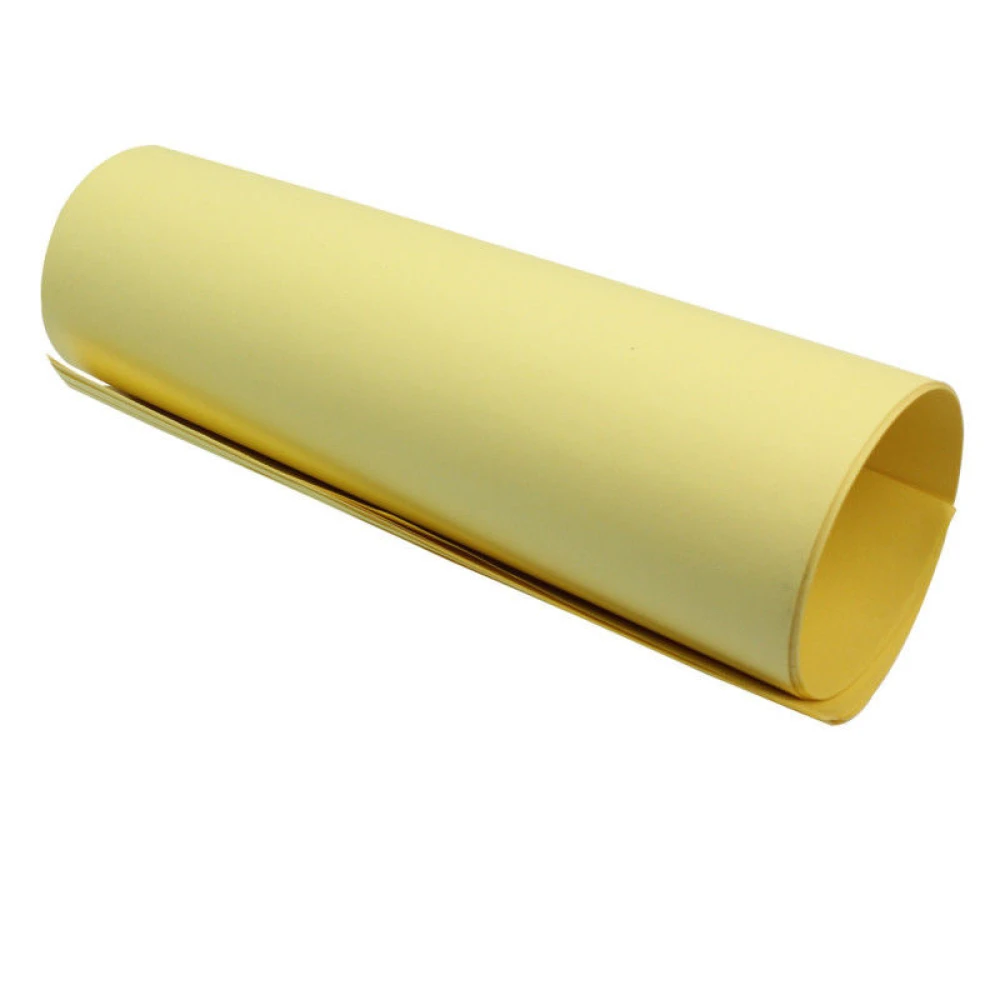

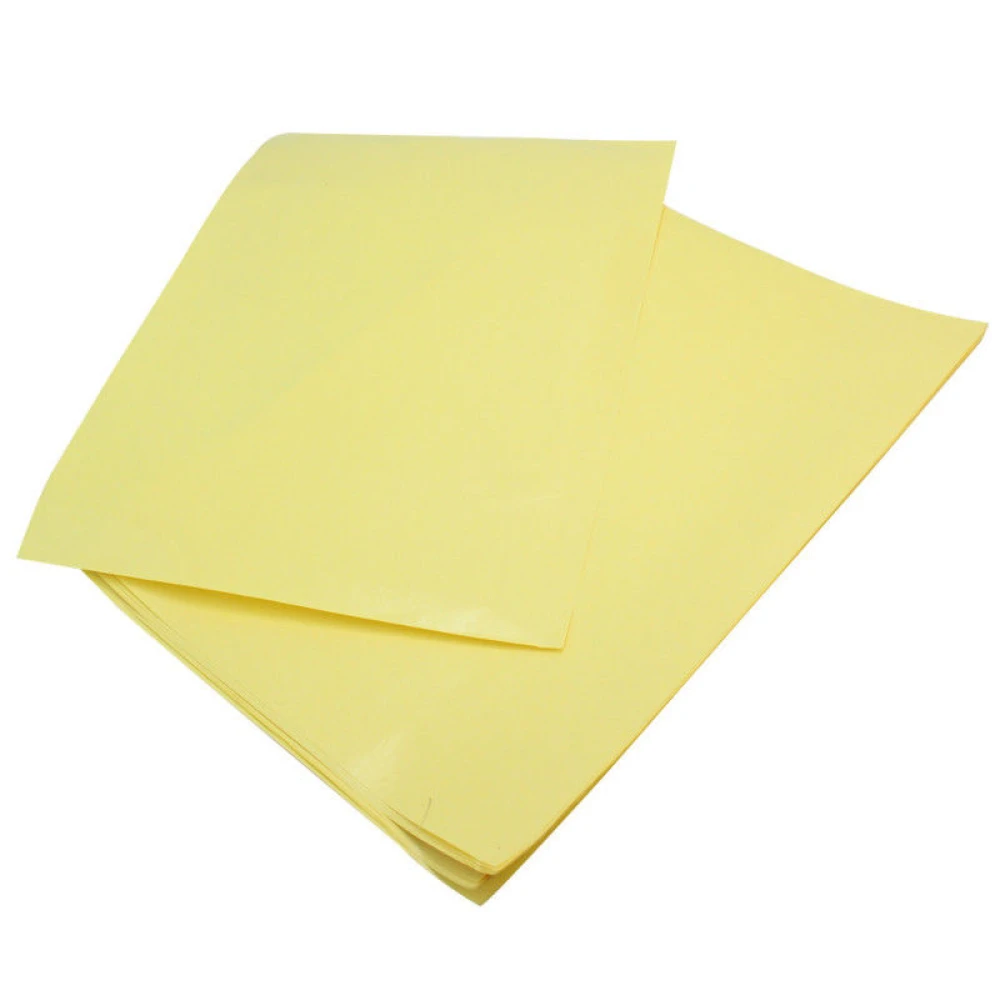

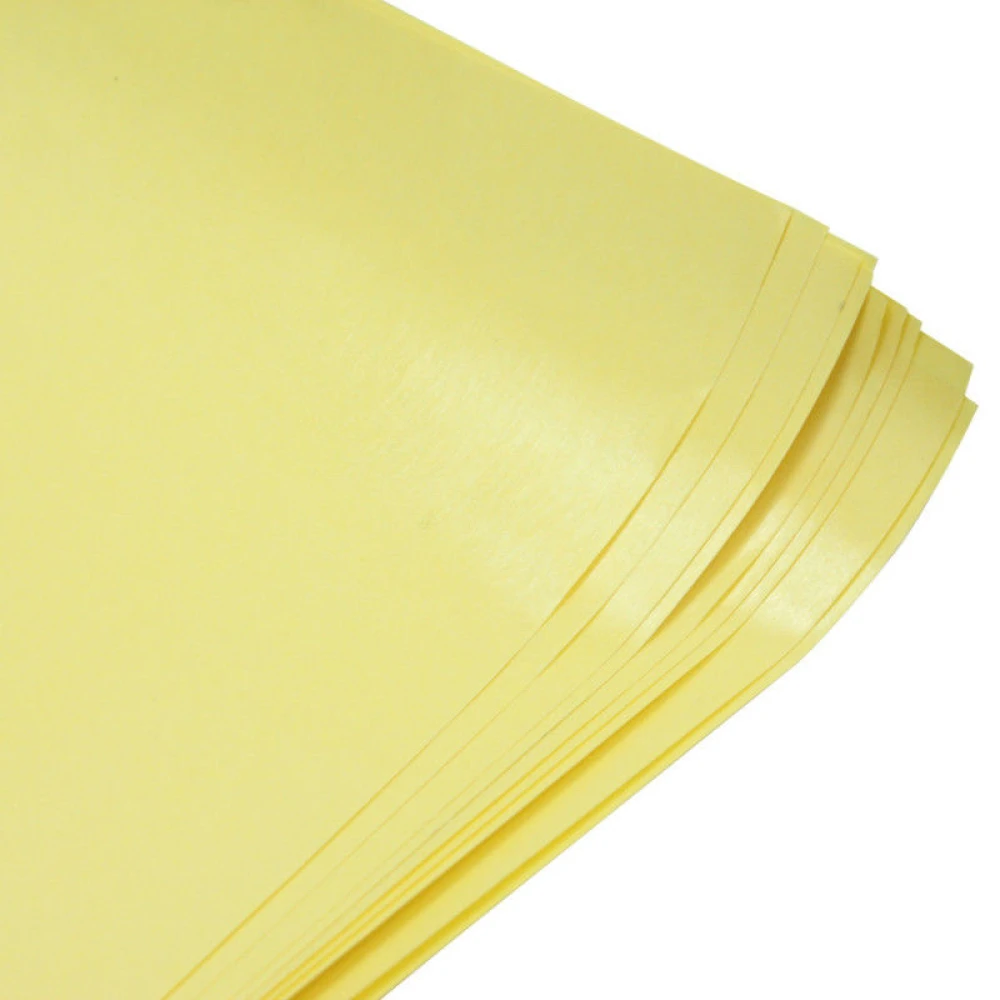

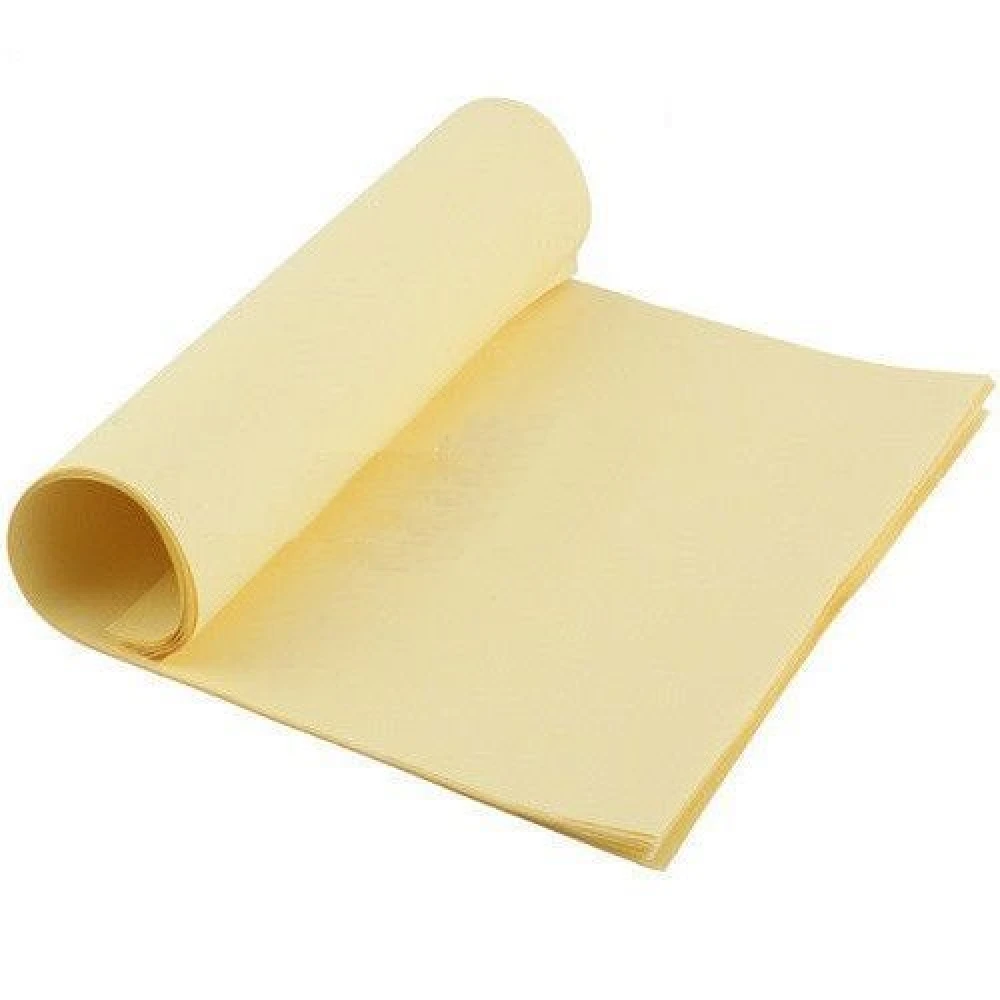

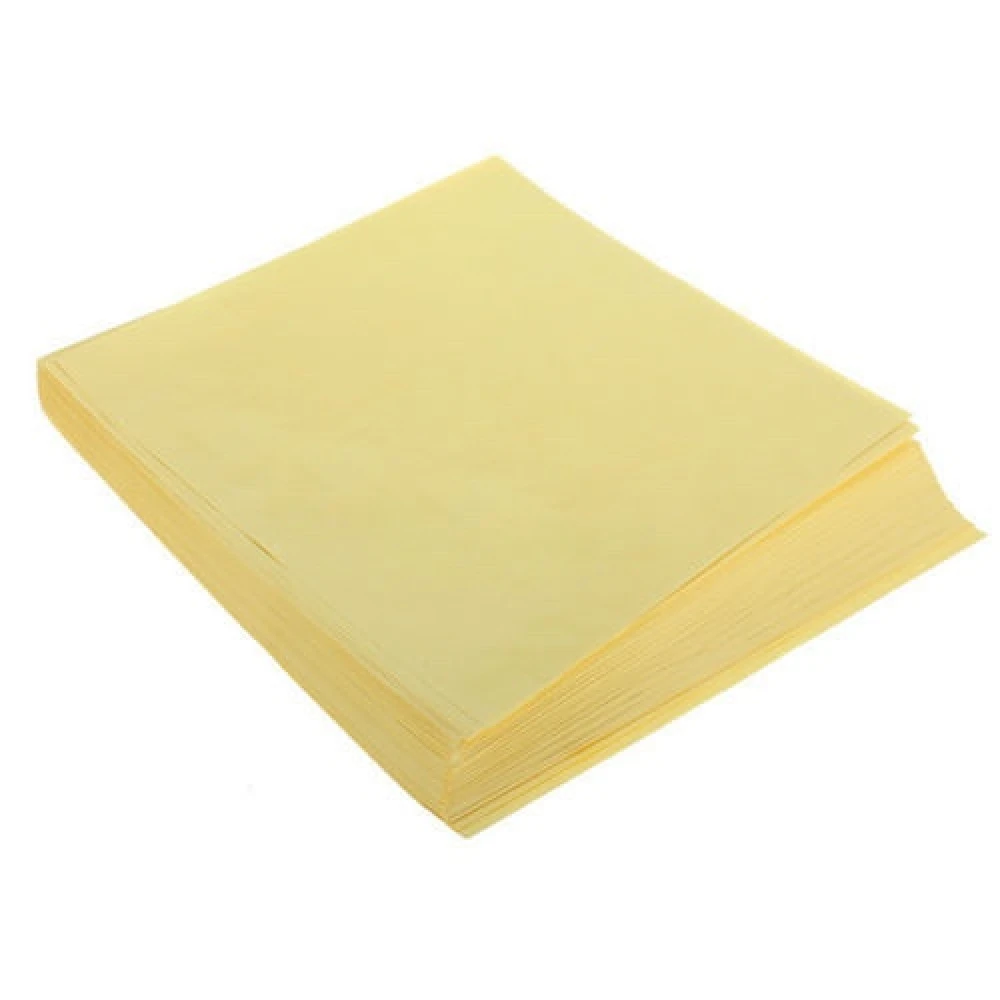

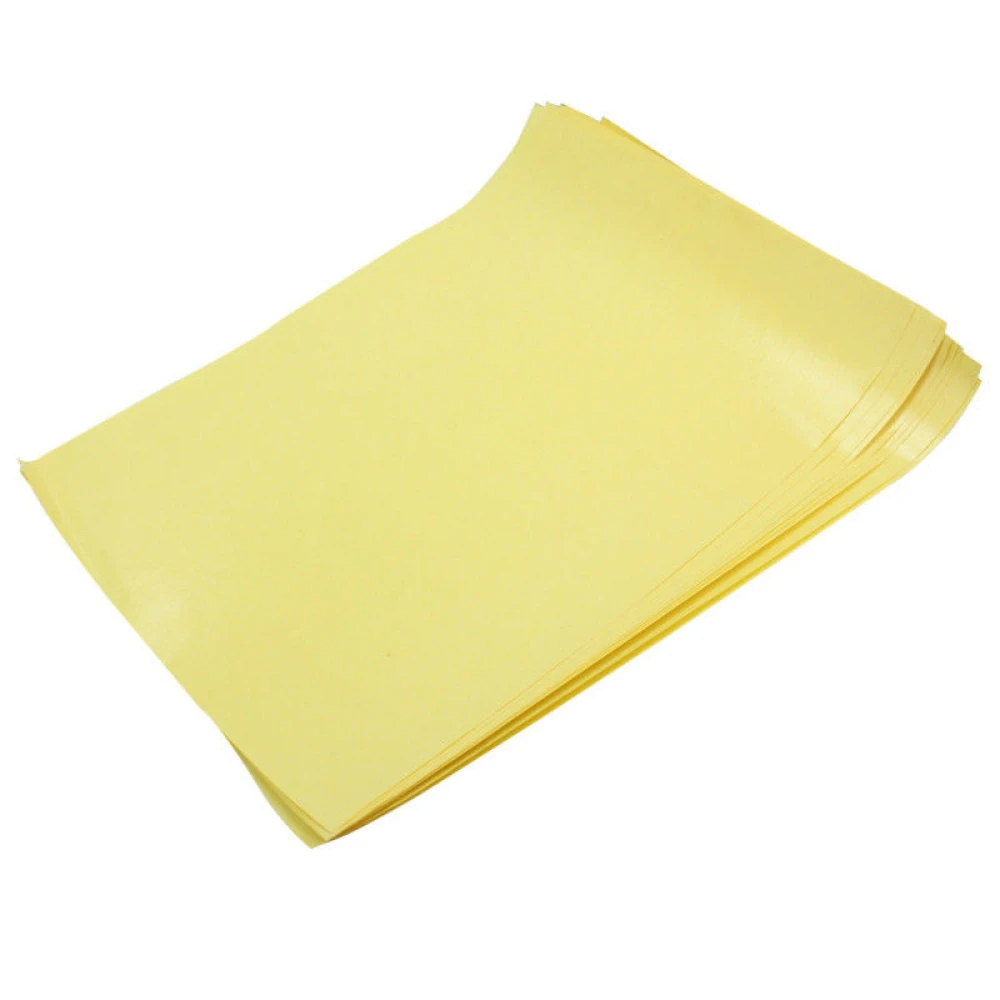

10 ks hárkov tepelné transfer fólie A4 pre PCB a DIY obvody
Značka: satkit
2,04€
Vrátane DPH (Bez DPH: 1,70 €)
Skladom - Odosielame ihneď
Štandardné doručenie
Po, Máj 18 - St, Máj 20
Expresné doručenie
Št, Máj 14 - Pi, Máj 15
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty
Popis produktu:
Týchto 10 hárkov tepelné transfer fólie PCB A4 je navrhnutých tak, aby uľahčili prenos návrhov plošných spojov z papiera na medené dosky pomocou techniky toneru a aplikácie tepla a tlaku. Sú ideálne pre DIY projekty elektronických obvodov a umožňujú vytvárať PCB dosky s vysokou presnosťou a efektivitou.
Hlavné vlastnosti:
- Formát A4 (297 x 210 mm), žltá farba.
- Materiál: papier špeciálne upravený na tepelný transfer.
- Kompatibilné výhradne s laserovými tlačiarňami, keďže plastový toner vytvára odolnú masku voči kyseline.
- Umožňuje prenos návrhov na následné chemické leptanie medených dosiek.
- Ideálne pre DIY projekty obvodov a výrobu PCB dosiek.
- Vysoká presnosť prenosu a možnosť výroby obojstranných dosiek.
Spôsob použitia:
- Vytlačte návrh obvodu na hárku tepelného transferu pomocou laserovej tlačiarne.
- Aplikujte teplo a tlak pomocou laminátora alebo žehličky pri teplote medzi 150 a 180 stupňami Celzia, aby sa toner preniesol na medenú dosku.
- Po prenose papier opatrne odstráňte.
- Dosku ponorte do roztoku chloridu železitého, aby sa naleptali oblasti nechránené tonerom.
- Napokon dosku očistite odstránením toneru, aby sa odhalil vytlačený obvod.
Upozornenia:
- Nepoužívajte atramentové tlačiarne, pretože s týmto papierom nefungujú.
- Odporúčané pre domáce alebo malé kancelárske laserové tlačiarne.
- Podľa zariadenia a projektu môže byť potrebné upraviť čas a teplotu.
Výhody používania týchto tepelné transfer fólie PCB A4:
- Vysoká presnosť preneseného návrhu.
- Zníženie nákladov pri výrobe PCB dosiek.
- Rýchlosť pri výrobe plošných spojov.
- Možnosť výroby obojstranných dosiek.
Kompatibilita a odporúčania:
Tieto hárky sú navrhnuté výhradne pre laserové tlačiarne. Ich funkčnosť s inými typmi tlačiarní nie je zaručená. Pre najlepšie výsledky sa odporúča používať malé formáty laserových tlačiarní a podľa potreby upraviť parametre tlače a transferu.
Obsah balenia:
- 10 hárkov tepelné transfer papier A4 pre PCB a DIY obvody.
- Formát A4 (297 x 210 mm) v žltej farbe
- Kompatibilné iba s laserovými tlačiarňami na tepelný transfer
- Umožňuje prenos návrhov plošných spojov na medené dosky
- Ideálne pre DIY projekty výroby PCB dosiek
- Vysoká presnosť a možnosť obojstranných dosiek
- Balenie obsahuje 10 hárkov na viacnásobné použitie
Otázky a odpovede zákazníkov
Aké výhody ponúka tento termotransferový papier oproti iným metódam výroby domácich PCB?
Termotransferový papier typu A4 umožňuje presný a definovaný prenos toneru z laserovej tlačiarne na medenú dosku, čím znižuje chyby pri zarovnaní a zlepšuje detailnosť vodičov v porovnaní s metódami ako pauzovací papier alebo samolepiace fólie. Hlavnou výhodou je vysoké rozlíšenie a kompatibilita s bežným domácim vybavením (laserová tlačiareň a žehlička alebo laminátor), hoci výsledná kvalita závisí od parametrov prenosu a konkrétneho návrhu.
Aká je hrúbka a hmotnosť každej hárky a existuje nejaká prijateľná odchýlka medzi šaržami?
Hárky termotransferového papiera mávajú približnú hrúbku 70 až 80 µm a hmotnosť 4 až 5 g na hárok (vo formáte A4: 297 x 210 mm). V dôsledku výrobného procesu existujú minimálne tolerancie (±5 µm), ktoré však zvyčajne neovplyvňujú proces prenosu pri väčšine DIY aplikácií.
Je tento papier kompatibilný so všetkými laserovými tlačiarňami a aké sú teplotné limity počas prenosu?
Papier je kompatibilný so štandardnými laserovými tlačiarňami (domácimi aj firemnými), pokiaľ podporujú formát A4. Nie je vhodný pre atramentové tlačiarne. Znesie teploty termotransferu medzi 150 a 180 °C, a to pri laminátoroch aj domácich žehličkách. Prekročenie 190 °C môže papier poškodiť a sťažiť jeho oddelenie po prenose.
Aké sú najčastejšie problémy pri prenose na PCB a ako sa im dá predísť?
Najčastejšie problémy sú slabá priľnavosť toneru, zle definované okraje alebo neúplný prenos. Zvyčajne sú spôsobené nedostatočnou teplotou (menej ako 150 °C), krátkym časom kontaktu alebo nevhodným tlakom. Pre lepšie výsledky sa odporúča dôkladne vyčistiť medenú dosku, tlačiť s vysokou hustotou toneru a experimentovať s časom a teplotou v odporúčanom rozsahu (1–2 minúty pri 150–180 °C).
Vyžaduje si skladovanie hárkov nejakú špeciálnu údržbu, aby sa zachovala ich životnosť?
Na zachovanie hárkov ich treba skladovať na suchom mieste, bez priameho slnečného žiarenia, pri teplote 15 až 25 °C, aby sa predišlo deformáciám alebo strate povrchových vlastností. Odporúča sa ponechať ich v pôvodnom balení až do použitia. Vlhkosť môže znížiť schopnosť prenosu, preto je suché prostredie nevyhnutné.
Môžem tieto fólie použiť s atramentovou tlačiarňou?
Nie, tieto fólie sú kompatibilné iba s laserovými tlačiarňami kvôli zloženiu toneru potrebného na tepelný transfer.
Aký majú hárky tepelné transfer fólie rozmer?
Každý hárok má formát A4, teda 297 x 210 mm.
Ako sa prenáša návrh na medenú dosku?
Návrh sa vytlačí laserovou tlačiarňou na hárok a potom sa pomocou laminátora alebo žehličky aplikuje teplo a tlak na prenos toneru na medenú dosku.
Dajú sa tieto fólie použiť na obojstranné dosky?
Áno, tieto fólie umožňujú výrobu obojstranných plošných spojov s vysokou presnosťou.
Aké opatrenia mám dodržať pri používaní týchto fólií?
Odporúča sa používať malé formáty laserových tlačiarní a podľa zariadenia upraviť čas a teplotu. Nepoužívajte atramentové tlačiarne.
