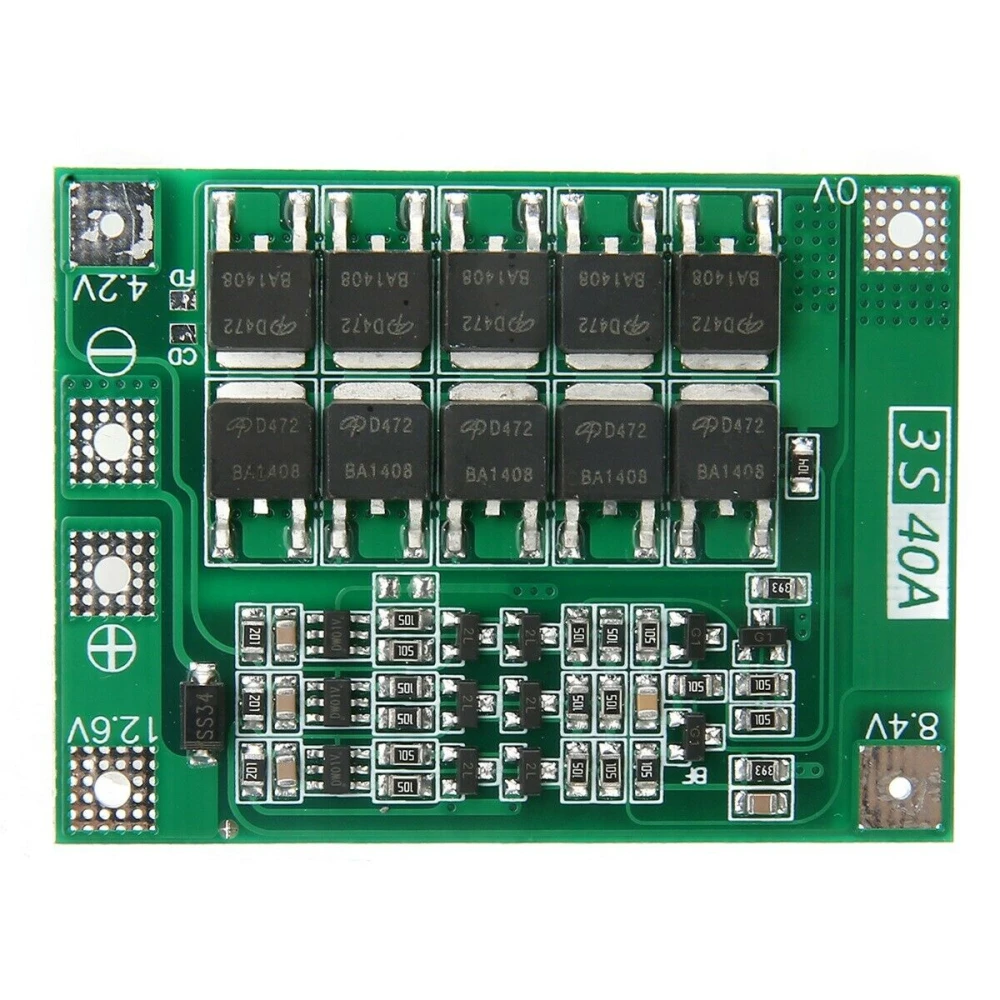

Ochranná doska PCB 3S 40A pre lítiovú batériu - vylepšená verzia
Značka: satkit
3,00€
Vrátane DPH (Bez DPH: 2,50 €)
Skladom - Odosielame ihneď
Štandardné doručenie
Ut, Máj 19 - Št, Máj 21
Expresné doručenie
Pi, Máj 15 - Po, Máj 18
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty

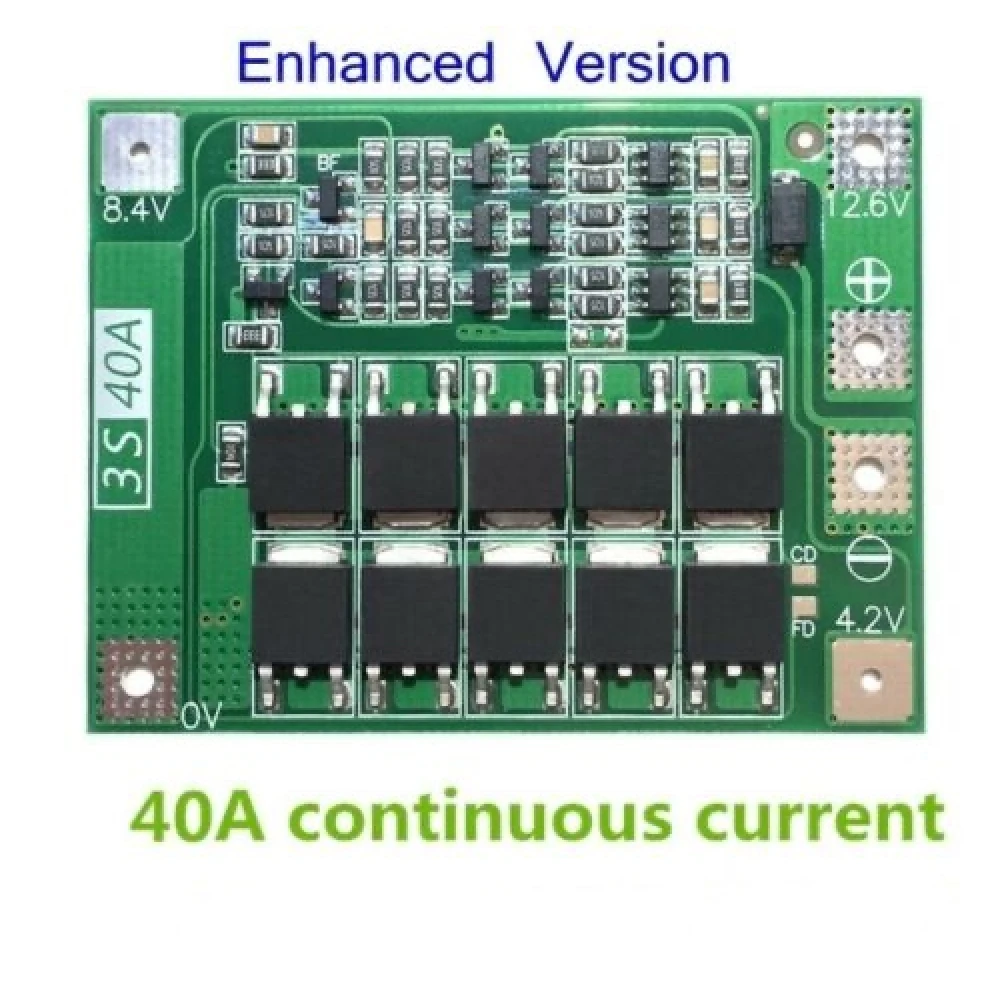

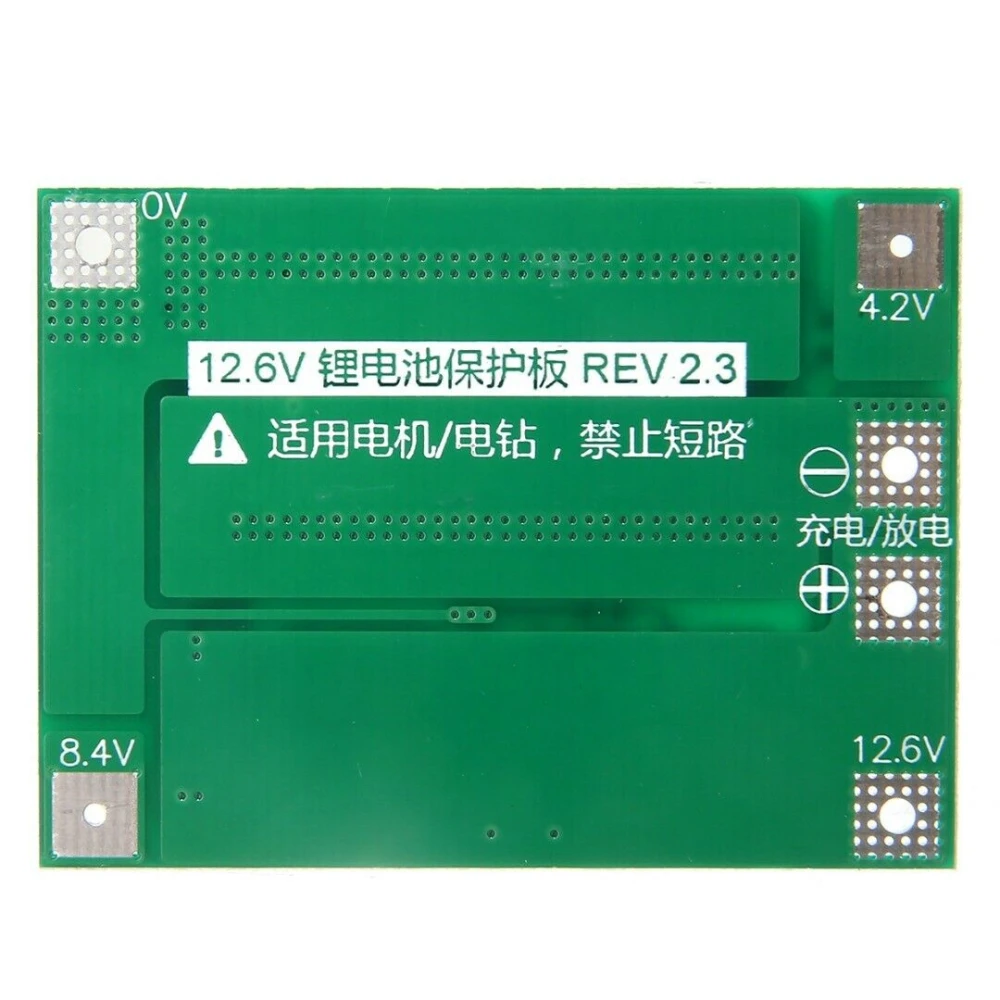

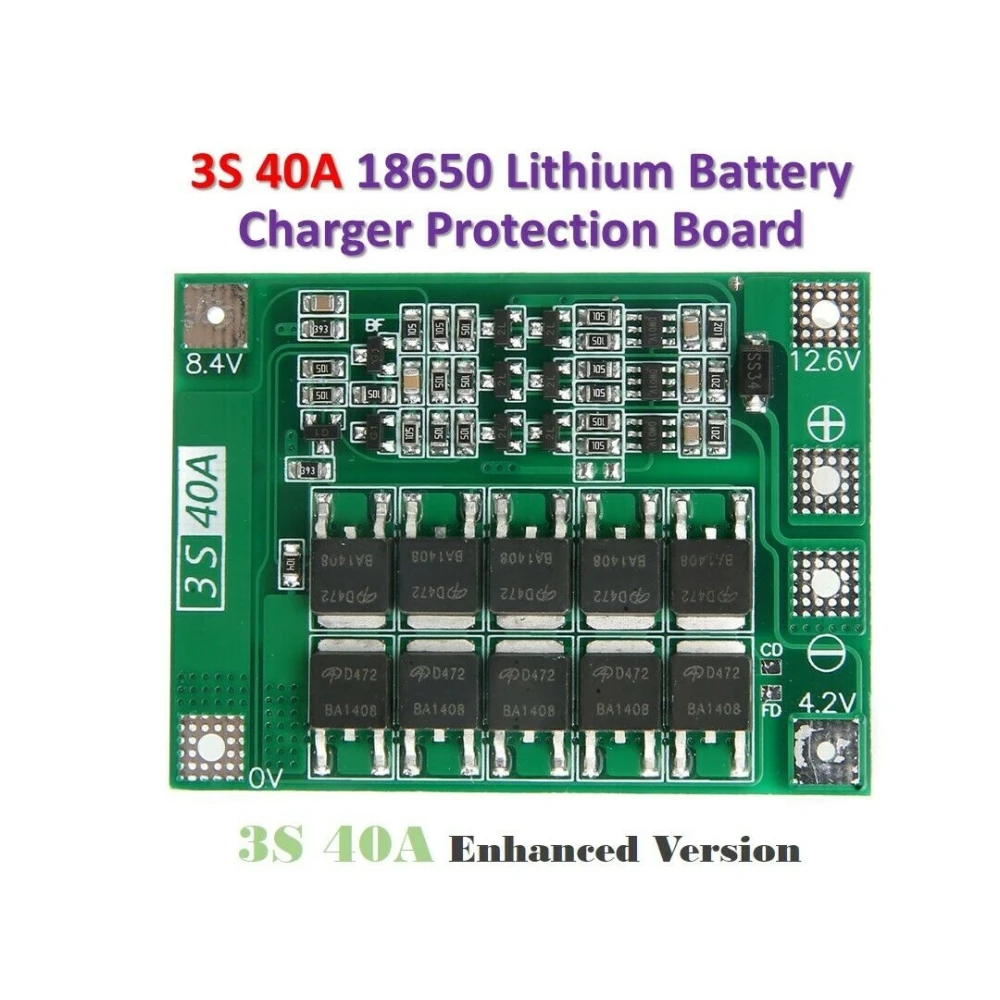

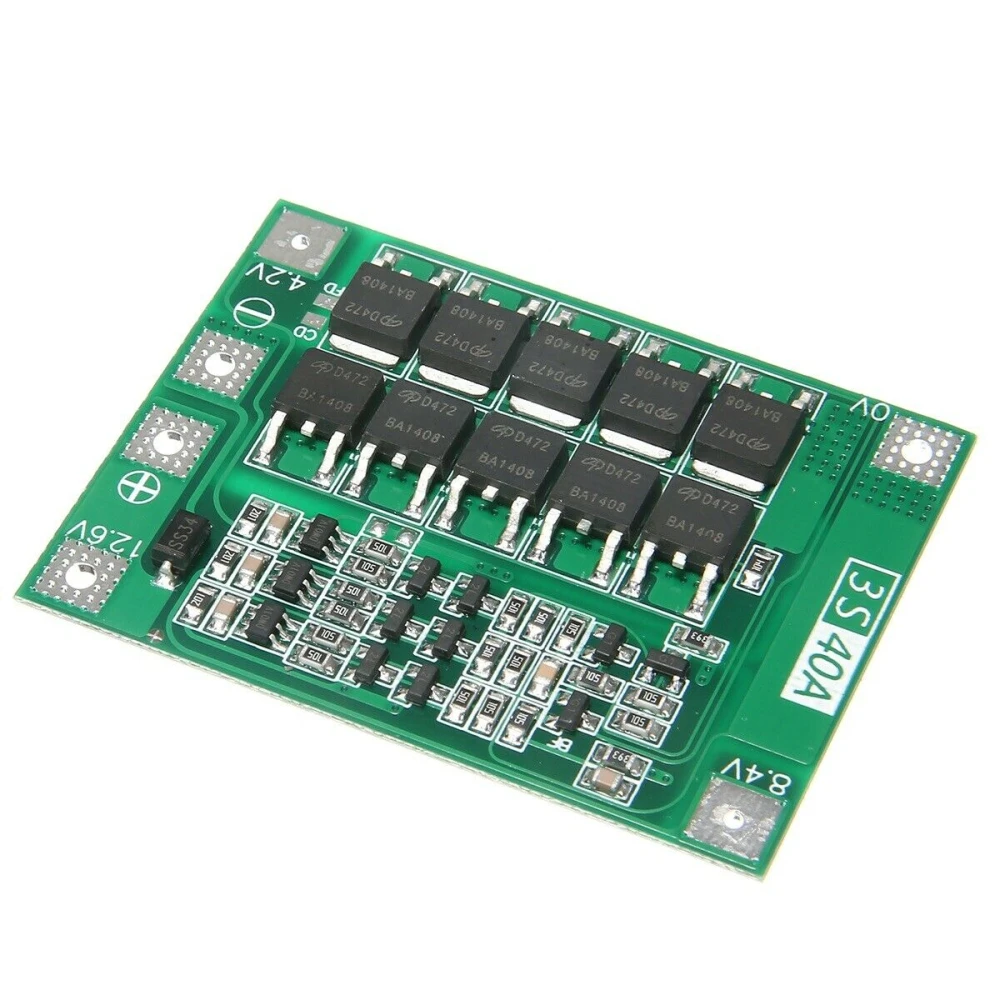

Ochranná doska PCB 3S 40A pre lítiovú batériu - vylepšená verzia
Táto ochranná doska PCB je pokročilé riešenie navrhnuté na ochranu lítiových batérií v zapojení 3S (tri články v sérii). Je ideálna pre batérie s menovitým napätím 3,6V a 3,7V, vrátane bežných modelov ako 18650, 26650 a lítium-polymérových batérií. Jej vylepšený dizajn poskytuje spoľahlivú ochranu proti prebitiu, nadmernému vybitiu a skratu.
Hlavné vlastnosti
- Menovité napätie: Kompatibilná s lítiovými batériami 3,6V a 3,7V.
- Nabíjacie napätie: Medzi 12,6V a 13,6V.
- Trvalý vybíjací prúd: Až 40A (pri nedostatočnom chladení sa odporúča znížiť prúd).
- Trvalý nabíjací prúd: Až 20A.
- Materiál: Vysokokvalitná PCB doska.
- Farba: Zelená.

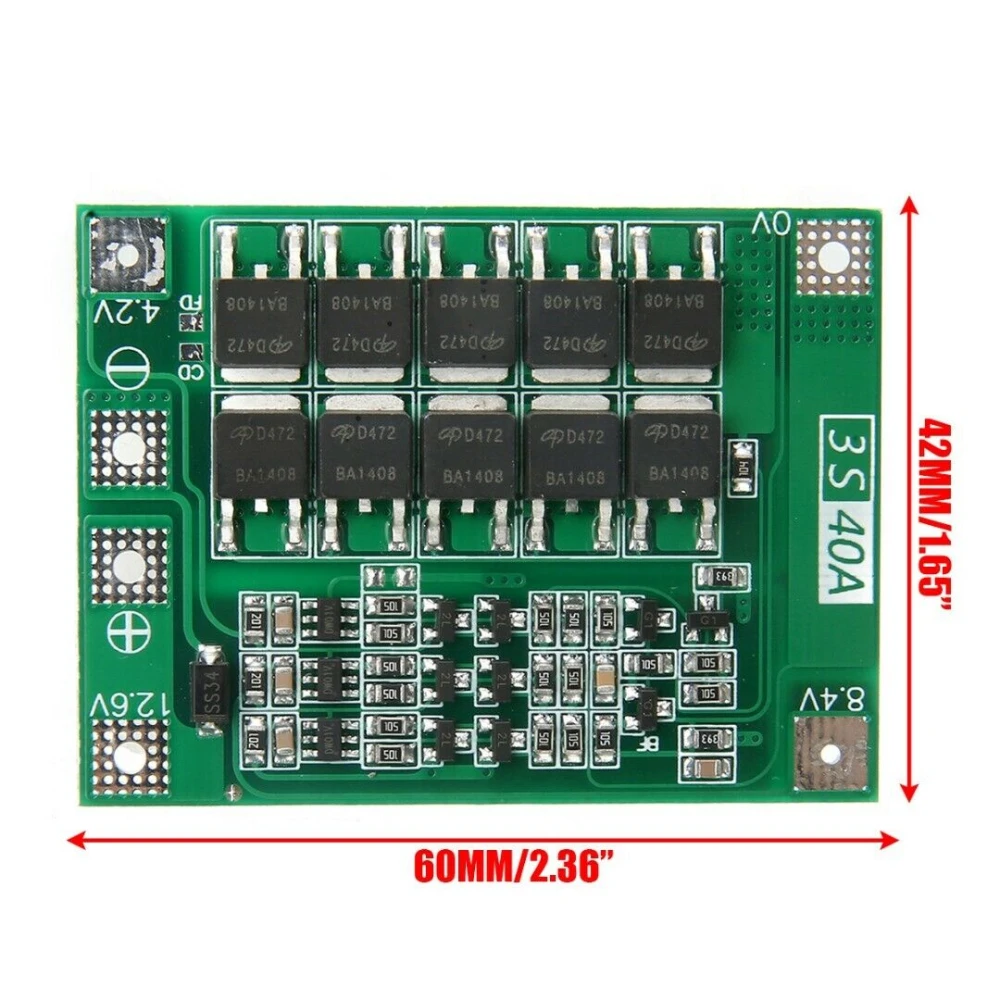

- Rozmery: 41 x 55 x 3.4 mm.
Špecifikácie a použitie

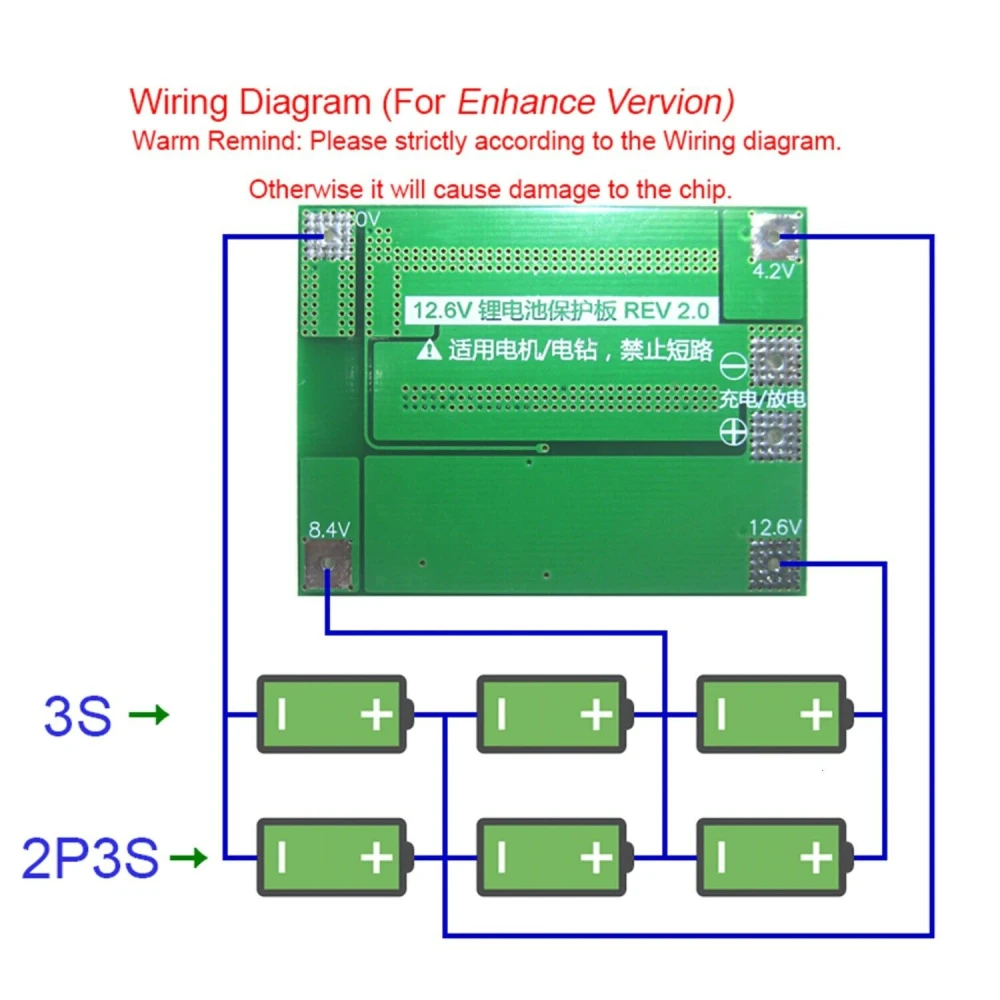

Pre úspešné spustenie sa odporúča použiť tri batérie s výkonom 15C-20C alebo šesť batérií s výkonom 10C-15C. Inštalácia musí presne dodržiavať schému zapojenia s napätiami 0V, 4,2V, 8,4V, 12,6V a 16,8V, pričom sa treba vyhnúť úmyselným skratom.
Pri použití dosky so záťažou sa odporúča pripojiť nepolárny kondenzátor s kapacitou medzi 10uF a 100uF a napätím vyšším ako 25V medzi kladný a záporný pól, aby sa zabránilo spätným špičkám, ktoré môžu poškodiť systém.
Ak sa používajú štyri skupiny batérií zapojené do série, je nevyhnutné zabezpečiť, aby bolo napätie každej skupiny rovnaké. V opačnom prípade je potrebné každú batériu nabiť samostatne pred ich zapojením do série.
Balenie obsahuje
- 1 x Ochranná doska PCB 3S 40A vylepšená verzia pre lítiovú batériu.
Kompatibilita
Kompatibilná s lítiovými batériami 3S, vrátane modelov 18650, 26650 a lítium-polymérových batérií s menovitým napätím 3,6V a 3,7V.
Výhody
- Účinná ochrana proti prebitiu a nadmernému vybitiu.
- Vysoká prúdová zaťažiteľnosť pre náročné aplikácie.
- Kompaktný a odolný dizajn.
- Jednoduchá inštalácia podľa odporúčanej schémy zapojenia.
- Kompatibilná s lítiovými batériami 3S (3,6V a 3,7V) vrátane 18650 a 26650
- Trvalý vybíjací prúd až 40A pre vysoký výkon
- Trvalý nabíjací prúd až 20A pre bezpečné nabíjanie
- Kompaktné rozmery: 41x55x3.4mm, zelená farba
- Obsahuje odporúčaný kondenzátor na zabránenie spätným špičkám
- Pre optimálne spustenie vyžaduje batérie s výkonom 15C-20C
- Inštalácia podľa schémy zapojenia 0V až 16,8V
- Vysokokvalitný PCB materiál pre odolnosť a ochranu
Otázky a odpovede zákazníkov
Aké sú rozmery a približná hmotnosť dosky a čo obsahuje balenie?
Doska meria 41 mm x 55 mm x 3,4 mm a je vyrobená zo zelenej PCB. Obsah balenia zahŕňa iba 1 kus ochrannej dosky; káble, konektory ani fyzický manuál nie sú súčasťou. Typická hmotnosť dosky týchto rozmerov je menej ako 25 g.
Aké prúdové obmedzenia alebo riziko prehriatia mám zvážiť počas inštalácie?
Odporúčaný maximálny nepretržitý vybíjací prúd je 40 A a nabíjací 20 A. Ak vetranie nie je dostatočné, odporúča sa znížiť prúd, aby sa predišlo prehriatiu PCB. Prekročenie týchto limitov môže spôsobiť predčasnú aktiváciu ochrany alebo poškodenie dosky. Odporúča sa prevádzka v bezpečnom rozsahu a kontrola teplôt počas prvých použití.
Ako sa táto ochranná doska 3S 40A porovnáva so štandardnými modelmi s nižším prúdom v scenároch s vysokou spotrebou?
V scenároch s vysokou spotrebou táto doska zvláda až 40 A nepretržitého vybíjania, zatiaľ čo štandardné modely zvyčajne ponúkajú 10–20 A. Vyšší prúd umožňuje napájať motory a zariadenia s vyšším výkonom, hoci vyžaduje batérie schopné dodať takýto prúd (minimálne 15C–20C na článok). Použitie v náročných aplikáciách je možné, ak sa dodržia tepelné limity.
Pre aký typ batérií je táto ochranná doska kompatibilná?
Je kompatibilná s lítiovými batériami 3S, vrátane modelov 18650, 26650 a lítium-polymérových batérií s menovitým napätím 3,6V a 3,7V.
Aký maximálny vybíjací prúd táto doska zvládne?
Zvládne maximálny trvalý vybíjací prúd 40A, hoci pri nevhodnom chladení sa odporúča znížiť ho.
Na čo si mám dať pozor pri inštalácii dosky?
Treba presne dodržať schému zapojenia s napätiami 0V, 4,2V, 8,4V, 12,6V a 16,8V a vyhnúť sa skratom. Okrem toho sa odporúča pripojiť nepolárny kondenzátor na zabránenie spätným špičkám.
Obsahuje aj nejaké ďalšie príslušenstvo?
Obsahuje 1 ochrannú dosku PCB 3S 40A vo vylepšenej verzii. Na zlepšenie ochrany pri nabíjaní sa odporúča použiť nepolárny kondenzátor (nie je súčasťou balenia).
Môžem použiť batérie s rôznym napätím zapojené do série?
Nie je to odporúčané. Ak napätia nie sú rovnaké, každú batériu treba pred zapojením do série nabiť samostatne, aby sa predišlo poškodeniu.
