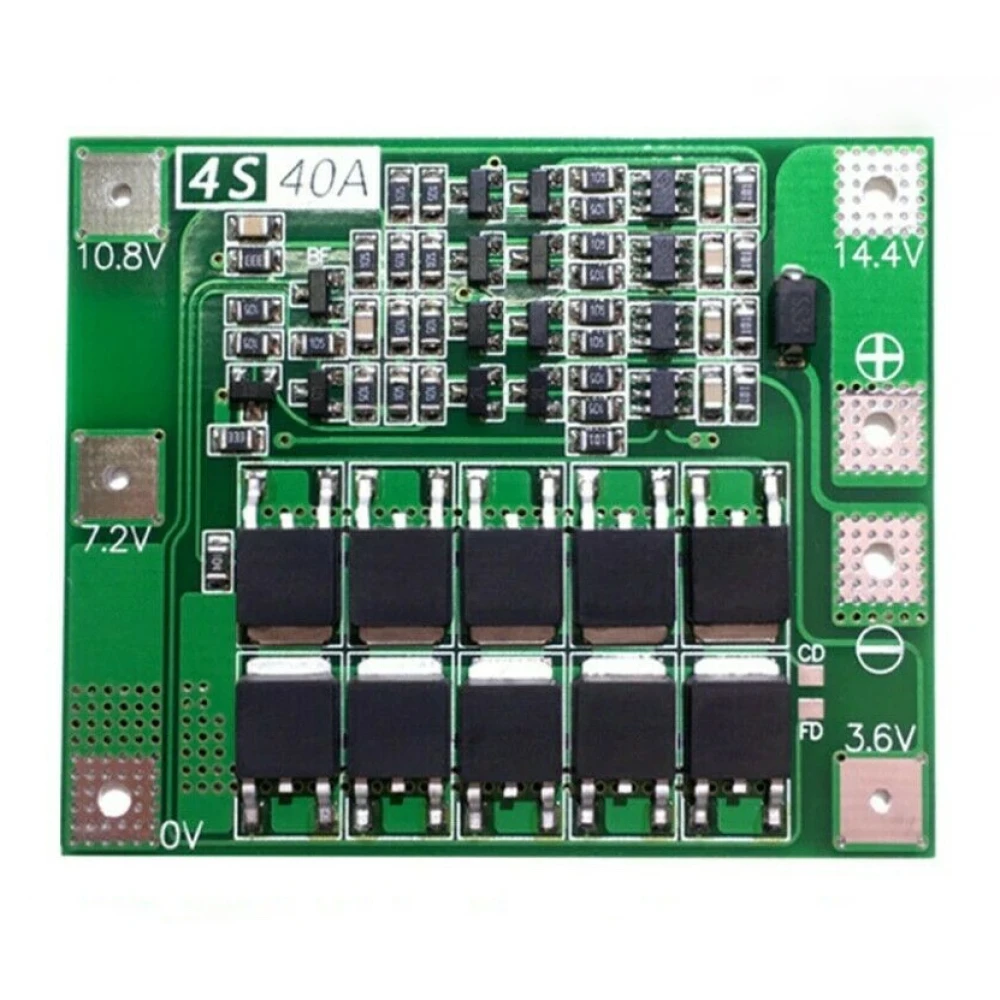

Ochranná doska PCB 4S 40A pre lítiovú batériu, vylepšená

Ochranná doska PCB 4S 40A pre lítiovú batériu, vylepšená

Táto ochranná doska je určená pre lítiové batérie v konfigurácii 4S, s menovitým napätím 16.8V a maximálnym trvalým vybíjacím prúdom 40A, ideálna pre aplikácie, ktoré vyžadujú vysoký výkon a bezpečnosť.

Hlavné vlastnosti

• Kompatibilné menovité napätie: 3.6V alebo 3.7V na článok, vrátane batérií 18650, 26650 a lítium-polymérových batérií.
• Nabíjacie napätie: 16.8V až 18.1V.
• Trvalý vybíjací prúd: až 40A (odporúča sa znížiť, ak je chladenie nedostatočné).
• Trvalý nabíjací prúd: až 20A.
• Typ zariadenia: regulátor napätia na ochranu a správu batérií.
• Vyrovnávací prúd: 100mA na udržanie stavu článkov.
• Dostupné verzie: štandardná (bez vyrovnávacej funkcie, výkon až 135W) a vyvážená (s vyrovnávacou funkciou, výkon až 220W).

Technické špecifikácie

• Vyžaduje batérie s minimálnym výkonom: tri batérie 15C-20C alebo šesť batérií 10C-15C pre úspešné spustenie.

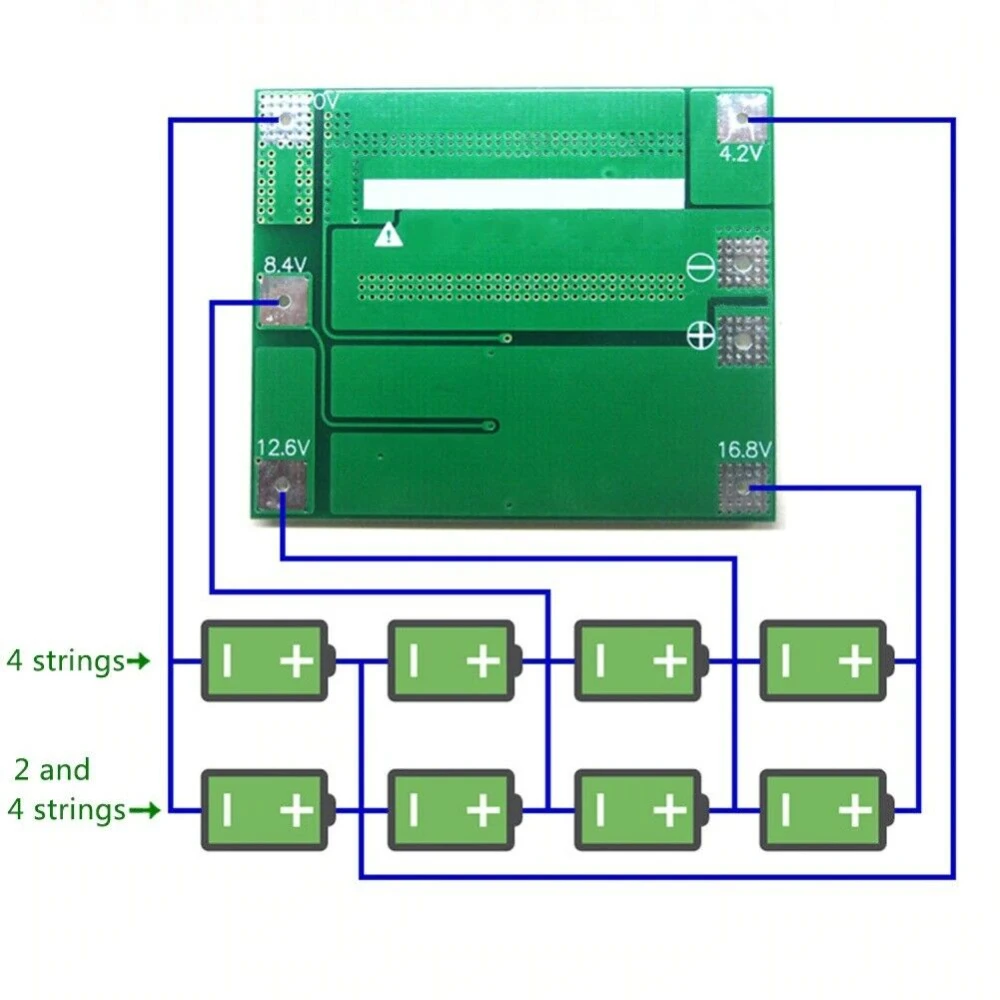

• Je potrebné striktne dodržať zapojenie podľa mapy napätí: 0V, 4.2V, 8.4V, 12.6V a 16.8V, aby sa predišlo skratu.
• Odporúča sa pripojiť nepolárny kondenzátor (10uF-100uF, napätie >25V) medzi kladný a záporný terminál motora, aby sa zabránilo spätným špičkám.
• Pri batériách zapojených do série sa uistite, že každá skupina má rovnaké napätie; ak nie, pred použitím v sérii nabite každú batériu samostatne.

Typické použitie a kompatibilita

Táto doska je ideálna na ochranu lítiových batérií používaných v elektrických vozidlách, systémoch skladovania energie, dronoch a ďalších elektronických zariadeniach, ktoré vyžadujú vysoký prúd a pokročilú ochranu. Kompatibilná s valcovými batériami 18650, 26650 a lítium-polymérovými batériami v konfigurácii 4S.

Rozdiely medzi štandardnou a vyváženou verziou

• Štandardná verzia: vhodná pre štartovacie prúdy nižšie ako 80A a maximálny výkon 135W, bez vyrovnávacej funkcie.
• Vyvážená verzia: podporuje štartovacie prúdy nižšie ako 80A a maximálny výkon 220W, obsahuje vyrovnávaciu funkciu na predĺženie životnosti batérie.

Obsah balenia

• 1 x Ochranná doska PCB 4S 40A vylepšená verzia pre lítiovú batériu.

• Kompatibilné menovité napätie 3.6V a 3.7V vrátane 18650, 26650 a lítium-polymérových batérií
• Trvalý vybíjací prúd až 40A pre vysoký výkon
• Trvalý nabíjací prúd až 20A
• Vyrovnávacia funkcia s prúdom 100mA vo vyváženej verzii
• Kompatibilné s konfiguráciou 4S 16.8V
• Štandardná a vyvážená verzia podľa potreby výkonu a vyrovnávania
• Vyžaduje batérie s minimálnym výkonom 15C-20C alebo 10C-15C pre bezpečné spustenie
• Obsahuje odporúčania na zabránenie skratu a spätným špičkám
