DC-DC menič LM2596: nastaviteľný zdroj pre elektroniku a Arduino

Name: DC-DC menič LM2596: nastaviteľný zdroj pre elektroniku a Arduino
Brand: satkit
SKU: H000301-LM259
Price: 2.40 EUR
Availability: InStock

Značka: satkit

Buďte prvý, kto ohodnotí tento produkt

2,40€

Vrátane DPH (Bez DPH: 2,00 €)

Množstevné zľavy

Množstvo	Cena	Uložiť
2+	2,30 €	-4%
10+	2,18 €	-9%
20+	1,80 €	-25%

Na sklade zostáva už len 2 – objednajte čoskoro!

Štandardné doručenie Ut, Máj 19 - Št, Máj 21

Expresné doručenie Pi, Máj 15 - Po, Máj 18

Vrátenie do 30 dní

Množstvo

Bezplatné vrátenie do 30 dní

Bezpečná transakcia

Doprava zadarmo Doprava od 4,99€

Jednoduché vrátenie Možnosť vrátenia do 30 dní

Bezpečná platba 100 % bezpečná pokladňa

Záruka kvality Iba originálne produkty

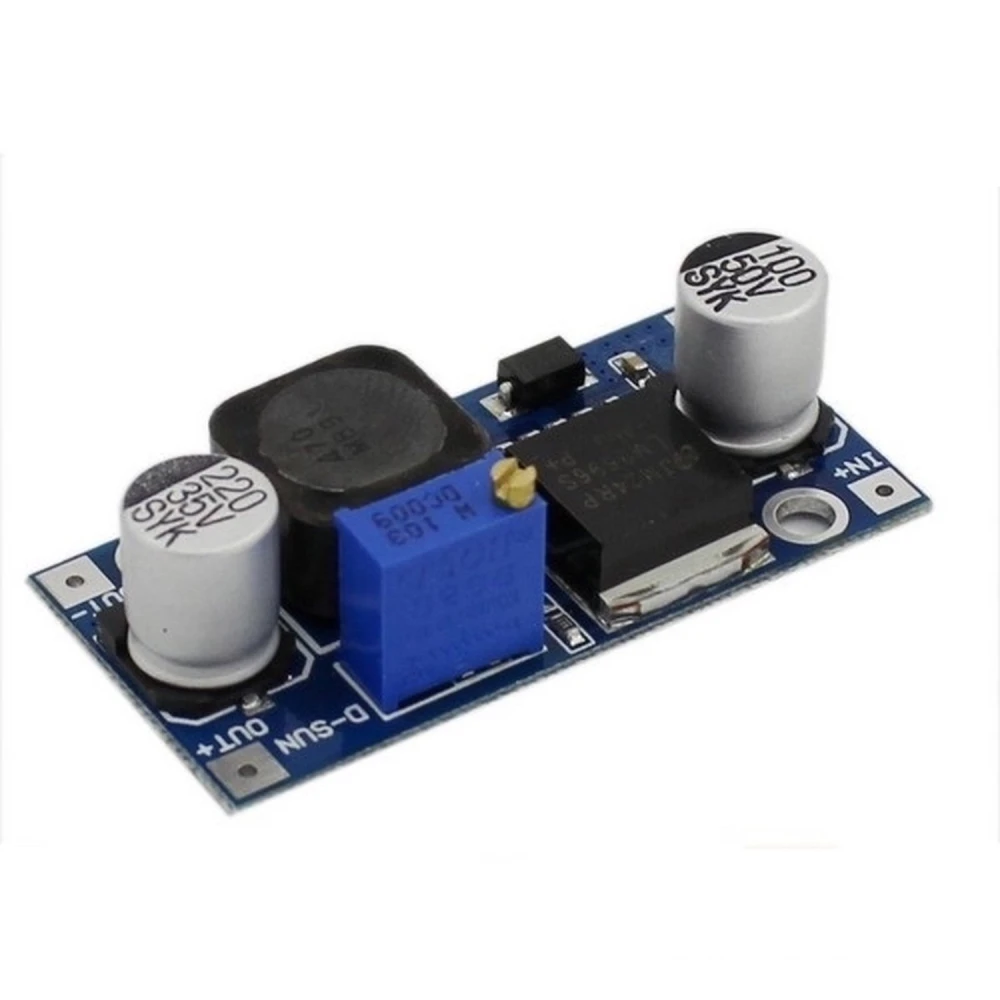

DC-DC menič LM2596 je modul regulátora napätia typu Step Down (znižujúci), ktorý umožňuje získať nastaviteľné výstupné napätie medzi 1,25V a 30V zo zdroja s vyšším napätím, od 4,5V do 35V. Tento modul sa široko používa v projektoch elektroniky a Arduino vďaka vysokej účinnosti a schopnosti dodať až 3A jednosmerného prúdu pri vhodnom odvádzaní tepla.

Tento modul je založený na regulátore LM2596, ktorý je spínaný regulátor, čo znamená, že je oveľa účinnejší než tradičné lineárne regulátory, najmä keď je rozdiel medzi vstupným a výstupným napätím výrazný. Maximálna účinnosť môže dosiahnuť až 92%, čo znižuje tvorbu tepla a zlepšuje energetickú účinnosť systému.

Hlavné vlastnosti

Nastaviteľné výstupné napätie: od 1,25V do 30V DC.
Vstupné napätie: 4,5V až 35V DC.
Maximálny výstupný prúd: 3A s chladičom.
Vlnenie výstupného napätia: 30mV, čo zaručuje stabilný a čistý výstup.
Spínacia frekvencia: 150KHz pre efektívnu reguláciu.
Účinnosť konverzie: až 92%, čím sa minimalizujú energetické straty.
Regulácia záťaže: ±0,5% pre udržanie konštantného napätia pri rôznych záťažiach.
Regulácia napätia: ±2,5% pre stabilitu výstupu.
Prevádzková teplota: od -40ºC do +85ºC.
Kompaktné rozmery: 48mm x 23mm x 14mm, ideálne na integráciu do projektov.

Typické použitie

Tento menič je ideálny na napájanie projektov založených na Arduino a iných mikrokontroléroch, ktoré vyžadujú špecifické a stabilné napätie. Je tiež užitočný na napájanie elektronických obvodov, ktoré potrebujú regulovaný a efektívny zdroj, ako sú senzory, komunikačné moduly a prenosné zariadenia.

Možnosť nastavenia napätia umožňuje prispôsobiť ho rôznym potrebám, čo uľahčuje experimentovanie a vývoj elektronických prototypov.

Kompatibilita

Kompatibilný so širokou škálou jednosmerných zdrojov napájania v rámci uvedeného rozsahu napätia. Je obzvlášť užitočný v projektoch Arduino a DIY elektroniky, kde je potrebný regulovaný a efektívny zdroj napájania.

Nastaviteľné výstupné napätie od 1,25V do 30V DC
Vstupné napätie od 4,5V do 35V DC
Maximálny výstupný prúd 3A s chladičom
Vysoká účinnosť konverzie až 92%
Nízke vlnenie na výstupe, 30mV pre stabilný signál
Spínacia frekvencia 150KHz
Regulácia záťaže ±0,5% a napätia ±2,5%
Prevádzková teplota od -40ºC do +85ºC
Kompaktné rozmery: 48mm x 23mm x 14mm

Otázky a odpovede zákazníkov

Aké výhody ponúka tento menič LM2596 oproti tradičným lineárnym regulátorom v projektoch s Arduino?

LM2596 používa spínanú reguláciu (step-down), vďaka čomu dosahuje účinnosť až 92 %, čo je obzvlášť užitočné v aplikáciách, kde je rozdiel medzi vstupným a výstupným napätím značný. To znamená menšie tepelné straty a vyššiu výdrž v projektoch napájaných z batérií v porovnaní s lineárnymi regulátormi, ktoré premieňajú prebytočnú energiu na teplo.

Aký skutočný prúd zvládne menič bez dodatočného chladiča?

Bez dodatočného chladiča by odporúčaný trvalý prúd nemal presiahnuť približne 2 A, pretože od tejto hodnoty môže LM2596 dosiahnuť teploty, ktoré negatívne ovplyvnia jeho životnosť a stabilitu. Pri prúde do 3 A je nevyhnutné zlepšiť odvod tepla.

Aké bežné problémy môžu vzniknúť počas inštalácie a ako sa im dá predísť?

Medzi časté chyby patrí zámenná polarita vstupu, nastavenie potenciometra mimo povoleného rozsahu alebo preťaženie modulu (nad 3 A). Tieto situácie môžu menič poškodiť. Odporúča sa vždy skontrolovať polaritu, pred pripojením záťaže nastaviť napätie multimetrom a overiť, že odber prúdu záťaže neprekračuje špecifikovaný limit.

Spĺňa tento modul nejakú konkrétnu normu elektrickej bezpečnosti alebo vyžaduje špeciálne podmienky na použitie v certifikovaných prostrediach?

LM2596 a tento typ modulov vo všeobecnosti nemajú priemyselné certifikácie elektrickej bezpečnosti (ako CE, UL). Pre kritické aplikácie alebo certifikované inštalácie sa odporúča overiť súlad s miestnymi normami alebo použiť homologované moduly, najmä ak sa integrujú do finálnych predávaných produktov.

Aký je rozsah vstupného napätia pre DC-DC menič LM2596?

Rozsah vstupného napätia je 4,5V až 35V DC.

Aký maximálny prúd môže tento modul dodať?

Môže dodať až 3A jednosmerného prúdu pri vhodnom chladiči.

Je výstupné napätie nastaviteľné?

Áno, výstupné napätie je nastaviteľné od 1,25V do 30V DC.

Aká je maximálna účinnosť meniča?

Maximálna účinnosť môže dosiahnuť až 92%.

Na aké aplikácie je tento menič ideálny?

Je ideálny pre projekty elektroniky a Arduino, ktoré vyžadujú regulovaný a efektívny zdroj napájania.
