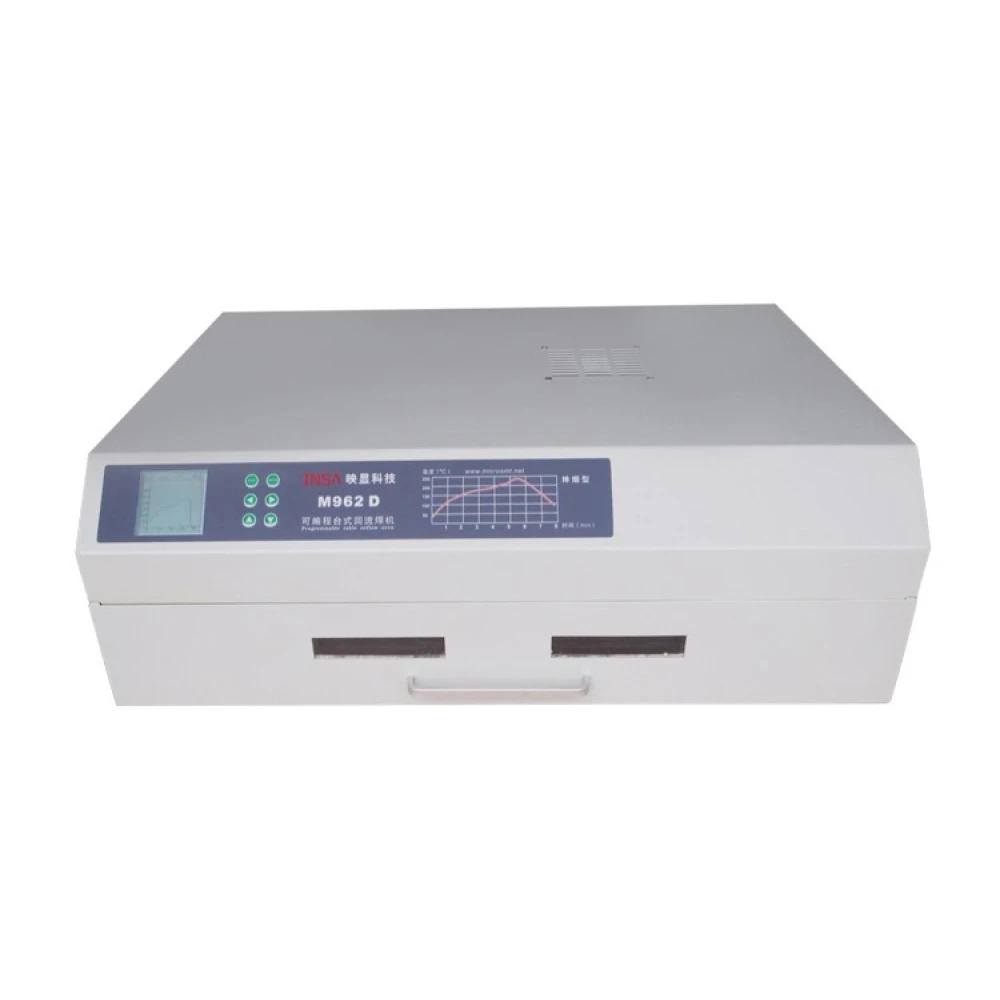

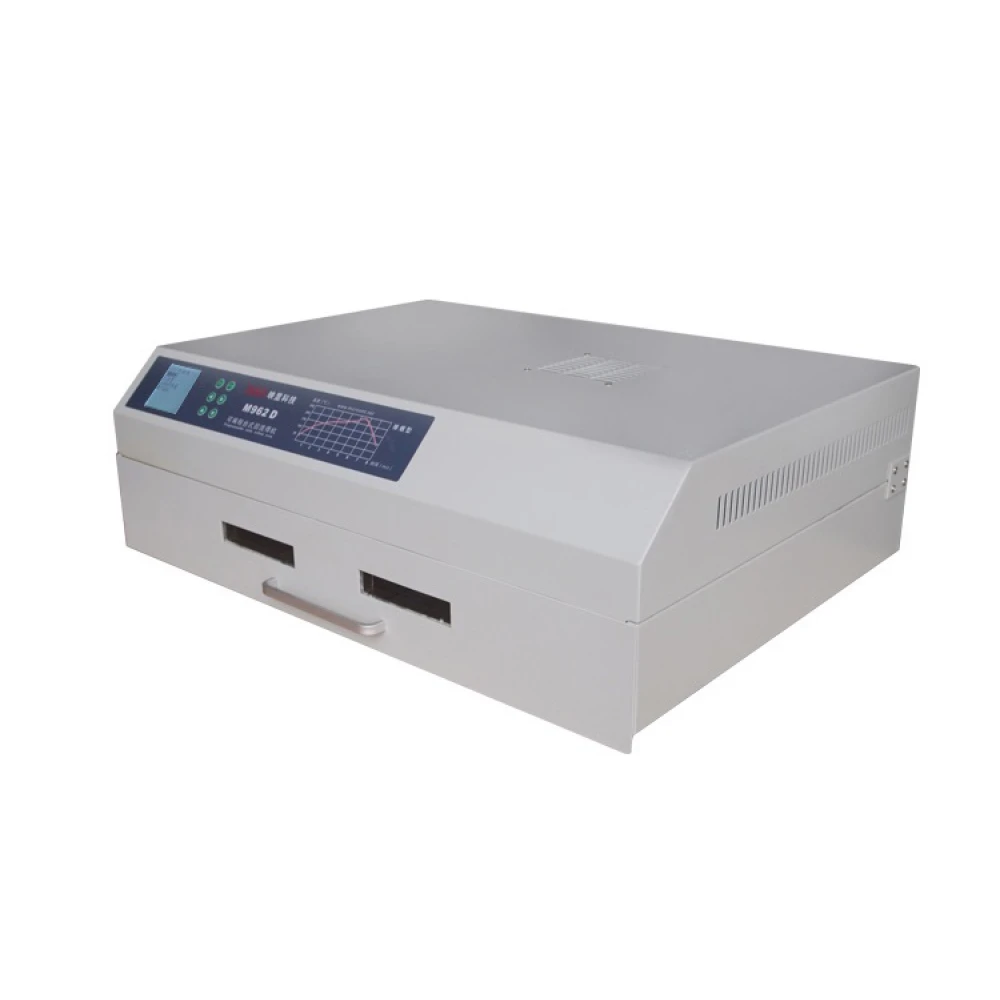

Infračervená reflow pec INSA M962D s automatickým riadením
Značka: Puhui
Vrátane DPH (Bez DPH: 680,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 783,36 € | -4% |
| 10+ | 767,04 € | -6% |
| 20+ | 734,40 € | -10% |
Popis produktu:
Infračervená reflow pec INSA M962D je pokročilé zariadenie navrhnuté na automatizáciu procesu spájkovania elektronických komponentov SMD a BGA. Ovládaná mikropočítačom, táto pec ponúka kompletný a automatický proces spájkovania, uľahčuje obsluhu a zabezpečuje presné a rovnomerné výsledky vďaka technológii rýchleho infračerveného žiarenia v kombinácii s cirkuláciou vzduchu.
Kľúčové vlastnosti:
- Veľká spájkovacia plocha: Jej efektívna spájkovacia zóna je 400 x 650 mm, čo umožňuje prácu s veľkými doskami a zvyšuje všestrannosť zariadenia.
- Osem programovateľných teplotných profilov: Umožňuje zvoliť a uložiť rôzne teplotné krivky podľa typu spájkovania a materiálov, vrátane riadených funkcií ohrevu a chladenia.
- Vysoký výkon: Má menovitý výkon 3300W, ktorý zabezpečuje rýchly a rovnomerný ohrev počas celého procesu.

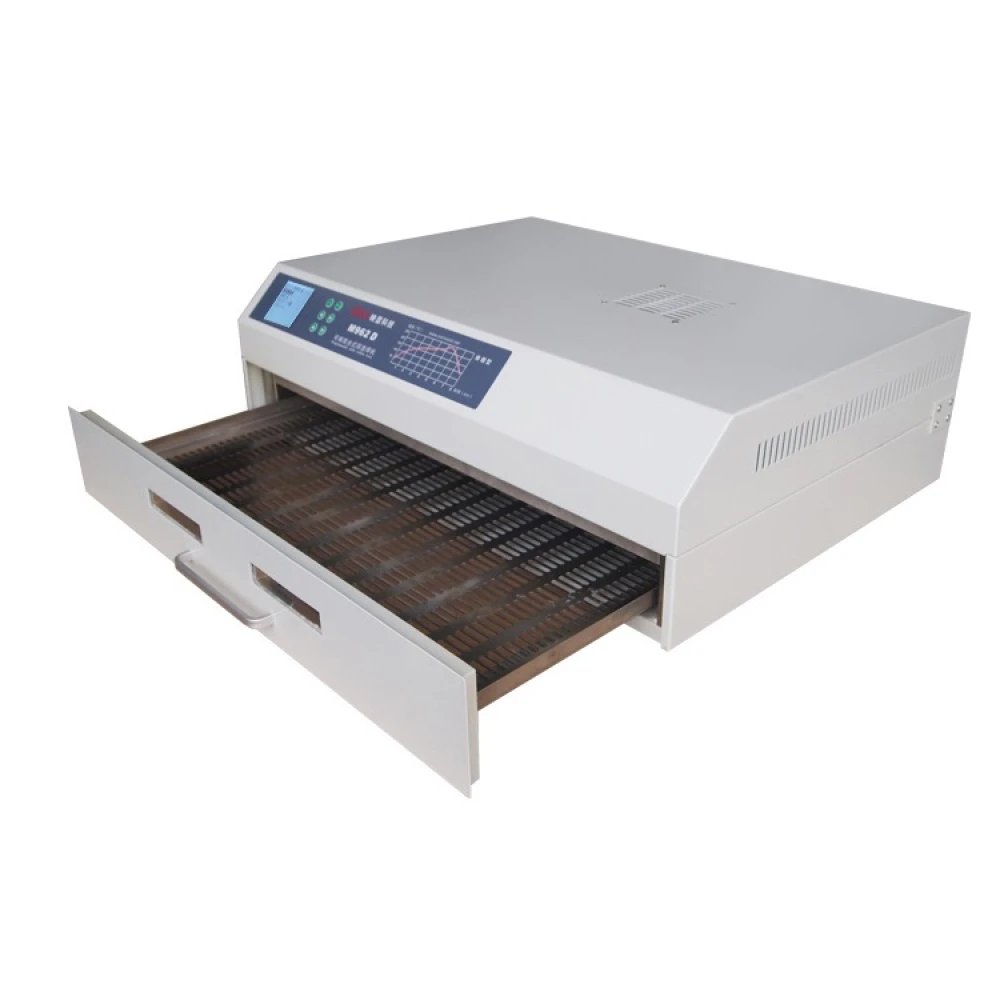

- Ergonomický a funkčný dizajn: Obsahuje zásuvkovú pracovnú plochu na jednoduchú vizuálnu kontrolu počas spájkovania. Jej prehľadné rozhranie umožňuje jednoduché ovládanie aj pre menej skúsených operátorov.
- Špeciálne funkcie: Podporuje spájkovanie, sušenie, udržiavanie tepla, rýchle chladenie a prepracovanie, ideálne pre komponenty ako CHIP, SOP, PLCC, QFP a BGA.
- Elektrická kompatibilita: Funguje pri napájaní AC110V až AC220V, 50-60Hz, takže sa prispôsobí rôznym pracovným prostrediam.
Typické použitie:
Táto pec je ideálna pre firmy a dielne, ktoré vyžadujú vysoko presné spájkovanie pri sériovej výrobe alebo malých dávkach. Je obzvlášť užitočná na bezolovnaté spájkovanie z oboch strán, reballing BGA, tepelné starnutie PCB dosiek a bežnú údržbu elektronických obvodov.
Stručný návod na použitie:
- Umiestnite produkt určený na spájkovanie na pracovnú plochu a zatvorte zásuvku.
- Vyberte vhodný teplotný profil z LCD menu, dostupného vo viacerých jazykoch vrátane španielčiny.
- Spustite automatický spájkovací cyklus s vizuálnym dohľadom cez okno pece.
- Po dokončení pec vykoná automatické chladenie, aby sa zabezpečila kvalita spájkovania.
- V prípade nedokonalostí je možné vykonať prepracovanie pomocou dodatočnej funkcie ohrevu.
Tipy pre optimálne používanie:
- V chladnom prostredí alebo pri vysokej vlhkosti pec predhrejte, aby sa zlepšila kvalita spájkovania.
- Vyhnite sa spájkovaniu komponentov s kovovým tienením alebo takých, ktoré znášajú teploty nižšie ako 250°C.
- Na zlepšenie kvality pri práci s BGA umiestnite pod spájkovaný diel dodatočnú PCB dosku 10x10 cm.
Každodenná údržba:
- Udržiavajte pracovnú plochu a pozorovacie okno čisté.
- Pec po použití nevypínajte okamžite; počkajte, kým úplne vychladne.
- Počas prevádzky zabezpečte dobré vetranie zariadenia.
- Ak sa zariadenie nebude dlhší čas používať, odpojte ho zo siete.
Dostupnosť: Tento produkt je momentálne nedostupný a predáva sa iba na objednávku.
Infračervená reflow pec INSA M962D je spoľahlivé a efektívne riešenie pre elektronické spájkovacie procesy, ktoré vyžadujú presnosť a automatizované riadenie.
- Efektívna maximálna spájkovacia plocha 400x650 mm pre väčšiu všestrannosť
- Osem programovateľných teplotných profilov pre rôzne typy spájkovania
- Menovitý výkon 3300W s rýchlym a rovnomerným ohrevom

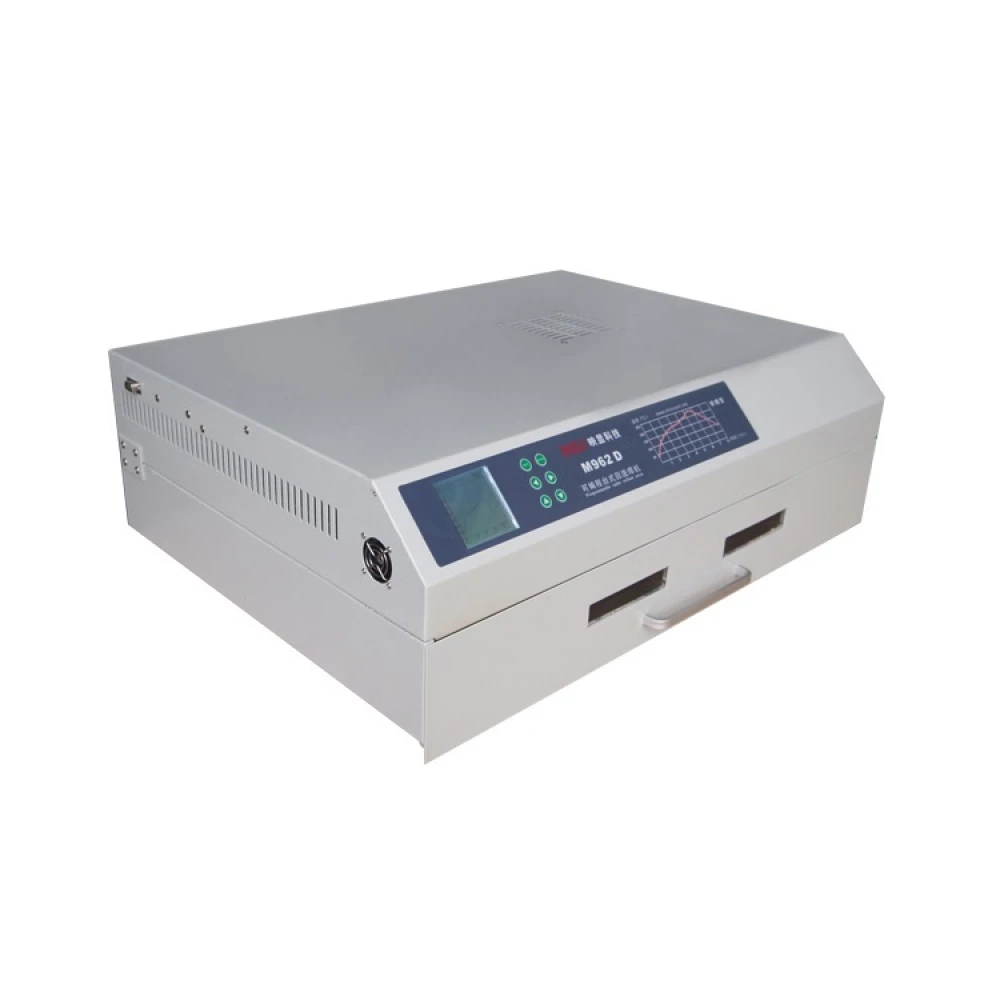

- Prehľadné rozhranie s LCD displejom a viacjazyčným menu
- Funkcie spájkovania, sušenia, udržiavania tepla a rýchleho chladenia
- Kompatibilná s komponentmi CHIP, SOP, PLCC, QFP a BGA
- Dizajn so zásuvkovou pracovnou plochou na vizuálnu kontrolu počas procesu
- Napájanie AC110V~AC220V / 50~60Hz vhodné pre rôzne prostredia
- Vhodná pre sériovú výrobu aj malé dávky vo firmách a dielňach
- Jednoduchá údržba s odporúčaniami na predĺženie životnosti
Otázky a odpovede zákazníkov
Aké výhody ponúka infračervený vykurovací systém oproti tradičným konvekčným reflow peciam v modeli INSA M962d?

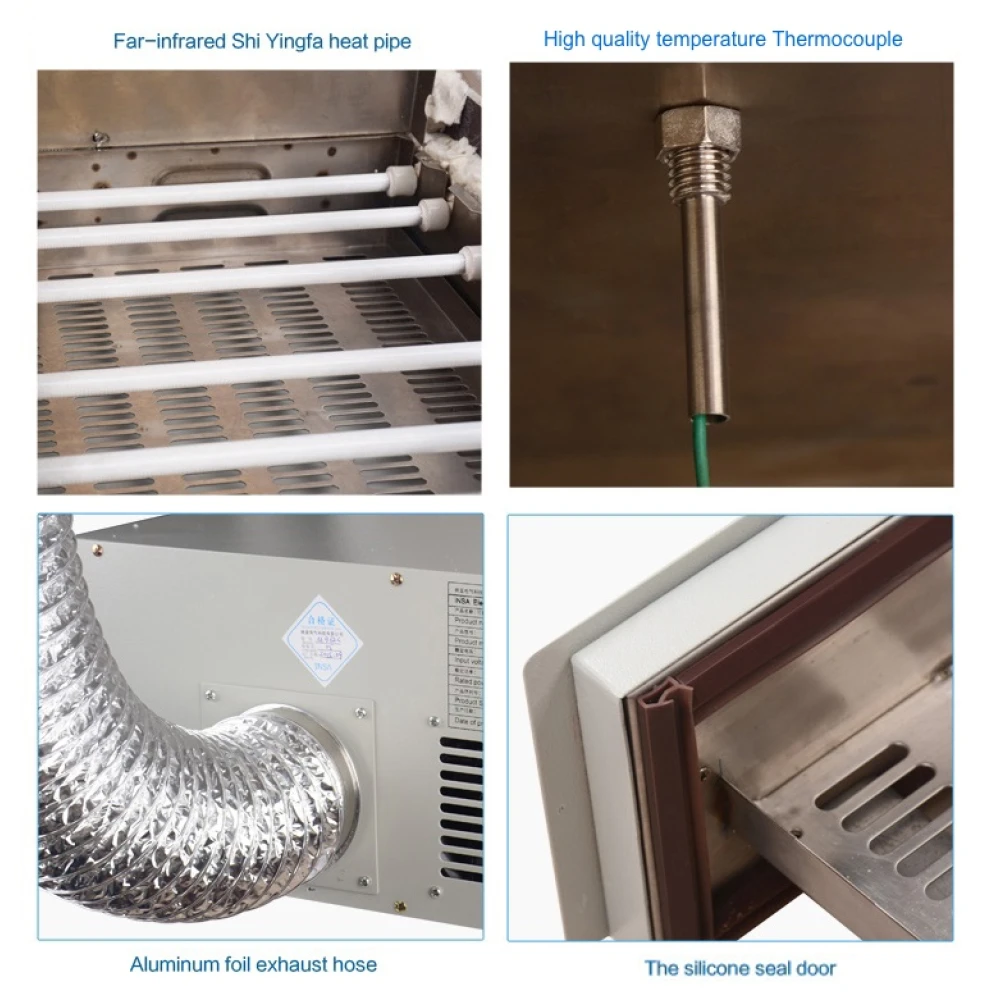

INSA M962d používa infračervené vykurovanie v kombinácii s núteným vetraním. To umožňuje rovnomernejšiu teplotu a rýchly prenos tepla, čo zlepšuje presnosť teplotného profilu. Treba však počítať s tým, že IR žiarenie môže byť menej účinné pri komponentoch v tieni alebo pri naskladaných súčiastkach v porovnaní so systémami výhradne s horúcim vzduchom.
Aké sú využiteľné vnútorné rozmery a celková hmotnosť reflow pece INSA M962d?
Vnútorná efektívna spájkovacia zóna má rozmery 400 x 650 mm, čo umožňuje spracovanie stredných a veľkých dosiek plošných spojov. Hmotnosť zariadenia je približne 28 kg. Tieto údaje sa môžu mierne líšiť podľa výrobnej série.
Akú údržbu táto pec vyžaduje a aká je jej odhadovaná životnosť pri častom používaní?
Základná údržba zahŕňa pravidelné čistenie filtrov a komory, kontrolu IR odporov a ventilátorov. Pri miernych podmienkach životnosť IR lámp presahuje 8000 h. Prehriatie a hromadenie zvyškov môžu túto dobu skrátiť.
Je možné súčasne osadiť viacero menších PCB v jednej reflow operácii?
Áno, je možné vložiť viacero malých PCB, pokiaľ súčet plôch nepresiahne 400 x 650 mm a je zabezpečený dostatočný priestor na cirkuláciu vzduchu. Odporúča sa použiť organizačné držiaky, aby sa predišlo posunu počas procesu.
Aké typy komponentov môžem spájkovať s pecou INSA M962D?
Môže spájkovať malé a zložité komponenty ako CHIP, SOP, PLCC, QFP a BGA, vrátane bezolovnatého spájkovania a reballingu BGA.
Aká je maximálna spájkovacia plocha, ktorú táto pec podporuje?
Pec podporuje maximálnu efektívnu spájkovaciu plochu 400 x 650 mm.
Aké napájacie napätie vyžaduje pec INSA M962D?
Funguje pri napájaní AC110V až AC220V, 50-60Hz.
Obsahuje pec predprogramované teplotné profily?
Áno, obsahuje osem programovateľných teplotných profilov pre rôzne spájkovacie procesy a materiály.
Je pec INSA M962D dostupná na okamžitý nákup?
Produkt je momentálne nedostupný a predáva sa iba na objednávku.
