1,92 €
Skladom

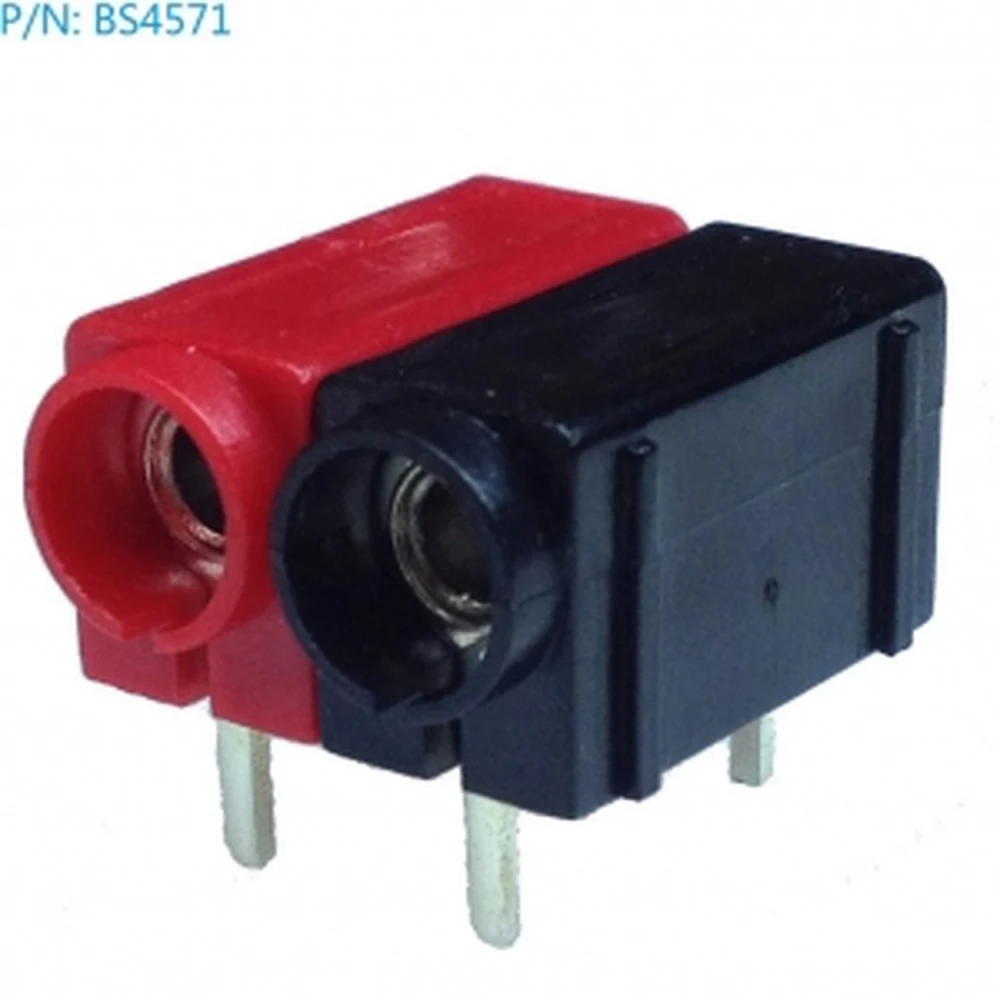

Povrchová zásuvka banana 4mm BS4571 Amass pre PCB dosky
Značka: Amass
1,92€
Vrátane DPH (Bez DPH: 1,60 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 1,84 € | -4% |
| 10+ | 1,75 € | -9% |
| 20+ | 1,44 € | -25% |
Obmedzené zásoby
Štandardné doručenie
Ut, Máj 19 - Št, Máj 21
Expresné doručenie
Pi, Máj 15 - Po, Máj 18
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty
Povrchová zásuvka banana 4mm model BS4571, vyrobená spoločnosťou Amass, je nevyhnutný komponent pre bezpečné a efektívne pripojenie na doskách plošných spojov (PCB). Navrhnutá na priame osadenie na dosky, táto izolovaná zásuvka umožňuje spoľahlivé a stabilné pripojenie s 4mm banana káblami, bežne používanými v elektronických a meracích zariadeniach.
Hlavné vlastnosti:
- Izolovaná zásuvka pre 4mm banana konektor.
- Určená na povrchové osadenie na dosky plošných spojov (PCB).
- Vyrobené spoločnosťou Amass, uznávaným výrobcom elektronických komponentov.
- Kompatibilita s meracími prístrojmi, multimetrami a osciloskopmi.
- Ideálna pre elektronické laboratóriá a presné projekty.
Špecifikácie a použitie:
Táto zásuvka je navrhnutá tak, aby uľahčila rýchle pripojenie a odpojenie 4mm banana káblov na PCB doskách a zabezpečila bezpečný a stabilný elektrický prenos. Jej povrchové osadenie umožňuje jednoduchú a efektívnu inštaláciu v elektronických obvodoch a je kompatibilná so širokou škálou meracích prístrojov a elektronických zariadení.
Typické aplikácie:
- Pripojenie v multimetroch a osciloskopoch.
- Elektronické projekty, ktoré vyžadujú spoľahlivé banana pripojenia.
- Elektronické laboratóriá na testovanie a meranie.
- Osadenie na dosky plošných spojov pre meracie zariadenia.
Táto zásuvka je nevyhnutným príslušenstvom pre technikov a profesionálov, ktorí pracujú s meracími prístrojmi a potrebujú kvalitné a odolné banana pripojenia na svojich PCB doskách.
- Izolovaná zásuvka pre 4mm banana konektor
- Povrchové osadenie pre dosky plošných spojov
- Kompatibilná s meracími prístrojmi a elektronickými zariadeniami
- Vyrobené spoločnosťou Amass, záruka kvality
- Ideálna pre elektronické projekty a laboratóriá
Otázky a odpovede zákazníkov
Aká je hlavná funkcia tohto 4mm samičieho konektora a v akých situáciách je obzvlášť užitočný?
4mm samičí konektor je navrhnutý tak, aby umožňoval bezpečné a odpojiteľné pripojenie štandardných banánikových káblov, čím uľahčuje testovanie a meranie na doskách plošných spojov. Najviac sa využíva pri prototypovaní, v laboratóriách a v prostrediach, kde je potrebné pripájať a odpájať testovacie prístroje ako osciloskopy a multimetre.
Aké sú materiály výroby, rozmery a hmotnosť konektora BS4571?

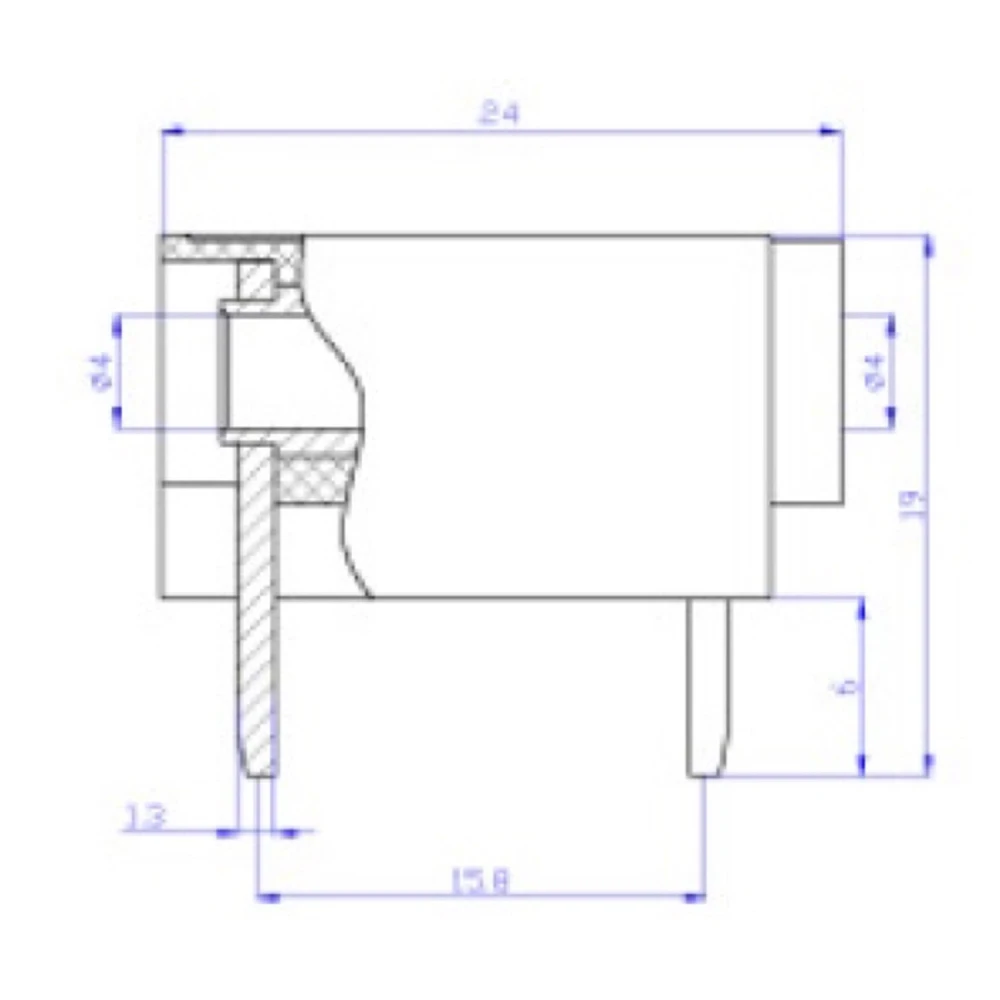

BS4571 je vyrobený z plastového izolačného tela (zvyčajne polyamid alebo ABS, podľa šarže) a kovového terminálu z poniklovanej mosadze. Jeho približné rozmery sú: celková dĺžka 23 mm, vonkajší priemer izolantu 8 mm a pripojovací otvor s priemerom 4 mm. Jednotková hmotnosť je 4,2 g.
Aké prevádzkové limity napätia a prúdu tieto konektory podporujú a pri akej maximálnej teplote môžu bezpečne pracovať?
Konektory BS4571 podporujú maximálne napätie 30 V AC/DC a prúdy do 16 A pri nominálnych podmienkach. Odporúčaná maximálna prevádzková teplota je 70 °C, pričom pri prekročení tejto hodnoty sa môže znížiť prúdová zaťažiteľnosť.
Vyžadujú špeciálne nástroje alebo postupy na spájkovanie na PCB a aké postupy sa odporúčajú na zabránenie poškodeniu?
Nie sú potrebné žiadne špeciálne nástroje okrem bežnej spájkovačky. Odporúča sa nastaviť teplotu spájkovačky na 320–350 °C a obmedziť kontakt na menej ako 5 sekúnd, aby sa nepoškodil plastový izolant. Pred aj po spájkovaní je vhodné miesto vyčistiť, aby sa zabezpečila dobrá vodivosť a dlhá životnosť.
Sú kompatibilné s banánikmi akejkoľvek značky a spĺňajú nejakú bezpečnostnú normu?
Tieto 4 mm samičie konektory sú kompatibilné s väčšinou štandardných banánikov IEC 61010 4 mm bez ohľadu na značku. Odporúča sa však skontrolovať tolerancie, ak je samec vyrobený neštandardne. Dizajn zodpovedá požiadavkám normy IEC 61010 pre nízke napätie a základnú bezpečnosť.
Pre aký typ kábla je tento konektor kompatibilný?
Je kompatibilný s 4mm banana káblami, ktoré sa bežne používajú v meracích prístrojoch.
Dá sa osadiť priamo na dosky plošných spojov?
Áno, je určený na povrchové osadenie na PCB dosky, čo uľahčuje bezpečné pripojenie.
Aká je značka konektora BS4571?
Konektor BS4571 vyrába značka Amass.
Je tento konektor vhodný pre meracie prístroje?
Áno, je ideálny na pripojenie v multimetroch, osciloskopoch a ďalších meracích prístrojoch.
