Prenosný LCR merač TH2822A na kapacitu a impedanciu 100Hz-10kHz
Značka: Tonghui
Vrátane DPH (Bez DPH: 155,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 178,56 € | -4% |
| 10+ | 174,84 € | -6% |
| 20+ | 167,40 € | -10% |

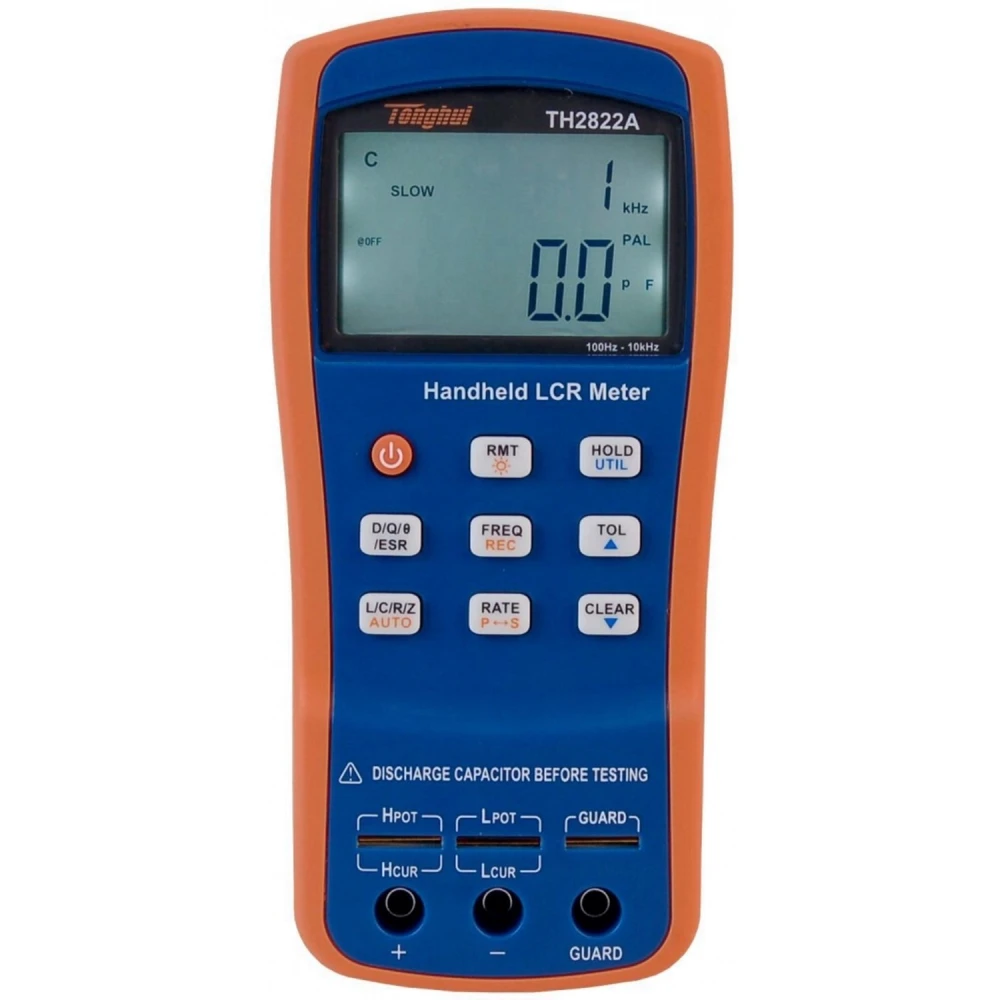

Prenosný LCR merač TH2822A je pokročilý prístroj určený na meranie elektrických parametrov, ako sú indukčnosť (L), kapacita (C), odpor (R) a impedancia (Z), s vysokou presnosťou. Je vybavený podsvieteným LCD displejom, ktorý súčasne zobrazuje primárne aj sekundárne parametre, čo uľahčuje rýchle a prehľadné odčítanie údajov.
Jeho kompaktný a ľahký dizajn s dvojfarebným krytom spája estetiku a funkčnosť, vďaka čomu je používanie pohodlné a efektívne. TH2822A podporuje testovacie frekvencie až do 10 kHz a ponúka rozlíšenie faktora strát (D) 0.0001, čo umožňuje mimoriadne presné merania.
Kľúčové vlastnosti
- Základná presnosť merania 0.25%
- Maximálna frekvencia testovacieho signálu: 10 kHz
- Rozlíšenie 40,000 counts pre primárne parametre
- Mimoriadne nízka spotreba energie: typicky 25 mA
- Inteligentná funkcia Auto LCR pre automatické merania
- Rýchlosť merania až 4 merania za sekundu
- Inovatívne riešenie svoriek: 5-svorková testovacia drážka a 3-svorkový banana konektor
- Automatická korekcia otvoreného obvodu a skratu
- Indikátor nízkeho stavu batérie a nastaviteľné automatické vypnutie
- Mini-USB rozhranie kompatibilné so SCPI pre komunikáciu a diaľkové ovládanie
Typické použitie
Tento merač je ideálny pre technikov a hobby používateľov pracujúcich s elektronickými súčiastkami, najmä so SMD súčiastkami, a umožňuje presne merať kapacitu, impedanciu a ďalšie základné elektrické parametre potrebné na diagnostiku a vývoj elektronických obvodov.
Okrem toho kompatibilita s 4-svorkovými Kelvinovými kliešťami (modely TH26009C a TH26029C) uľahčuje meranie malých a povrchovo montovaných súčiastok.
Technické špecifikácie
- Merané parametre: L, C, R, Z, D, Q, ESR
- Režimy ekvivalentného obvodu: sériový a paralelný
- Režimy merania: manuálny a automatický
- Rýchlosť merania: 4 merania/sekundu (rýchlo), 1.5 merania/sekundu (pomaly)
- Režimy tolerancie: 1%, 5%, 10%, 20% (20% nie je dostupné pre TH2822)
- Vstupná ochrana: poistka 0.1A / 250V
- Napájanie: alkalická batéria 9V (IEC 6LR61)
- Výdrž batérie: až 16 hodín pri vypnutom podsvietení
- Rozmery: 190mm x 90mm x 41mm
- Hmotnosť: 350g
- Prevádzkové podmienky: 0°C až 40°C, relatívna vlhkosť do 90%
- Bezpečnostné a EMC normy: IEC 61010-1:2001; IEC 61326-2-1:2005
Kompatibilita a softvér
Merač TH2822A obsahuje rozhranie Mini-USB na pripojenie k PC, čo umožňuje prenos dát a diaľkové ovládanie prostredníctvom bezplatného softvéru FastAccess dostupného na webovej stránke výrobcu.
Stav dostupnosti
Momentálne je tento produkt nedostupný. Odporúčame skontrolovať budúcu dostupnosť alebo alternatívne produkty v našom obchode.
- Základná presnosť 0.25% pre spoľahlivé merania
- Maximálna testovacia frekvencia 10 kHz pre rôzne aplikácie
- Podsvietený LCD displej s dvojitým zobrazením parametrov
- Mimoriadne nízka spotreba energie, až 16 hodín nepretržitej prevádzky
- Automatické funkcie pre rýchle a jednoduché meranie
- Mini-USB rozhranie pre pripojenie a ovládanie cez PC
- Automatická korekcia otvoreného obvodu a skratu pre vyššiu presnosť
- Kompatibilný s 4-svorkovými Kelvinovými kliešťami pre SMD súčiastky
Otázky a odpovede zákazníkov
Aké hlavné komponenty môžem merať pomocou LCR Meter TH2822A a aké sú jeho rozsahy merania?
TH2822A umožňuje merať indukčnosť (L), kapacitu (C) a odpor (R) pasívnych komponentov. Typické rozsahy zahŕňajú od nanohenry (nH) po henry (H) pre indukčnosť, od pikofaradov (pF) po milifarady (mF) pre kapacitu a od miliohmov (mΩ) po megaohmy (MΩ) pre odpor, hoci presné hodnoty závisia od nastavenia a konkrétnych testov.
Aké možnosti konektivity a prenosu dát ponúka tento merač na zaznamenávanie alebo analýzu výsledkov v PC?
Merač TH2822A má rozhranie USB, ktoré uľahčuje prenos dát a diaľkové ovládanie z PC, čo umožňuje zaznamenávať a analyzovať výsledky pomocou kompatibilného softvéru dodávaného výrobcom.
Akú presnosť merania má TH2822A a za akých podmienok sa táto špecifikácia mení?
TH2822A ponúka základnú presnosť 0,25 %. Táto špecifikácia sa môže meniť v závislosti od zvoleného rozsahu, okolitej teploty (zvyčajne garantovanej okolo 23 °C ±5 °C) a typu testovaného komponentu. Mimo týchto podmienok sa presnosť môže mierne znížiť.
Aký je čas nepretržitej prevádzky so štandardnými batériami a aké alternatívy existujú, ak je potrebná vyššia výdrž?
So štandardnými batériami môže TH2822A pracovať až 16 hodín nepretržite. Pri potrebe vyššej výdrže verzia TH2822C podporuje kompatibilné nabíjateľné batérie, čím sa doba prevádzky predlžuje podľa ich kapacity.

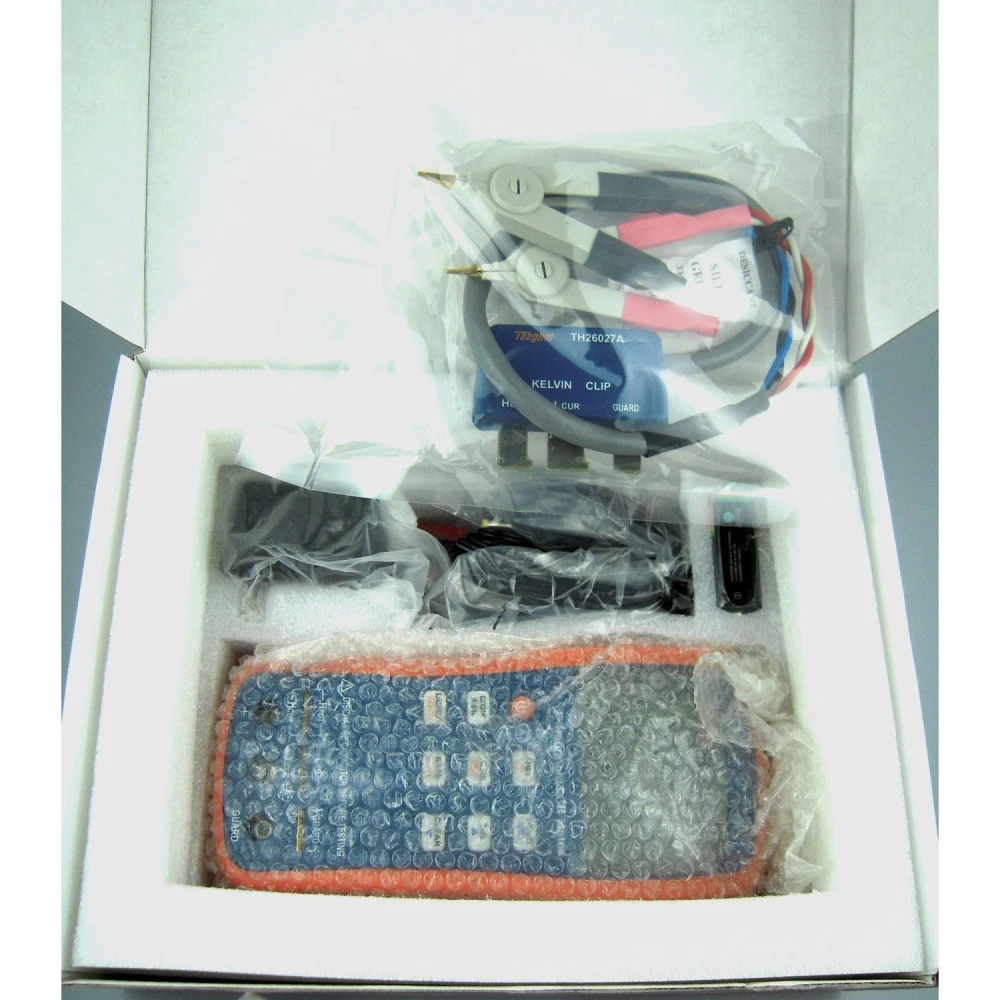

Aký typ meracích hrotov alebo príslušenstva je súčasťou balenia a aké možnosti existujú pre SMD?
Zariadenie môže obsahovať štandardné meracie hroty a voliteľne aj 4-vodičové Kelvin kliešte. Na meranie SMD sa odporúčajú kliešte TH26009C alebo TH26029C, ktoré sú kompatibilné, ale nemusia byť súčasťou všetkých súprav; pri kúpe je vhodné skontrolovať obsah balenia.
Aké parametre dokáže merať prenosný LCR merač TH2822A?
Dokáže merať indukčnosť (L), kapacitu (C), odpor (R), impedanciu (Z), faktor strát (D), činiteľ kvality (Q) a ESR.
Aká je maximálna testovacia frekvencia TH2822A?
Maximálna frekvencia testovacieho signálu je 10 kHz.
Má merač aj automatickú funkciu?
Áno, má inteligentnú funkciu Auto LCR pre automatické a rýchle merania.
Aký typ batérie používa TH2822A?
Používa alkalickú batériu 9V (model IEC 6LR61) s typickou výdržou 16 hodín bez podsvietenia.
Je merač TH2822A momentálne dostupný?
Momentálne je produkt nedostupný. Odporúčame skontrolovať budúcu dostupnosť alebo alternatívne produkty.
