Vyvážená PCB ochranná doska 3S 60A pre lítiovú batériu
Značka: satkit
3,60€
Vrátane DPH (Bez DPH: 3,00 €)
Obmedzené zásoby
Štandardné doručenie
St, Máj 20 - Pi, Máj 22
Expresné doručenie
Po, Máj 18 - Ut, Máj 19
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty

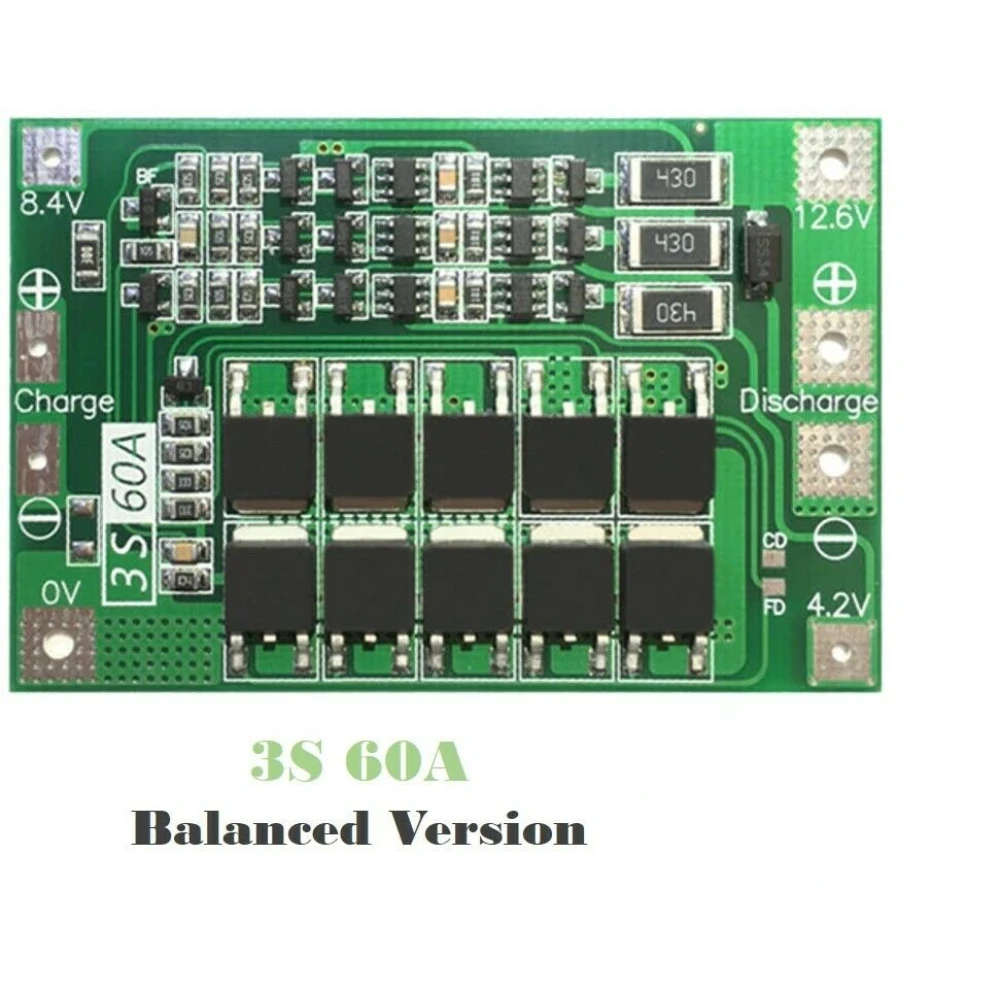

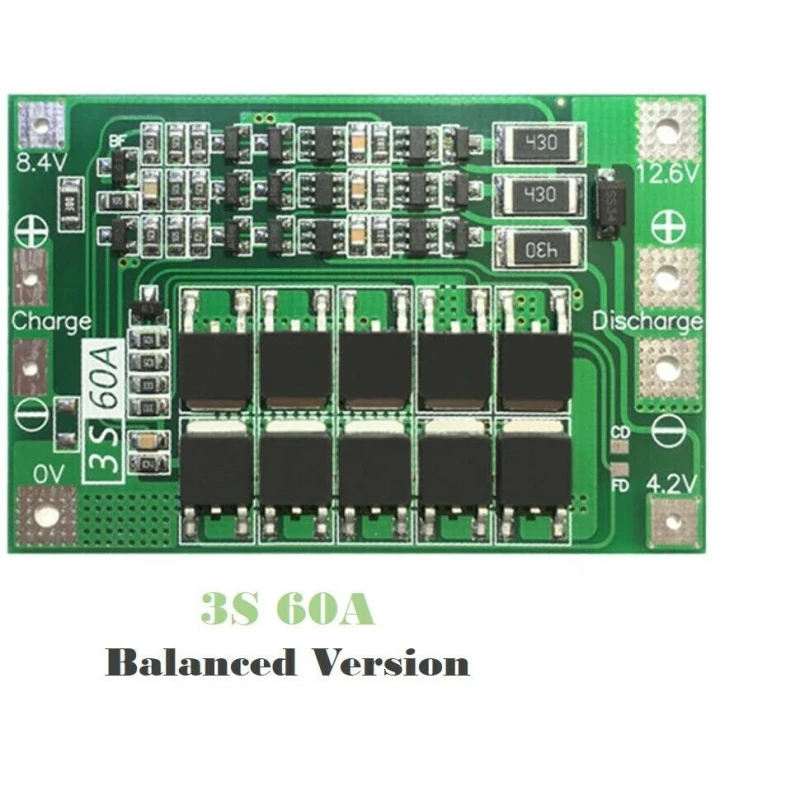

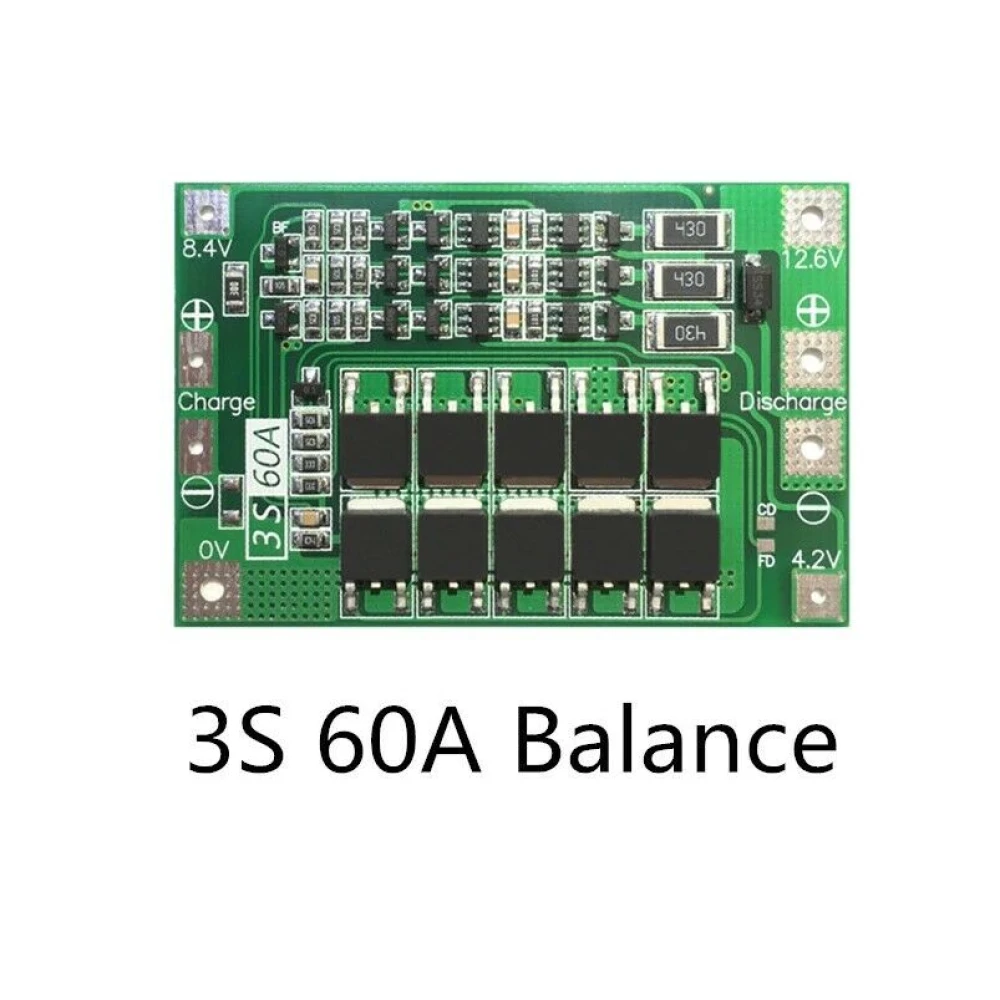

Vyvážená PCB ochranná doska 3S 60A pre lítiovú batériu
Táto ochranná doska je určená pre lítiové batérie v konfigurácii 3S (tri články zapojené sériovo), s maximálnym trvalým vybíjacím prúdom 60A a funkciou vyváženého nabíjania. Je ideálnym riešením na ochranu a optimalizáciu výkonu batérií typu 18650, 26650 a lítiových polymérových batérií.
Hlavné vlastnosti:
- Menovité napätie: 3.7V na článok, s plným napätím 4.2V.
- Nabíjacie napätie: medzi 12.6V a 13.6V pre tri články zapojené sériovo.
- Maximálny trvalý vybíjací prúd: 60A (odporúča sa znížiť, ak je chladenie nedostatočné).
- Maximálny trvalý nabíjací prúd: 15A.
- Materiál: vysokokvalitná PCB doska, zelená farba.
- Rozmery: 41 x 62 x 3.4 mm.
- Vyvážená funkcia: udržiava rovnováhu nabitia medzi článkami, aby sa predĺžila životnosť batérie.
Typické použitie:
- Ideálna pre elektrické vŕtačky s rozbehovým prúdom nižším ako 120A a výkonom menším ako 260W.
- Použitie v štandardných nabíjateľných batériách typu 18650, 26650 a lítiový polymér.
- Ochrana proti prebitiu, podbitiu a skratu v batériových systémoch 3S.
Ďalšie technické špecifikácie:
- Vyžaduje batérie s vybíjacím výkonom 15C-20C (tri batérie) alebo 10C-15C (šesť batérií) pre úspešný štart.

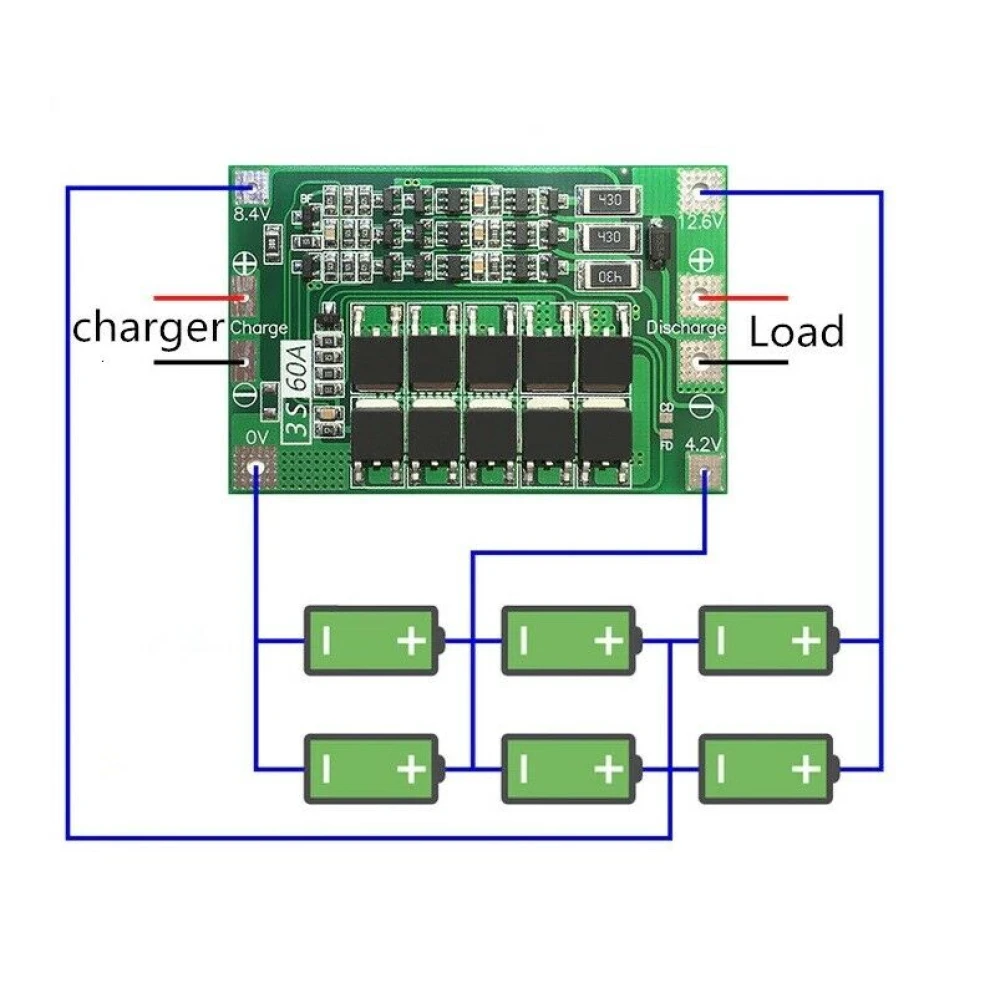

- Je potrebné dodržať zapojenie: 0V, 4.2V, 8.4V, 12.6V, 16.8V, aby sa predišlo poškodeniu.
- Odporúča sa pripojiť nepolárny kondenzátor (10uF-100uF, >25V) medzi kladný a záporný pól motora, aby sa zabránilo spätným špičkám.
- Pri batériách zapojených sériovo sa uistite, že každá skupina má pred použitím v zostave rovnaké napätie.
Obsah balenia:
- 1 x Vyvážená PCB ochranná doska 3S 60A pre lítiovú batériu.
Táto doska je nevyhnutným komponentom pre tých, ktorí chcú chrániť svoje lítiové batérie a zlepšiť ich výkon a bezpečnosť v elektronických aplikáciách a elektrickom náradí.
- Menovité napätie 3.7V na článok, plné napätie 4.2V
- Trvalý vybíjací prúd až 60A
- Trvalý nabíjací prúd až 15A
- Kompatibilná s batériami 18650, 26650 a lítiový polymér
- Kompaktné rozmery: 41x62x3.4 mm
- Funkcia vyváženého nabíjania pre dlhšiu životnosť
- Ideálna pre elektrické vŕtačky s výkonom menším ako 260W
- Vysokokvalitný PCB materiál, zelená farba
Otázky a odpovede zákazníkov
Aké sú presné rozmery, hmotnosť a obsah balenia tohto produktu?
Doska meria 41 mm x 62 mm x 3.4 mm, je vyrobená zo zelenej PCB a v balení sa dodáva 1 kus. Typická hmotnosť PCB týchto rozmerov je menej ako 25 g, hoci sa môže mierne líšiť podľa výrobcu.
Aký je maximálny prúd a odporúčaný rozsah prevádzkových teplôt, aby sa predišlo poškodeniu?
Doska umožňuje maximálny nepretržitý vybíjací prúd 60 A a maximálny nepretržitý nabíjací prúd 15 A. V prostredí s nedostatočným chladením sa odporúča neprekračovať tieto hodnoty. Typický prevádzkový rozsah PCB je 0 °C až 60 °C; prevádzka mimo tohto rozsahu môže zhoršiť ochranu.
Aké opatrenia alebo časté problémy treba zvážiť pre bezpečnú inštaláciu a akým normám tento produkt vyhovuje?
Je kľúčové dodržať schému zapojenia a vyhnúť sa úmyselným skratom. Pri pripájaní motora sa odporúča pridať nepolárny kondenzátor (≥25 V, 10–100 μF) medzi svorky na filtrovanie spätných špičiek. Hoci plní typické ochranné funkcie pre Li-ion packy, neuvádza sa konkrétna zhoda s medzinárodnými normami (ako IEC 62133), preto by sa pri kritických priemyselných aplikáciách mali overiť ďalšie požiadavky.
Pre aký typ batérií je táto ochranná doska kompatibilná?
Je kompatibilná s 3S lítiovými batériami vrátane modelov 18650, 26650 a lítiových polymérových batérií.
Aký maximálny vybíjací prúd táto doska zvládne?
Doska zvládne maximálny trvalý vybíjací prúd 60A, pričom sa odporúča zníženie, ak je chladenie nedostatočné.
Akú funkciu má vyvážená verzia tejto dosky?
Vyvážená funkcia udržiava rovnováhu nabitia medzi článkami, aby sa zabránilo prebíjaniu a predĺžila sa životnosť batérie.
Môžem túto dosku použiť pre elektrické vŕtačky?
Áno, je vhodná pre elektrické vŕtačky s rozbehovým prúdom nižším ako 120A a výkonom menším ako 260W.
Na čo si mám dať pozor pri zapájaní batérií do série s touto doskou?
Treba zabezpečiť, aby malo každé batériové zoskupenie rovnaké napätie, a vyhnúť sa skratu podľa uvedeného zapojenia.
