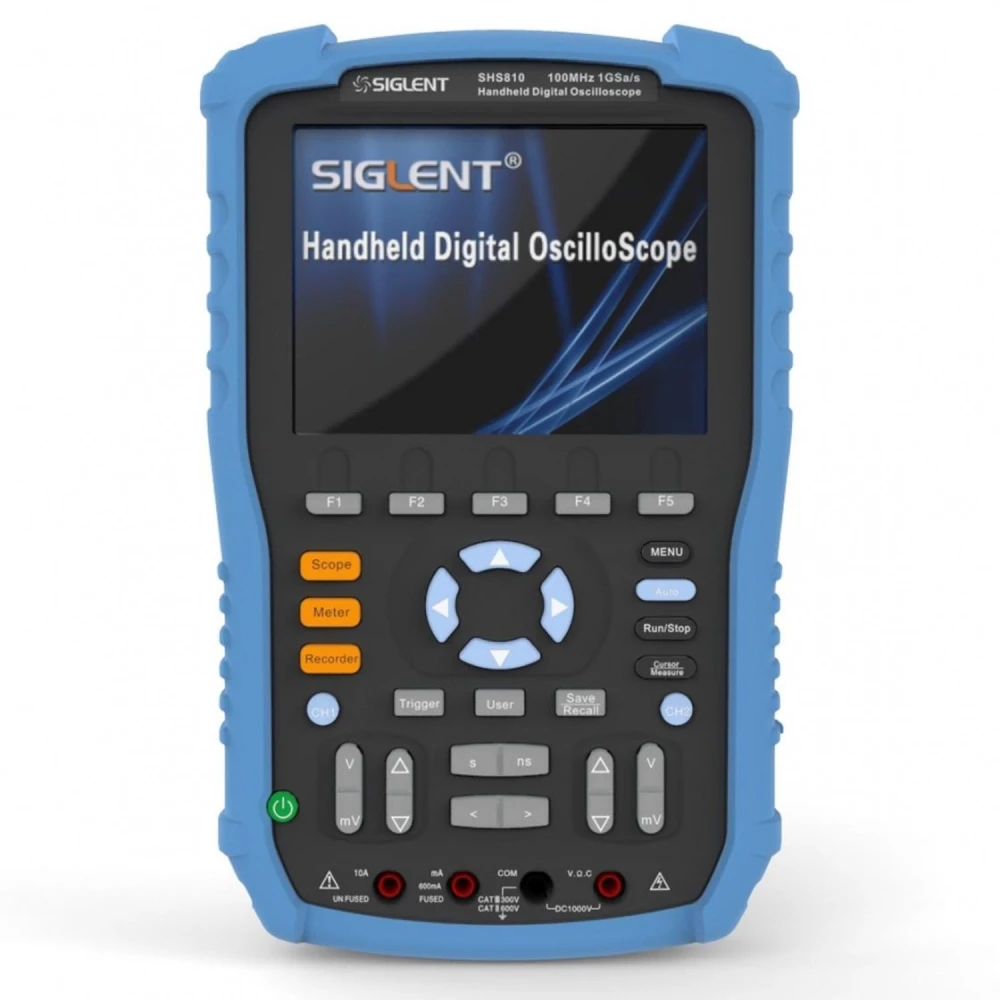

Prenosný digitálny osciloskop Siglent SHS810 100MHz s 5.7-palcovým displejom
Značka: Siglent
Vrátane DPH (Bez DPH: 460,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 529,92 € | -4% |
| 10+ | 518,88 € | -6% |
| 20+ | 496,80 € | -10% |
Prenosný digitálny osciloskop Siglent SHS810 100MHz je kompaktné a výkonné zariadenie určené pre profesionálov a nadšencov do elektroniky, ktorí potrebujú presný a prenosný merací prístroj. Toto zariadenie spája funkcie osciloskopu s univerzálnosťou digitálneho multimetra a ponúka komplexné riešenie na elektronickú analýzu a diagnostiku.
Hlavné vlastnosti:
- Šírka pásma: 100MHz, ideálna pre širokú škálu elektronických aplikácií.
- Vzorkovacia rýchlosť v reálnom čase: 1GS/s na zachytenie signálov s vysokou vernosťou.
- Ekvivalentná vzorkovacia rýchlosť: 50GS/s, umožňujúca detailnú analýzu opakujúcich sa signálov.
- Hĺbka pamäte: 2M bodov na ukladanie a analýzu zložitých signálov.
- Displej: farebný TFT-LCD 5.7 palca s rozlíšením 320x234, ktorý uľahčuje prehľadné zobrazenie priebehov.
- Funkcie záznamu: interná pamäť 7M bodov s až 18 hodinami záznamu a podpora USB úložiska s až 3000 hodinami záznamu.
- Integrovaný multimeter: presnosť 6000 countov, schopný merať DC/AC napätie, DC/AC prúd, odpor, kapacitu, diódy a kontinuitu.
- Spúšťacie režimy: Edge, Pulse, Video, Slope a Alternative pre prispôsobenie rôznym typom signálov.
- Matematické operácie: sčítanie, odčítanie, násobenie, delenie a FFT pre pokročilú analýzu signálov.
- Napájanie: nabíjateľná lítiová batéria 7.4V a 5000mAh s približnou výdržou 5 hodín, plus DC adaptér 9V 4A na dlhšie používanie.
- Rozmery a hmotnosť: 163.2mm x 259.5mm x 53.3mm, hmotnosť 1.5 kg, čo uľahčuje prenášanie a manipuláciu.
- Príslušenstvo v balení: dve pasívne sondy, multimetrová sonda, USB kábel na dáta, DC adaptér, manuál a CD so softvérom.
Typické použitie:
- Diagnostika a opravy elektronických obvodov v teréne.
- Meranie a analýza signálov v laboratóriách a dielňach.
- Vzdelávanie a technické školenia v elektronike.
- Vývoj a testovanie elektronických prototypov.
Kompatibilita: Kompatibilný so štandardnými napájacími systémami a podporuje USB pripojenie na prenos a ukladanie dát.
Tento prenosný digitálny osciloskop je nevyhnutným nástrojom pre tých, ktorí hľadajú presnosť a mobilitu bez straty pokročilých funkcií. Jeho robustný dizajn a kombinácia osciloskopu a multimetra z neho robia všestranné zariadenie pre množstvo elektronických aplikácií.
- Šírka pásma 100MHz pre presné signály
- Vzorkovanie v reálnom čase 1GS/s a ekvivalentné 50GS/s
- Farebný TFT-LCD displej 5.7 palca s rozlíšením 320x234
- Interná pamäť 7M bodov a USB záznam až 3000 hodín
- Integrovaný multimeter s 6000 countami na viacero meraní
- Flexibilné spúšťacie režimy: Edge, Pulse, Video, Slope, Alternative
- Pokročilé matematické operácie vrátane FFT
- Nabíjateľná lítiová batéria s výdržou 5 hodín
- Kompaktné rozmery a nízka hmotnosť pre jednoduché prenášanie
- V balení sondy, multimetrová sonda, USB kábel, adaptér a manuál
Otázky a odpovede zákazníkov
Aké typy vstupov, konektorov a napájacie napätie používa SHS810 a je kompatibilný s elektrickými systémami Latinskej Ameriky a Európy?
Osciloskop SHS810 má dva štandardné BNC vstupy pre signály. Pre multimeter používa 4 mm banánikové konektory. Napája sa z vnútornej nabíjateľnej batérie a podporuje nabíjanie cez USB AC/DC adaptér kompatibilný s 100–240 V~ 50/60 Hz, takže je vhodný pre zásuvky v Latinskej Amerike aj Európe.
Aké rozmery, hmotnosť a materiály má SHS810 a čo je súčasťou balenia pri kúpe?
SHS810 má približne rozmery 260 mm × 120 mm × 50 mm a hmotnosť okolo 1,2 kg s batériou. Je vyrobený z robustného ABS polyméru s nárazovou ochranou. Typický obsah balenia zahŕňa: osciloskop, 2 BNC sondy (1:1/10:1), merací kábel pre multimeter, nabíjačku/USB, manuál a prepravné puzdro.
Aké sú limity merania, presnosť a tolerancie SHS810 pri použití ako osciloskop a multimeter?
Ako osciloskop má šírku pásma 100 MHz, reálnu vzorkovaciu rýchlosť 1 GS/s a pamäť až 2 Mpts na kanál (čo obmedzuje čas záznamu pri vysokom rozlíšení). Čas nábehu je ≤3,5 ns. V režime multimetra meria až 1000 V DC/750 V AC, 10 A, s typickou presnosťou ±1 % pre DCV. Pri kritickom použití si vždy skontrolujte technický manuál podľa konkrétneho rozsahu a funkcie.
Aké bezpečnostné normy tento model spĺňa a do akej meracej kategórie patrí podľa IEC?
SHS810 spĺňa normu IEC 61010-1 pre elektrické meracie zariadenia a štandardy CE. Jeho multimeter býva klasifikovaný ako CAT III 600 V alebo podobne (overte v manuáli alebo na štítku zariadenia), vhodný pre priemyselné prostredie a sekundárne distribučné siete, nie však pre primárne inštalácie s vysokou energiou.
Aká je šírka pásma osciloskopu Siglent SHS810?
Prenosný digitálny osciloskop Siglent SHS810 má šírku pásma 100MHz.
Ako dlho vydrží batéria osciloskopu?
Nabíjateľná lítiová batéria má pri nepretržitom používaní približnú výdrž 5 hodín.
Aké meracie funkcie má integrovaný multimeter?
Multimeter meria DC/AC napätie, DC/AC prúd, odpor, kapacitu, diódy a kontinuitu s vysokou presnosťou.
Dá sa pripojiť k počítaču na uloženie dát?
Áno, osciloskop má USB port na ukladanie a prenos dát.
Aké príslušenstvo je súčasťou osciloskopu?
Súčasťou balenia sú dve pasívne sondy, multimetrová sonda, USB kábel, DC adaptér, manuál a CD so softvérom.
