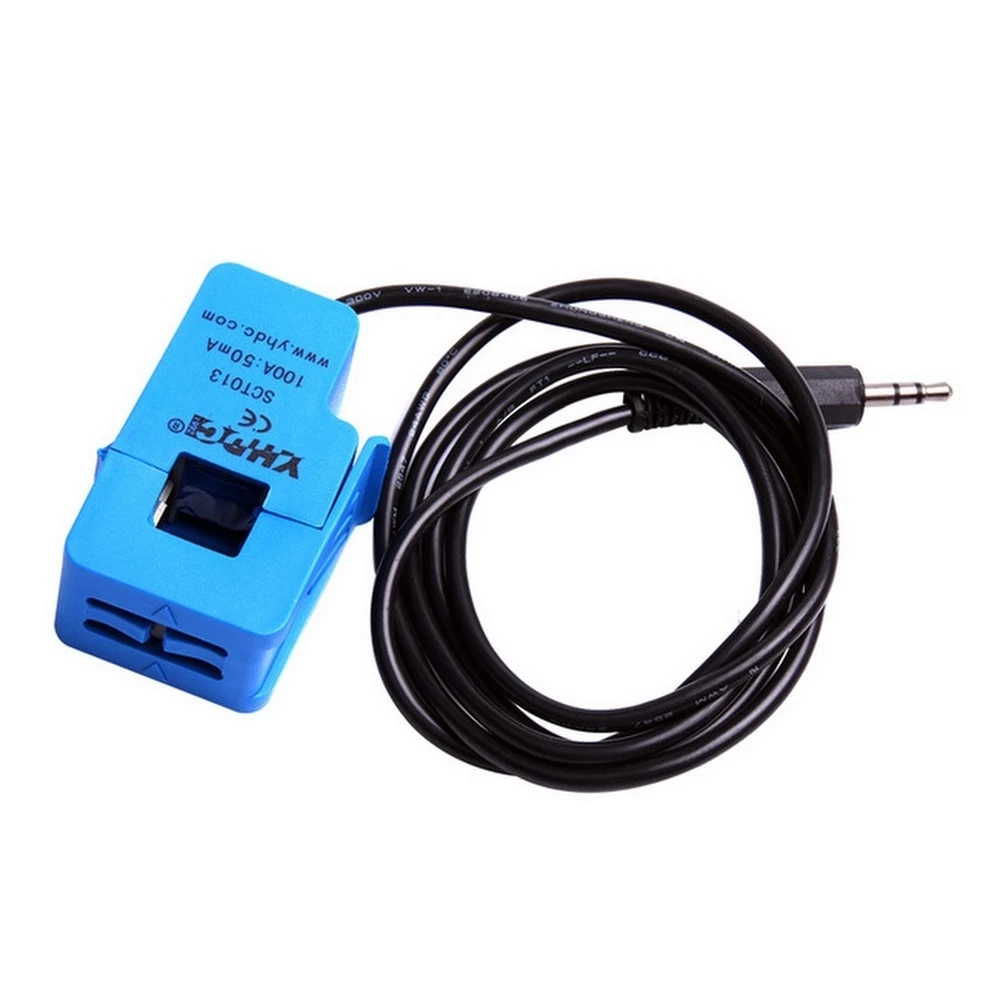

Prúdový transformátor CA YHDC SCT013 5A-100A s výstupom 50mA / 1V

Prúdový transformátor striedavého prúdu YHDC s kliešťami Spit-Core SCT013 5A-100A je elektronická súčiastka určená na meranie striedavých prúdov s vysokou presnosťou a spoľahlivosťou. Toto zariadenie je ideálne pre aplikácie v elektronike, meracej technike a projekty s Arduino, ktoré vyžadujú monitorovanie intenzity prúdu.

Hlavné vlastnosti:

• Menovitý vstup: 5A-100A, umožňuje merať široký rozsah prúdov.
• Menovitý výstup: 50mA / 1V, uľahčuje pripojenie k meracím a riadiacim systémom.
• Presnosť: ± 1%, zaručuje spoľahlivé výsledky.
• Linearita: ≤ 0.2%, pre stabilnú a proporcionálnu odozvu.
• Pomer závitov: 1:1800, optimalizuje transformáciu prúdu.
• Maximálne pracovné napätie: 660V, vhodné pre obvody stredného napätia.
• Pracovná frekvencia: 50-1KHz, kompatibilné s rôznymi signálmi striedavého prúdu.
• Prevádzková teplota: -25 a +70 °C, odolný voči rôznym podmienkam prostredia.
• Skladovacia teplota: -40 a +85 °C, zaisťuje trvácnosť pri skladovaní.
• Dielektrická pevnosť: 3KV, poskytuje elektrickú bezpečnosť.
• Požiarna odolnosť: UL94-V0, s materiálom spomaľujúcim horenie.
• Materiál jadra: ferrit, pre lepšiu magnetickú účinnosť.
• Hmotnosť: 78 gramov, kompaktný a ľahko sa inštaluje.

Typické použitie:

• Meranie prúdu v rezidenčných a priemyselných elektrických systémoch.
• Elektronické a automatizačné projekty s Arduino a inými mikrokontrolérmi.
• Monitorovanie a diagnostika spotreby energie.
• Meracie zariadenia a nástroje na elektrickú diagnostiku.

Kompatibilita: Tento transformátor je kompatibilný so systémami, ktoré vyžadujú vstupné signály v rozsahu 5A až 100A a prúdový alebo napäťový výstup na spracovanie. Je obzvlášť užitočný na integráciu do DIY a profesionálnych projektov, ktoré používajú Arduino alebo iné riadiace jednotky na odčítanie prúdu.

Vďaka kliešťovému (clamp) dizajnu umožňuje jednoduchú inštaláciu bez potreby odpájať elektrický obvod. Jeho vysoká presnosť a robustnosť z neho robia spoľahlivú voľbu pre technické a profesionálne aplikácie.

• Menovitý vstup: 5A-100A pre široký rozsah merania
• Menovitý výstup: 50mA / 1V kompatibilný s meracími systémami
• Vysoká presnosť ± 1% pre spoľahlivé výsledky
• Nízka linearita ≤ 0.2% pre stabilnú odozvu
• Maximálne pracovné napätie 660V
• Pracovná frekvencia 50-1KHz
• Ferritový materiál jadra pre magnetickú účinnosť
• Požiarna odolnosť UL94-V0 a dielektrická pevnosť 3KV
• Prevádzková teplota -25 a +70 °C
• Nízka hmotnosť 78 gramov pre jednoduchú inštaláciu
