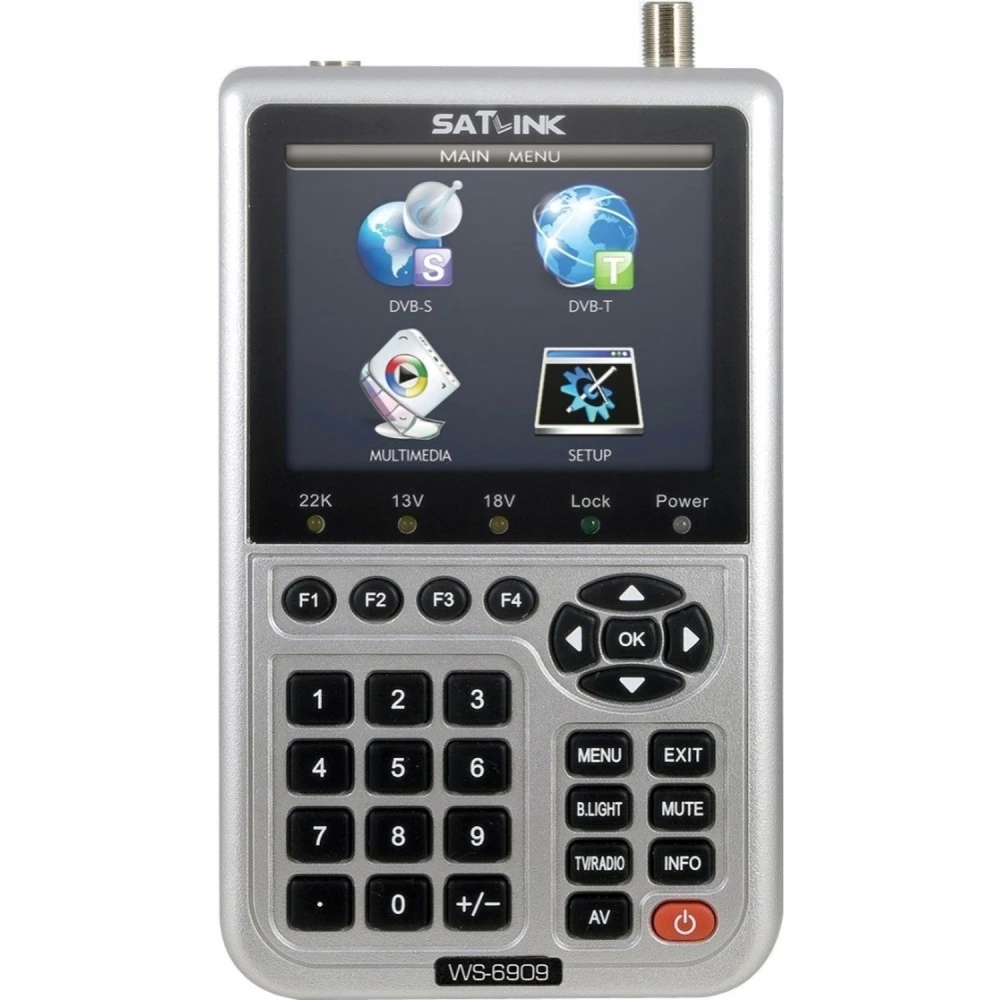

Digitálny TV analyzátor Satlink WS-6909 pre DVB-T a DVB-S
Značka: Satlink
Vrátane DPH (Bez DPH: 164,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 188,93 € | -4% |
| 10+ | 184,99 € | -6% |
| 20+ | 177,12 € | -10% |
Digitálny TV analyzátor Satlink WS-6909 je profesionálny nástroj určený na meranie a analýzu digitálnych signálov v systémoch DVB-T (terestriálna digitálna televízia) a DVB-S (satelitná televízia). Toto zariadenie je ideálne pre technikov a inštalatérov, ktorí potrebujú zabezpečiť kvalitu a správne fungovanie digitálnych TV signálov.

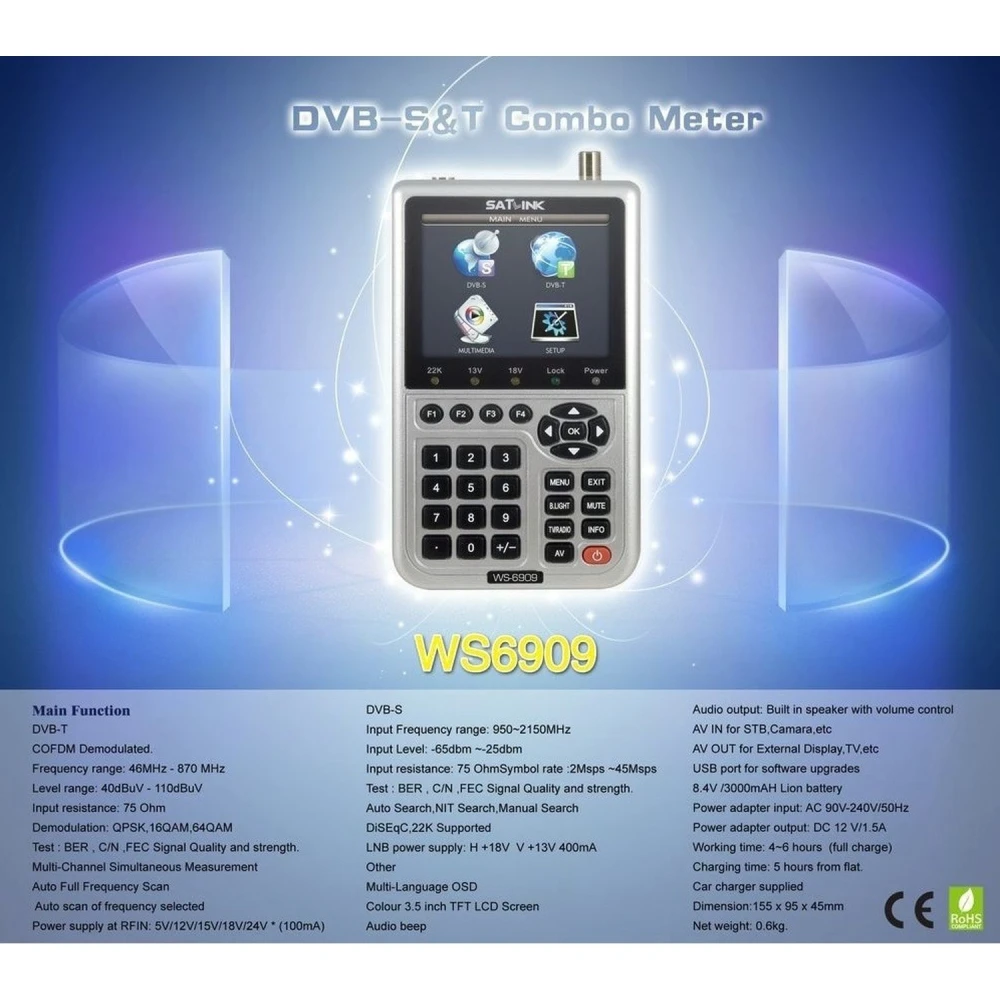

Hlavné vlastnosti:
- Frekvenčný rozsah DVB-T: 46-870 MHz, so signálovou úrovňou 40-110 dBuV a vstupnou impedanciou 75 ohmios.
- Demodulácia DVB-T: Kompatibilný s QPSK, 16QAM a 64QAM, podporuje režimy 2K a 8K.
- Merania DVB-T: BER (Bit Error Rate), C/N (pomer nosnej k šumu), kvalita signálu, FEC (Forward Error Correction) a sila signálu.
- Frekvenčný rozsah DVB-S: 950-2150 MHz, so vstupnou úrovňou od -65 dBm do -25 dBm a vstupnou impedanciou 75 ohmios.
- Demodulácia DVB-S: QPSK so symbolovou rýchlosťou 2 Msps až 45 Msps.
- Merania DVB-S: BER, C/N, kvalita signálu, FEC a sila.
- Dodatočné funkcie: Automatické a manuálne vyhľadávanie NIT, kompatibilita s DiSEqC 1.0, 1.1, 1.2 a USALS, napájanie pre LNB (13/18 V, 400 mA) a napájanie na RFIN s viacerými napätiami (5V až 24V).
- Nabíjateľná batéria: Lítium-iónová 3000 mAh s napätím 8.4V, výdrž 4-6 hodín a čas nabíjania 5 hodín. Súčasťou je nabíjačka do auta a AC 90-240 V adaptér.
- Pamäť: 16 MB SDRAM a 8 MB Flash na ukladanie a spracovanie.
- Sériové pripojenie: USB na prenos dát a aktualizácie.
- Kompaktné rozmery: 155 x 95 x 45 mm, čo uľahčuje prenášanie a používanie v teréne.
Typické použitie:
- Inštalácia a nastavenie antén pre terestriálnu a satelitnú digitálnu televíziu.
- Diagnostika a riešenie problémov so signálmi DVB-T a DVB-S.
- Súčasné meranie viacerých kanálov pre efektívnu analýzu.
- Kontrola kvality signálu v profesionálnych inštaláciách a pri údržbe.
Kompatibilita: Kompatibilný so systémami digitálnej televízie DVB-T (TDT) a DVB-S, vrátane modulačných technológií COFDM a QPSK. Vhodný na analýzu signálov v domácich aj profesionálnych podmienkach.
Tento analyzátor je nevyhnutným nástrojom pre technikov, ktorí vyžadujú presnosť a funkčnosť pri meraní digitálnych signálov pre terestriálnu a satelitnú televíziu, a pomáha zabezpečiť optimálne inštalácie a kvalitný príjem.
- Frekvenčný rozsah DVB-T: 46-870 MHz so signálovou úrovňou 40-110 dBuV
- Demodulácia DVB-T kompatibilná s QPSK, 16QAM a 64QAM
- Presné merania: BER, C/N, kvalita signálu, FEC a sila signálu
- Frekvenčný rozsah DVB-S: 950-2150 MHz so vstupnou úrovňou -65 až -25 dBm
- Automatické a manuálne vyhľadávanie NIT pre DVB-S
- Kompatibilita s DiSEqC 1.0, 1.1, 1.2 a USALS
- Nabíjateľná lítium-iónová batéria 3000 mAh s výdržou 4-6 hodín
- Vnútorná pamäť 16 MB SDRAM a 8 MB Flash
- USB pripojenie na prenos dát a aktualizácie
- Kompaktné rozmery: 155 x 95 x 45 mm, ľahko prenosný
Otázky a odpovede zákazníkov
Aké typy signálov môže Satlink WS-6909 merať a analyzovať a aké výhody prináša oproti iba terestriálnym alebo iba satelitným meračom?
Satlink WS-6909 umožňuje merať a analyzovať signály digitálnej terestriálnej TV DVB-T (TDT, COFDM) aj satelitné DVB-S, čo uľahčuje prácu v zmiešaných inštaláciách bez potreby dvoch zariadení. Podporuje demoduláciu QPSK, 16QAM a 64QAM, s frekvenčným rozsahom 46–870 MHz v terestriále a 950–2150 MHz v satelite, čím pokrýva väčšinu aktuálnych štandardov. V porovnaní so špecializovanými meračmi ponúka väčšiu univerzálnosť, hoci môže postrádať pokročilé funkcie profesionálnych modelov zameraných len na jeden typ signálu.
Aké sú rozmery, hmotnosť a presný obsah balenia produktu?
Satlink WS-6909 má približné rozmery 180 × 95 × 48 mm a hmotnosť okolo 0,5 kg. Balenie zvyčajne obsahuje: merač WS-6909, napájací adaptér, krátky testovací koaxiálny kábel, popruh alebo prepravné puzdro a používateľskú príručku. Obsah sa môže líšiť podľa distribútora, preto odporúčame skontrolovať zoznam príslušenstva pri kúpe.
Potrebujem na jeho fungovanie externý zdroj napájania a akú elektrickú kompatibilitu ponúka s LNB satelitu?
Merač obsahuje nabíjateľnú batériu pre prenosné použitie. Môže dodávať napájanie priamo cez vstup RFIN zariadeniam ako LNB, pričom podporuje 5 V, 12 V, 15 V, 18 V alebo 24 V (maximálne 100 mA), čo je kompatibilné s väčšinou štandardných LNB a aktívnych anténnych zariadení. Je dôležité overiť, že záťaž neprekročí maximálny špecifikovaný prúd, aby sa predišlo preťaženiu.
Umožňuje zariadenie merať technické parametre ako BER, pomer C/N a silu signálu a aké sú jeho prevádzkové rozsahy?
Áno, WS-6909 meria kľúčové parametre ako BER (Bit Error Rate), pomer nosná–šum (C/N), silu a kvalitu signálu v DVB-T aj DVB-S. Efektívne pracuje v rozsahu vstupnej úrovne 40–110 dBμV v terestriále a od -65 dBm do -25 dBm v satelite, čím pokrýva potreby inštalácie a jemného doladenia v domácich aj polo-profesionálnych podmienkach.
Aké bezpečnostné prvky a normy obsahuje a ako sa porovnáva so zariadeniami vyššej triedy z hľadiska odolnosti a ochrany?
WS-6909 spĺňa základné elektrické normy CE pre elektronické zariadenia, no vzhľadom na svoju prenosnú kategóriu a cenu nemá zosilnené tienenie proti EMI ani pokročilú ochranu proti prepätiu na vstupoch. Zariadenia vyššej triedy môžu ponúkať vyššiu odolnosť, ESD ochranu a ďalšie certifikácie pre profesionálne prostredie. Odporúča sa s meračom zaobchádzať podľa osvedčených postupov a vyhýbať sa pripájaniu v prostredí bez správneho vybitia statickej elektriny.
Na čo slúži analyzátor Satlink WS-6909?
Slúži na meranie a analýzu signálov terestriálnej digitálnej televízie (DVB-T) a satelitnej televízie (DVB-S), pričom umožňuje overiť kvalitu a silu signálu pri inštalácii a údržbe.
Aké typy signálu dokáže Satlink WS-6909 merať?
Dokáže merať signály DVB-T (TDT) a DVB-S (satelit), vrátane parametrov ako BER, C/N, kvalita signálu, FEC a sila signálu.
Ako dlho vydrží batéria Satlink WS-6909?
Lítium-iónová batéria má kapacitu 3000 mAh a pri plnom nabití ponúka výdrž 4 až 6 hodín.
Je kompatibilný so systémami DiSEqC?
Áno, je kompatibilný s verziami DiSEqC 1.0, 1.1, 1.2 a USALS pre ovládanie LNB a prepínanie satelitov.
Obsahuje nabíjačku do auta?
Áno, analyzátor obsahuje nabíjačku do auta aj AC/DC napájací adaptér.
