WSON8 na DIP8 adaptérna doska pre programátory QFN8/DFN8 a MLF8
Značka: satkit
1,20€
Vrátane DPH (Bez DPH: 1,00 €)
Obmedzené zásoby
Štandardné doručenie
Pi, Jún 12 - Ut, Jún 16
Expresné doručenie
St, Jún 10 - Št, Jún 11
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty

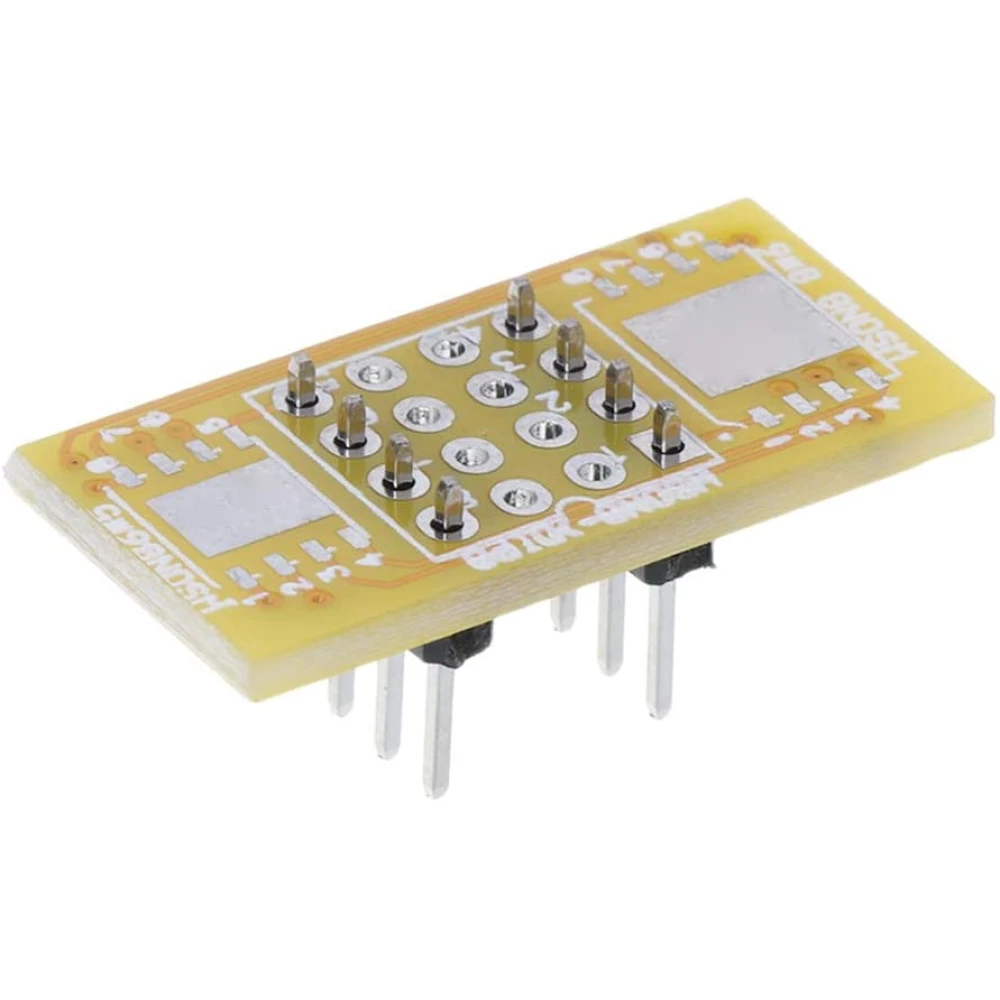

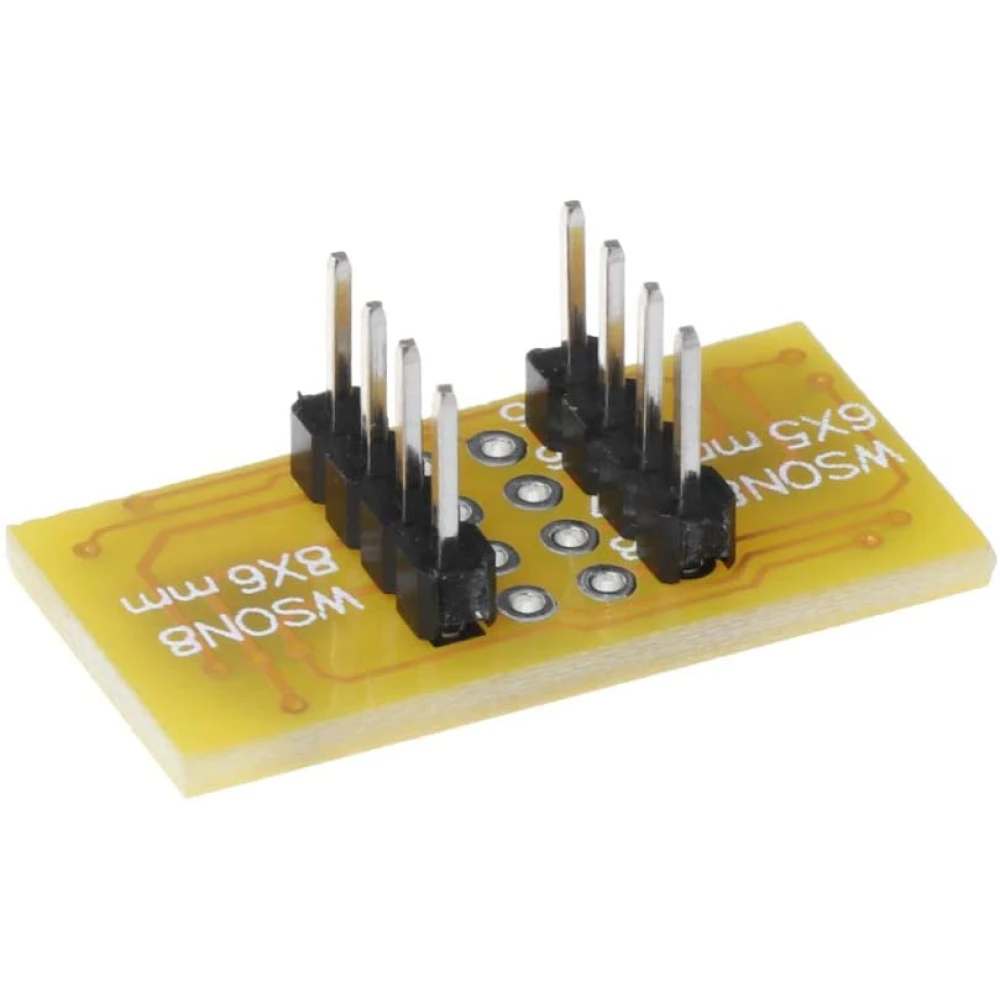

Adaptérna doska WSON8 na DIP8 je nevyhnutný nástroj pre technikov aj nadšencov, ktorí pracujú s programovaním čipov v puzdrách QFN8, DFN8 a WSON8/MLF8. Táto doska umožňuje prispôsobiť tieto formáty na štandardnú päticu DIP8, čo uľahčuje pripojenie a programovanie s kompatibilnými programátormi.
Hlavné vlastnosti:
- Kompatibilná s dvoma špecifikáciami čipu WSON8 na DIP v rade s pinovou lištou.

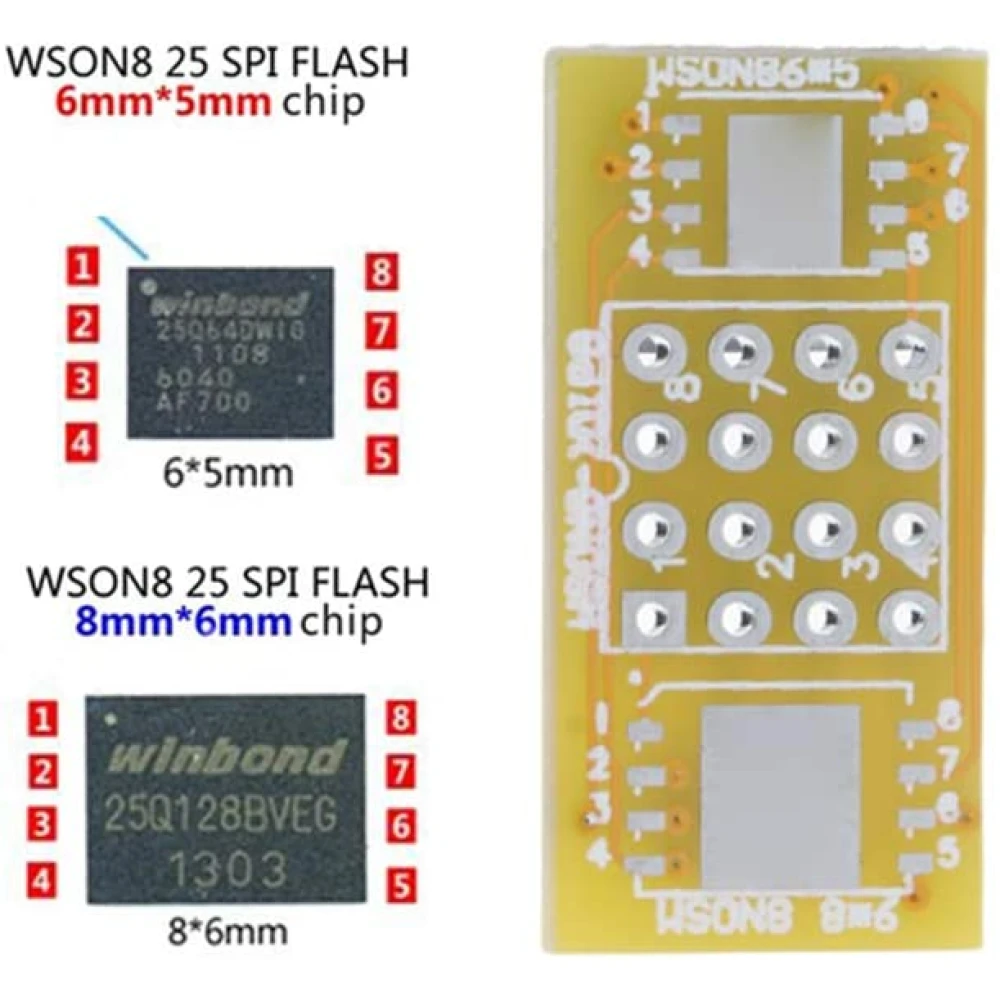

- Podporuje puzdrá QFN8/WSON8 s rozmermi 8mm x 6mm a 6mm x 5mm.
- Má 8 pinov na pripojenie.

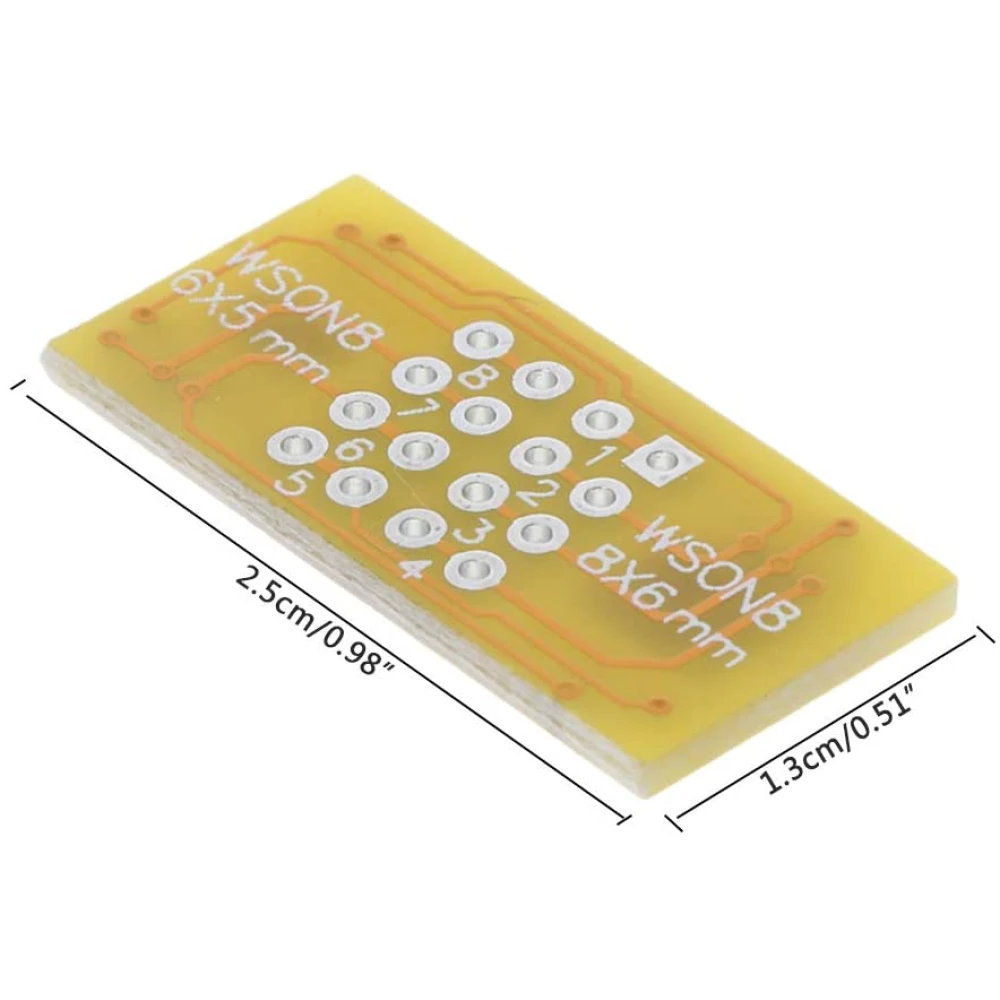

- Kompaktné rozmery 1.3 x 2.5 cm (0.51 x 0.98 palca).
- Nízka hmotnosť približne 1 gram.
- Umožňuje spájkovať naraz jeden FLASH čip pre presné programovanie.
- Kompatibilná s programátormi TL866II Plus, RT809H, RT809F a ďalšími podobnými.
Typické použitie:
- Adaptácia čipov WSON8, QFN8, DFN8 a MLF8 na programovanie v päticiach DIP8.
- Oprava a údržba elektronických zariadení, ktoré používajú tieto puzdrá.
- Presné elektronické projekty, ktoré vyžadujú programovanie konkrétnych čipov.
Kompatibilita:
Táto adaptérna doska je vhodná pre programátory ako TL866II Plus, RT809H, RT809F a ďalšie, ktoré podporujú pätice DIP8. Pred kúpou je dôležité, aby si používateľ overil konkrétnu kompatibilitu so svojím zariadením.
Obsah balenia:

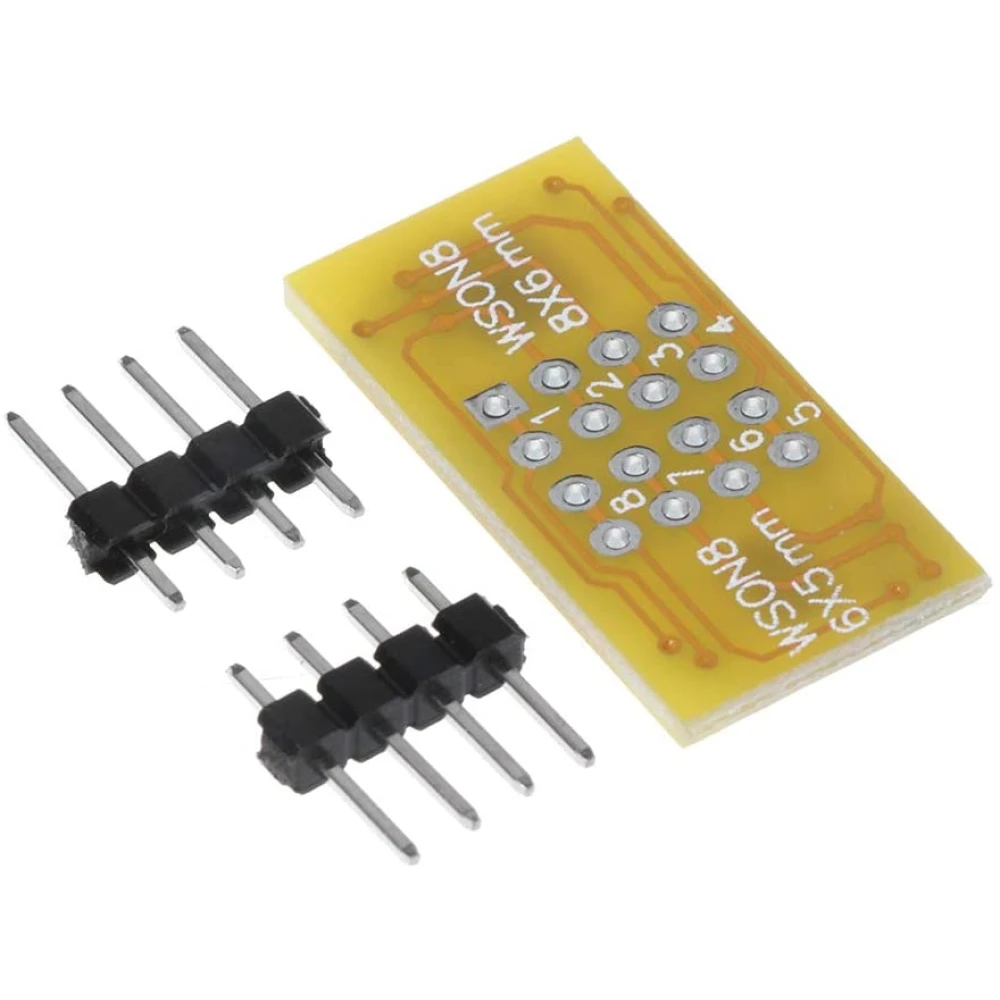

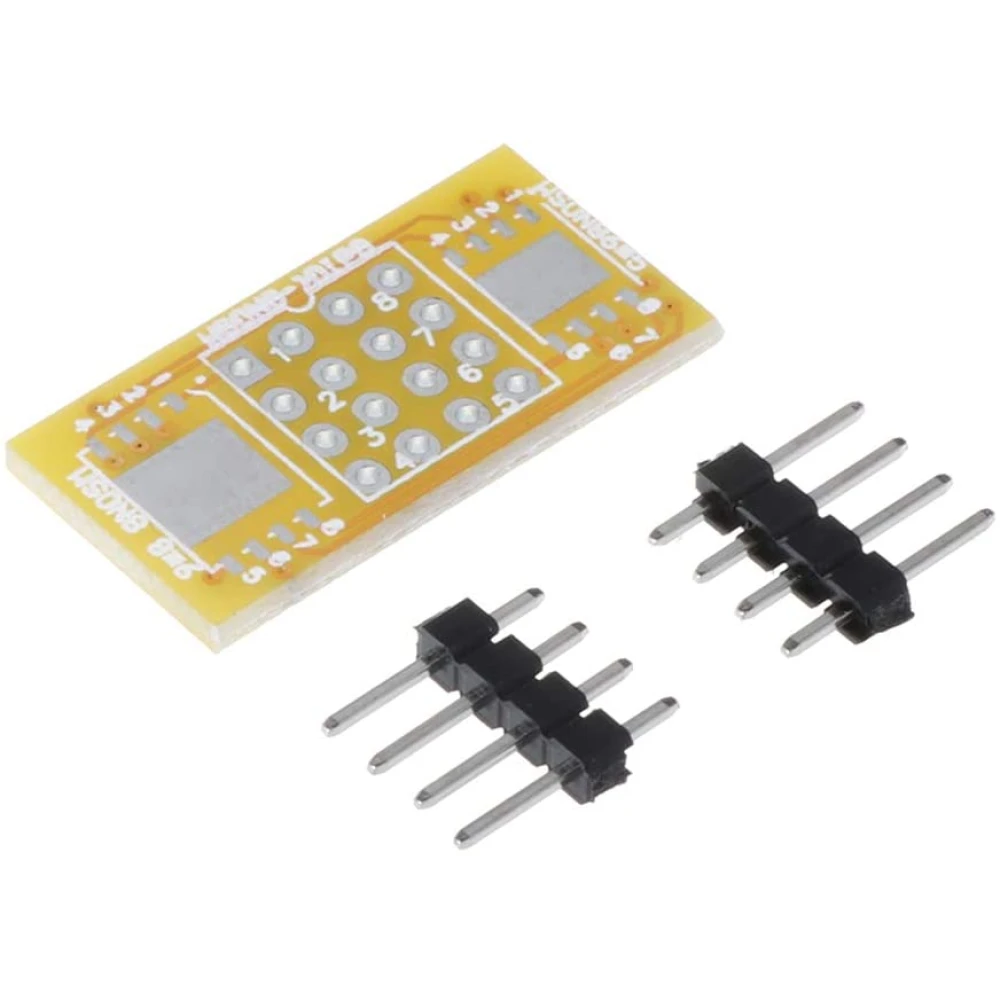

- 1 x Adaptérna doska programátora WSON8 na DIP8.
Táto doska je praktickým riešením pre tých, ktorí potrebujú prispôsobiť puzdrá čipov WSON8, QFN8, DFN8 a MLF8 do formátu DIP8, a tým uľahčiť programovanie a manipuláciu s týmito elektronickými súčiastkami pomocou štandardného vybavenia.
- Kompatibilná s čipmi QFN8/WSON8 8mmx6mm a 6mmx5mm
- Má 8 pinov pre pripojenie DIP8
- Kompaktné rozmery: 1.3x2.5 cm
- Nízka hmotnosť: 1 gram
- Umožňuje spájkovať naraz jeden FLASH čip
- Kompatibilná s programátormi TL866II Plus, RT809H, RT809F
Otázky a odpovede zákazníkov
Aký typ fyzického a elektrického pripojenia ponúka doska k programátoru alebo emulátoru?
Táto doska prevádza puzdro WSON8/QFN8/DFN8 na štandardný formát DIP8 pomocou radu pinov s rozstupom 2,54 mm, kompatibilných so socketmi a prototypovými doskami pre DIP8. Nezmení pôvodný elektrický pinout čipu.
Existujú elektrické obmedzenia, ako maximálne napätie, prúd alebo ESD počas používania adaptérovej dosky?
Doska neobsahuje aktívne komponenty ani dodatočnú ESD ochranu. Spoj zvládne až 1 A a 24 V za štandardných podmienok, no odporúča sa pracovať v prostredí bez ESD a overiť limity pripojených čipov, pretože doska neposkytuje žiadnu dodatočnú elektrickú ochranu.
S akými programátormi je táto adaptérna doska kompatibilná?
Je kompatibilná s programátormi ako TL866II Plus, RT809H, RT809F a ďalšími, ktoré podporujú pätice DIP8.
Koľko čipov sa dá na túto dosku spájkovať naraz?
Adaptérna doska umožňuje spájkovať naraz iba jeden FLASH čip.
Aké puzdrá táto adaptérna doska podporuje?
Podporuje puzdrá QFN8, DFN8, WSON8 a MLF8 vo veľkostiach 8mmx6mm a 6mmx5mm.
Aké sú rozmery adaptérnej dosky?
Rozmery sú 1.3x2.5 cm (0.51x0.98 palca).
Je táto doska vhodná na opravy elektroniky?
Áno, je ideálna na opravu a údržbu zariadení, ktoré používajú čipy s kompatibilnými puzdrami.
