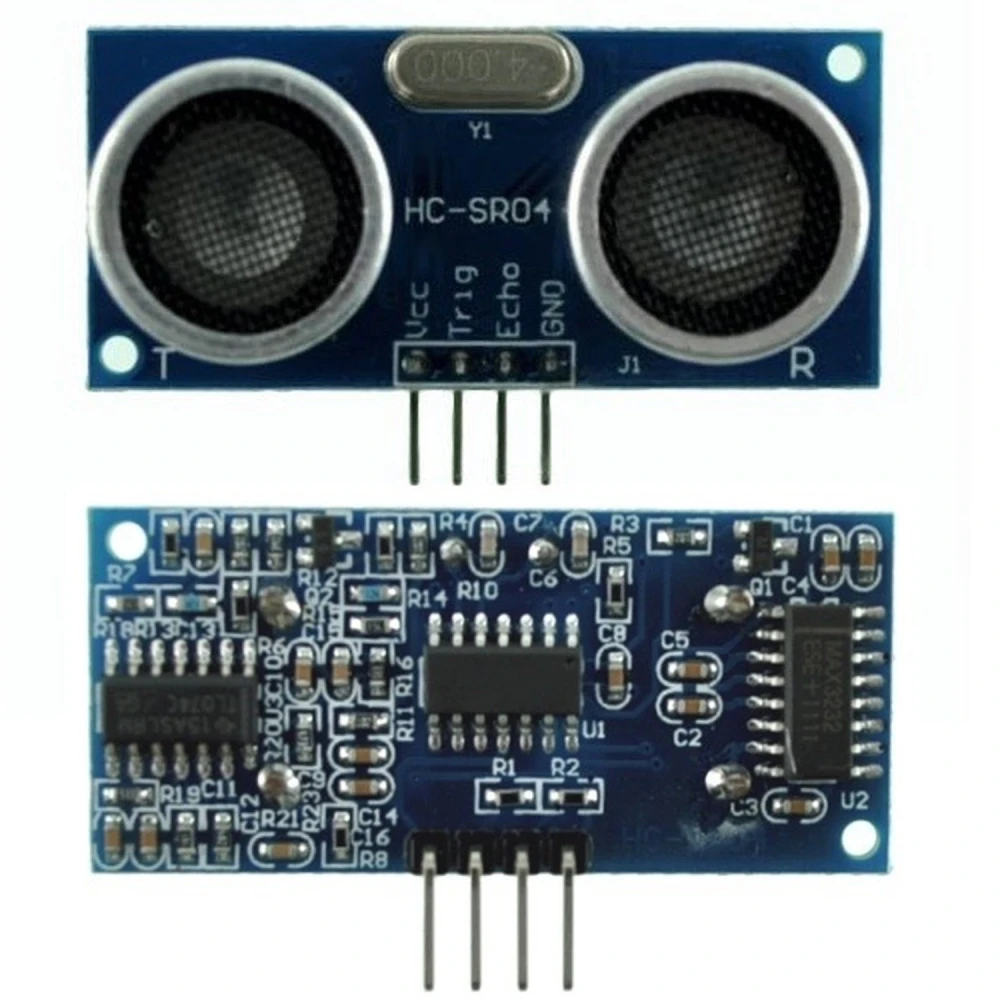

Ultrazvukový senzor HC-SR04 pre Arduino – presné meranie vzdialenosti

Name: Ultrazvukový senzor HC-SR04 pre Arduino – presné meranie vzdialenosti
Brand: satkit
SKU: J030106-SR04
Price: 1.80 EUR
Availability: InStock

Značka: satkit

Buďte prvý, kto ohodnotí tento produkt

1,80€

Vrátane DPH (Bez DPH: 1,50 €)

Množstevné zľavy

Množstvo	Cena	Uložiť
2+	1,19 €	-34%
10+	1,14 €	-37%
20+	1,02 €	-43%

Skladom - Odosielame ihneď

Štandardné doručenie St, Jún 17 - Pi, Jún 19

Expresné doručenie Po, Jún 15 - Ut, Jún 16

Vrátenie do 30 dní

Množstvo

Bezplatné vrátenie do 30 dní

Bezpečná transakcia

Doprava zadarmo Doprava od 4,99€

Jednoduché vrátenie Možnosť vrátenia do 30 dní

Bezpečná platba 100 % bezpečná pokladňa

Záruka kvality Iba originálne produkty

Modul ultrazvukového senzora HC-SR04 pre Arduino je nevyhnutný komponent pre každý robotický alebo elektronický projekt, ktorý vyžaduje presné a spoľahlivé meranie vzdialenosti. Tento senzor funguje ako sonar, vysiela ultrazvukové vlny a meria čas, za ktorý sa ozvena vráti po odraze od objektu, čo umožňuje detekovať prekážky od 2 centimetrov do 3 metrov.

Jeho kompaktný a jednoduchý dizajn uľahčuje integráciu do prototypovacích dosiek alebo priamo do robotov. Má LED indikátor, ktorý zobrazuje, kedy prebieha meranie, a na svoju činnosť vyžaduje iba tri piny: VCC, GND a výstupný signál.

Hlavné vlastnosti

Rozsah merania: 2 cm až 3 metre, ideálny na detekciu objektov na krátku a strednú vzdialenosť.
Napájacie napätie: 5V +/-10% (minimum 4.5V, maximum 6V), kompatibilné s väčšinou mikrokontrolérov.
Spotreba: typicky 30 mA, maximálne 35 mA.
Rozhranie: 3 piny (VCC, GND, signál) pre jednoduché pripojenie.
Komunikácia: Používa signály typu "pulse in / pulse out" na meranie vzdialenosti pomocou šírky impulzu PWM.
LED indikátor: Signalizuje, keď senzor vykonáva meranie.
TTL impulz: Minimálny impulz 2 µs (5 µs typicky) a kladný echo impulz od 115 µs do 18.5 ms.
Frekvencia dávky: 40 kHz počas 200 µs.
Kompaktné rozmery: 22 mm x 46 mm x 16 mm, jednoduchá integrácia do akéhokoľvek projektu.

Typické použitie

Tento senzor sa široko používa v robotických projektoch na vyhýbanie sa prekážkam, meranie vzdialenosti v automatizovaných systémoch a v prototypoch, ktoré vyžadujú presnú detekciu objektov. Jeho kompatibilita s Arduino, PIC a ďalšími mikrokontrolérmi z neho robí všestranný nástroj pre makerov a vývojárov.

Kompatibilita

HC-SR04 je kompatibilný s doskami Arduino a ďalšími mikrokontrolérmi, ktoré podporujú digitálne vstupné a výstupné signály. Jeho jednoduché rozhranie umožňuje rýchlu a bezproblémovú integráciu do DIY, vzdelávacích alebo profesionálnych projektov.

S týmto modulom môžete jednoducho a spoľahlivo implementovať systémy ultrazvukového merania vzdialenosti a optimalizovať svoje elektronické a robotické projekty.

Rozsah merania: 2 cm až 3 metre
Napájanie: 5V +/-10% (4.5V až 6V)
Typická spotreba: 30 mA (max. 35 mA)
3-pinové rozhranie: VCC, GND, signál
Komunikácia cez PWM impulz (pulse in / pulse out)
LED indikátor aktívneho merania
Frekvencia ultrazvuku: 40 kHz
Kompaktné rozmery: 22 x 46 x 16 mm

Otázky a odpovede zákazníkov

Aké sú výhody a obmedzenia HC-SR04 v porovnaní s infračervenými senzormi na meranie vzdialenosti?

HC-SR04 ponúka širší rozsah merania (2 cm až 3 m) a býva presnejší na rovných a tvrdých povrchoch. Má však obmedzenia pri mäkkých alebo zvuk pohlcujúcich materiáloch a môže byť ovplyvnený akustickým rušením. Infračervené senzory fungujú lepšie pri slabom osvetlení a na tmavých objektoch, no ich dosah je menší a presnosť sa mení podľa farby a odrazivosti objektu.

Aké sú rozmery a hmotnosť modulu HC-SR04? Sú v balení aj káble alebo ďalšie súčiastky?

Modul meria 46 mm x 22 mm x 16 mm a jeho hmotnosť je približne 10 g. Zvyčajne balenie obsahuje iba dosku senzora; káble alebo držiaky zvyčajne nie sú súčasťou, pokiaľ nie je uvedené inak dodávateľom.

Akú presnosť a toleranciu merania má senzor HC-SR04 v prevádzkovom rozsahu?

Typická presnosť je ±3 mm vo väčšine vzdialeností, za predpokladu optimálnych teplotných podmienok (20–25 °C) a pevných odrazivých povrchov. Tolerancie sa môžu zvýšiť pri mäkkých, malých, naklonených objektoch alebo pri nepriaznivých akustických podmienkach.

Ako sa pripojí ultrazvukový senzor HC-SR04 k Arduino?

Pripája sa pomocou troch pinov: VCC na 5V, GND na zem a signálový pin na digitálny pin Arduino na meranie echo impulzu.

Aký je rozsah vzdialenosti, ktorý môže HC-SR04 merať?

Môže merať vzdialenosti od 2 centimetrov do 3 metrov s dobrou presnosťou.

Aké napätie potrebuje senzor na správnu funkciu?

Senzor pracuje s napájacím napätím 5V s toleranciou ±10%, teda medzi 4.5V a 6V.

Je kompatibilný aj s inými mikrokontrolérmi okrem Arduino?

Áno, je kompatibilný s PIC a ďalšími mikrokontrolérmi, ktoré dokážu spracovať digitálne vstupné a výstupné signály.

Čo znamená LED na senzore?

LED sa rozsvieti, aby signalizovala, že senzor práve vykonáva aktívne meranie.
