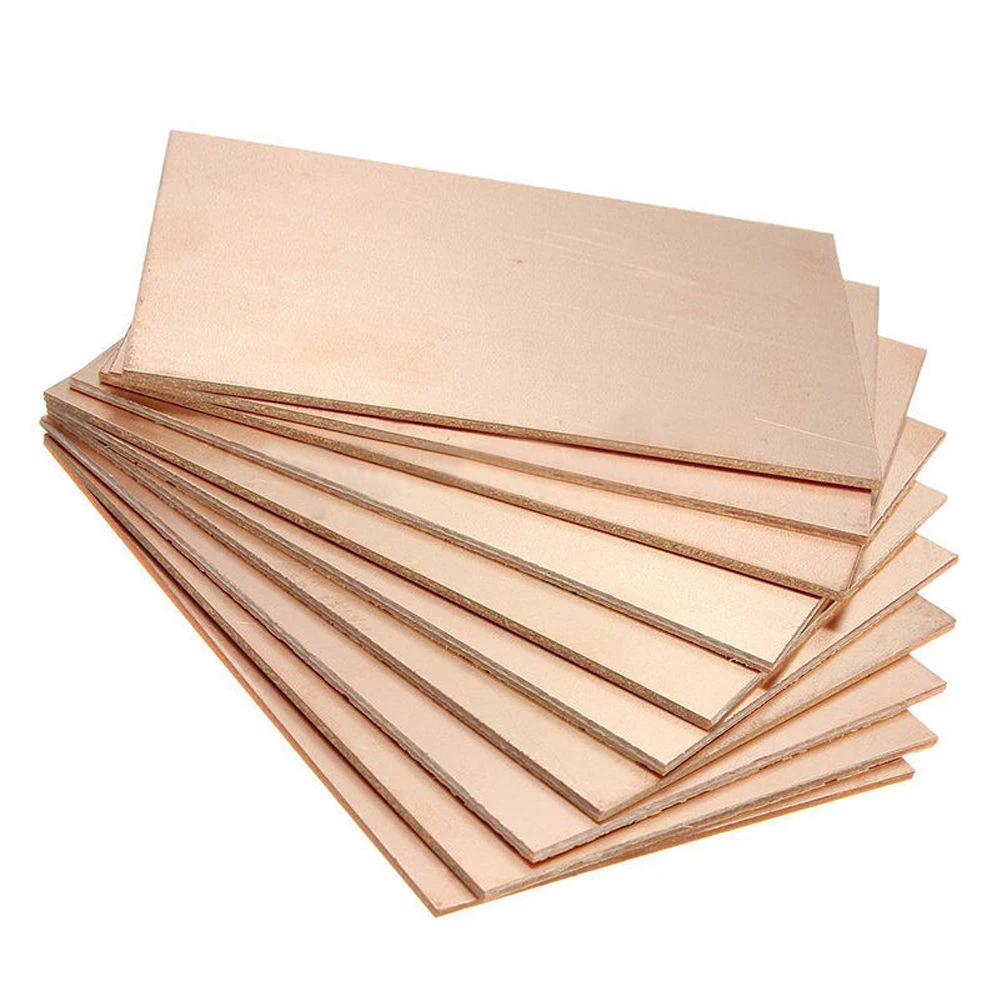

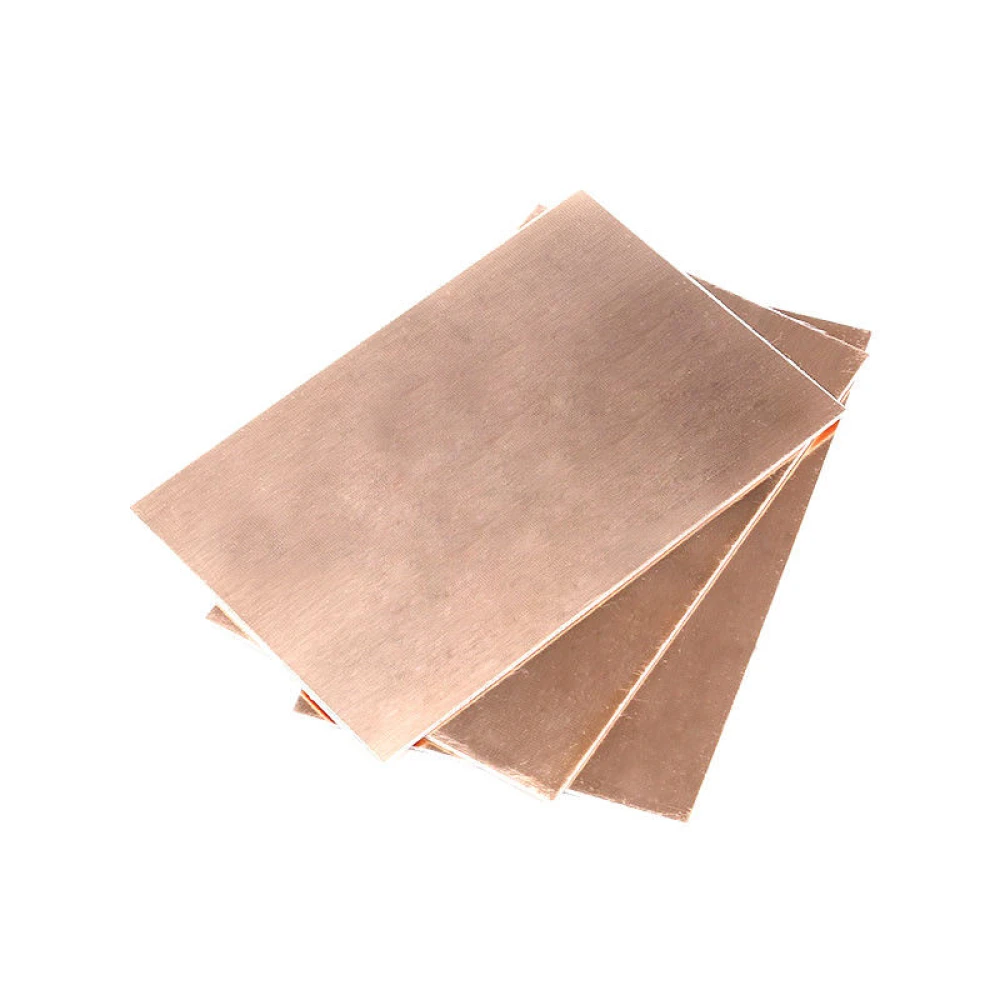

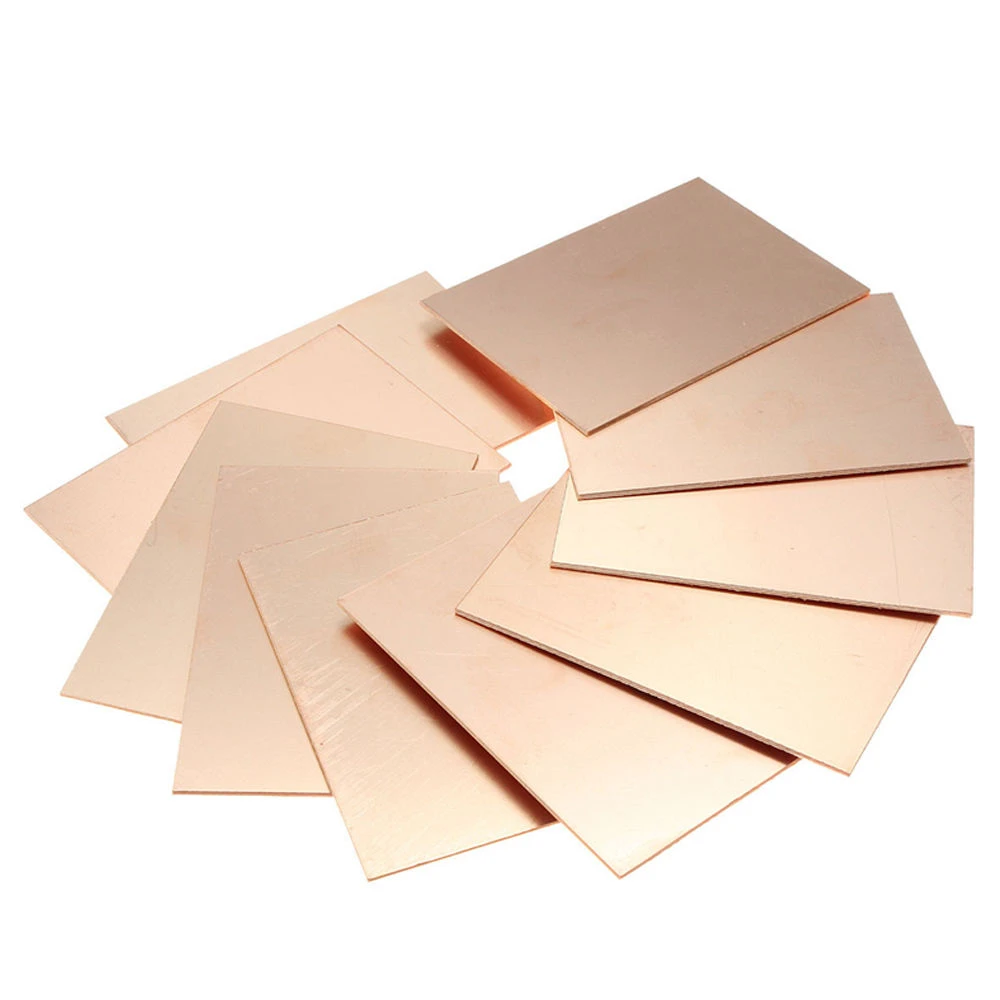

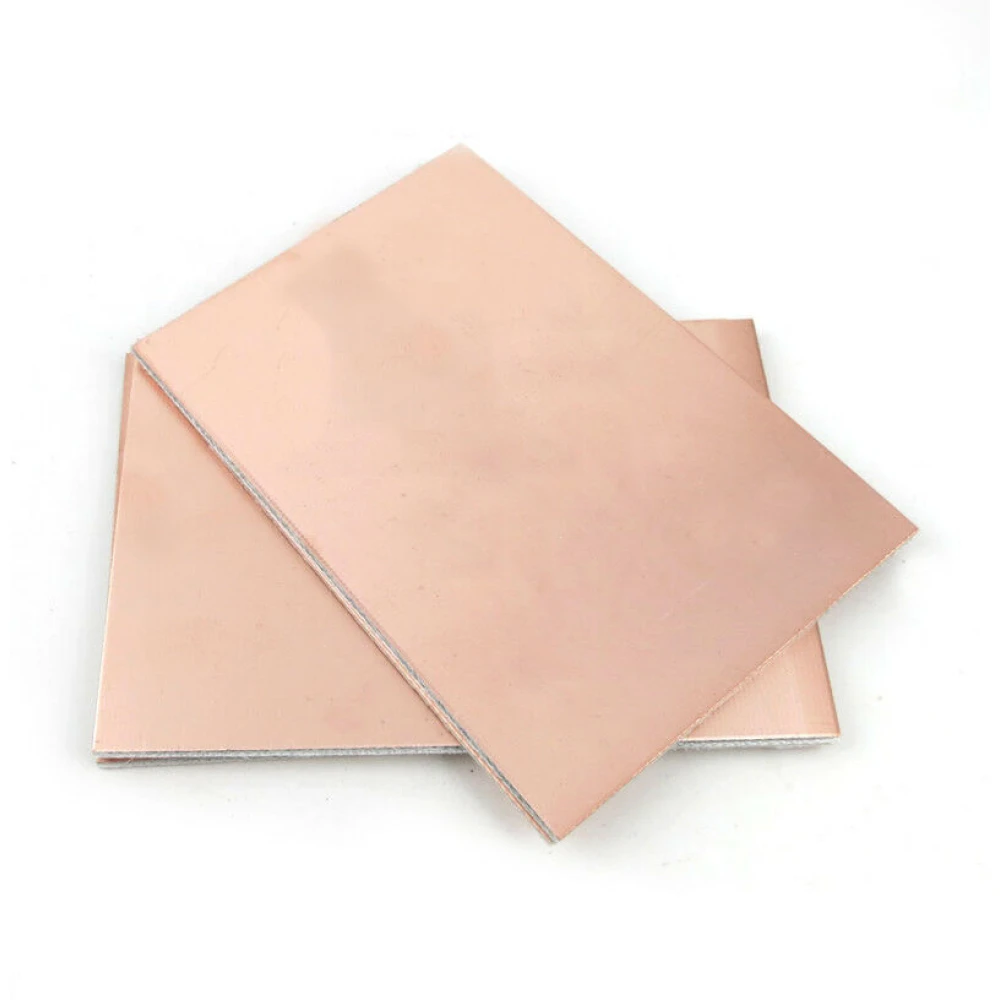

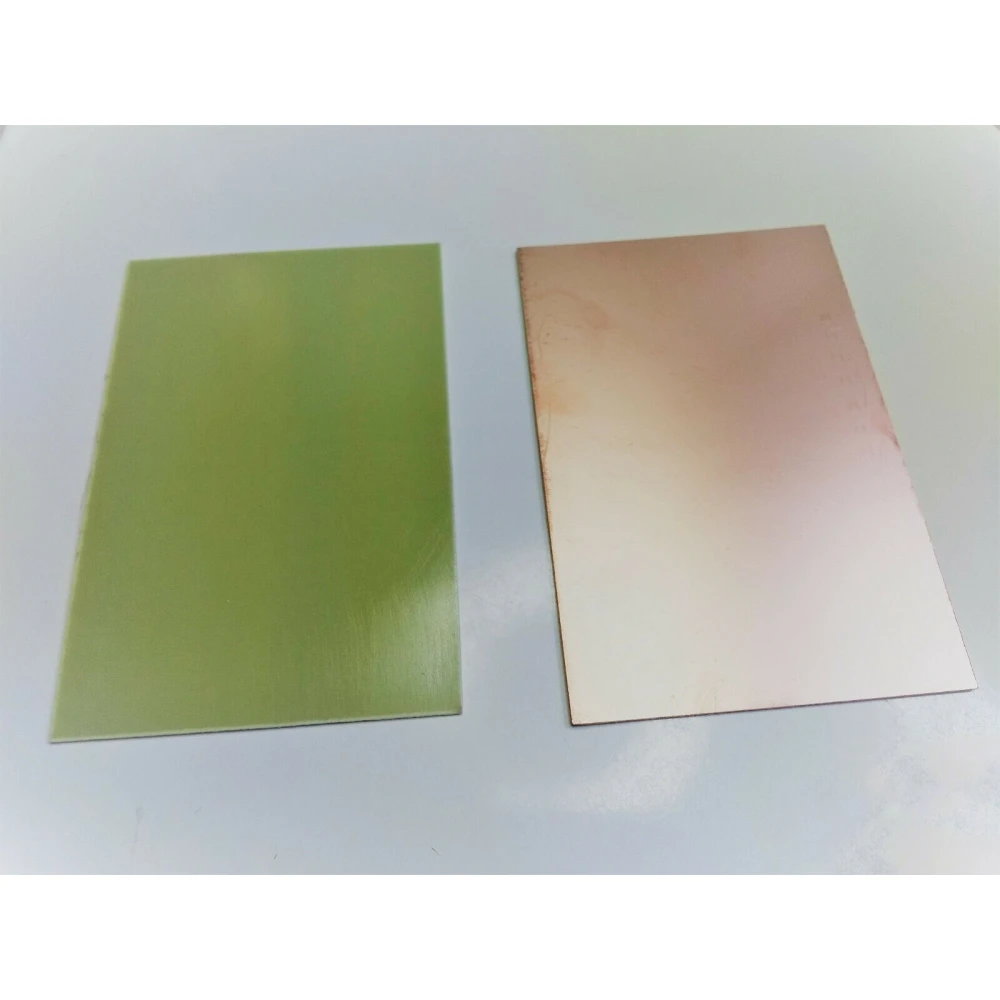

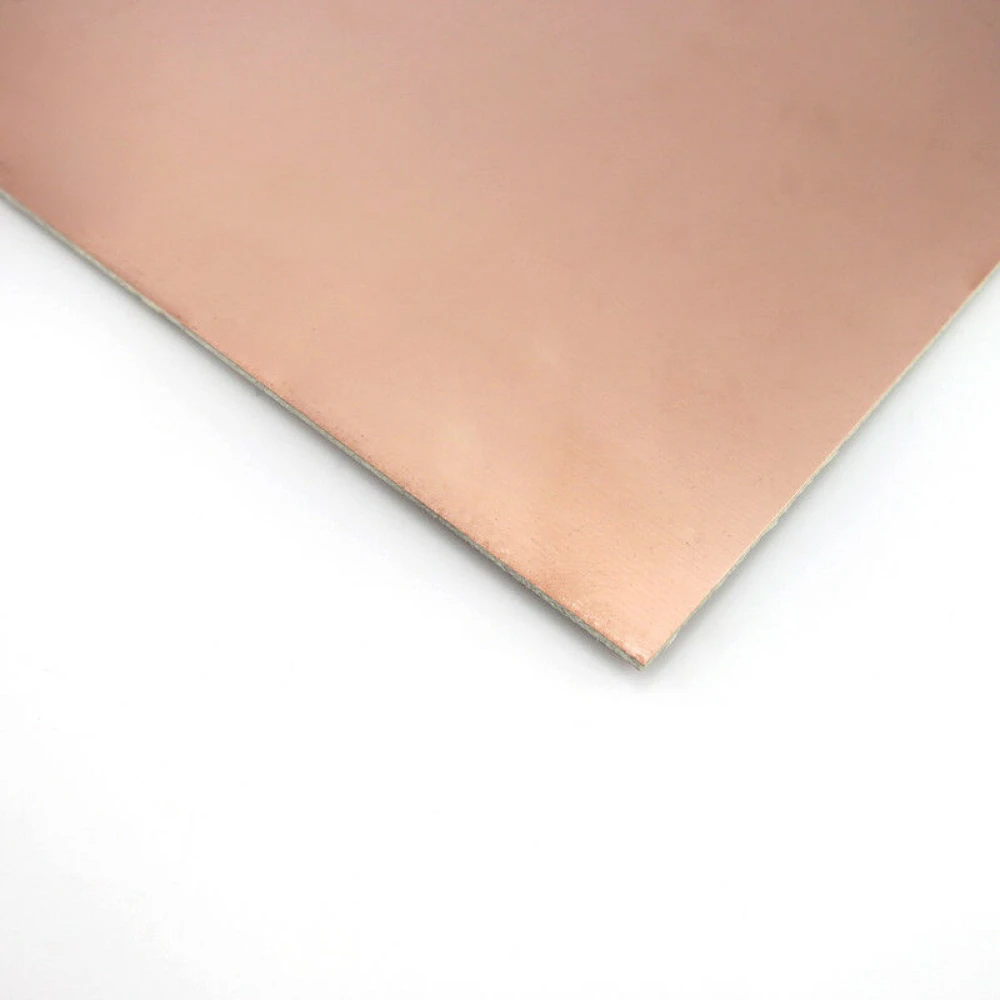

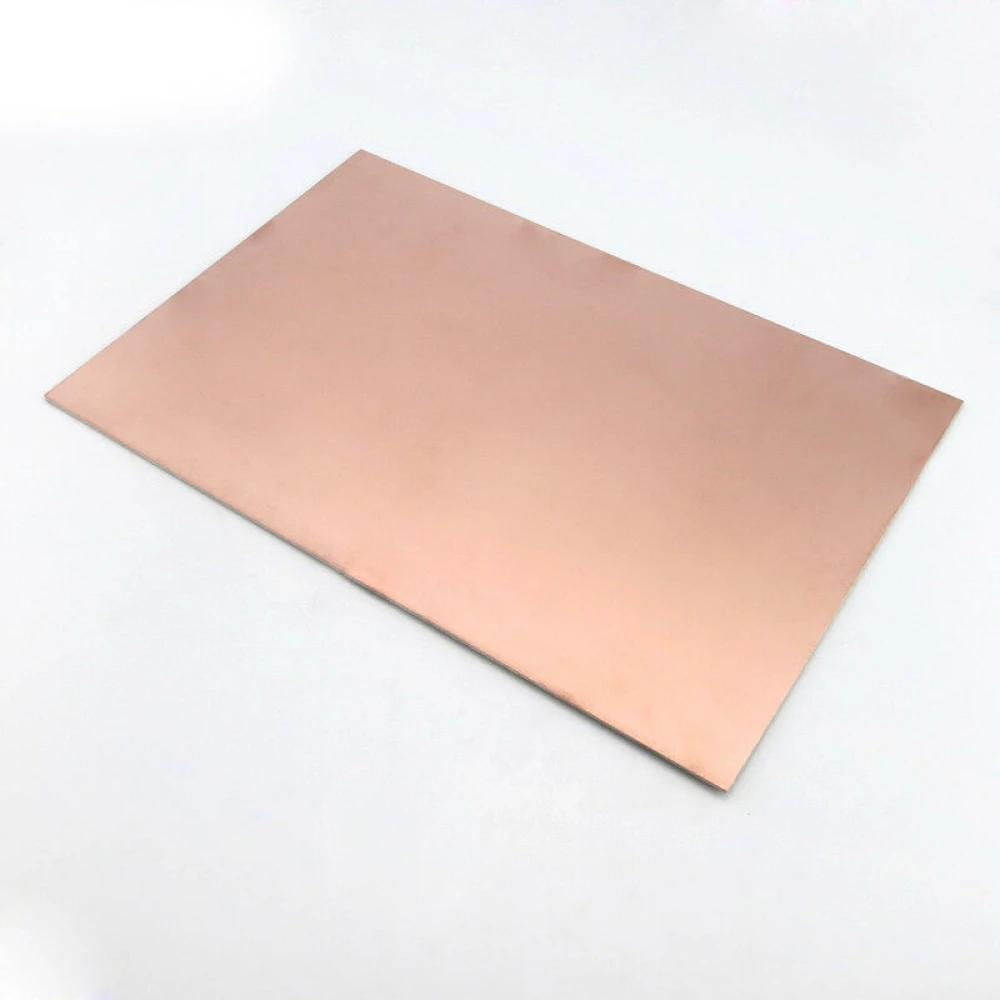

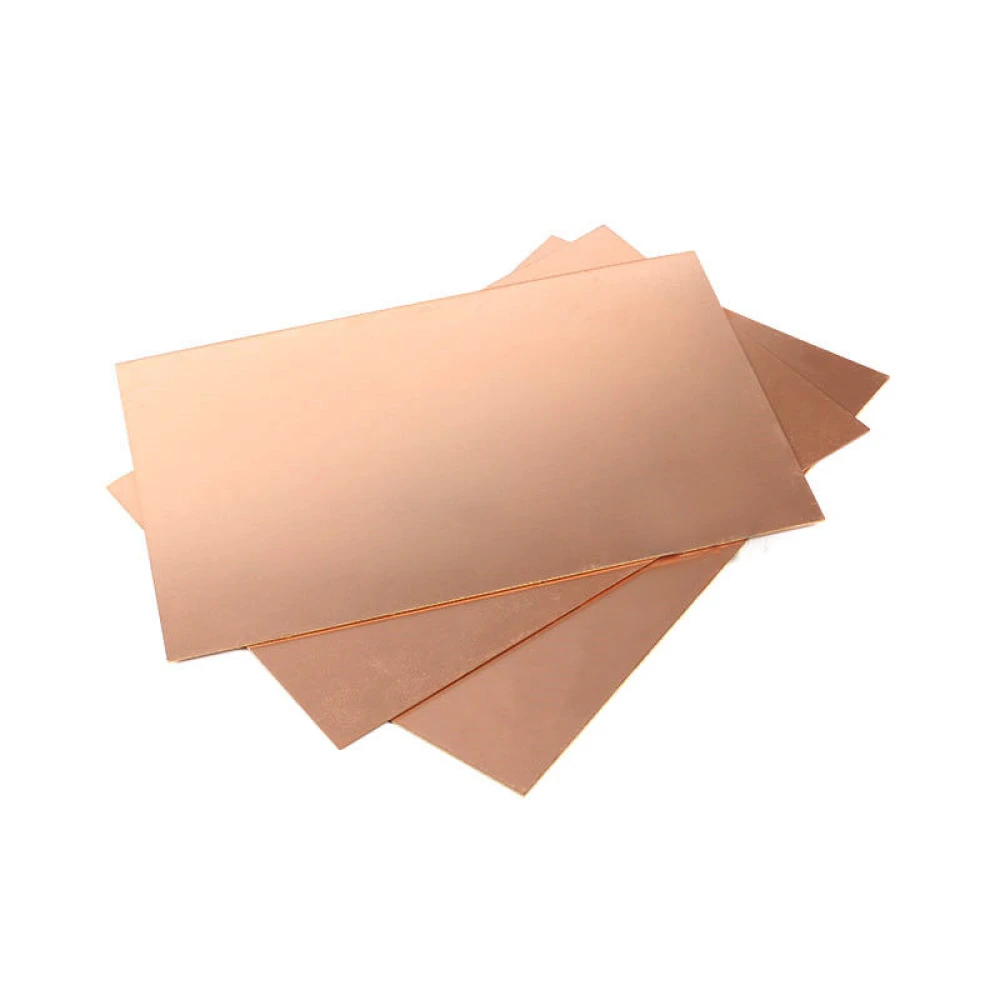

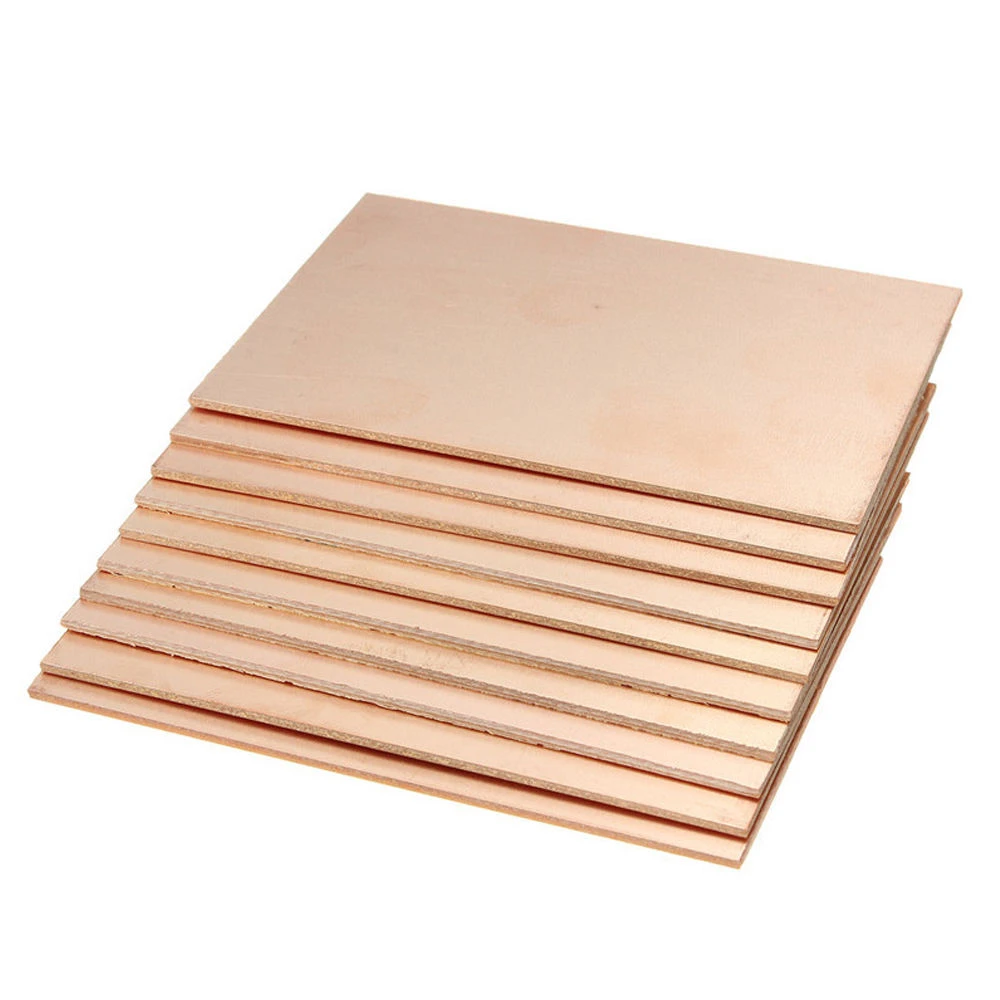

PCB doska s meďou 15x20cm jednostranná z FR4 sklolaminátu pre DIY projekty
Značka: satkit
2,64€
Vrátane DPH (Bez DPH: 2,20 €)
Obmedzené zásoby
Štandardné doručenie
Ut, Máj 19 - Št, Máj 21
Expresné doručenie
Pi, Máj 15 - Po, Máj 18
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty
PCB doska s meďou 15x20cm jednostranná od satkit je laminovaná doska vyrobená z FR4 sklolaminátu, špeciálne navrhnutá na tvorbu plošných spojov v DIY elektronických projektoch. Táto jednostranná doska plošných spojov má medený povrch, ktorý uľahčuje vytváranie bezpečných a trvácnych elektrických spojov.
Hlavné vlastnosti:
- Materiál: FR4 sklolaminát, známy svojou vysokou mechanickou a tepelnou odolnosťou.
- Rozmer: 15 x 20 cm, ideálny pre projekty strednej veľkosti.
- Hrúbka: 1.5 mm, poskytuje doske tuhosť a stabilitu.
- Vrstvy: Jedna medená vrstva, ideálna pre jednoduché a nízkonákladové obvody.
- Povrch: Medený povrch pre vynikajúcu elektrickú vodivosť.
Použitie a aplikácie:
Táto PCB doska je ideálna pre hobby nadšencov aj profesionálov, ktorí chcú vyrábať vlastné plošné spoje pre elektronické projekty, prototypy alebo opravy. Jej rozmer a vlastnosti ju robia vhodnou pre elektronické zariadenia, vzdelávacie experimenty a DIY vývoj.
Kompatibilita:
Kompatibilná s bežnými technikami leptania a spájkovania PCB dosiek. Možno ju použiť so štandardnými elektronickými súčiastkami pre povrchovú montáž alebo montáž cez otvory, pokiaľ je návrh určený pre jednostranné prevedenie.
So satkit získate spoľahlivý produkt, ktorý spĺňa štandardy kvality pre DIY elektroniku. Využite túto PCB dosku s meďou 15x20cm jednostrannú na jednoduchú a presnú tvorbu vlastných obvodov.
- Odolný a trvácny FR4 sklolaminátový materiál
- Rozmer 15 x 20 cm pre projekty strednej veľkosti
- Hrúbka 1.5 mm pre vyššiu tuhosť dosky
- Jedna medená vrstva pre dobrú vodivosť
- Vhodná pre DIY projekty a elektronické prototypy
Otázky a odpovede zákazníkov
Aké výhody má zvoliť PCB dosku z FR4 sklolaminátu s jednou medenou stranou oproti alternatívam ako bakelit?
PCB doska z FR4 sklolaminátu ponúka lepšiu mechanickú odolnosť, vyššiu tepelnú toleranciu a nižšiu nasiakavosť v porovnaní s bakelitom. To zvyšuje spoľahlivosť pri prototypoch a obvodoch vystavených mierne náročným podmienkam. Bakelit však môže postačovať pri lacných zostavách a menej náročných elektrických požiadavkách.
Aká je presná hrúbka medi a FR4 na tejto doske a ako ovplyvňuje schopnosť viesť prúd?
Štandardná hrúbka medi na týchto doskách býva 35 µm (1 oz/ft²), hoci sa môže líšiť podľa šarže. FR4 má hrúbku 1,5 mm. Meď s hrúbkou 35 µm umožňuje viesť prúdy až približne 2–3 A cez širšiu stopu bez prehrievania, pokiaľ to návrh vedenia umožňuje. Pri vyšších prúdoch alebo odvod tepla je potrebná detailná analýza.
Dá sa doska ľahko rezať a vŕtať, aby sa prispôsobila projektom rôznych veľkostí a tvarov?
Áno, dosku možno rezať ručnou pílou alebo rotačným nástrojom a vŕtať vrtákmi určenými pre FR4 z karbidu. Je potrebné používať ochranu dýchacích ciest, pretože prach zo sklolaminátu dráždi. Rozmery 15 cm x 20 cm majú toleranciu približne ±0,5 mm.
Vzťahujú sa na tento typ PCB materiálu nejaké bezpečnostné normy alebo klasifikácie?
Materiál FR4 používaný v PCB zvyčajne spĺňa normu UL94-V0 pre nehorľavosť, čo znamená, že po odstránení zdroja ohňa sám zhasne. Napriek tomu je potrebné overiť u výrobcu, či má táto konkrétna doska certifikáciu UL. Nie je vhodná pre vysokonapäťové aplikácie ani teploty nad 130 °C.
Aké postupy sa odporúčajú na predĺženie životnosti dosky a zabránenie oxidácii odkrytej medi pred pocínovaním?
Odporúča sa manipulovať s doskou v rukaviciach, aby sa predišlo odtlačkom, skladovať ju na suchom mieste a mimo korozívnych látok. Ak sa nebude používať ihneď, tenká vrstva fluxu alebo ochranného laku na meď môže znížiť oxidáciu. Pocínovanie alebo spájkovanie krátko po vyleptaní zabezpečí lepšiu priľnavosť.
Aký materiál je použitý pri tejto PCB doske?
Doska je vyrobená z FR4 sklolaminátu, známeho svojou odolnosťou a trvácnosťou.
Aký je rozmer a hrúbka dosky?
Doska má rozmery 15 x 20 cm a hrúbku 1.5 mm.
Je to jednostranná alebo obojstranná doska?
Je to jednostranná doska plošných spojov s medeným povrchom.
Na aký typ projektov je táto doska vhodná?
Je ideálna pre DIY projekty, prototypy a elektronické opravy, ktoré vyžadujú jednostrannú dosku.
Je kompatibilná s bežnými technikami leptania a spájkovania?
Áno, je kompatibilná so štandardnými technikami leptania a spájkovania pre PCB dosky.
