RS232 TTL Convertidor Cable Kit je efektívne riešenie na prevod signálov RS232 na úrovne TTL (3.3 a 5.5V), ktoré uľahčuje komunikáciu medzi elektronickými zariadeniami s rôznymi štandardmi signálu.

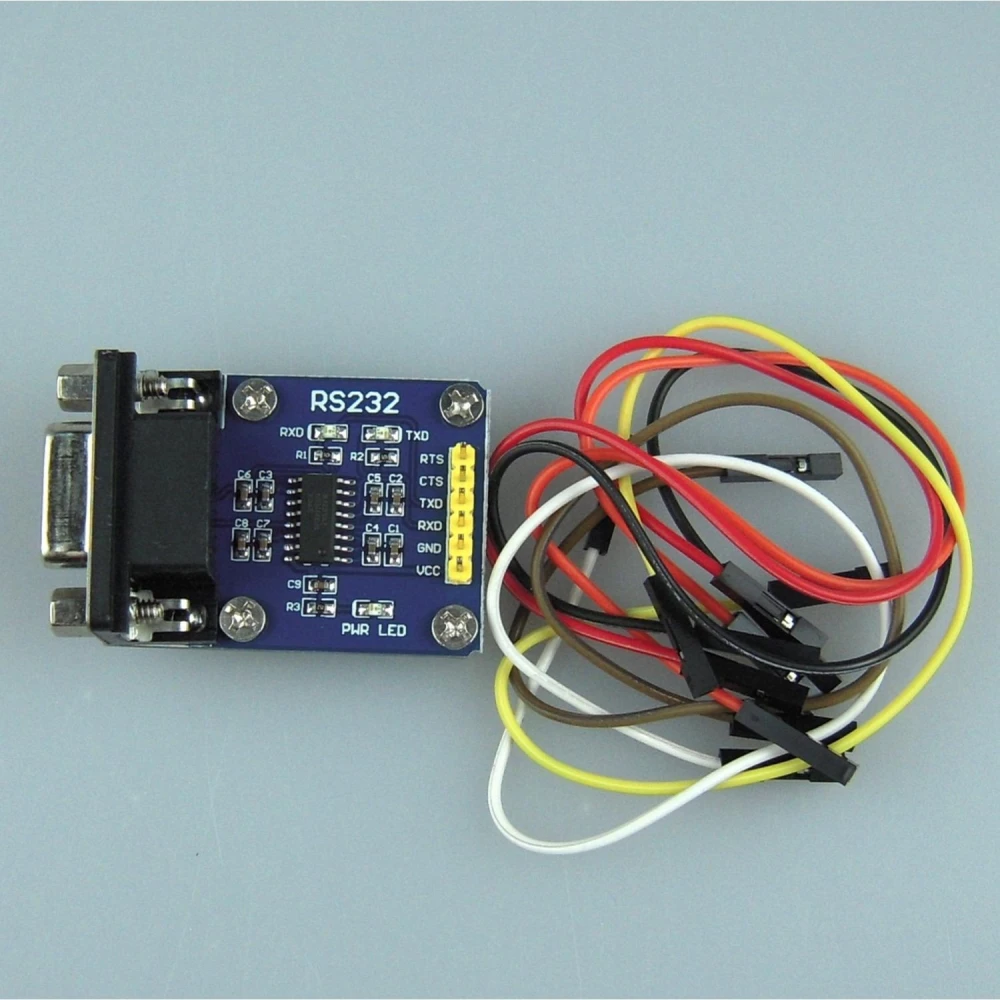

Tento kit obsahuje obojstrannú dosku plošných spojov so sieťotlačou a dvoma montážnymi otvormi, zostavenú a otestovanú na zabezpečenie kvality a funkčnosti.

Obsahuje originálny čip MAX3232, známy svojou spoľahlivosťou pri konverzii signálov.
Pracuje so zdrojom napájania 3V až 5.5V VCC, takže sa prispôsobí rôznym aplikáciám.
Podporuje prenosové rýchlosti až do 250 kbit/s, čím zabezpečuje rýchlu a stabilnú komunikáciu.
Má dva driveri a dva prijímače pre efektívnu obojsmernú komunikáciu.
Kompatibilný so sériovými portami RS232 v počítačoch alebo adaptérmi USB na sériový port.
Na pripojenie k portu RS232 počítača vyžaduje sériový kábel DB9 samec na samicu (straight through).

Typické použitie:

Pripojenie a komunikácia s GPS jednotkami.
Rozhranie s konzolami XBOX na vývoj alebo diagnostiku.
Programovanie a komunikácia s mikrokontrolérmi Microchip PIC a Basic Stamps.
Elektronické projekty, ktoré vyžadujú prispôsobenie úrovní signálu medzi RS232 a TTL.

Kompatibilita: Tento prevodník je kompatibilný so zariadeniami, ktoré používajú signály RS232 a potrebujú komunikáciu TTL, vrátane elektronických zariadení, systémov mobilnej telefónie a ďalších sériových zariadení.

Vďaka kompaktnému dizajnu a vysokej kvalite je RS232 TTL Convertidor Cable Kit nevyhnutným nástrojom pre technikov, vývojárov a nadšencov do elektroniky, ktorí potrebujú spoľahlivé riešenie na prevod sériových signálov.

Prevádza signály RS232 na úrovne TTL 3.3 až 5.5V
Obsahuje originálny čip MAX3232 pre vysokú spoľahlivosť
Prenosová rýchlosť až 250 kbit/s
Dva driveri a dva prijímače pre obojsmernú komunikáciu
Kompatibilný so sériovými portami RS232 a adaptérmi USB na sériový port
Obojstranná doska plošných spojov so sieťotlačou a montážnymi otvormi

Otázky a odpovede zákazníkov

Aké výhody ponúka čip MAX3232 oproti iným RS232-TTL prevodníkom dostupným na trhu?

Čip MAX3232 vyniká kompatibilitou so širším rozsahom napájacieho napätia (3.3 až 5.5 V), nízkym odberom prúdu a vysokou spoľahlivosťou pri konverzii logických úrovní. Na rozdiel od klasickej varianty MAX232 môže MAX3232 spolupracovať s modernými systémami s 3.3 V logikou, čím rozširuje kompatibilitu s mikrokontrolérmi a aktuálnymi modulmi.

Aké sú fyzické rozmery modulu a čo presne obsahuje kit?

Modul má približne rozmery 40 mm x 25 mm a hmotnosť menej ako 20 g. Kit obsahuje zostavenú dosku s prevodníkom založeným na MAX3232, prepojovací kábel a pripojovacie piny pre TTL. DB9-M/F kábel potrebný na pripojenie k RS232 portu PC nie je súčasťou balenia.

Existuje nejaké odporúčanie pre montáž, aby sa predišlo chybám v komunikácii alebo poškodeniu nesprávnym pripojením?

Odporúča sa najprv pripojiť stranu RS232 k portu počítača/vývojovej dosky a skontrolovať správny pinout na strane TTL. Zámenné TX/RX je častou príčinou porúch. VCC modulu nepripájajte na zdroje vyššie ako 5.5 V, aby sa predišlo poškodeniu MAX3232. Vždy používajte priamy, nie krížený DB9-M/F kábel.

Spĺňa prevodník nejakú normu elektrickej bezpečnosti alebo ESD ochrany (elektrostatický výboj)?

Integrovaný obvod MAX3232 má internú ESD ochranu podľa IEC 61000-4-2 a zvláda typické priame výboje až do ±15 kV na dátových linkách RS232. Doska však neobsahuje dodatočné ochrany na úrovni konektorov, preto sa odporúča opatrnosť v priemyselnom prostredí.

Na čo slúži RS232 TTL Convertidor Cable Kit?

Slúži na prevod sériových signálov RS232 na úrovne TTL, čím umožňuje komunikáciu medzi zariadeniami s rôznymi štandardmi signálu.

S akými zariadeniami je tento prevodník kompatibilný?

Je kompatibilný s GPS jednotkami, konzolami XBOX, mikrokontrolérmi Microchip PIC, Basic Stamps a ďalšími zariadeniami, ktoré používajú signály RS232 alebo TTL.

Aký kábel potrebujem na pripojenie prevodníka k počítaču?

Potrebujete sériový kábel DB9 samec na samicu (straight through) na pripojenie prevodníka k portu RS232 počítača.

Aká je maximálna rýchlosť prenosu dát?

Maximálna rýchlosť je až 250 kbit/s, čo zabezpečuje rýchlu a stabilnú komunikáciu.

Aký rozsah napätia prevodník podporuje?

Pracuje s napájaním v rozsahu 3V až 5.5V VCC.
