USB na RS232 TTL PL2303HX adaptér pre Arduino
Značka: satkit
Vrátane DPH (Bez DPH: 2,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 2,30 € | -4% |
| 10+ | 2,18 € | -9% |
| 20+ | 1,80 € | -25% |

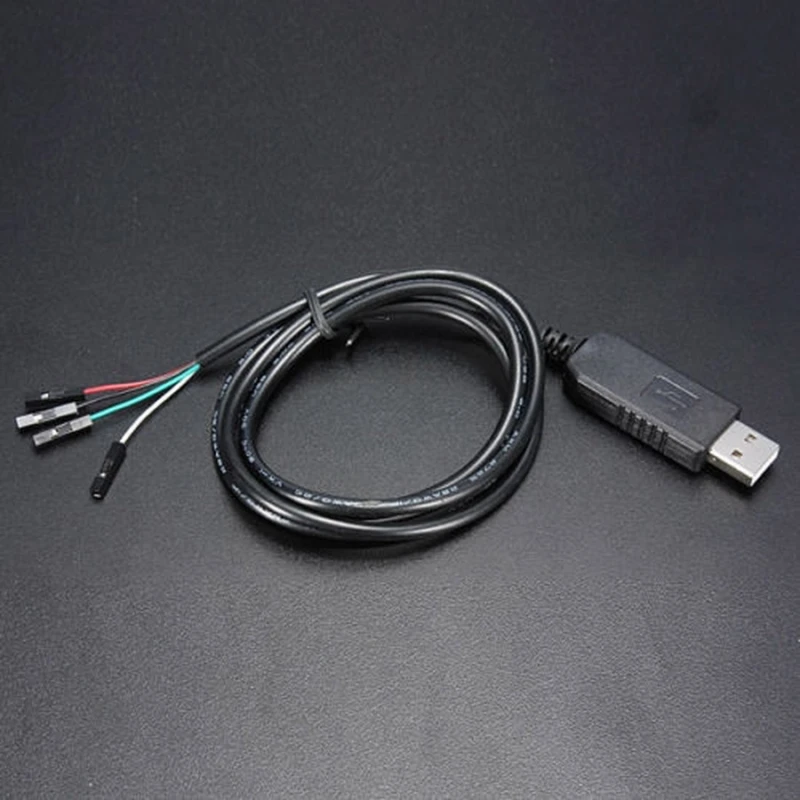

USB na RS232 TTL PL2303HX Cable Adaptador Arduino je konverzný modul, ktorý umožňuje pripojiť zariadenia RS232 TTL alebo vývojové dosky (DEMO BRD) k počítaču cez štandardný USB port. Tento adaptér je praktickým a efektívnym riešením pre tých, ktorí pracujú s Arduino a ďalšími elektronickými systémami vyžadujúcimi sériovú komunikáciu TTL.
Kľúčové vlastnosti:
- Integrovaný čip: TTL COM PC-PL2303HX, ktorý uľahčuje automatickú konverziu medzi USB a RS232 TTL.
- Konektory: štandardný USB typ A samec a 4-pinový TTL konektor pre jednoduchú integráciu.
- Dĺžka kábla: 1000 mm (39 3/8 pulgadas), poskytuje flexibilitu pri pripojení.
- Kompatibilita operačných systémov: Kompatibilný s Linux, Mac OS, WinCE, Windows XP, 2003, Vista a Windows 7. Nie je kompatibilný s Windows 8 ani Windows 10.
- Farby vodičov a funkcie:
- Čierna: GND (zem)
- Zelená: TXD (prenos dát)
- Biela: RXD (príjem dát)
- Červená: VCC (napájanie 5V)
- Spôsob pripojenia: Používa tri hlavné linky (RX, TX, GND) a napájanie VCC pre jednoduché a bezpečné pripojenie.
- Dôležitá poznámka: Aby ste predišli poškodeniu, pred pripojením k počítaču nastavte jumper na výber výstupu 3.3V alebo 5.0V podľa napájania požadovaného mikrokontrolérom.
Typické použitie:
- Vývoj a testovanie s doskami Arduino a ďalšími mikrokontrolérmi.
- Pripojenie zariadení RS232 TTL k moderným počítačom bez sériového portu.
- Elektronické projekty, ktoré vyžadujú sériovú komunikáciu USB na TTL.
Kompatibilita a podpora: Tento adaptér podporuje operačné systémy Linux, Mac OS, WinCE a Windows (XP, 2003, Vista a 7). Nefunguje s Windows 8 ani Windows 10, preto sa odporúča overiť operačný systém pred nákupom. Ovládače PL2303 pre Windows sú dostupné na stiahnutie z oficiálnych stránok.
Obsah balenia:
- 1 x USB na RS232/TTL PL2303HX adaptér kábel
Tento produkt je ideálny pre nadšencov aj profesionálov, ktorí potrebujú spoľahlivé riešenie na pripojenie zariadení RS232 TTL k počítačom cez USB, najmä vo vývojovom prostredí s Arduino.
- Integrovaný čip TTL COM PC-PL2303HX pre automatickú konverziu
- USB konektor typu A samec a 4-pinový TTL konektor
- Kábel s dĺžkou 1000 mm pre flexibilné pripojenie
- Kompatibilný s Linux, Mac, WinCE, Windows XP, 2003, Vista a 7
- Nie je kompatibilný s Windows 8 ani Windows 10
- Farby vodičov: čierna (GND), zelená (TXD), biela (RXD), červená (VCC 5V)
- Pripojenie cez tri hlavné linky RX, TX, GND a napájanie VCC
- Obsahuje jumper na výber výstupu 3.3V alebo 5.0V
- Vhodný pre projekty s Arduino a zariadenia RS232 TTL
Otázky a odpovede zákazníkov
Aké výhody ponúka adaptér PL2303HX oproti iným prevodníkovým čipom USB na TTL, ako sú CH340 alebo FT232RL?
PL2303HX vyniká širokou kompatibilitou so staršími operačnými systémami (Windows XP, Vista, 7, Linux a Mac) a jednoduchým používaním na vývojových doskách. Čip FT232RL však zvyčajne ponúka lepšiu podporu pre novšie systémy a aktualizácie ovládačov, zatiaľ čo CH340 je lacnejší, ale niekedy menej stabilný pri dlhších prenosoch. PL2303HX je vhodný pre projekty, kde je kľúčová kompatibilita so staršími systémami.
Aké sú rozmery, hmotnosť a presný obsah balenia tohto adaptéra USB na RS232/TTL?
Adaptér obsahuje kábel s dĺžkou približne 1000 mm, s konektorom USB typu A samec a 4-pinovým TTL konektorom. Hmotnosť je zvyčajne nižšia ako 50 g. Balenie obsahuje iba adaptér PL2303HX, bez ďalšieho príslušenstva.
Aký postup sa odporúča na správne pripojenie a inštaláciu adaptéra s mikrokontrolérom 3,3 V alebo 5 V?
Pri pripájaní adaptéra k mikrokontroléru sa uistite, že jumper je nastavený podľa toho, či napájate 3,3 V alebo 5 V, a pripájajte ho iba vtedy, keď adaptér NIE je pripojený k počítaču (aby sa predišlo poškodeniu prúdom). Bežne sa používajú piny GND, TXD a RXD pre sériovú komunikáciu. Pred pripojením vždy overte zhodu logických úrovní.
Aké časté problémy môžu vzniknúť pri používaní tohto typu adaptéra a ako ich možno vyriešiť?
Medzi bežné problémy patrí nekompatibilita ovládačov v novších Windows, chyba detekcie portu COM a prehodenie signálov TX/RX. Na riešenie zabezpečte používanie v podporovaných systémoch, stiahnite špecifický ovládač pre PL2303HX a skontrolujte správne zapojenie signálov (TX na RX a RX na TX). Nedetekovanie v novších Windows zvyčajne nemá zaručené riešenie.
S akými operačnými systémami je tento adaptér kompatibilný?
Je kompatibilný s Linux, Mac OS, WinCE a Windows XP, 2003, Vista a 7. Nie je kompatibilný s Windows 8 ani Windows 10.
Môžem tento adaptér použiť s Windows 10?
Nie, tento adaptér nefunguje s Windows 8 ani Windows 10 kvôli nekompatibilite s ovládačmi PL2303.
Akú dĺžku má kábel adaptéra?
Kábel má dĺžku 1000 mm (39 3/8 pulgadas), čo poskytuje dostatočnú flexibilitu pre pohodlné pripojenie.
Aké piny obsahuje TTL konektor?
Obsahuje štyri piny: GND (čierna), TXD (zelená), RXD (biela) a VCC 5V (červená).
Musím pred použitím adaptéra niečo nastaviť?
Áno, musíte nastaviť jumper na výber vhodného výstupu napätia (3.3V alebo 5.0V), aby ste predišli poškodeniu pripojeného zariadenia.
