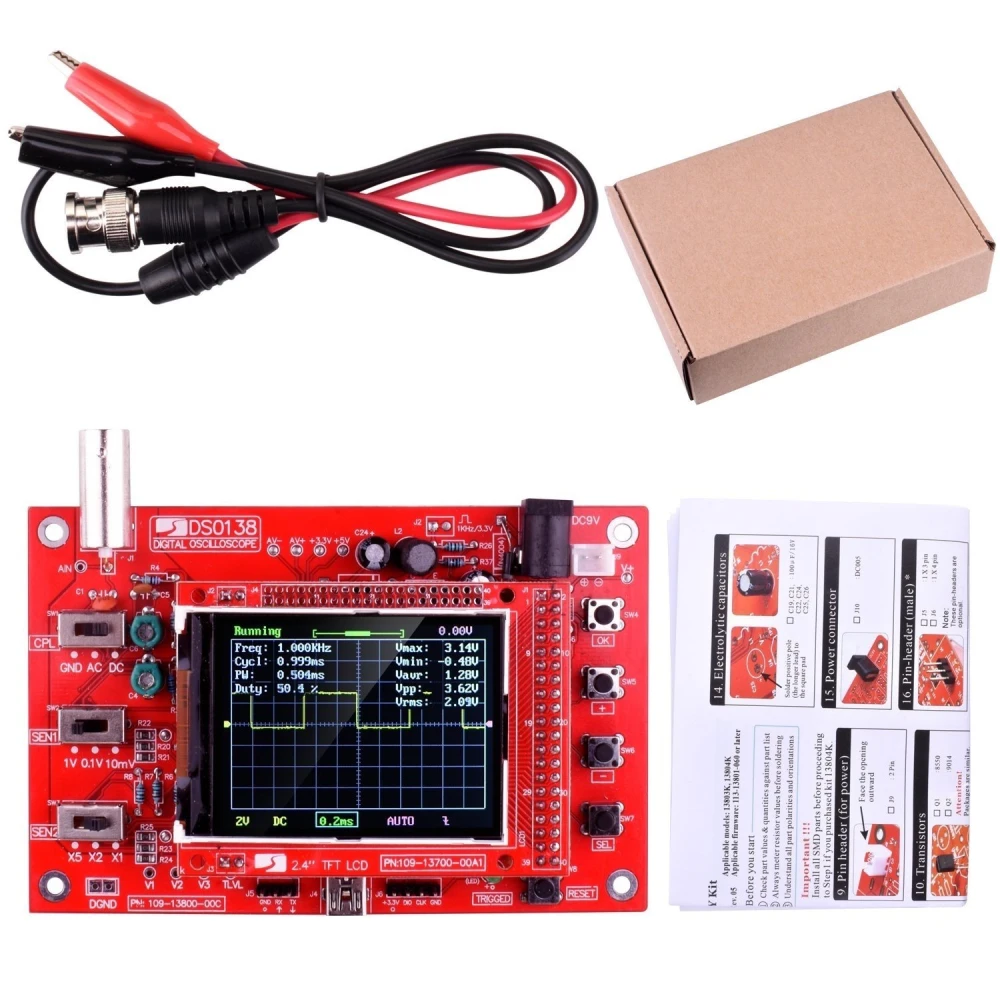

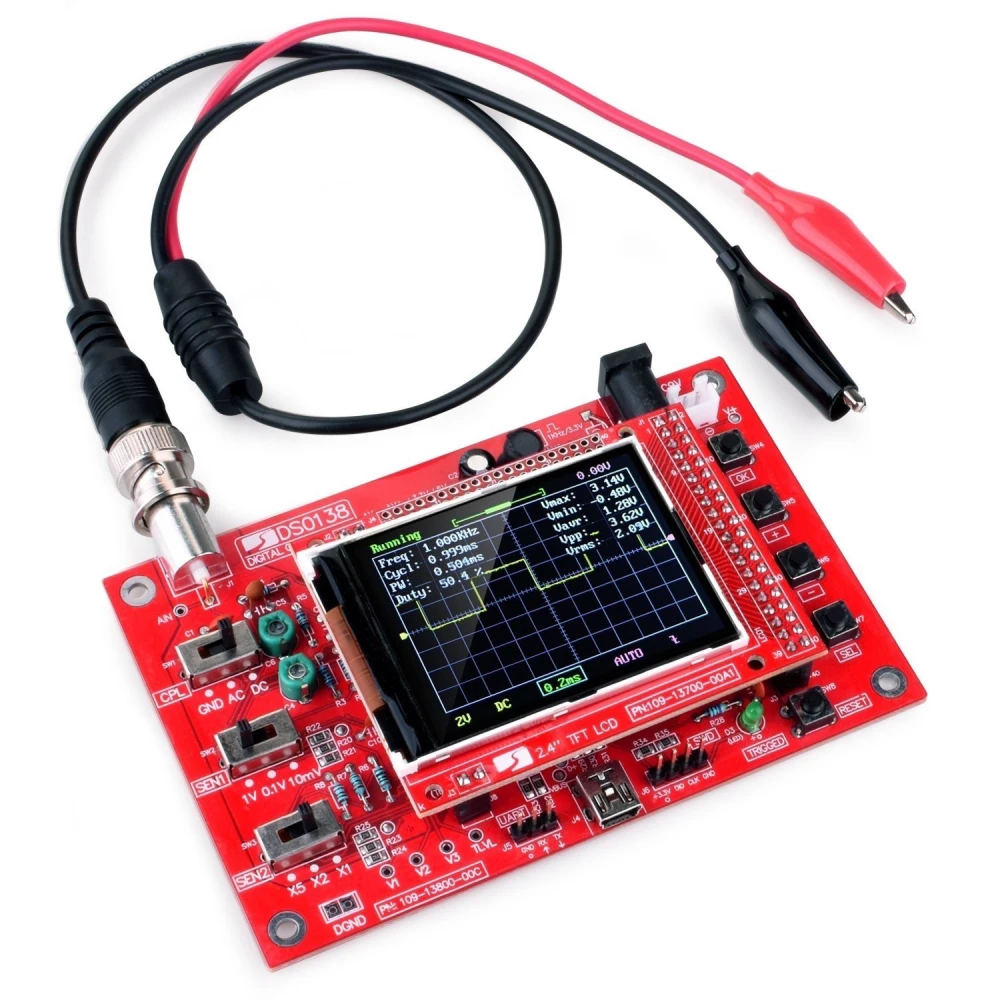

Digitálny osciloskop DSO138 zostavený s 2.4-palcovým TFT displejom a sondou
Značka: satkit
24,00€
Vrátane DPH (Bez DPH: 20,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 23,04 € | -4% |
| 10+ | 22,32 € | -7% |
| 20+ | 19,92 € | -17% |
Na sklade zostáva už len 5 – objednajte čoskoro!
Štandardné doručenie
St, Máj 20 - Pi, Máj 22
Expresné doručenie
Po, Máj 18 - Ut, Máj 19
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty
Zostavený digitálny osciloskop DSO138 je základný merací prístroj pre nadšencov aj profesionálov v elektronike, ktorí hľadajú presnosť a pohodlie v kompaktnom zariadení pripravenom na použitie.

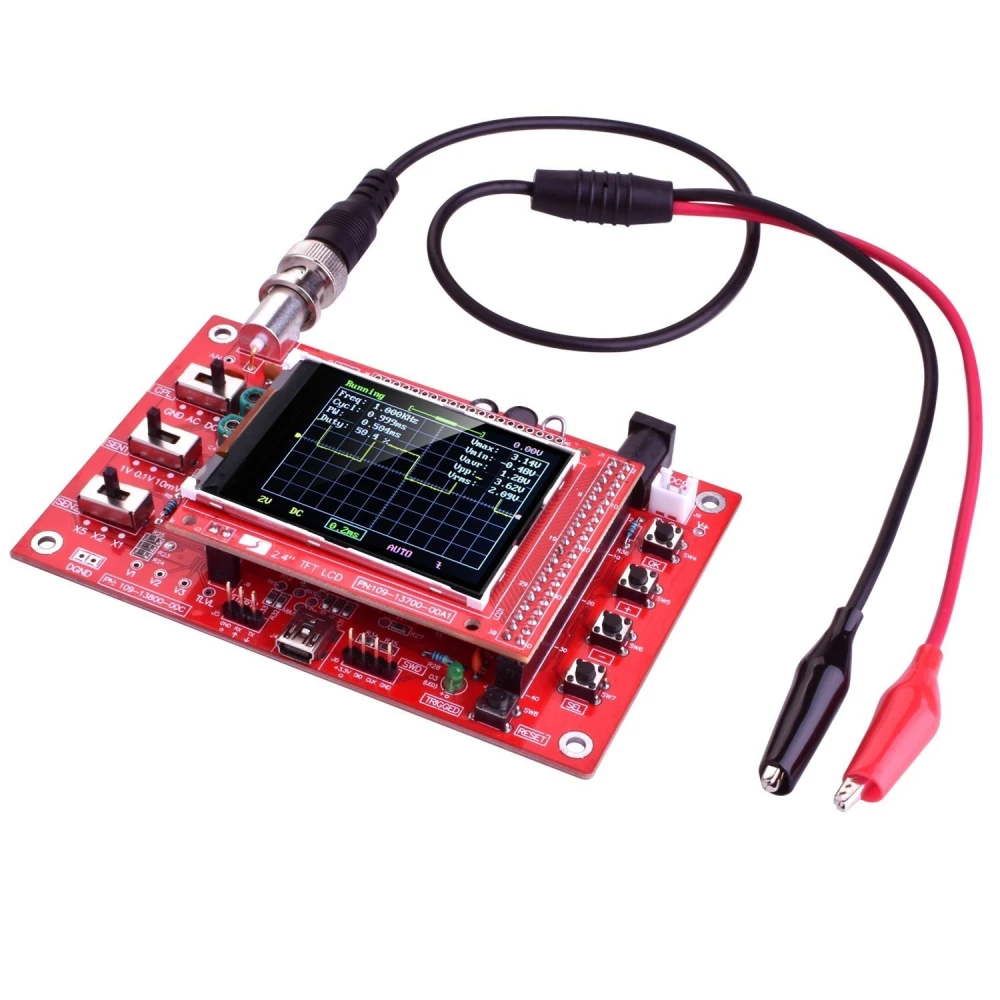

Tento osciloskop má 2.4-palcový TFT LCD displej s rozlíšením 320x240 pixelov a schopnosťou zobraziť 262,000 farieb, čo uľahčuje prehľadné zobrazenie priebehov. Vďaka procesoru ARM Cortex-M3 ponúka vzorkovanie v reálnom čase až do 1Msps, čo umožňuje zachytiť signály s analógovou šírkou pásma až 200 KHz.
Zariadenie obsahuje jeden kanál s nastaviteľnou citlivosťou od 10mV/Div do 5V/Div, s chybou citlivosti menšou ako 5%, čo zaručuje spoľahlivé merania. Maximálne vstupné napätie je 50V peak a osciloskop ponúka režimy väzby DC, AC a GND pre prispôsobenie rôznym typom signálov.
Medzi jeho technické vlastnosti patria:
- Kanál: 1
- Analógová šírka pásma: 0 - 200 KHz
- Citlivosť: 10mV/Div - 5V/Div
- Chyba citlivosti: < 5%
- Rozlíšenie: 12 bits
- Maximálne vstupné napätie: 50V peak
- Režimy väzby: DC, AC, GND
- Maximálna vzorkovacia frekvencia: 1Msps
- Časová základňa: 10us/Div - 500s/Div
- Dĺžka záznamu: 1024 points
- Režimy triggera: Automático, Normal, Single
- Typy triggera: stúpajúca a klesajúca hrana
- Poloha triggera pevne v strede bufferu
- Napájanie: 9V DC (rozsah 8 a 12V)
- Spotreba: 120mA
- Rozmery: 117mm x 76mm x 15mm
Tento osciloskop je dodávaný kompletne zostavený a z výroby spájkovaný, pripravený na okamžité použitie, takže nie je potrebná žiadna montáž ani zložitá konfigurácia. Navyše obsahuje sondu a potrebné káble, aby ste mohli začať merať rýchlo a efektívne.

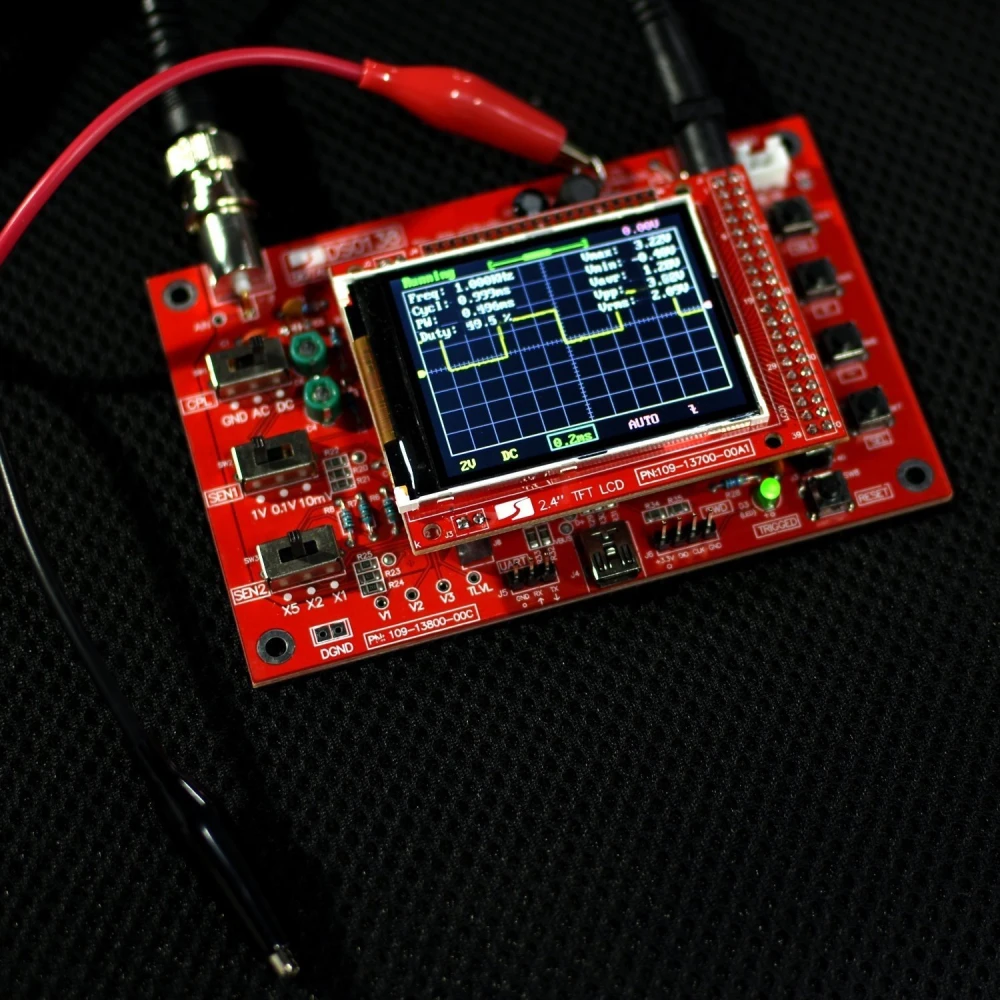

Je ideálny na zobrazovanie a analýzu elektrických signálov v elektronických projektoch, pri opravách obvodov, vo vzdelávaní aj pri experimentovaní. Jeho kompaktné rozmery a nízka spotreba ho predurčujú na použitie v laboratóriu, dielni aj v teréne.
Digitálny osciloskop DSO138 je kompatibilný s rôznymi elektronickými aplikáciami, ktoré vyžadujú analýzu nízkofrekvenčných signálov a presné meranie parametrov, ako sú perióda, šírka impulzu, frekvencia, maximá, minimá a špička-špička napätie.
V skratke, toto zariadenie ponúka ekonomické, praktické a spoľahlivé riešenie pre tých, ktorí potrebujú zostavený digitálny osciloskop s pokročilými funkciami a jednoduchým používaním.
- 2.4-palcový TFT LCD displej s rozlíšením 320x240 a 262K farbami
- Procesor ARM Cortex-M3 pre vzorkovanie v reálnom čase 1Msps
- Jeden kanál s nastaviteľnou citlivosťou od 10mV/Div do 5V/Div
- Analógová šírka pásma 0 až 200 KHz
- 12-bitové rozlíšenie pre presné merania
- Režimy väzby DC, AC a GND
- Maximálne vstupné napätie 50V peak
- Režimy triggera: automatický, normálny a single
- Dĺžka záznamu 1024 points
- Napájanie 9V DC so spotrebou 120mA
- Kompaktné rozmery: 117mm x 76mm x 15mm
- Zostavený produkt pripravený na použitie so sondou a káblami v balení
Otázky a odpovede zákazníkov
Aké sú rozmery, približná hmotnosť a čo presne obsahuje balenie?
Zariadenie meria 117 mm x 76 mm x 15 mm a má približnú hmotnosť menej ako 0,2 kg. Balenie obsahuje kompletne zostavený osciloskop, testovaciu sondu a prepojovacie káble. Napájací zdroj nie je súčasťou balenia.
Aké požiadavky na napájanie potrebuje a na čo si mám dať pozor, aby som predišiel poškodeniu?
Vyžaduje napájanie 9 V DC, pričom podporuje vstupný rozsah 8 až 12 V. Odporúča sa stabilný zdroj a správna polarita (stred kladný). Neprekračujte 12 V ani nepripájajte nesprávne napätie, aby ste predišli nezvratnému poškodeniu hardvéru.
Aké sú tolerancie merania a limity vstupného napätia, aby bolo zabezpečené bezpečné fungovanie?
Citlivosť má chybu menšiu ako 5 %. Maximálne povolené vstupné napätie je 50 V peak (Vpk); prekročenie tejto hodnoty môže poškodiť vstupný obvod a ohroziť používateľa.
Akú údržbu vyžaduje a aké bežné problémy sa môžu pri používaní vyskytnúť a ako ich riešiť?
Nevyžaduje častú vnútornú údržbu. Odporúča sa udržiavať displej čistý a zabrániť vnikaniu prachu. Bežné problémy zahŕňajú displej bez signálu (skontrolujte napájanie, káble a pripojenie sondy) alebo nadmerný šum (skontrolujte uzemnenie). Ak problémy pretrvávajú, odporúča sa skontrolovať spájkované spoje alebo kontaktovať technickú podporu vzhľadom na zostavenú povahu zariadenia.
Je osciloskop zostavený alebo ide o stavebnicu na montáž?
Digitálny osciloskop DSO138 je dodávaný kompletne zostavený a z výroby spájkovaný, pripravený na okamžité použitie.
Aký typ displeja má osciloskop DSO138?
Má 2.4-palcový TFT LCD displej s rozlíšením 320x240 pixelov a 262,000 farbami.
Aký frekvenčný rozsah dokáže tento osciloskop merať?
Má analógovú šírku pásma 0 až 200 KHz, vhodnú pre nízkofrekvenčné signály.

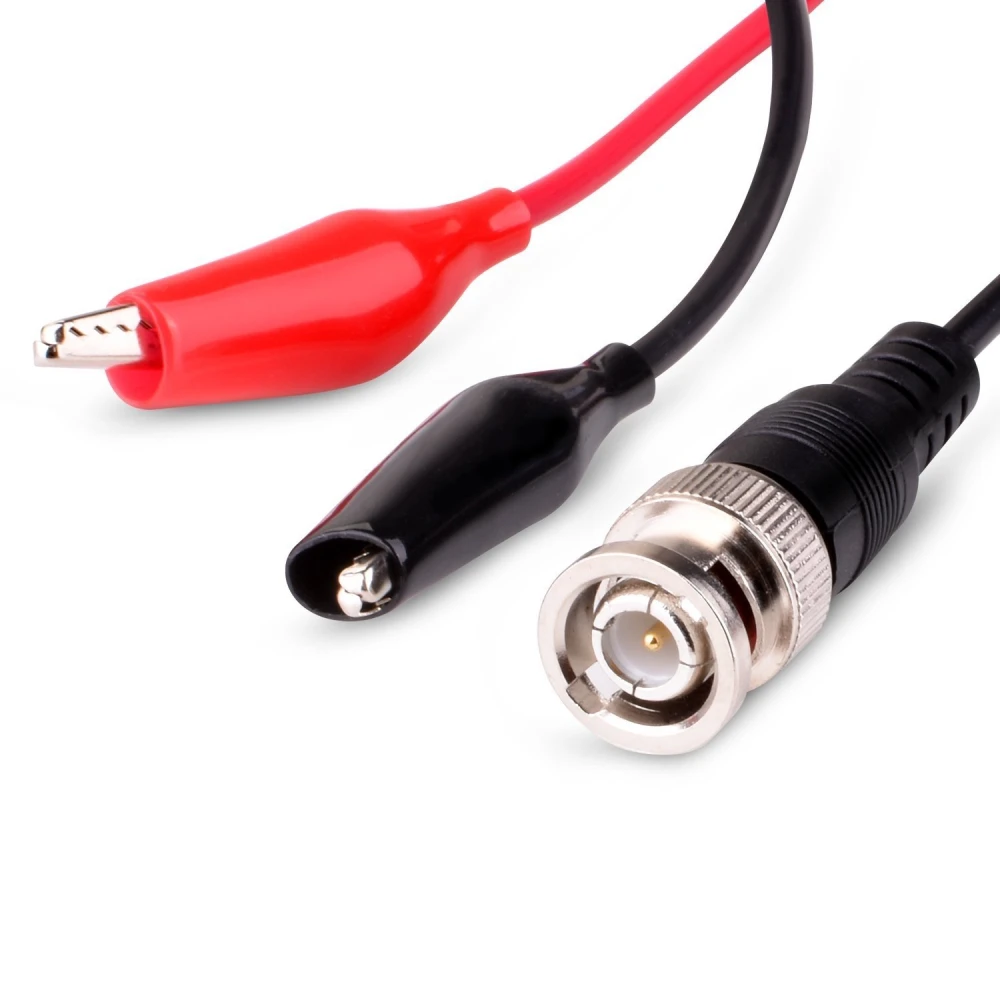

Obsahuje sondu a káble potrebné na používanie?
Áno, produkt obsahuje sondu a potrebné káble na okamžité začatie merania.
Aké režimy väzby osciloskop podporuje?
Podporuje režimy väzby DC, AC a GND pre rôzne typy signálov.
