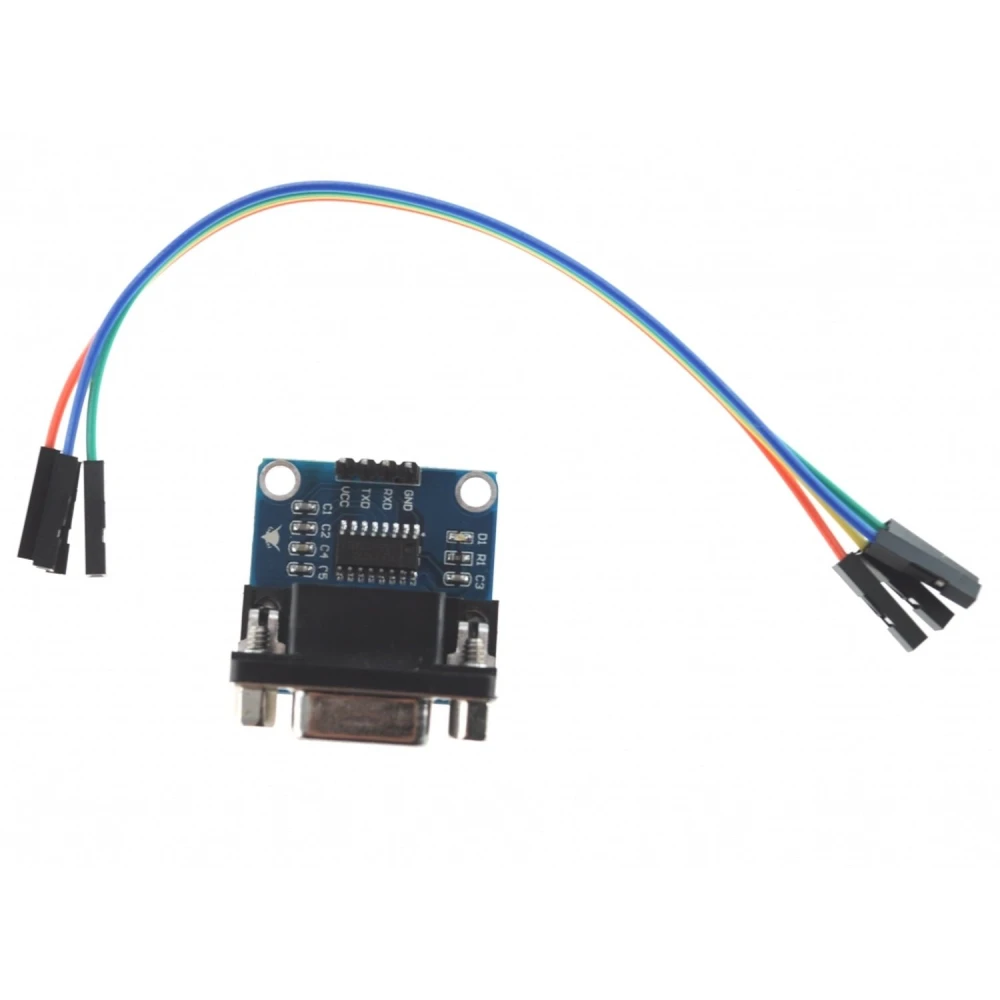

RS232 na TTL MAX3232 prevodník – adaptér pre sériové a TTL pripojenie
Značka: satkit
Vrátane DPH (Bez DPH: 3,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 3,46 € | -4% |
| 10+ | 3,28 € | -9% |
| 20+ | 2,88 € | -20% |
RS232 na TTL MAX3232 prevodník je adaptér modul navrhnutý na uľahčenie komunikácie medzi zariadeniami, ktoré používajú štandard RS232, a tými, ktoré pracujú s TTL úrovňami, najmä v projektoch elektroniky a Arduino.
Hlavné vlastnosti:
- Adaptér modul z RS232 na TTL úrovne.
- Umožňuje pripojiť zariadenie so sériovým portom RS232 k zariadeniu, ktoré pracuje s TTL úrovňami.
- Kompatibilný s TTL logikou 3.3V, ideálny pre mikrokontroléry a dosky Arduino.
- Poskytuje signály TX a RX, ako aj napájanie; neobsahuje riadenie toku.
Technické špecifikácie:
- Rozhranie RS232 pre pripojenie s tradičnými zariadeniami.
- TTL výstup kompatibilný s logikou 3.3V.
- Prenášané signály: TX (vysielanie) a RX (príjem).
- Napájanie pre TTL stranu je súčasťou.
Typické použitie:
- Pripojenie počítačov alebo zariadení so sériovým portom RS232 k mikrokontrolérom alebo doskám Arduino.
- Projekty automatizácie a riadenia, ktoré vyžadujú sériovú komunikáciu medzi rôznymi napäťovými úrovňami.
- Úprava signálov pre vývoj a testovanie elektroniky.
Kompatibilita:
Tento prevodník je kompatibilný so zariadeniami, ktoré pracujú s TTL úrovňami 3.3V, ako mnohé dosky Arduino a ďalšie mikrokontroléry. Neobsahuje riadenie toku, preto je dôležité zohľadniť toto obmedzenie v aplikáciách, ktoré ho vyžadujú.
RS232 na TTL MAX3232 prevodník je nevyhnutný nástroj pre tých, ktorí pracujú s elektronikou a potrebujú jednoducho a efektívne prispôsobiť sériové signály medzi rôznymi napäťovými štandardmi.
- Adaptér modul z RS232 na TTL úrovne kompatibilný s logikou 3.3V
- Umožňuje pripojiť zariadenia so sériovým portom RS232 k TTL zariadeniam
- Poskytuje signály TX a RX a napájanie, bez riadenia toku
- Ideálny pre projekty s Arduino a mikrokontrolérmi
- Uľahčuje komunikáciu medzi rôznymi sériovými napäťovými úrovňami
Otázky a odpovede zákazníkov
Aké napájacie napätie vyžaduje prevodník a aké sú jeho prevádzkové limity?
RS232 na TTL prevodník s čipom MAX3232 pracuje zvyčajne s napájaním 3,3 V až 5,5 V, pričom 5 V je najbežnejšia hodnota. V tomto rozsahu funguje stabilne, a to na vstupe RS232 aj pri prevode na TTL logiku kompatibilnú s 3,3 V.
Aké sú fyzické rozmery adaptéra a čo obsahuje balenie pri kúpe?
Modul má zvyčajne približne 35 mm x 15 mm x 12 mm a hmotnosť menšiu ako 10 g. Balenie zvyčajne obsahuje iba zostavený adaptér; káble ani iné príslušenstvo zvyčajne nie sú súčasťou, preto je potrebné ich v prípade potreby dokúpiť.
Ako sa prevodník pripája k doske ako Arduino a aké opatrenia treba dodržať?
Pripojenie sa realizuje prepojením pinu TX modulu s RX Arduino a RX modulu s TX Arduino, spolu so zemou (GND). Je nevyhnutné zabezpečiť, aby napájanie bolo v prijateľných parametroch, a vyhnúť sa zámene zapojenia, aby sa predišlo elektrickému poškodeniu.
Ako sa tento prevodník porovnáva s inými USB na TTL adaptérmi z hľadiska kompatibility a použitia?
Tento model konvertuje špecificky signály RS232 (zvyčajne ±12 V) na TTL 3,3 V, čo ho robí užitočným pre staršie zariadenia so sériovým portom. USB na TTL adaptéry navyše poskytujú USB rozhranie, takže sú vhodnejšie, ak cieľový PC nemá RS232 port. Tento prevodník je jednoduchší, ale v moderných scenároch menej univerzálny.
Na čo slúži RS232 na TTL MAX3232 prevodník?
Slúži na prispôsobenie sériových komunikačných signálov medzi zariadením s portom RS232 a zariadeniami, ktoré používajú TTL úrovne, čím uľahčuje prepojenie medzi nimi.
Je kompatibilný s doskami Arduino?
Áno, je kompatibilný s doskami Arduino, ktoré pracujú s TTL logikou 3.3V, a umožňuje sériovú komunikáciu medzi Arduino a zariadeniami RS232.
Obsahuje riadenie toku?
Nie, tento modul poskytuje iba signály TX a RX a napájanie, ale neobsahuje riadenie toku.
Aké napäťové úrovne podporuje TTL strana?
TTL strana je kompatibilná s logikou 3.3 voltov, ktorá je bežná v mnohých mikrokontroléroch a doskách Arduino.
Je dostupný na okamžité odoslanie?
V súčasnosti je produkt vypredaný a nie je dostupný na okamžité odoslanie.
