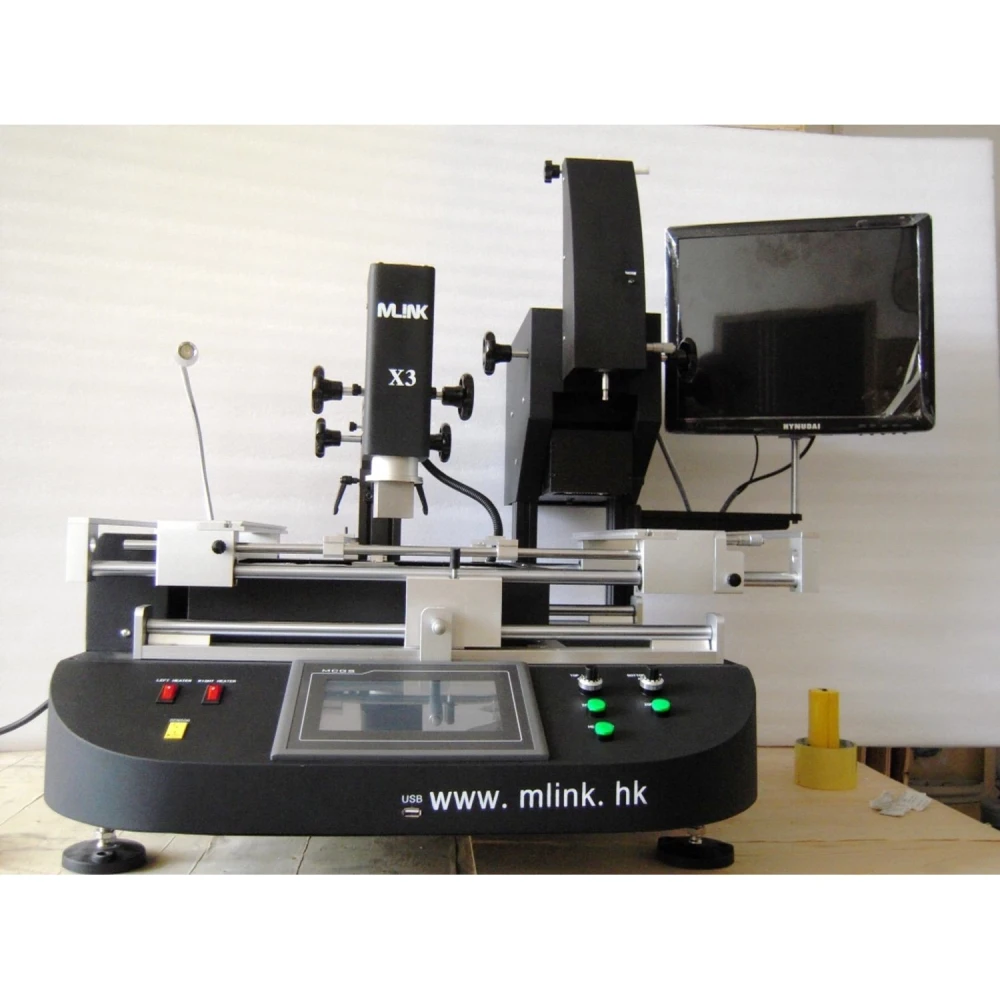

BGA reballing stanica Mlink X3 s pokročilým ovládaním
Značka: Mlink
Vrátane DPH (Bez DPH: 3 200,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 3 686,40 € | -4% |
| 10+ | 3 609,60 € | -6% |
| 20+ | 3 456,00 € | -10% |
BGA reballing stanica Mlink X3 je profesionálny nástroj určený na vysoko presné spájkovanie a reballing na elektronických doskách. Táto stanica vyniká pokročilou technológiou a všestrannosťou, pričom umožňuje detailné a bezpečné ovládanie počas procesu spájkovania a odpájkovania BGA komponentov.
Disponuje presným nastavením osí X, Y a Z vďaka svojmu liner posuvníku, ktorý uľahčuje rýchle polohovanie aj jemné doladenie, čím zaručuje vysokú presnosť a ovládateľnosť.
Hlavné vlastnosti:
- Vysokorozlišovacia dotyková obrazovka s PLC ovládaním, ktorá umožňuje uložiť viacero pracovných profilov a chrániť ich heslom.
- Tri nezávislé vykurovacie zóny: dva horúcovzdušné ohrievače a jeden infračervený ohrievač na predohrev, s presnou reguláciou teploty v rámci ±3 °C.
- 360° otočné horúcovzdušné trysky s magnetom pre jednoduchú inštaláciu a výmenu, prispôsobiteľné rôznym potrebám.
- Vysoko presný importovaný termočlánok typu K so systémom riadenia v uzavretej slučke a automatickou kompenzáciou teploty.
- Polohovací systém s V-drážkou a flexibilným upnutím na ochranu PCB dosky a umožnenie práce s akoukoľvek veľkosťou BGA puzdra.
- Výkonný ventilátor s priečnym prúdením na rýchle ochladenie dosky, čím zvyšuje efektivitu procesu.
- Integrovaná vákuová pumpa a externé sacie pero na rýchlu a bezpečnú manipuláciu s čipmi.
- Predbežný a následný alarm spájkovacieho procesu pre vyššiu bezpečnosť a kontrolu.
- Certifikácia CE, tlačidlo núdzového zastavenia a automatická ochrana vypnutím pri anomáliách.
- CCD systém videnia, ktorý umožňuje presné vizuálne sledovanie procesu tavenia počas spájkovania a odpájkovania.
- Veľká vykurovacia plocha vhodná pre veľké dosky ako notebooky, herné konzoly, servery a smart televízory.
Technické špecifikácie:
| Nº | Parametr | Detail |
|---|---|---|
| 1 | Celkový výkon | 5600W |
| 2 | Horný ohrievač | 800W |
| 3 | Spodný ohrievač | Druhý ohrievač 800W, tretí IR ohrievač 3900W |
| 4 | Napájanie | AC220V ±10%, 50/60Hz |
| 5 | Rozmery | 940×550×500 mm |
| 6 | Polohovanie | V-drážka s nastaviteľnou oporou vo všetkých smeroch pomocou externej univerzálnej fixácie |
| 7 | Regulácia teploty | Uzavretý systém so senzorom typu K, nezávislé ohrevné zóny, presnosť ±3°C |
| 8 | Maximálna veľkosť PCB | Maximálne 570×370 mm, minimálne 20×20 mm |
| 9 | Elektrický výber | Vysoko citlivý modul regulácie teploty, dotyková obrazovka (Taiwan), kompatibilný s PLC Mitsubishi Fx2n |
| 10 | Čistá hmotnosť | 70 kg |
Typické použitie:
Stanica Mlink X3 je ideálna pre profesionálnych opravárov elektroniky, ktorí potrebujú spoľahlivé riešenie na reballing BGA čipov, spájkovanie a odpájkovanie na doskách rôznych veľkostí a zložitostí, vrátane notebookov, herných konzol, serverov a smart televízorov.
Jej pokročilý riadiaci systém a možnosť súčasného nastavenia viacerých parametrov umožňujú optimalizovať každý proces, znižovať riziko poškodenia a zlepšovať kvalitu práce.
Kompatibilita:
Kompatibilná so širokou škálou dosiek a BGA komponentov vďaka flexibilnému polohovaciemu systému a širokému podporovanému rozsahu veľkostí PCB.
Produkt je momentálne nedostupný. Odporúčame overiť dostupnosť alebo alternatívne produkty v našom obchode.
- Celkový výkon 5600W pre optimálny výkon
- Tri nezávislé vykurovacie zóny s presnou reguláciou ±3°C
- HD dotyková obrazovka s PLC ovládaním a profilmi chránenými heslom
- CCD systém videnia na vizuálne sledovanie procesu spájkovania
- Polohovanie s nastaviteľnou V-drážkou na ochranu PCB dosky
- Integrovaná vákuová pumpa a sacie pero na manipuláciu s čipmi
- Predbežný a následný alarm pre vyššiu bezpečnosť počas procesu
- Certifikácia CE s núdzovým zastavením a ochranou proti prehriatiu
- Veľká vykurovacia plocha pre veľké dosky ako notebooky a konzoly
- Kompatibilná s PLC Mitsubishi Fx2n a citlivým modulom regulácie teploty
Otázky a odpovede zákazníkov
Aké sú hlavné výhody troch nezávislých vykurovacích zón v Estación Mlink X3?
Mlink X3 integruje dva horné horúcovzdušné ohrievače a jeden spodný infračervený (IR) ohrievač, ktoré sú nezávislé, čo umožňuje presné a stupňovité riadenie teplotných kriviek. To znižuje riziko lokálneho prehriatia a rozdeľuje teplo rovnomerne po PCB, čím zlepšuje kvalitu spájkovania a zvyšuje úspešnosť pri zložitých reworkoch, najmä pri BGA a tepelne citlivých komponentoch.
Aké sú fyzické rozmery, hmotnosť a materiály Estación Mlink X3?
Presné rozmery a hmotnosť nie sú v poskytnutom súhrne uvedené. Zariadenia tejto triedy však bývajú vyrobené z kovového rámu (oceľ/hliníková zliatina), majú zosilnenú konštrukciu pre nepretržitú prevádzku a vážia približne 25 až 35 kg, s typickými rozmermi 550–650 mm na šírku, 500–600 mm do hĺbky a 450–550 mm na výšku. Odporúča sa pozrieť oficiálny technický list pre presné hodnoty.
Aké elektrické a inštalačné požiadavky potrebuje Mlink X3?
Zvyčajne tento typ stanice vyžaduje jednofázový zdroj 220 V ±10 % a účinné uzemnenie. Celkový výkon sa zvyčajne pohybuje medzi 3500–4500 W. Odporúča sa inštalácia v dobre vetranom priestore a na stabilnom povrchu, s minimálnym voľným priestorom 30 cm okolo zariadenia na odvod tepla. Presné napätie podľa regiónu si overte v technickom liste.
Je možné aktualizovať firmware alebo teplotné krivky z dotykového panela Mlink X3?
Áno, HD dotykový panel umožňuje ukladať a upravovať viacero teplotných profilov a má funkcie analýzy kriviek v reálnom čase. Aktualizácia firmware však môže vyžadovať technický zásah a nie vždy je dostupná pre koncového používateľa. Úprava a správa spájkovacích profilov je z panela plne dostupná.
Aký typ údržby stanica vyžaduje a aké sú najčastejšie kritické náhradné diely?
Odporúča sa čistenie filtrov a ventilátorov, kontrola stavu termopárov typu K a pravidelná kontrola kalibrácie vykurovacích prvkov. Medzi bežné kritické náhradné diely patria hot-air dýzy, termopáry, vykurovacie prvky (vzduchové aj IR) a dotykový panel. Dostupnosť náhradných dielov a servis závisí od autorizovaného distribútora.
Aký typ regulácie teploty má stanica Mlink X3?
Má systém riadenia v uzavretej slučke so senzorom typu K, ktorý zaručuje presnosť ±3°C v troch nezávislých vykurovacích zónach.
Pre aké veľkosti PCB dosiek je táto stanica vhodná?
Podporuje PCB dosky od minimálnej veľkosti 20×20 mm až po maximálnu 570×370 mm, takže sa prispôsobí rôznym aplikáciám.
Má stanica systém videnia pre proces spájkovania?
Áno, disponuje CCD systémom videnia, ktorý umožňuje presné vizuálne sledovanie počas spájkovania a odpájkovania BGA komponentov.
Aké bezpečnostné prvky táto stanica ponúka?
Má certifikáciu CE, tlačidlo núdzového zastavenia, automatické vypnutie pri anomáliách a dvojitú ochranu proti prehriatiu.
Je stanica Mlink X3 momentálne dostupná?
Produkt je momentálne nedostupný. Odporúčame overiť dostupnosť alebo alternatívne produkty v našom obchode.
