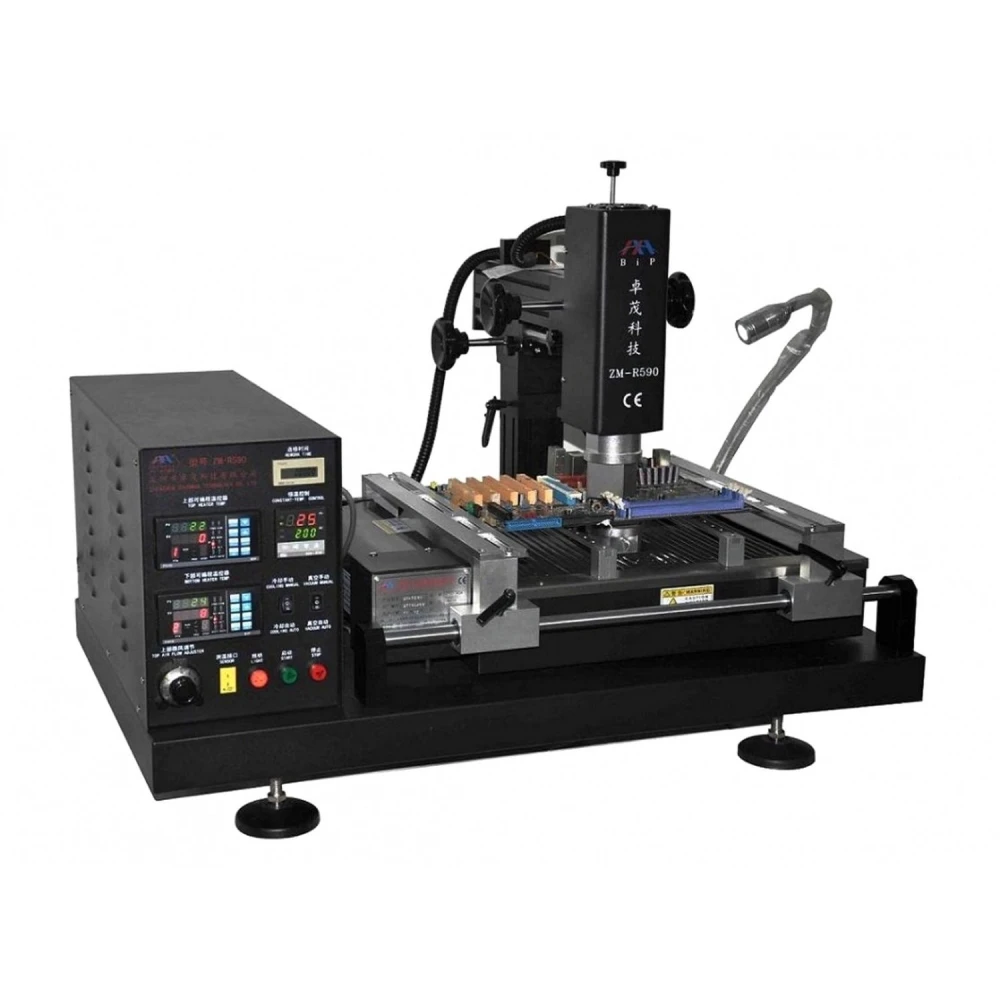

Zhuomao ZM-R590 stanica na spájkovanie a BGA reballing
Značka: Zhuomao
Vrátane DPH (Bez DPH: 1 500,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 1 728,00 € | -4% |
| 10+ | 1 692,00 € | -6% |
| 20+ | 1 620,00 € | -10% |
Estación Zhuomao ZM-R590 je pokročilý nástroj určený pre profesionálov v oblasti spájkovania a opráv elektronických zariadení. Táto stanica vyniká presnosťou a všestrannosťou, pričom spája špičkovú technológiu pre dosiahnutie optimálnych výsledkov pri BGA reballingu a jemnom spájkovaní.
Disponuje lineárnym posuvným systémom, ktorý umožňuje presné nastavenie a rýchle polohovanie v osiach X, Y a Z, čím zaručuje efektívnu a presnú prevádzku. Jej vysoko presný regulátor teploty obsahuje sériový port pre PC a externý senzor, čo umožňuje pripojenie k proprietárnemu softvéru pre detailné a prispôsobené ovládanie.
Stanica má tri nezávislé vykurovacie zóny: dva horúcovzdušné ohrievače a jednu infračervenú (IR) predohrevnú zónu s reguláciou teploty v rozsahu ±3 °C. Horný ohrievač je voľne nastaviteľný, zatiaľ čo druhý sa môže pohybovať vertikálne. Okrem toho IR oblasť umožňuje nastaviť spotrebu energie podľa rôznych potrieb spájkovania.
Medzi príslušenstvom ponúka rôzne horúcovzdušné dýzy, ktoré sa môžu otáčať o 360° a majú magnety pre jednoduchú inštaláciu a výmenu, vrátane možností na mieru. Stanica používa vysoko presný importovaný termočlánok typu K s reguláciou v uzavretej slučke a automatickým systémom kompenzácie teploty.
Na ochranu PCB dosiek počas procesu stanica obsahuje držiak v tvare V-drážky s flexibilným príslušenstvom, ktoré zabraňuje deformáciám spôsobeným zahrievaním alebo chladením. Je kompatibilná s akoukoľvek veľkosťou BGA puzdra, od 20×20 mm až po maximum 420×390 mm.
Efektivitu zvyšuje výkonný ventilátor s priečnym prúdením, ktorý rýchlo ochladzuje PCB dosku. Okrem toho obsahuje internú vákuovú pumpu a externé sacie pero na rýchle a presné uchopenie čipov. Po dokončení procesov odpájkovania a spájkovania stanica vydáva včasné upozornenia pre vyššiu bezpečnosť a kontrolu.
Toto zariadenie má certifikáciu CE, obsahuje tlačidlo núdzového zastavenia a automatickú ochranu proti vypnutiu v prípade neštandardných nehôd, ako aj dvojitú ochranu proti prehriatiu, aby sa zaistila bezpečnosť používateľa aj zariadenia.
Hlavné technické špecifikácie
- Celkový výkon: 4700W
- Horný ohrievač: 800W
- Spodné ohrievače: Druhý ohrievač 1200W, IR ohrievač 2700W
- Napájanie: AC220V±10%, 50/60Hz
- Rozmery: 810×500×690 mm
- Polohovanie: V-drážka s nastaviteľnou oporou a externým univerzálnym príslušenstvom
- Regulácia teploty: Senzor typu K, uzavretý okruh, presnosť ±3°
- Kompatibilná veľkosť PCB: Od 20×20 mm do 420×390 mm
- Hmotnosť: 45 kg
Použitie a kompatibilita
Estación Zhuomao ZM-R590 je ideálna pre elektronické dielne, ktoré vyžadujú presnosť pri spájkovaní a oprave BGA komponentov. Jej dizajn umožňuje prácu so širokou škálou veľkostí dosiek a puzdier, čím uľahčuje úlohy reballingu, odpájkovania a spájkovania s pokročilou tepelnou kontrolou. Je kompatibilná s proprietárnym softvérom pre detailné ovládanie a prispôsobuje sa potrebám profesionálov, ktorí hľadajú efektivitu a bezpečnosť vo svojich procesoch.
- Vysoko presná regulácia teploty so senzorom typu K a uzavretou slučkou
- Tri nezávislé vykurovacie zóny: dve horúcovzdušné a jedna infračervená
- Rýchle a presné polohovanie v osiach X, Y, Z pomocou lineárneho posuvného systému
- Nastaviteľný V-držiak na ochranu PCB a prispôsobenie rôznym veľkostiam
- Výkonný ventilátor s priečnym prúdením na rýchle chladenie
- Integrovaná vákuová pumpa a externé sacie pero na manipuláciu s čipmi
- 360° otočné horúcovzdušné dýzy s jednoduchou magnetickou montážou
- Certifikácia CE so systémom núdzového zastavenia a ochranou proti prehriatiu
Otázky a odpovede zákazníkov
Aké výhody ponúka trojitá vykurovacia zóna (dve vzduchové a jedna IR) v porovnaní s bežnými BGA stanicami?
Stanica Zhuomao Zm-R590 obsahuje dve vzduchové vykurovacie zóny a jednu infračervenú (IR), čo umožňuje optimalizované a segmentované riadenie teplotného profilu. To uľahčuje rework BGA pre rôzne veľkosti a zabraňuje lokálnemu prehrievaniu PCB. V porovnaní s modelmi iba s horúcim vzduchom sa znižuje deformácia PCB a zlepšuje sa úspešnosť spájkovania a odpájkovania.
Aké sú rozmery a hmotnosť stanice? Čo obsahuje balenie?
Stanica má približné rozmery 880 mm (dĺžka) x 600 mm (šírka) x 620 mm (výška) a hmotnosť 65 kg. Obsah balenia zvyčajne zahŕňa hlavnú stanicu, sady vymeniteľných trysiek, vákuové čerpadlo, odsávacie pero, príslušenstvo na fixáciu PCB a používateľskú príručku. Môže sa mierne a ojedinele líšiť podľa dodávateľa.
Aké sú požiadavky na elektrické napájanie a kompatibilitu pre správnu inštaláciu Zm-R590?
Zm-R590 vyžaduje vstup 230 V AC, 50/60 Hz, s maximálnou spotrebou 5500 W. Je kompatibilná s PC na monitorovanie a ovládanie cez sériový port. Je kľúčové zabezpečiť uzemnenie a vhodné elektrické ochrany; pred inštaláciou overte kompatibilitu sériového portu s operačným systémom.
Aký typ preventívnej údržby sa odporúča na predĺženie životnosti a predchádzanie častým poruchám?
Odporúča sa pravidelne kontrolovať a čistiť filtre, overovať stav trysiek a skontrolovať kalibráciu termočlánkov a senzorov. Treba zabrániť hromadeniu prachu vo ventilačných zónach a raz ročne skontrolovať stav vákuového systému. Správna údržba znižuje výskyt problémov, ako sú chyby teploty alebo poruchy odsávania.
Aké bezpečnostné systémy obsahuje a aké normy stanica spĺňa pre použitie v profesionálnych dielňach?
Zariadenie obsahuje tlačidlo núdzového zastavenia, automatické vypnutie pri incidente, dvojitý systém ochrany proti prehriatiu a vizuálne/zvukové alarmy. Má certifikáciu CE a spĺňa európske normy pre elektrické zariadenia do laboratórií a dielní (elektrická bezpečnosť a elektromagnetická kompatibilita).
Aké veľkosti PCB podporuje Zhuomao ZM-R590?
Podporuje PCB dosky od minimálnej veľkosti 20×20 mm až po maximálnu 420×390 mm.
Umožňuje stanica ovládanie teploty cez softvér?
Áno, má sériový port pre PC a môže sa pripojiť k proprietárnemu softvéru na presné ovládanie teploty.
Aké bezpečnostné ochrany stanica obsahuje?
Obsahuje núdzové zastavenie, automatické vypnutie v neštandardných prípadoch a dvojitú ochranu proti prehriatiu.
Aký je celkový výkon stanice a výkon jednotlivých vykurovacích zón?
Celkový výkon je 4700W, s 800W v hornom ohrievači, 1200W v druhom ohrievači a 2700W v infračervenom ohrievači.
Je Zhuomao ZM-R590 momentálne dostupná?
Produkt je momentálne vypredaný. Odporúča sa overiť budúce naskladnenie.
