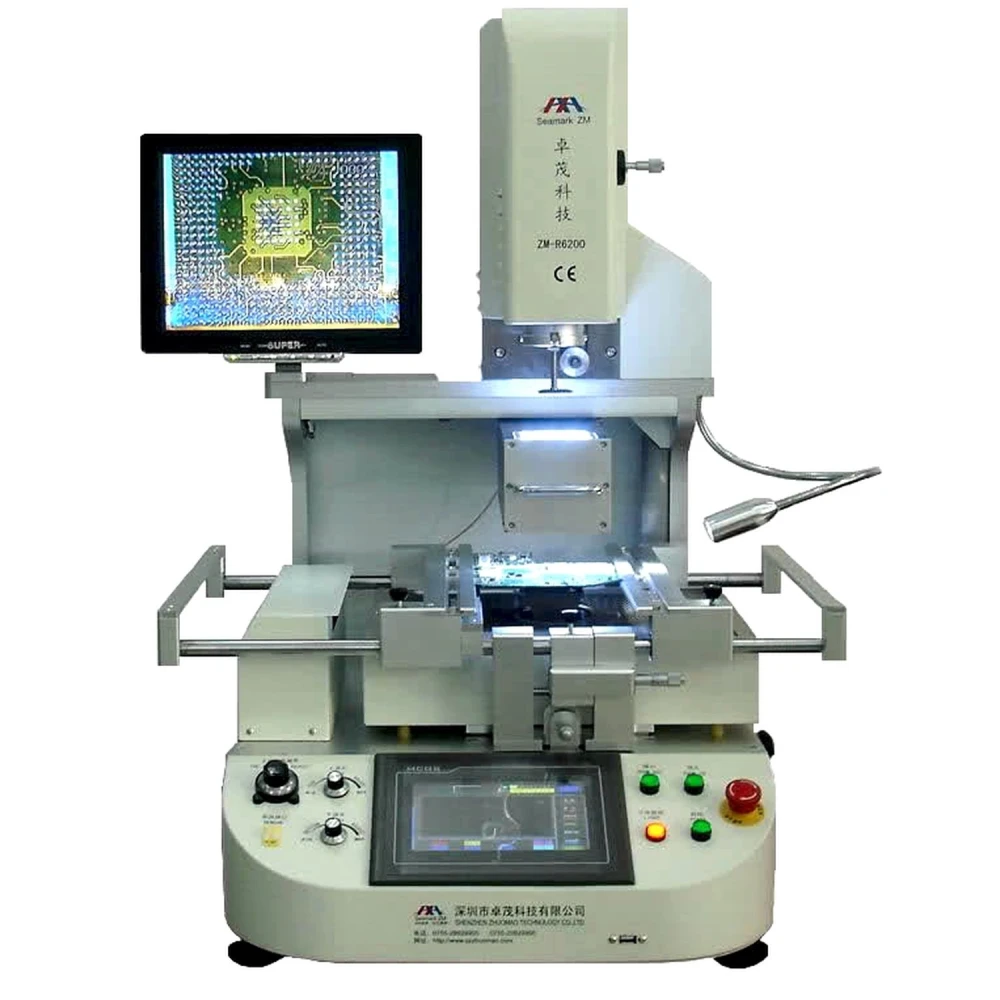

Zhuomao ZM-R6200-C: profesionálna spájkovacia stanica na objednávku
Značka: Zhuomao
Vrátane DPH (Bez DPH: 5 000,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 5 760,00 € | -4% |
| 10+ | 5 640,00 € | -6% |
| 20+ | 5 400,00 € | -10% |
Zhuomao ZM-R6200-C je profesionálna spájkovacia stanica určená na špecializované úlohy, ako je BGA reballing a oprava veľkých elektronických dosiek. Táto stanica vyniká vysokou presnosťou, všestrannosťou a pokročilou technológiou, ktorá zaručuje optimálne výsledky pri spájkovaní a odpájkovaní.
Navrhnutá pre profesionálnych používateľov, táto stanica sa vyznačuje systémom riadenia PCL a vysokorozlíšeným dotykovým displejom, ktorý umožňuje ukladať viacero teplotných profilov s ochranou heslom. Okrem toho obsahuje okamžitú analýzu teplotných kriviek pre dôkladnú kontrolu počas procesu.
Hlavné vlastnosti:
- Presný pohyb v osiach X, Y a Z vďaka posuvníku adoptliner, ktorý uľahčuje jemné nastavenie a rýchle polohovanie.
- Tri nezávislé vykurovacie zóny: dva horúcovzdušné ohrievače a jeden infračervený ohrievač na predohrev, s reguláciou teploty s presnosťou ±3 °C.
- 360° otočné horúcovzdušné trysky s magnetom pre jednoduchú inštaláciu a výmenu, prispôsobiteľné rôznym potrebám.
- Vysokopresný importovaný termočlánok typu K s uzavretou regulačnou slučkou a systémom automatickej kompenzácie teploty.
- Držiak PCB s V-drážkou a flexibilným upevnením, ktorý chráni dosku počas zahrievania a chladenia, kompatibilný s akoukoľvek veľkosťou BGA puzdra.
- Ventilátor s priečnym prúdením na rýchle chladenie dosky, čím zvyšuje efektivitu práce.
- Integrované vákuové čerpadlo a externé odsávacie pero na rýchlu manipuláciu s čipmi.
- Systém CCD videnia, ktorý umožňuje presnú vizuálnu kontrolu počas procesu spájkovania a odpájkovania.
- Veľká vykurovacia plocha vhodná pre veľké dosky vrátane notebookov, herných konzol, serverov a smart televízorov.
- Certifikácia CE, s núdzovým zastavením a automatickou ochranou proti prehriatiu a abnormálnym výpadkom napájania.
Technické špecifikácie:
| Parameter | Detail |
|---|---|
| Celkový výkon | 5600 W |
| Horný ohrievač | 800 W |
| Spodný ohrievač | Druhý ohrievač 800 W, tretí IR ohrievač 3900 W |
| Napájanie | AC 220V ±10%, 50/60 Hz |
| Rozmery | 640 × 630 × 900 mm |
| Polohovanie | V-drážka s nastaviteľnou oporou vo všetkých smeroch pomocou externého univerzálneho upevnenia |
| Regulácia teploty | Snímač typu K, uzavretý okruh, nezávislý, presnosť ±3 °C |
| Kompatibilná veľkosť PCB | Minimálne 20×20 mm, maximálne 570×370 mm |
| Elektrické riadenie | Vysoko citlivý modul regulácie teploty, dotykový displej z Taiwanu, kompatibilný s PLC Mitsubishi Fx2n |
| Čistá hmotnosť | 70 kg |
Typické použitie:
- Oprava a reballing BGA čipov na elektronických doskách.
- Spájkovanie a odpájkovanie komponentov na veľkých doskách plošných spojov.
- Oprava elektronických zariadení, ako sú notebooky, herné konzoly, servery a smart televízory.
Kompatibilita: Táto stanica je kompatibilná s viacerými teplotnými profilmi a BGA puzdrami akejkoľvek veľkosti, a zároveň je vhodná pre dosky rôznych rozmerov a typov elektronických zariadení.
Dôležitá poznámka: Tento produkt je dostupný iba na objednávku. Pred nákupom prosím zohľadnite dodacie lehoty a overte dostupnosť.
- Celkový výkon 5600W pre efektívne zahrievanie.
- Tri nezávislé vykurovacie zóny s presným riadením ±3 °C.
- HD dotykový displej s riadením PCL a možnosťou uloženia teplotných profilov.
- Systém CCD videnia pre vizuálnu kontrolu počas spájkovania a odpájkovania.
- Nastaviteľný držiak PCB s V-drážkou, ktorý pomáha predchádzať deformáciám.
- Integrované vákuové čerpadlo a odsávacie pero na rýchlu manipuláciu s čipmi.
- Veľká vykurovacia plocha pre veľké dosky a rôzne zariadenia.
- Certifikácia CE s ochrannými systémami a núdzovým zastavením.
- Kompatibilné s PLC Mitsubishi Fx2n a pokročilým elektrickým riadením.
- Dostupné iba na objednávku, overte dodacie lehoty.
Otázky a odpovede zákazníkov
Aké výhody ponúka stanica Zhuomao Zm-R6200-C oproti iným BGA staniciam z hľadiska regulácie teploty a presnosti polohovania?
Zhuomao Zm-R6200-C vyniká presnou reguláciou teploty pomocou troch nezávislých zón (dve zóny horúceho vzduchu a jedna spodná IR zóna), pričom odchýlky udržiava v rámci ±3 °C. Systém osí X-Y-Z s lineárnymi vedením umožňuje jemné aj rýchle nastavenie, čo zvyšuje presnosť zarovnania v porovnaní s bežnými zariadeniami s manuálnym nastavením. Výsledkom je nižšie riziko poškodenia prehriatím a lepšia opakovateľnosť pri zložitých BGA opravách.
Aké sú rozmery, hmotnosť a hlavné materiály stanice a čo presne je súčasťou balenia pri doručení?
Stanica Zhuomao Zm-R6200-C má približné rozmery 660 mm × 610 mm × 600 mm a hmotnosť okolo 45–50 kg v závislosti od príslušenstva. Je vyrobená najmä z priemyselného hliníka a ocele, čo zaručuje robustnosť. Štandardné balenie zvyčajne obsahuje hlavnú stanicu, dotykovú obrazovku, základnú sadu trysiek horúceho vzduchu, napájací kábel, termočlánky typu K, drobné nástroje a používateľskú príručku. Presný obsah odporúčame potvrdiť u distribútora, keďže konfigurácia sa môže líšiť podľa objednávky.
S akými typmi napájania a napätia je Zm-R6200-C kompatibilná a aké sú elektrické požiadavky na bezpečnú inštaláciu?
Zm-R6200-C zvyčajne vyžaduje jednofázové napájanie 220–240 V AC, 50/60 Hz, s odhadovaným maximálnym zaťažením 5,5 kW. Zásuvka musí mať dostatočnú kapacitu a spoľahlivé uzemnenie. Pre bezpečnú inštaláciu sa odporúča použiť samostatný istič a dodržiavať miestne normy IEC alebo ekvivalentné predpisy pre laboratórne zariadenia.
Akú preventívnu údržbu táto stanica potrebuje a ako ju čistiť, aby mala dlhú životnosť?
Preventívna údržba zahŕňa mesačnú kontrolu a čistenie trysiek, teplotných snímačov a vzduchových filtrov. Je dôležité pravidelne kontrolovať stav lineárnych vedení a mazať ich podľa špecifikácie výrobcu. Čistenie sa má vykonávať mäkkou suchou handričkou; nepoužívajte agresívne rozpúšťadlá. Pravidelná kontrola káblov a spojov pomáha predchádzať elektrickým poruchám. Dodržiavanie týchto postupov predlžuje životnosť a skracuje prestoje.
Sú pre Zm-R6200-C dostupné náhradné diely alebo popredajná podpora a aká je typická záručná doba?
Stanica má dostupné náhradné diely pre trysky, termočlánky, displeje a vykurovacie moduly, ktoré zvyčajne zabezpečujú autorizovaní distribútori. Typická záručná doba je 12 mesiacov od kúpy a pokrýva výrobné chyby, no je potrebné ju overiť podľa dodávateľa. Popredajná podpora zvyčajne zahŕňa technické poradenstvo a dodávku dielov počas niekoľkých rokov, podľa dostupnosti výrobcu.
Je Zhuomao ZM-R6200-C dostupná na okamžité dodanie?
Nie, táto stanica je dostupná iba na objednávku, preto sa odporúča pred kúpou overiť dodacie lehoty.
Aké veľkosti PCB môže táto stanica spracovať?
Môže spracovať dosky od 20×20 mm až po maximálne 570×370 mm.
Aký typ regulácie teploty používa stanica?
Používa snímač typu K s uzavretým okruhom a presnosťou ±3 °C pre každú nezávislú vykurovaciu zónu.
Na aké aplikácie je táto stanica ideálna?
Je ideálna na BGA reballing, spájkovanie a odpájkovanie komponentov na veľkých doskách a opravu zariadení, ako sú notebooky, konzoly a servery.
Obsahuje bezpečnostnú ochranu?
Áno, má certifikáciu CE, núdzové zastavenie, automatickú ochranu proti prehriatiu a vypnutie v prípade nehody.
