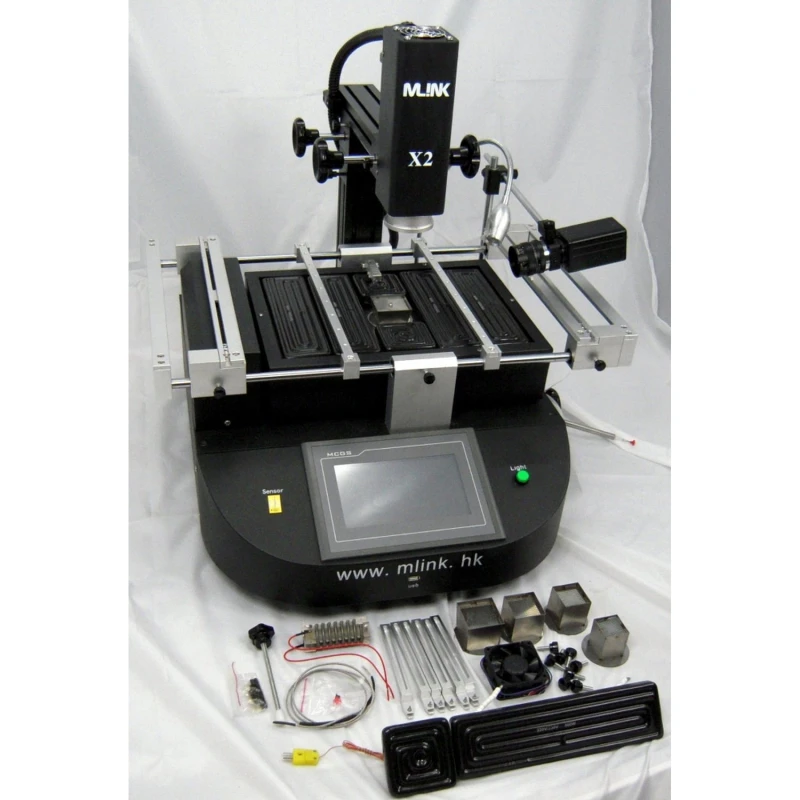

Spájkovacia stanica Mlink X2 s kamerou pre profesionálnu elektroniku
Značka: Mlink
Vrátane DPH (Bez DPH: 1 229,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 1 415,81 € | -4% |
| 10+ | 1 386,31 € | -6% |
| 20+ | 1 327,32 € | -10% |
Spájkovacia stanica Mlink X2 s kamerou je profesionálny nástroj určený na spájkovanie a odpájkovanie elektronických súčiastok s vysokou presnosťou a efektivitou. Je ideálna na opravy a reballing BGA, táto stanica ponúka pokročilú kontrolu teploty a polohovania pre dosiahnutie optimálnych výsledkov.
Hlavné vlastnosti:
- Presné polohovanie: Vybavená lineárnym posuvným systémom, ktorý umožňuje presné nastavenie v osiach X, Y a Z, čo uľahčuje rýchle a presné umiestnenie komponentov.
- Vysokorozlíšený dotykový displej: PLC ovládanie s dotykovým displejom z Taiwanu umožňuje ukladať viacero profilov, ochranu heslom a funkcie úprav, ako aj okamžitú analýzu teplotných kriviek.
- Nezávislé ohrevné zóny v troch oblastiach: Má tri nezávislé vykurovacie oblasti: dva horúcovzdušné ohrievače (800W a 1200W) a jeden infračervený ohrievač (2700W) na predohrev, s reguláciou teploty v rozsahu ±3 °C.
- Otočné horúcovzdušné trysky: Trysky otočné o 360° s magnetom pre jednoduchú inštaláciu a výmenu, prispôsobiteľné podľa potreby.
- Pokročilá regulácia teploty: Vysokopresný termočlánok typu K s reguláciou v uzavretej slučke a automatickou kompenzáciou, riadený PLC modulom pre presnú kontrolu.
- Polohovací systém pre PCB: V-drážka s flexibilnou oporou na ochranu dosky počas ohrevu a chladenia, kompatibilná s akoukoľvek veľkosťou BGA puzdra.
- Rýchle chladenie: Výkonný priečny prietokový ventilátor urýchľuje chladenie dosky a zvyšuje efektivitu práce.
- Integrovaná vákuová pumpa: Obsahuje vákuovú pumpu a externé sacie pero na rýchlu manipuláciu s čipmi.
- Alarmový a bezpečnostný systém: Alarm po dokončení spájkovania alebo odpájkovania, certifikácia CE, núdzové zastavenie a automatická ochrana proti prehriatiu a elektrickým poruchám.
- CCD systém videnia: Umožňuje presnú vizuálnu kontrolu procesu spájkovania a odpájkovania BGA, čím zabezpečuje kvalitu a presnosť práce.
Technické špecifikácie:
| # | Parameter | Detail |
|---|---|---|
| 1 | Potencia total | 4800W |
| 2 | Calentador superior | 800W |
| 3 | Calentador inferior | Segundo calentador 1200W, tercer calentador IR 2700W |
| 4 | Alimentación eléctrica | AC 220V ±10%, 50/60Hz |
| 5 | Dimensiones | 635 × 600 × 560 mm |
| 6 | Posicionamiento | Ranura en V, soporte para PCB ajustable en todas direcciones con fijación universal externa |
| 7 | Control de temperatura | Sensor tipo K, circuito cerrado, precisión ±3°C |
| 8 | Tamaño PCB compatible | Mínimo 20 × 20 mm, máximo 410 × 370 mm |
| 9 | Selección eléctrica | Módulo de control de temperatura sensible + pantalla táctil de Taiwán + PLC Delta |
| 10 | Peso neto | 50 kg |
Typické použitie:
- Oprava a reballing BGA čipov na elektronických doskách.
- Spájkovanie a odpájkovanie elektronických súčiastok v spotrebnej elektronike a automobilovom priemysle.
- Procesy, ktoré vyžadujú presnú kontrolu teploty a polohovania, aby sa predišlo poškodeniu PCB.
- Profesionálne aplikácie v servisoch elektroniky a v technických servisných centrách.
Kompatibilita: Kompatibilná s PCB doskami rôznych veľkostí od 20×20 mm až po 410×370 mm a s akoukoľvek veľkosťou BGA puzdra, ideálna pre pokročilú elektroniku a presné práce.
Dôležitá poznámka: Tento produkt je momentálne vypredaný. Môžete požiadať o upozornenie, aby ste boli informovaní, keď bude opäť dostupný.
- Presné polohovanie v osiach X, Y, Z s rýchlym nastavením
- Vysokorozlíšený dotykový displej s PLC ovládaním a ukladaním profilov
- Tri nezávislé vykurovacie zóny s reguláciou ±3 °C
- Otočné horúcovzdušné trysky 360° s magnetom pre jednoduchú výmenu
- Termočlánok typu K s reguláciou v uzavretej slučke a automatickou kompenzáciou
- V-drážka s flexibilnou oporou na ochranu PCB počas procesu
- Priečny prietokový ventilátor na rýchle chladenie dosky
- Integrovaná vákuová pumpa a sacie pero na rýchlu manipuláciu
- Alarm a bezpečnostný systém s núdzovým zastavením a dvojitou ochranou
- CCD systém videnia na vizuálnu kontrolu pri spájkovaní a odpájkovaní
Otázky a odpovede zákazníkov
Aké sú hlavné výhody práce so stanicou Mlink X2 v porovnaní s inými podobnými BGA rework stanicami?
Estación Mlink X2 vyniká lineárnym posuvným systémom v osiach X, Y a Z, ktorý umožňuje presné nastavenie a rýchle polohovanie. Má vysokorozlišovaciu dotykovú obrazovku pre intuitívne ovládanie, správu profilov a ochranu heslom. Ponúka tri nezávislé vykurovacie zóny s jemnou reguláciou teploty (tolerancia ±3 °C) a okamžitú analýzu teplotnej krivky, čo zlepšuje opakovateľnosť a umožňuje prispôsobiť proces podľa komponentu. V porovnaní s alternatívami zvyčajne uľahčuje rýchlu výmenu dýz a nastavenie ohrevu, čím optimalizuje čas a znižuje chyby pri manipulácii.
Aké rozmery a približnú hmotnosť má Estación Mlink X2 a čo je v balení pri kúpe?
Presné rozmery a hmotnosť sa môžu mierne líšiť podľa šarže, ale tento typ zariadenia má zvyčajne základňu približne 600 mm x 500 mm a výšku okolo 500 mm, s hmotnosťou približne 30–40 kg. Typický obsah balenia zahŕňa hlavnú stanicu, integrovanú kameru, hot-air dýzy rôznych veľkostí, napájací kábel, sadu príslušenstva na manipuláciu s BGA, manuál a základnú sadu údržby. Odporúča sa potvrdiť aktuálny zoznam s distribútorom.
Na aké napätie a elektrické požiadavky sa má Estación Mlink X2 pripojiť?
Estación Mlink X2 zvyčajne pracuje so štandardným napájaním 220 V AC, 50/60 Hz a vyžaduje zásuvku s uzemnením a kapacitou zvládnuť špičkovú spotrebu nad 2 kW v závislosti od aktivovaných ohrievačov. Nie je kompatibilná so 110 V zásuvkou bez vhodného transformátora. Použitie stabilizátora napätia sa odporúča na ochranu riadiacej elektroniky.
Aká preventívna údržba je potrebná na zabezpečenie životnosti a presnosti stanice?
Odporúča sa pravidelné čistenie lineárnych koľajníc a pohybových systémov, aby sa zabránilo hromadeniu prachu alebo zvyškov, kontrola stavu dýz a ročná údržba/kalibrácia teplotných snímačov. Filtrácia vzduchu a vizuálna kontrola káblov a napájacích spojov pomáhajú predchádzať predčasným poruchám. Kľúčové je používať iba originálne náhradné diely a dodržiavať harmonogram odporúčaný výrobcom.
Aké technické obmedzenia má z hľadiska maximálnych a minimálnych veľkostí BGA komponentov, ktoré dokáže manipulovať?
Estación Mlink X2 umožňuje manipuláciu so širokou škálou BGA komponentov, zvyčajne od puzdier 5 mm x 5 mm až po celé dosky približne 400 mm x 400 mm. Presný limit však závisí od dodaných dýz a kapacity posuvného a upínacieho systému. Manipulácia s výrazne menšími alebo väčšími komponentmi mimo tohto rozsahu môže vyžadovať špeciálne príslušenstvo.
Je spájkovacia stanica Mlink X2 s kamerou dostupná na kúpu?
Spájkovacia stanica Mlink X2 s kamerou je momentálne vypredaná. Môžete požiadať o upozornenie, aby ste boli informovaní, keď bude opäť dostupná.
Aké veľkosti PCB podporuje stanica Mlink X2?
Podporuje PCB dosky od minimálnej veľkosti 20×20 mm až po maximálnu 410×370 mm, kompatibilná s akoukoľvek veľkosťou BGA puzdra.
Aké systémy regulácie teploty má stanica?
Má vysoko presný senzor typu K s reguláciou v uzavretej slučke a automatickou kompenzáciou, riadený PLC modulom pre presnú kontrolu v rozsahu ±3 °C.
Obsahuje stanica systém videnia na spájkovanie?
Áno, má CCD systém videnia, ktorý umožňuje presné posúdenie procesu spájkovania a odpájkovania BGA.
Aké bezpečnostné prvky stanica ponúka?
Obsahuje certifikáciu CE, núdzové zastavenie, automatickú ochranu proti prehriatiu a automatické vypnutie v prípade nehody.
