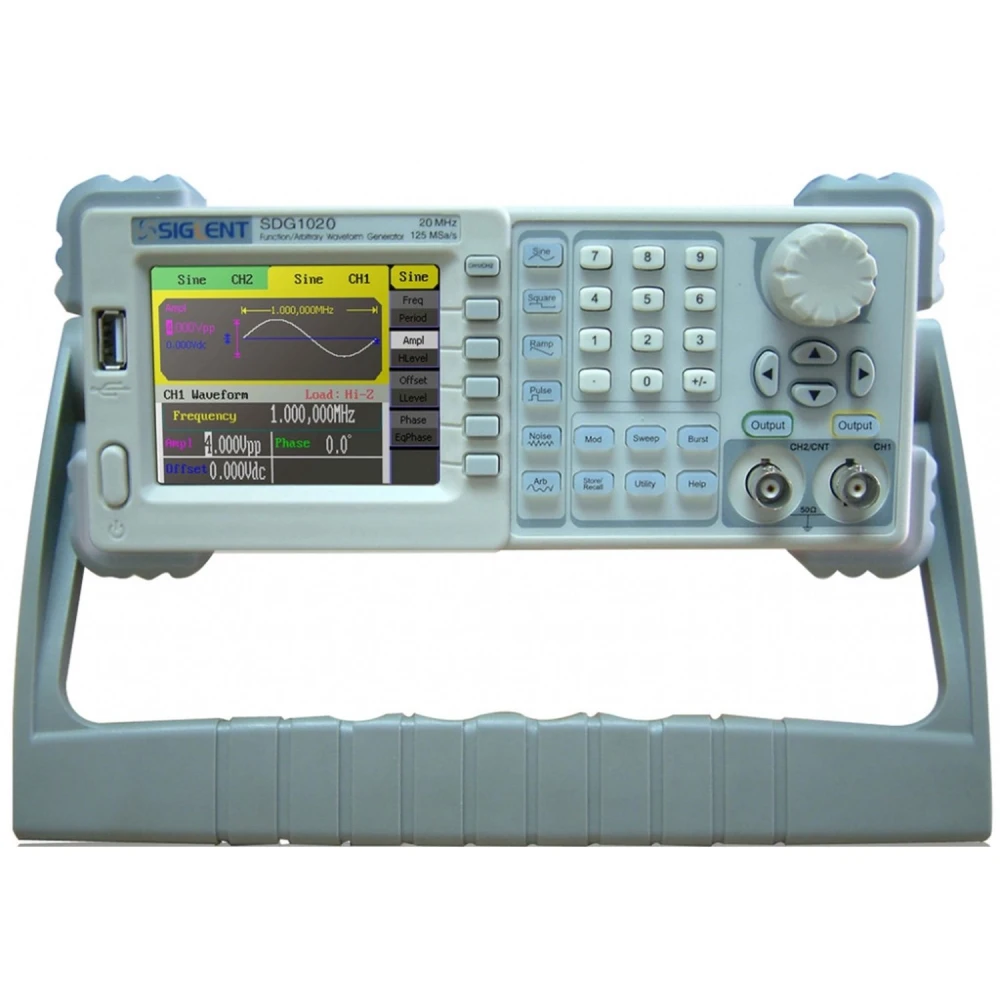

Arbitrálny generátor funkcií Siglent SDG1020 20MHz pre elektroniku
Značka: Siglent
Vrátane DPH (Bez DPH: 239,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 275,33 € | -4% |
| 10+ | 269,59 € | -6% |
| 20+ | 258,12 € | -10% |
Arbitrálny generátor funkcií Siglent SDG1020 20MHz je pokročilý merací prístroj určený pre elektronické aplikácie, ktoré vyžadujú presné a rôznorodé signály. Tento generátor využíva technológiu DDS (Direct Digital Synthesis) na dosiahnutie maximálnej výstupnej frekvencie 20MHz s vysokým rozlíšením a stabilitou.
Kľúčové vlastnosti:
- Maximálna výstupná frekvencia: 20MHz, vhodná pre širokú škálu elektronických testov.
- Dvojkanálový výstup: Umožňuje generovať dva signály súčasne, čo uľahčuje porovnania a zložitejšie testy.
- Vzorkovacia rýchlosť: 125 MSa/s s 14-bitovým vertikálnym rozlíšením pre presné a detailné signály.
- Dĺžka vlny: 16 kpts, ktorá zabezpečuje detailné a nastaviteľné priebehy.
- Štandardné a arbitrážne priebehy: Zahŕňa 5 štandardných priebehov (sínus, obdĺžnik, rampa, impulz, gaussovský biely šum) a 48 zabudovaných arbitrážnych priebehov pre maximálnu flexibilitu.
- Modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst pre komplexné a rôznorodé simulácie.
- Čítač frekvencie: Rozsah 100 mHz až 200 MHz pre presné merania.
- Konektivita: USB Host a Device pre ukladanie a ovládanie, s možnosťou USB-GPIB portu pre pokročilú integráciu.
- Kompatibilita: Kompatibilný s digitálnymi osciloskopmi série SDS1000 a diaľkovým ovládaním pre integrované laboratórne prostredie.
Typické použitie:
- Testovanie a vývoj elektronických obvodov.
- Simulácia signálov na analýzu a diagnostiku.
- Vzdelávanie a školenia v elektronike a telekomunikáciách.
- Výskum a vývoj v technických laboratóriách.
Technické špecifikácie:
- Model: SDG1020
- Maximálna výstupná frekvencia: 20MHz
- Výstupné kanály: 2
- Vzorkovacia rýchlosť: 125 MSa/s
- Dĺžka vlny: 16 kpts
- Rozlíšenie frekvencie: 1 μHz
- Vertikálne rozlíšenie: 14 bits
- Priebehy: sínus, obdĺžnik, rampa, impulz, gaussovský biely šum, 48 arbitrážnych priebehov
- Rozsah sínusového a obdĺžnikového priebehu: 1 μHz až 20MHz
- Rozsah impulzu: 500 μHz až 5MHz
- Rozsah rampy: 1 μHz až 300 KHz
- Šírka pásma gaussovského bieleho šumu: 20MHz (-3dB)
- Modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Čítač frekvencie: 100 mHz až 200 MHz
- Štandardné pripojenia: USB Host a Device
- Voliteľný port: adaptér USB-GPIB
- Rozmery: 229mm × 105mm × 281mm
Poznámka o dostupnosti: Tento produkt je momentálne bez skladom. Odporúčame kontaktovať náš tím pre informácie o naskladnení alebo alternatívach.
- Technológia DDS pre presné a stabilné signály
- Dvojkanálový výstup pre vyššiu všestrannosť
- Vzorkovacia rýchlosť 125 MSa/s a 14-bitové rozlíšenie
- 48 zabudovaných arbitrážnych priebehov a 5 štandardných
- Pokročilé modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integrovaný čítač frekvencie až do 200 MHz
- Konektivita USB Host a Device, možnosť USB-GPIB
- Kompatibilný s digitálnymi osciloskopmi SDS1000 a diaľkovým ovládaním
Otázky a odpovede zákazníkov
Aké typy konektorov a portov sú k dispozícii na pripojenie a ovládanie generátora?
SDG1020 obsahuje predné BNC výstupy pre signály a vstupy/výstupy synchronizácie. Na komunikáciu a ovládanie ponúka štandardne porty USB Device a USB Host, čo umožňuje pripojenie k PC a externé úložisko. Port GPIB je dostupný ako doplnková možnosť.
Akú presnosť a rozlíšenie má generátor vo frekvencii aj amplitúde výstupu?
Rozlíšenie frekvencie je 1 μHz a vertikálne rozlíšenie amplitúdy je 14 bitov, čo umožňuje generovať signály s vysokou presnosťou v časovej aj amplitúdovej oblasti. Skutočná presnosť výstupu závisí od kalibrácie a prevádzkového prostredia, no tieto hodnoty sú reprezentatívne pre jeho hardvér.
Akú údržbu zariadenie vyžaduje a aká je jeho očakávaná životnosť pri intenzívnom používaní?
Základná údržba spočíva v udržiavaní vetracích otvorov bez prachu a v pravidelnej kontrole pripojení a káblov. Generátor je navrhnutý na nepretržité používanie v laboratórnom prostredí; očakávaná životnosť presahuje 5 rokov pri správnom používaní, bez vystavenia nadmernej vlhkosti alebo nárazom, hoci skutočná životnosť sa môže líšiť podľa podmienok.
Aká je maximálna výstupná frekvencia generátora Siglent SDG1020?
Maximálna výstupná frekvencia je 20MHz.
Koľko výstupných kanálov má tento generátor funkcií?
Má 2 výstupné kanály na generovanie súčasných signálov.
Aké priebehy generátor obsahuje?
Obsahuje štandardné priebehy ako sínus, obdĺžnik, rampa, impulz a gaussovský biely šum, plus 48 zabudovaných arbitrážnych priebehov.
Je dostupný na okamžitý nákup?
Produkt je momentálne bez skladom, takže nie je dostupný na okamžitý nákup.
Aké typy modulácie podporuje?
Podporuje moduláciu AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst.
