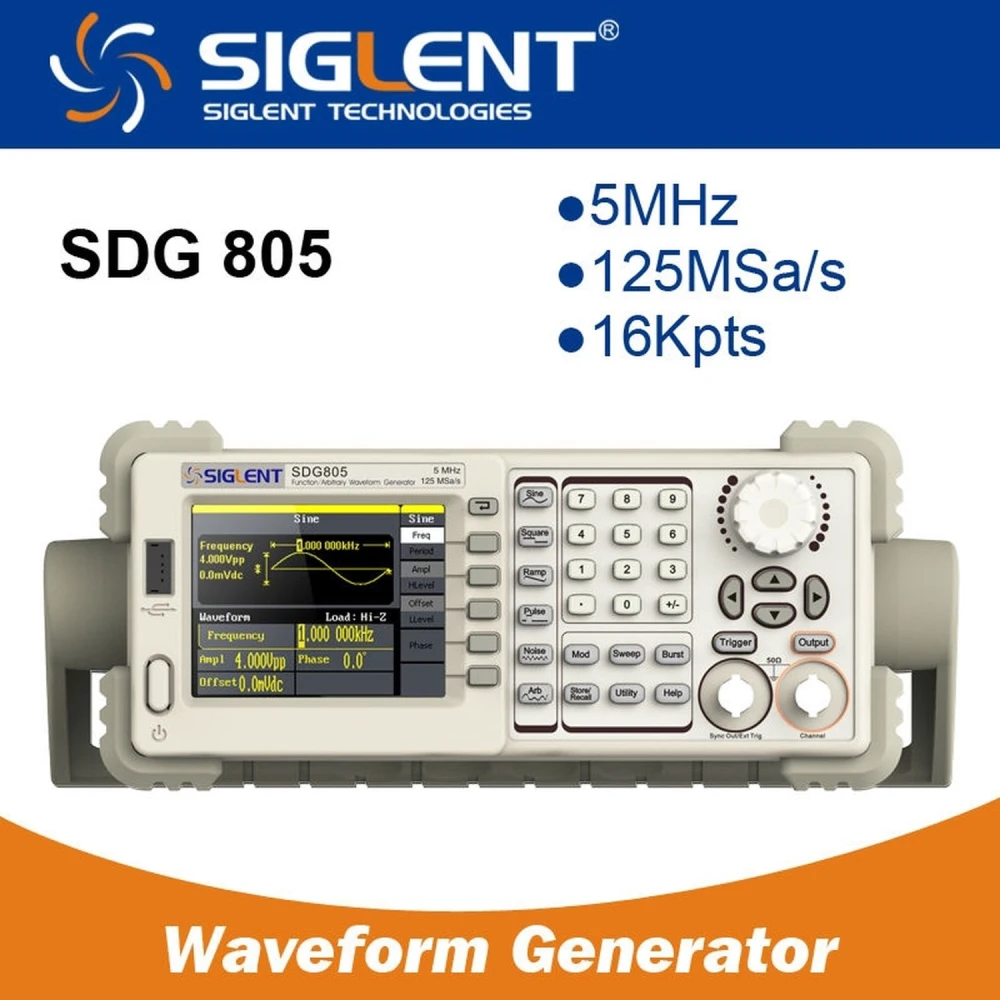

Siglent SDG805 5MHz generátor funkcií s technológiou EasyPulse
Značka: Siglent
Vrátane DPH (Bez DPH: 159,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 183,17 € | -4% |
| 10+ | 179,35 € | -6% |
| 20+ | 171,72 € | -10% |
Prehľad
Siglent SDG805 5MHz generátor funkcií je elektronický prístroj určený na generovanie signálov s vysokou presnosťou a všestrannosťou. Je vybavený maximálnou výstupnou frekvenciou 5 MHz a vzorkovacou rýchlosťou 125 MSa/s, takže je ideálny na testovanie, vývoj a údržbu v elektronike, telekomunikáciách a výskumných laboratóriách.
Vďaka inovatívnej technológii EasyPulse dokáže SDG805 vysielať impulzy s nízkym rozptylom a rýchlymi nábežnými aj zostupnými hranami bez ohľadu na frekvenciu. To umožňuje presné riadenie striedy, šírky a hrany impulzu a zároveň prekonáva výkon bežných DDS generátorov.
Hlavné vlastnosti
- Pokročilá DDS technológia s 14-bitovým vertikálnym rozlíšením pre čisté a presné signály.
- Jednokanálový výstup s 5 štandardnými priebehmi a 46 typmi zabudovaných arbitrárnych priebehov vrátane DC.
- Kompletné modulačné funkcie: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineárny/logaritmický sweep a burst.
- Štandardné USB rozhranie (Host a zariadenie) na ukladanie na U-Disk a aktualizácie softvéru.
- 10 nevolatilných pamäťových miest pre vlastné arbitrárne priebehy.
- Kompatibilný s digitálnymi pamäťovými osciloskopmi SIGLENT pre integráciu a pokročilú analýzu.
- Softvér EasyWave na jednoduchú úpravu a nastavenie arbitrárnych priebehov.
Technické špecifikácie
- Model: SDG805
- Maximálna výstupná frekvencia: 5 MHz
- Výstupné kanály: 1
- Vzorkovacia rýchlosť: 125 MSa/s
- Dĺžka vlny: 16 kpts
- Frekvenčné rozlíšenie: 1 µHz
- Vertikálne rozlíšenie: 14 bits
- Priebehy: sínusový, obdĺžnikový, rampový, impulzný, gaussovský, gaussovský biely šum a 46 arbitrárnych priebehov
- Frekvenčný rozsah pre sínusový a obdĺžnikový priebeh: 1 µHz až 5 MHz
- Frekvenčný rozsah pre impulzný priebeh: 500 µHz až 5 MHz
- Frekvenčný rozsah pre rampový/triangulárny priebeh: 1 µHz až 300 kHz
- Šírka pásma gaussovského bieleho šumu: >5 MHz (-3 dB)
- Modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Štandardná konfigurácia: USB Host a USB zariadenie
- Amplitúda (HighZ): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Typické použitie
Tento generátor je ideálny pre inžinierov, technikov a študentov, ktorí potrebujú spoľahlivý zdroj signálu na testovanie obvodov, simuláciu signálov, vývoj elektronických zariadení a experimentovanie v laboratóriách. Jeho kompatibilita s osciloskopmi SIGLENT uľahčuje spoločnú analýzu generovaných a meraných signálov.
Kompatibilita a softvér
SDG805 sa jednoducho integruje s ďalšími zariadeniami SIGLENT a dá sa nastavovať pomocou softvéru EasyWave, ktorý umožňuje upravovať a prispôsobovať arbitrárne priebehy podľa konkrétnych potrieb.
Záver
Siglent SDG805 5MHz generátor funkcií vyniká presnosťou, širokou ponukou priebehov a pokročilou technológiou EasyPulse, vďaka čomu je nevyhnutným nástrojom pre každé technické prostredie vyžadujúce signály vysokej kvality a flexibilitu.
- Pokročilá DDS technológia s 14-bitovým vertikálnym rozlíšením pre presné signály
- Maximálna výstupná frekvencia 5 MHz a vzorkovacia rýchlosť 125 MSa/s
- 46 zabudovaných arbitrárnych priebehov a 5 štandardných priebehov
- Kompletné modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep a burst
- Technológia EasyPulse pre impulzy s nízkym rozptylom a rýchlymi hranami
- USB rozhranie na ukladanie a aktualizáciu softvéru
- Kompatibilný s digitálnymi osciloskopmi SIGLENT a softvérom EasyWave
Otázky a odpovede zákazníkov
Akú údržbu si zariadenie vyžaduje a aká je jeho očakávaná životnosť pri štandardnom laboratórnom používaní?
SDG805 vyžaduje pravidelné vonkajšie čistenie (bez agresívnych rozpúšťadiel) a udržiavanie vetracích otvorov bez prachu. Vo vnútri nie sú žiadne mechanické opotrebiteľné diely. Jeho očakávaná životnosť môže v kontrolovanom prostredí presiahnuť 5 rokov, vždy pri dodržaní špecifikácií teploty (0–40 °C) a bezpečného napájania.
Čo sa stane, ak používateľská waveform prekročí internú pamäť alebo počet dostupných miest?
SDG805 umožňuje uložiť až 10 arbitrárnych waveform do svojej nevolatilnej pamäte. Ak sa tento limit prekročí, bude potrebné prepísať existujúcu alebo použiť externú USB pamäť na načítanie waveform podľa potreby. Správa pamäte nepodporuje interné rozšírenie.
Akú presnosť a rozlíšenie ponúka vo frekvencii a amplitúde? Aké sú jeho prevádzkové limity?
Ponúka maximálnu frekvenciu 5 MHz, vzorkovaciu rýchlosť 125 MSa/s a vertikálne rozlíšenie 14 bitov. Presnosť frekvencie je približne ±30 ppm a amplitúda je typicky nastaviteľná od 2 mVpp do 20 Vpp v závislosti od záťaže. Nemal by sa používať nad 5 MHz ani prekračovať špecifikované napätia, aby sa predišlo skresleniu a poškodeniu.
Aká je maximálna výstupná frekvencia generátora Siglent SDG805?
Maximálna výstupná frekvencia je 5 MHz.
Aké typy priebehov dokáže SDG805 generovať?
Dokáže generovať štandardné priebehy ako sínusový, obdĺžnikový, rampový, impulzný a gaussovský, plus 46 zabudovaných arbitrárnych priebehov.
Je kompatibilný s ďalšími zariadeniami Siglent?
Áno, dá sa bez problémov pripojiť k digitálnym pamäťovým osciloskopom SIGLENT.
Aké modulačné funkcie tento generátor podporuje?
Podporuje AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineárny/logaritmický sweep a burst.
Aké rozhrania má na pripojenie a ukladanie?
Má rozhrania USB Host a USB zariadenie, pričom podporuje ukladanie na U-Disk a aktualizácie softvéru.
