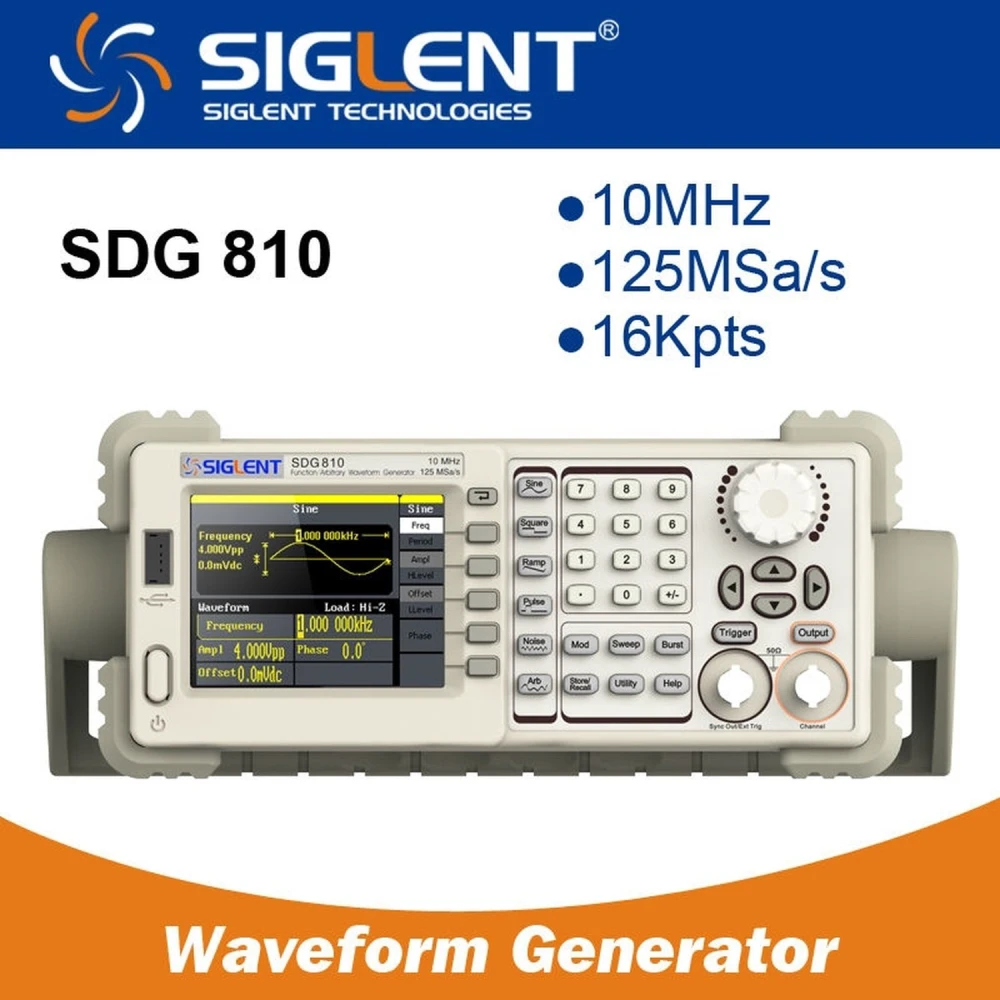

Siglent SDG810 10MHz generátor funkcií pre elektroniku
Značka: Siglent
Vrátane DPH (Bez DPH: 177,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 203,90 € | -4% |
| 10+ | 199,66 € | -6% |
| 20+ | 191,16 € | -10% |
Siglent SDG810 10MHz generátor funkcií je pokročilý prístroj navrhnutý na poskytovanie presných a všestranných signálov v profesionálnych aj vzdelávacích elektronických aplikáciách. Vďaka pokročilej technológii DDS ponúka maximálnu výstupnú frekvenciu 10MHz a vzorkovaciu rýchlosť 125 MSa/s, čo zaručuje vysokú kvalitu signálu a rozlíšenie.
Tento generátor má jeden výstupný kanál a podporuje päť štandardných priebehov, ako aj 46 zabudovaných arbitrálnych priebehov vrátane DC. Inovatívna technológia EasyPulse umožňuje generovať impulzy s nízkym rozptylom a rýchlymi hranami, pričom presne nastavuje striedu, hranu a šírku impulzu.
Hlavné vlastnosti:
- Pokročilá technológia DDS s 14-bitovým vertikálnym rozlíšením pre čisté a presné signály.
- Jednokanálový výstup so štandardnými priebehmi: sínusový, obdĺžnikový, rampový, impulzný a gaussovský biely šum.
- 46 zabudovaných arbitrálnych priebehov pre maximálnu flexibilitu.
- Kompletné modulačné funkcie: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineárny/logaritmický sweep a burst.
- Rozhranie USB Host a USB Device na ukladanie a aktualizáciu softvéru.
- Možnosť uložiť až 10 vlastných arbitrálnych priebehov do nevolatilnej pamäte.
- Kompatibilný s digitálnymi pamäťovými osciloskopmi SIGLENT pre pokročilú integráciu v laboratóriu.
- Softvér EasyWave na jednoduchú úpravu a konfiguráciu arbitrálnych priebehov.
Technické špecifikácie:
- Model: SDG810
- Maximálna výstupná frekvencia: 10MHz
- Výstupné kanály: 1
- Vzorkovacia rýchlosť: 125 MSa/s
- Dĺžka vlny: 16 kpts
- Rozlíšenie frekvencie: 1 µHz
- Vertikálne rozlíšenie: 14 bits
- Priebehy: sínusový, obdĺžnikový, rampový, impulzný, gaussovský biely šum a arbitrárne priebehy.
- Frekvenčný rozsah podľa priebehu:
- Sínusový priebeh: 1 µHz až 10 MHz
- Obdĺžnikový priebeh: 1 µHz až 10 MHz
- Impulz: 500 µHz až 5 MHz
- Rampa/Trojuholník: 1 µHz až 300 kHz
- Gaussovský biely šum: >10 MHz bandwidth (-3dB)
- Arbitrárny priebeh: 1 µHz až 5 MHz
- Modulácia: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Amplitúda: 4 mVpp až 20 Vpp (HighZ), 2 mVpp až 10 Vpp (50 ohm)
Typické použitie:
- Generovanie signálov na testovanie a kalibráciu elektronických obvodov.
- Simulácia signálov pre vývoj a testovanie komunikačných systémov.
- Vzdelávanie a školenie v oblasti elektroniky a telekomunikácií.
- Integrácia s digitálnymi osciloskopmi na pokročilú analýzu signálov.
Kompatibilita: Kompatibilný so softvérom EasyWave na pokročilú úpravu a s digitálnymi osciloskopmi SIGLENT, čo uľahčuje integrované pracovné prostredie pre profesionálov a technikov.
Poznámka: Tento produkt je momentálne nedostupný. Pozrite si našu ponuku alternatív alebo si nechajte poslať upozornenie na dostupnosť.
- Pokročilá technológia DDS s 125 MSa/s a 14-bitovým vertikálnym rozlíšením
- Maximálna výstupná frekvencia 10MHz a 1 výstupný kanál
- 46 zabudovaných arbitrálnych priebehov a 5 štandardných priebehov
- Modulačné funkcie AM, FM, PM, PWM a ďalšie
- Rozhranie USB Host a USB Device na ukladanie a aktualizáciu
- Nevolatilná pamäť pre 10 vlastných arbitrálnych priebehov
- Kompatibilný s digitálnymi osciloskopmi SIGLENT pre integráciu
- Softvér EasyWave na úpravu arbitrálnych priebehov
Otázky a odpovede zákazníkov
Aké sú rozmery, hmotnosť a čo je súčasťou balenia generátora?
Generátor SDG810 má približne rozmery 261 mm x 112 mm x 295 mm a váži okolo 2,6 kg. V balení sa nachádza generátor, napájací kábel, používateľská príručka, USB kábel a podľa dodávateľa aspoň jeden BNC kábel a CD so softvérom.
Vyžaduje na pripojenie k počítaču alebo na používanie všetkých funkcií nejaký dodatočný softvér alebo hardvér?
Možno ho pripojiť k PC cez USB. Na pokročilé úpravy arbitrárnych waveform sa odporúča nainštalovať softvér EasyWave od Siglent (bezplatné stiahnutie). Nevyžaduje žiadny špeciálny dodatočný hardvér, ale PC musí bežať na Windows (presnú kompatibilitu treba overiť podľa verzie).
Akú toleranciu má zariadenie voči kolísaniu napätia a aká je jeho typická spotreba?
Pracuje pri štandardnom AC napätí (100–240 V, 50/60 Hz) a je navrhnuté tak, aby znieslo mierne výkyvy v tomto rozsahu. Maximálna uvádzaná spotreba je 25 W. Na zabezpečenie stability a životnosti sa odporúča používať ho v regulovaných elektrických inštaláciách a vyhýbať sa špičkám nad tieto hodnoty.
V čom je SDG810 technicky lepší než iné podobné DDS generátory?
SDG810 vyniká technológiou EasyPulse, ktorá poskytuje pulzy s rýchlymi nábežnými a zostupnými hranami a nízkym jitterom, nezávisle od frekvencie alebo striedy, čím prekonáva kvalitu signálu a ovládanie väčšiny bežných DDS generátorov vo svojej cenovej kategórii.
Aká je maximálna výstupná frekvencia generátora Siglent SDG810?
Maximálna výstupná frekvencia je 10 MHz.
Koľko výstupných kanálov má tento generátor funkcií?
Má jeden výstupný kanál.
Aké typy priebehov dokáže generovať?
Dokáže generovať štandardné priebehy ako sínusový, obdĺžnikový, rampový, impulzný, gaussovský biely šum a 46 zabudovaných arbitrálnych priebehov.
Je možné ukladať vlastné priebehy?
Áno, má 10 nevolatilných pamäťových miest pre používateľské arbitrárne priebehy.
S akými zariadeniami je Siglent SDG810 kompatibilný?
Je kompatibilný s digitálnymi pamäťovými osciloskopmi SIGLENT a možno ho pripojiť cez USB na ukladanie a aktualizáciu.
