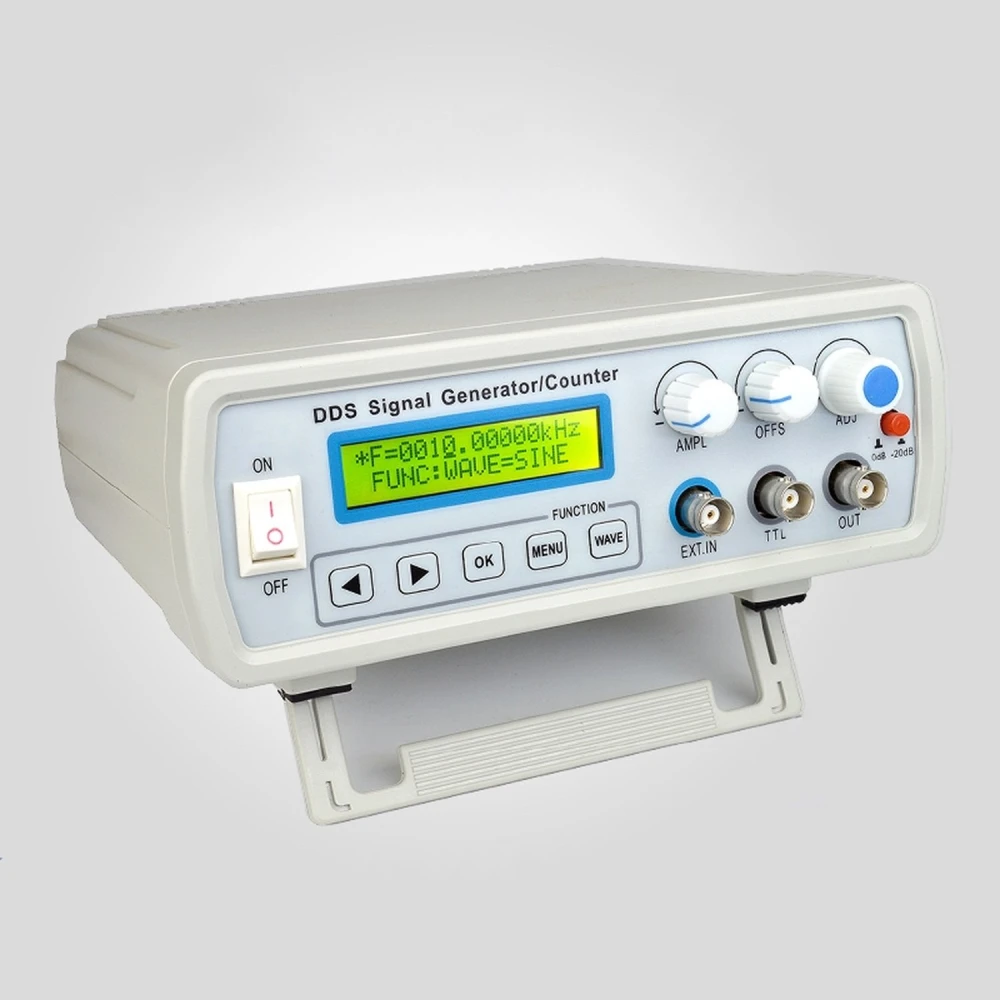

Generátor funkcií DDS FY2102S 2 MHz s frekvenčným čítačom 60MHz

Generátor funkcií DDS FY2102S 2 MHz je pokročilé zariadenie s priamou digitálnou syntézou (DDS), navrhnuté na generovanie elektrických signálov s vysokou presnosťou a stabilitou. Vďaka FPGA konštrukcii tento generátor vytvára sínusové, obdĺžnikové, trojuholníkové a pílovité priebehy s frekvenčným rozsahom od 0,01 Hz do 2 MHz a rozlíšením 10 mHz.

Okrem toho obsahuje frekvenčný čítač schopný merať frekvencie až do 60 MHz, čo uľahčuje vnútorné aj externé meranie signálov pre rôzne elektronické aplikácie.

Hlavné vlastnosti:

• Maximálny efektívny výstup 9 Vpp bez záťaže.
• Nastaviteľné priebehy: sínusový, obdĺžnikový (pracovný cyklus nastaviteľný medzi 1% a 99%), trojuholníkový, stúpajúci a klesajúci pílový priebeh.
• Vysoká presnosť frekvencie so stabilitou ±2×10⁻⁶ a skreslením sínusového priebehu ≤0.8% pri 1 kHz.
• Rozlíšenie frekvencie 0,01 Hz (10 mHz).
• Integrovaný frekvenčný čítač s rozsahom merania od 1 Hz do 60 MHz.
• Lineárny sweep s nastaviteľnými počiatočnými a koncovými bodmi a nastaviteľnou rýchlosťou čítania.
• Pamäť na uloženie až 10 vlastných konfigurácií parametrov.
• LCD1602 displej v angličtine pre jednoduché ovládanie a prehľadné zobrazenie.
• Napájanie cez adaptér AC220V na DC5V 1A.
• Kompaktné a prenosné prevedenie s rozmermi 200 mm x 190 mm x 90 mm.

Typické použitie:

• Testovanie a kalibrácia v elektronických laboratóriách.
• Vývoj a diagnostika elektronických obvodov.
• Vzdelávacie projekty a technické školenia.
• Výroba a kontrola kvality na elektronických montážnych linkách.

Kompatibilita: Kompatibilný so širokou škálou elektronických zariadení, ktoré vyžadujú presné testovacie signály a spoľahlivé meranie frekvencie.

Tento generátor je ideálny pre nadšencov, technikov a profesionálov, ktorí hľadajú multifunkčné, spoľahlivé a ľahko použiteľné zariadenie pre svoje potreby generovania a merania elektronických signálov.

• DDS generátor funkcií s frekvenčným rozsahom 0,01 Hz až 2 MHz
• Integrovaný frekvenčný čítač s meraním do 60 MHz
• Priebehy: sínusový, obdĺžnikový (nastaviteľný), trojuholníkový, pílový
• Výstupná amplitúda ≥9 Vpp bez záťaže
• Rozlíšenie frekvencie 10 mHz a vysoká presnosť
• LCD1602 displej pre prehľadné zobrazenie
• Pamäť na uloženie 10 používateľských nastavení
• Lineárny sweep s nastaviteľnými počiatočnými a koncovými bodmi
• Napájanie DC5V cez adaptér AC220V
• Kompaktné a prenosné prevedenie, ideálne do laboratória a na výučbu
