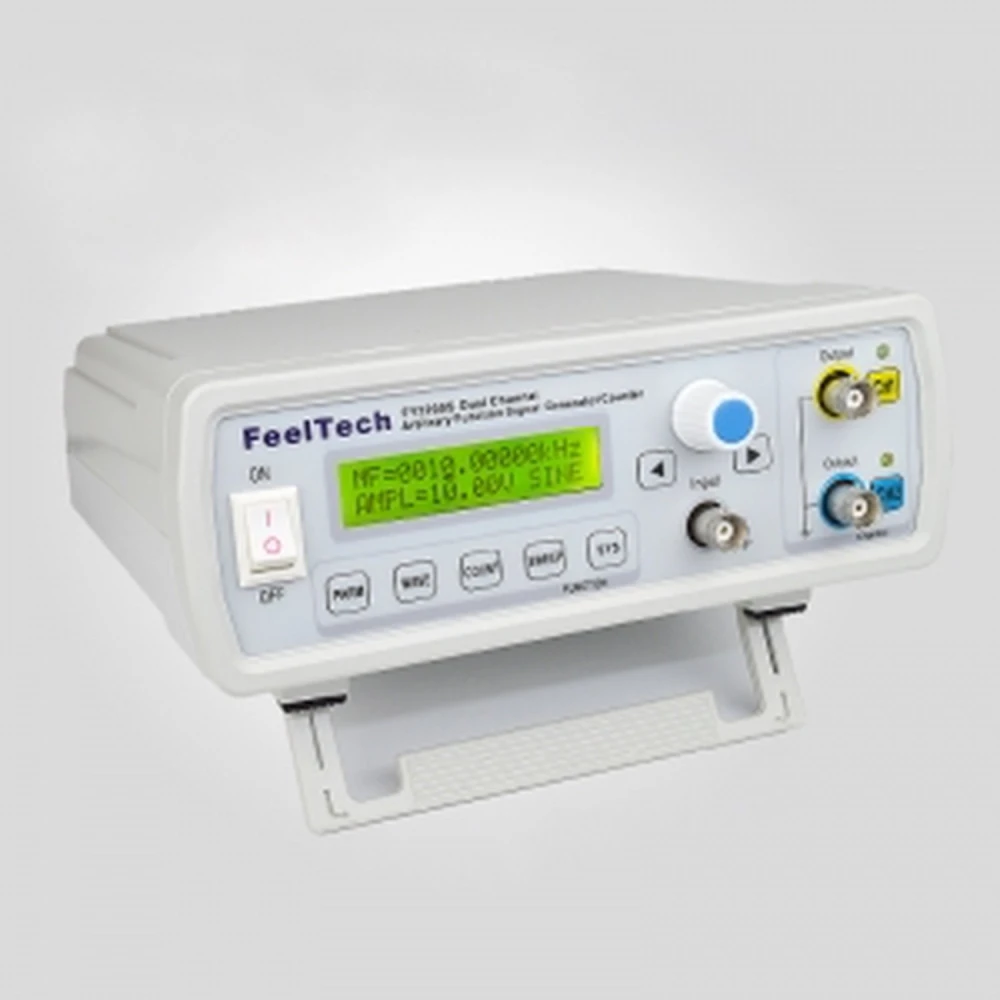

Arbitrárny generátor funkcií 6MHz 2 kanály FY3206S FeelTech
Značka: FeelTech
Vrátane DPH (Bez DPH: 57,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 65,66 € | -4% |
| 10+ | 64,30 € | -6% |
| 20+ | 60,19 € | -12% |
Arbitrárny generátor funkcií 6MHz 2 kanály FY3206S od FeelTech je pokročilý prístroj určený na presnú generáciu elektronických signálov s dvoma nezávislými kanálmi. Tento DDS generátor (Direct Digital Synthesis) umožňuje vytvárať sínusové, obdĺžnikové, trojuholníkové, pílové, arbitrárne a modulované priebehy (AM, FM) s úplnou kontrolou nad amplitúdou, frekvenciou, offsetom a fázou.
Vďaka technológii integrovaného obvodu CMOS a vysokorýchlostnému mikroprocesoru spolu s aktívnym kryštálovým oscilátorom ponúka výnimočnú stabilitu a presnosť pri generovaní signálov, s frekvenčným rozlíšením až 10 mHz a presnosťou ±5×10-6.
Hlavné vlastnosti
- Dva nezávislé výstupné kanály (CH1 a CH2) s vysokorýchlostným výstupom.
- Maximálna frekvencia sínusového a obdĺžnikového priebehu: 6 MHz.
- Dostupné priebehy: sínusový, obdĺžnikový (s nastaviteľným striedou impulzov medzi 0.1% a 99.9%), trojuholníkový, pílový, arbitrárny, bežný pulz, šum, elektrokardiogram, AM a FM.
- Výstupná amplitúda ≥ 20 Vp-p (bez záťaže) s výstupnou impedanciou 50 ohmov ±10%.
- Synchronizovaný TTL výstup pre oba kanály s nastaviteľnou fázou a elektrickou úrovňou > 3.3 Vp-p.
- Vstavaný frekvenčný čítač s meracím rozsahom 1 Hz až 100 MHz pre vnútorné aj vonkajšie signály.
- Funkcia sweepu na CH1 s lineárnym a logaritmickým režimom, s nastaviteľným rozsahom a rýchlosťou.
- Pamäť na uloženie až 20 vlastných nastavení.
- Úplné digitálne ovládanie pomocou tlačidiel a otočného ovládača s LCD1602 displejom v angličtine.
- Vzorkovacia rýchlosť až 250 MSa/s a 12-bitový generátor priebehu pre nízke skreslenie.
- Kompaktné rozmery: 200 x 190 x 90 mm a približná hmotnosť 500 g.
Typické použitie
Tento generátor je ideálny pre:
- elektronické inžinierstvo a vývoj obvodov.
- výskumné laboratóriá a testovanie elektronických zariadení.
- výrobné linky na funkčné testovanie a kalibráciu.
- výučbu a školenia v oblasti elektroniky a telekomunikácií.
Kompatibilita a príslušenstvo
Obsahuje napájací kábel, USB kábel na pripojenie k PC, drôtové klipy typu Q9 a CD so softvérom a manuálom. Kompatibilný so systémami, ktoré vyžadujú arbitrárne signály a sweep funkcie pre pokročilé testovanie.
Poznámka: Tento produkt momentálne nie je skladom. Môžete si vyžiadať upozornenie na naskladnenie.
- Dvojkanálový DDS generátor s maximálnou frekvenciou 6 MHz
- Priebehy: sínusový, obdĺžnikový, trojuholníkový, pílový, arbitrárny, AM, FM
- Integrovaný frekvenčný čítač s rozsahom až do 100 MHz
- Digitálne ovládanie s LCD1602 displejom a pamäťou na 20 nastavení
- Nastaviteľná lineárna a logaritmická sweep funkcia na CH1
- Vysoká presnosť a stabilita s aktívnym kryštálovým oscilátorom
- Synchronizovaný TTL výstup s nastaviteľnou fázou
- Vzorkovacia rýchlosť 250 MSa/s a 12-bitový generátor pre nízke skreslenie
- Kompaktné rozmery a nízka hmotnosť pre jednoduchú manipuláciu
- Vrátane káblov, klipov a softvéru na pripojenie a ovládanie
Otázky a odpovede zákazníkov
Aké priebehy signálu môže FY3206S-6MHz generovať a na aké konkrétne aplikácie sú vhodné?
FY3206S-6MHz dokáže generovať sínusové, obdĺžnikové, trojuholníkové, pílové a programovateľné arbitrárne priebehy. Sínusové priebehy sú ideálne na testovanie audio zariadení a filtrov; obdĺžnikové sa používajú pri digitálnych simuláciách alebo testovaní logických hodín; trojuholníkové/pílové sa využívajú v modulačných a riadiacich obvodoch, zatiaľ čo arbitrárne umožňujú emulovať špecifické komplexné signály, čo je dôležité pre analógové moduly alebo vlastné návrhy.
Aké výstupné rozhranie a úrovne amplitúdy generátor ponúka a ako sa pripája k ďalším laboratórnym prístrojom?
Generátor má štandardné výstupy typu BNC a podporuje nastaviteľné úrovne signálu až do ±10 Vpp pri vysokej impedancii záťaže (približne 50 Ω). Obsahuje aj TTL výstup pre digitálnu synchronizáciu. To umožňuje priame pripojenie k osciloskopom, analyzátorom alebo testovacím zariadeniam kompatibilným so vstupmi BNC, čím sa zabezpečuje univerzálnosť v školských aj priemyselných laboratóriách.
Vyžaduje zariadenie nejaký softvér alebo špecifický ovládač na nahrávanie arbitrárnych priebehov a je kompatibilné so systémami Windows alebo Mac?
Na nahrávanie arbitrárnych priebehov sa používa špeciálny softvér od výrobcu, zvyčajne kompatibilný so systémami Windows (bežne Windows 7/8/10). Natívna podpora pre macOS nie je zaručená, takže používatelia Mac by potrebovali virtuálne prostredie alebo Windows počítač. Ovládač býva súčasťou balenia alebo je dostupný online.
Aké sú elektrické parametre napájania a existuje tolerancia voči výkyvom napätia?
FY3206S-6MHz zvyčajne pracuje s externým napájaním 12 V DC s toleranciou ±10 %. Maximálna spotreba býva nižšia ako 10 W. Je dôležité neprekračovať špecifikované hodnoty, aby sa predišlo poškodeniu alebo nestabilnej prevádzke, najmä v prostrediach s častými výkyvmi napätia.
Aký je hlavný technický rozdiel tohto modelu oproti iným DDS generátorom podobnej triedy, napríklad FY3200S-10MHz?
Hlavný rozdiel spočíva v maximálnej výstupnej frekvencii: FY3206S-6MHz dosahuje 6 MHz pri sínuse, zatiaľ čo FY3200S-10MHz ide až na 10 MHz. Okrem toho je výkon v oblasti skreslenia a vernosti priebehu veľmi podobný, no model s vyššou frekvenciou ponúka väčšiu rezervu pre RF aplikácie alebo potreby väčšej šírky pásma. Ak rozsah 0–6 MHz pokrýva vaše potreby, 3206S je cenovo aj energeticky efektívnejší.
Akú maximálnu frekvenciu dokáže tento arbitrárny generátor funkcií generovať?
Generátor FY3206S dokáže generovať signály s maximálnou frekvenciou až 6 MHz pre sínusový, obdĺžnikový a trojuholníkový priebeh.
Aké typy priebehov dokáže FY3206S generovať?
Dokáže generovať sínusové, obdĺžnikové (s nastaviteľnou striedou impulzov), trojuholníkové, pílové, arbitrárne priebehy, pulzy, šum, elektrokardiogram, AM a FM.
Má funkciu merania frekvencie?
Áno, obsahuje frekvenčný čítač s meracím rozsahom od 1 Hz do 100 MHz pre vnútorné aj vonkajšie signály.
Dá sa ovládať cez počítač?
Áno, každú funkciu je možné nastavovať z počítača pomocou priloženého softvéru a USB pripojenia.
Je dostupný na okamžitý nákup?
Produkt je momentálne vypredaný a nie je dostupný na okamžitý nákup, ale môžete si vyžiadať upozornenie na naskladnenie.
