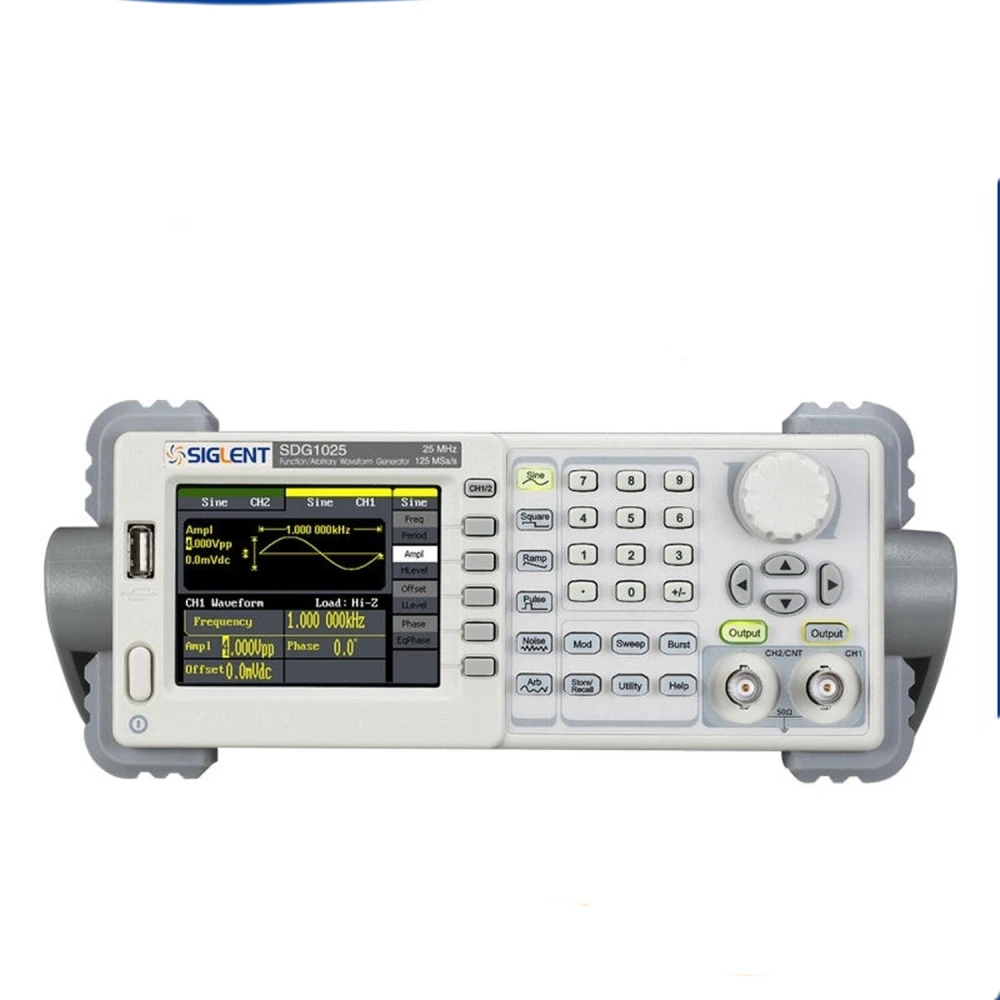

Arbitrárny generátor funkcií Siglent SDG1025 25MHz pre elektroniku
Značka: Siglent
Vrátane DPH (Bez DPH: 274,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 315,65 € | -4% |
| 10+ | 309,07 € | -6% |
| 20+ | 295,92 € | -10% |
Arbitrárny generátor funkcií Siglent SDG1025 25MHz je nevyhnutný nástroj pre inžinierov a technikov, ktorí vyžadujú presnosť a všestrannosť pri generovaní elektronických signálov. Vybavený technológiou DDS (Direct Digital Synthesis) umožňuje tento prístroj generovať signály s vysokou vernosťou a stabilitou, čo je ideálne pre použitie v laboratóriách, pri vývoji produktov a elektronickom testovaní.
Hlavné vlastnosti a výhody:
- Technológia DDS s dvojitým výstupom a nastaviteľnou fázou pre väčšiu flexibilitu generovaných signálov.
- Maximálna výstupná frekvencia 25MHz, vhodná pre širokú škálu elektronických aplikácií.
- Vzorkovacia frekvencia 125 MSa/s a vertikálne rozlíšenie 14 bits, ktoré zaručujú presné a detailné signály.
- Dĺžka vlny 16Kpts umožňuje generovať zložité a arbitrárne priebehy.
- Obsahuje 5 štandardných priebehov (sínus, obdĺžnik, rampa, impulz, gaussovský biely šum) a 48 zabudovaných arbitrárnych priebehov pre rôzne potreby.
- Vysoká presnosť vďaka integrovanej frekvenčnej počítacej funkcii až do 200MHz.
- Pokročilé modulačné funkcie ako AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst pre špecializované testy.
- Štandardná konektivita s USB Host a Device, podpora ukladania na U disk a možnosť rozšírenia cez port GPIB.
- Kompatibilita s digitálnymi osciloskopmi série SDS1000 a diaľkové ovládanie pre efektívnu integráciu do meracích systémov.
Technické špecifikácie:
- Model: SDG1025
- Maximálna výstupná frekvencia: 25MHz
- Výstupné kanály: 2
- Vzorkovacia frekvencia: 125 MSa/s
- Dĺžka vlny: 16 kpts
- Rozlíšenie frekvencie: 1 μHz
- Vertikálne rozlíšenie: 14 bits
- Priebeh: sínus, obdĺžnik, rampa, impulz, gaussovský biely šum, 48 zabudovaných arbitrárnych priebehov
- Rozsah vĺn:
- Sínusová vlna: 1 μHz až 25MHz
- Obdĺžniková vlna: 1 μHz až 25MHz
- Impulz: 500 μHz až 5MHz
- Rampa: 1 μHz až 300KHz
- Gaussovský biely šum: šírka pásma 25MHz (-3dB)
- Arbitrárna vlna: 1 μHz až 5MHz
- Modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvenčný počítadlo: 100 mHz až 200 MHz
- Konektivita: USB Host & Device, voliteľný port USB-GPIB
- Rozmery: 229mm × 105mm × 281mm
Tento generátor je ideálny pre tých, ktorí hľadajú spoľahlivé zariadenie na generovanie signálov pri vývoji, testovaní a údržbe elektronických obvodov. Jeho schopnosť vytvárať viacero priebehov a vysoké rozlíšenie z neho robia nepostrádateľný nástroj v profesionálnom aj vzdelávacom prostredí.
Kompatibilita a použitie:
Siglent SDG1025 sa jednoducho pripája k digitálnym osciloskopom, najmä k sérii SDS1000, čo umožňuje spoločnú analýzu signálov. Rozhranie USB uľahčuje prenos dát a aktualizáciu softvéru, zatiaľ čo možnosť portu GPIB rozširuje jeho integráciu do automatizovaných systémov.
Vďaka pokročilým modulačným funkciám a širokému frekvenčnému rozsahu je tento generátor ideálny pre použitie v elektronických laboratóriách, pri vývoji produktov, technickom vzdelávaní a testovaní elektronických zariadení.
- Technológia DDS s dvojitým výstupom a nastaviteľnou fázou
- Maximálna výstupná frekvencia: 25MHz
- Vzorkovacia frekvencia: 125 MSa/s s 14-bitovým vertikálnym rozlíšením
- 48 zabudovaných arbitrárnych priebehov a 5 štandardných priebehov
- Modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integrované frekvenčné počítadlo až do 200MHz
- Konektivita USB Host & Device, voliteľný port USB-GPIB
- Kompatibilný s digitálnymi osciloskopmi SDS1000 a diaľkovým ovládaním
Otázky a odpovede zákazníkov
Aké sú kľúčové špecifikácie týkajúce sa rozlíšenia a presnosti, ktoré ovplyvňujú kvalitu generovaných signálov?
Generátor používa vzorkovaciu frekvenciu 125 MSa/s, vertikálne rozlíšenie 14 bitov a frekvenčné rozlíšenie 1 µHz. To poskytuje dostatočnú úroveň detailu pre náročné laboratórne aplikácie, hoci pri veľmi komplexných signáloch alebo maximálnych frekvenciách sa môžu objaviť mierne artefakty typické pre architektúru DDS.
Čo je potrebné na jeho uvedenie do prevádzky a čo je súčasťou balenia pri kúpe SDG1025?
Jednotka zvyčajne obsahuje generátor, napájací kábel, príručku, dva BNC káble a súvisiaci softvér. Základná inštalácia vyžaduje pripojenie k elektrickej sieti (typicky 100–240 V AC) a prepojenie s meracími prístrojmi cez predné BNC konektory.
Ako sa SDG1025 porovnáva s generátormi arbitrárnych funkcií konkurencie v rozsahu 25 MHz?
V objektívnom porovnaní SDG1025 vyniká pomerom cena/výkon, 14-bitovým rozlíšením a širokou ponukou integrovaných priebehov. V porovnaní s modelmi podobnej triedy (napr. Tektronix AFG1022) ponúka mierne vyšší rozsah výstupných frekvencií a viac arbitrárnych priebehov, hoci drahšie zariadenia môžu mať lepšiu stabilitu alebo pokročilé funkcie.
Aká je maximálna výstupná frekvencia generátora Siglent SDG1025?
Maximálna výstupná frekvencia je 25MHz.
Koľko výstupných kanálov má arbitrárny generátor funkcií Siglent SDG1025?
Má 2 výstupné kanály.
Aké priebehy vie tento generátor vytvoriť?
Vie generovať sínusové, obdĺžnikové, rampové, impulzné, gaussovský biely šum a 48 typov zabudovaných arbitrárnych priebehov.
Je kompatibilný s inými meracími prístrojmi?
Áno, je kompatibilný s digitálnymi osciloskopmi série SDS1000 a podporuje diaľkové ovládanie.
Aké možnosti pripojenia ponúka Siglent SDG1025?
Ponúka pripojenie USB Host a Device, podporu ukladania na U disk a možnosť rozšírenia cez port GPIB.
