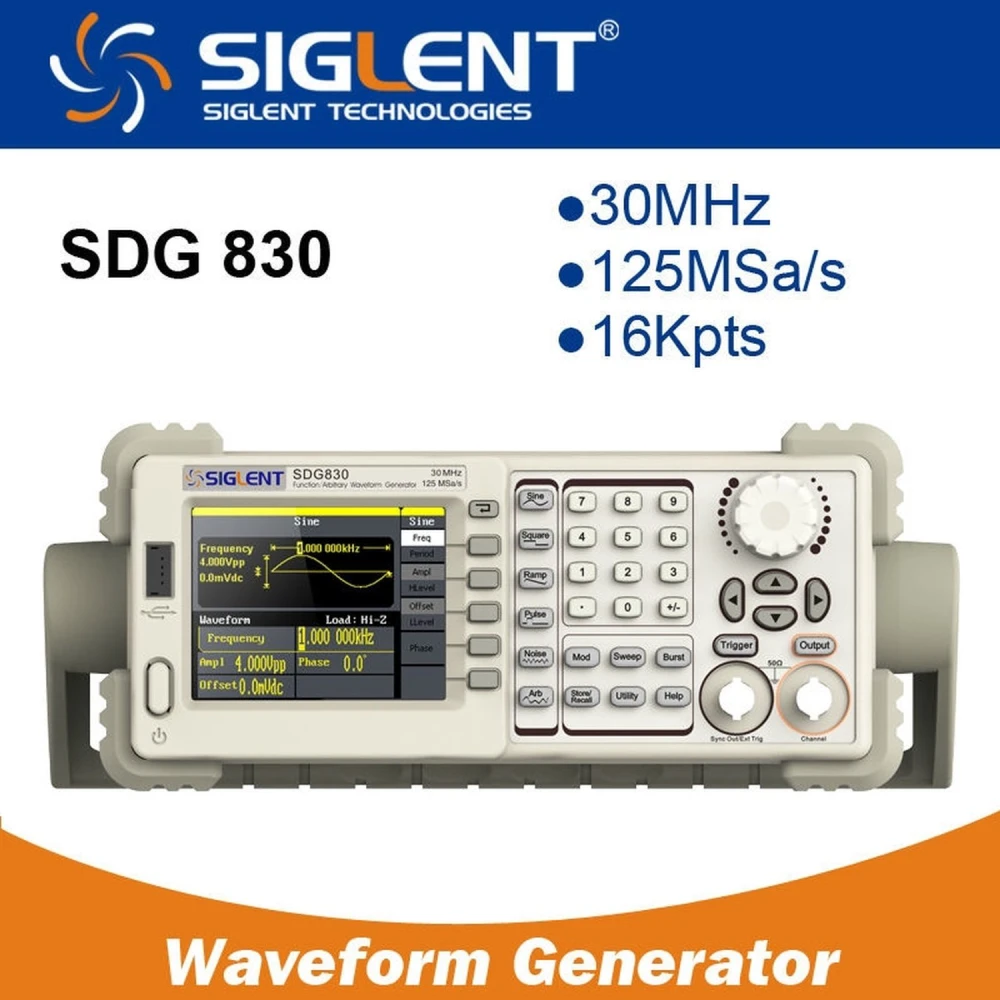

Arbitrárny generátor funkcií Siglent SDG830 30MHz pre elektroniku
Značka: Siglent
Vrátane DPH (Bez DPH: 207,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 238,46 € | -4% |
| 10+ | 233,50 € | -6% |
| 20+ | 223,56 € | -10% |
Arbitrárny generátor funkcií Siglent SDG830 30MHz je pokročilý merací prístroj navrhnutý na poskytovanie presných a všestranných signálov v elektronických aplikáciách. Toto zariadenie má maximálnu výstupnú frekvenciu 30MHz a vzorkovaciu rýchlosť 125 MSa/s, čo zaručuje vysokú kvalitu generovania signálu.
Vybavený inovatívnou technológiou EasyPulse dokáže SDG830 generovať impulzy s nízkym rozptylom a rýchlou nábežnou aj zostupnou hranou bez ohľadu na prevádzkovú frekvenciu. Okrem toho umožňuje široké a presné nastavenie striedy, hrany a šírky impulzu, čím svojím výkonom prekonáva iné podobné DDS generátory signálu.
Hlavné vlastnosti
- Pokročilá technológia DDS so vzorkovacou rýchlosťou 125 MSa/s a vertikálnym rozlíšením 14 bits.
- Jednokanálový výstup s 5 štandardnými priebehmi a 46 zabudovanými arbitrárnymi priebehmi vrátane DC.
- Kompletné modulačné funkcie: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineárny/logaritmický sweep a burst.
- Inovatívna technológia EasyPulse pre impulzy s nízkym rozptylom a rýchlymi hranami.
- Štandardné USB rozhrania na pripojenie a ukladanie, kompatibilné s aktualizáciami softvéru.
- 10 nevolatilných pamäťových miest pre vlastné arbitrárne priebehy.
- Kompatibilný s digitálnymi osciloskopmi SIGLENT pre integráciu a pokročilú analýzu.
- Softvér EasyWave na výkonnú úpravu arbitrárnych priebehov.
Technické špecifikácie
- Model: SDG830
- Maximálna výstupná frekvencia: 30MHz
- Výstupné kanály: 1
- Vzorkovacia rýchlosť: 125 MSa/s
- Dĺžka vlny: 16 kpts
- Rozlíšenie frekvencie: 1 µHz
- Vertikálne rozlíšenie: 14 bits
- Dostupné priebehy: sínusový, obdĺžnikový, rampový, impulzný, gaussovský, gaussovský biely šum, arbitrárne priebehy
- Frekvenčný rozsah podľa priebehu: sínusový a obdĺžnikový od 1 µHz do 30 MHz, impulzný od 500 µHz do 5 MHz, rampový/triangulárny do 300 kHz, biely šum s šírkou pásma >30 MHz
- Modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep a burst
- Štandardná konfigurácia: USB Host a USB device
- Amplitúda: 4 mVpp až 20 Vpp (vysoká impedancia), 2 mVpp až 10 Vpp (50 ohmios)
Typické použitie
Tento generátor je ideálny pre elektronické laboratóriá, vývoj a testovanie obvodov, technické vzdelávanie a akékoľvek aplikácie, ktoré vyžadujú presné a modulované signály. Jeho schopnosť generovať rôzne priebehy a modulácie ho robí vhodným na experimentovanie a diagnostiku v analógovej aj digitálnej elektronike.
Kompatibilita
Siglent SDG830 sa dá jednoducho integrovať s digitálnymi osciloskopmi SIGLENT, čo uľahčuje spoločnú analýzu signálov. Navyše jeho USB rozhranie umožňuje pripojenie k počítačom na ovládanie a aktualizáciu pomocou špecializovaného softvéru.
- Maximálna výstupná frekvencia 30MHz s vysokou presnosťou
- Technológia EasyPulse pre impulzy s nízkym rozptylom a rýchlymi hranami
- Vzorkovacia rýchlosť 125 MSa/s a vertikálne rozlíšenie 14 bits
- 5 štandardných priebehov a 46 zabudovaných arbitrárnych priebehov
- Kompletné modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep a burst
- USB rozhranie na ukladanie a aktualizáciu softvéru
- 10 nevolatilných pamäťových miest pre vlastné priebehy
- Kompatibilný s digitálnymi osciloskopmi SIGLENT
- Softvér EasyWave na pokročilú úpravu priebehov
Otázky a odpovede zákazníkov
Aké typy štandardných a arbitrárnych waveform dokáže Siglent SDG830 generovať a aké je ich rozlíšenie?
Siglent SDG830 dokáže generovať 5 štandardných waveform (sínusová, štvorcová, trojuholníková, pulzná a šum) a má 46 interných arbitrárnych waveform vrátane jednosmernej zložky (DC). Všetky signály sa generujú s vertikálnym rozlíšením 14 bitov, čo umožňuje veľmi dobrú vernosť waveform.
Čo obsahuje balenie SDG830 z hľadiska káblov, napájania a manuálov?
Balenie SDG830 zvyčajne obsahuje generátor funkcií, napájací kábel, USB kábel, tlačený manuál alebo manuál na CD a aspoň jeden BNC-BNC kábel na pripojenie. Softvér sa zvyčajne nepribaluje fyzicky, ale EasyWave je možné stiahnuť od výrobcu. Odporúča sa overiť presný obsah u predajcu, pretože výbava sa môže líšiť podľa regiónu.
Akú kompatibilitu rozhrania a synchronizácie má SDG830 na integráciu s inými prístrojmi, napríklad osciloskopmi?
SDG830 má rozhrania USB-Host a USB-Device na prenos dát, aktualizácie a diaľkové ovládanie z PC. Neobsahuje LAN ani GPIB pripojenie, ale je plne kompatibilný s osciloskopmi Siglent prostredníctvom synchronizácie cez USB port, čo uľahčuje spoločnú analýzu signálov v laboratóriu.
Aké sú prevádzkové obmedzenia a kľúčové tolerancie SDG830 z hľadiska frekvencie, amplitúdy a presnosti?
Maximálna výstupná frekvencia je 30 MHz pre sínusové vlny a nižšia pre iné tvary (pozri manuál). Maximálna výstupná amplitúda je 20 Vpp pri otvorenom zaťažení a 10 Vpp pri 50 Ω zaťažení. Štandardná presnosť frekvencie je ±1 ppm a celkové harmonické skreslenie pre sínusovú vlnu je menšie ako 0,075 % pri 1 kHz, 20 Vpp. Hodnoty sa môžu líšiť podľa režimu prevádzky.
Aké záruky a možnosti popredajného servisu ponúka Siglent pre SDG830 a existujú náhradné diely alebo podpora pre aktualizácie firmvéru?
Siglent zvyčajne ponúka štandardnú 3-ročnú záruku na SDG830, ktorá pokrýva výrobné chyby. K dispozícii je technická podpora, online manuály a bezplatné stiahnutie firmvéru. Náhradné diely a opravy sa riešia cez oficiálnych distribútorov alebo web Siglent. Odporúčam zaregistrovať produkt, aby sa aktivovala záruka a uľahčili budúce aktualizácie.
Aká je maximálna výstupná frekvencia generátora Siglent SDG830?
Maximálna výstupná frekvencia je 30MHz.
Aké typy priebehov dokáže Siglent SDG830 generovať?
Dokáže generovať sínusový, obdĺžnikový, rampový, impulzný, gaussovský, gaussovský biely šum a arbitrárne priebehy.
Má generátor modulačné funkcie?
Áno, obsahuje modulačné funkcie AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineárny/logaritmický sweep a burst.
Je kompatibilný s inými meracími zariadeniami?
Áno, je kompatibilný s digitálnymi osciloskopmi SIGLENT a možno ho pripojiť cez USB na ukladanie a aktualizáciu.
Koľko výstupných kanálov má tento generátor?
Má jeden výstupný kanál.
