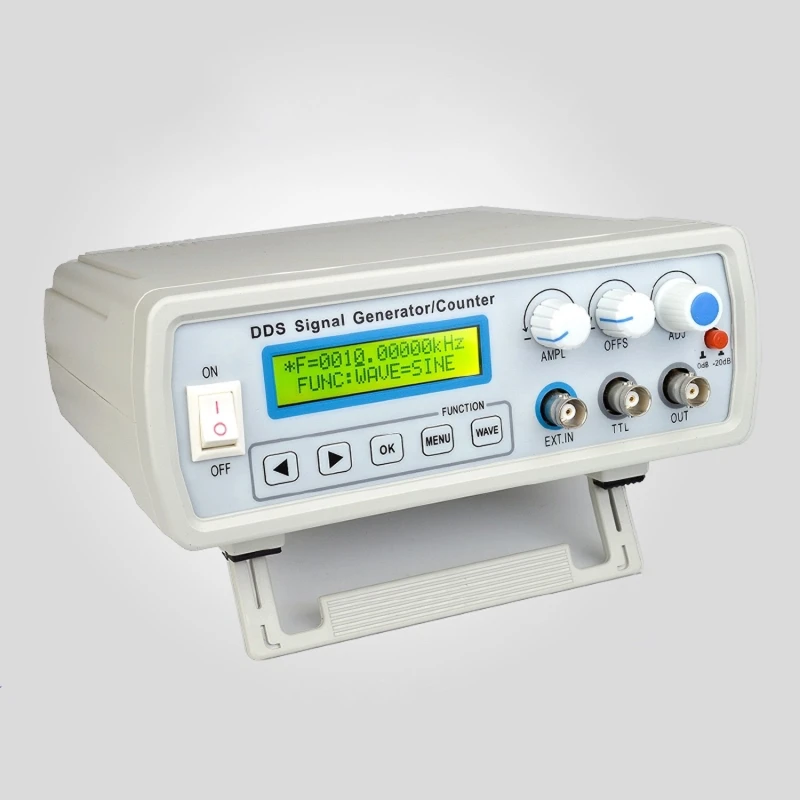

DDS generátor funkcií FY2112S 12 MHz s frekvenčným meračom a USB pripojením k PC

Generátor funkcií DDS FY2112S je pokročilé zariadenie priamej digitálnej syntézy (DDS) navrhnuté s technológiou FPGA, ktoré umožňuje generovať sínusové, obdĺžnikové, trojuholníkové a pílové signály s vysokou presnosťou a stabilitou. Jeho frekvenčný rozsah siaha od 0,01 Hz do 12 MHz pre sínusové vlny a až do 2 MHz pre ostatné tvary vlny, s rozlíšením 10 mHz, čo z neho robí nepostrádateľný nástroj pre nadšencov, elektronické laboratóriá, výrobné linky a výučbu.

Tento generátor integruje frekvenčný merač s možnosťou merania až do 60 MHz, čo uľahčuje presné overovanie vnútorných aj vonkajších signálov. Okrem toho má synchronizovaný TTL výstup a efektívnu výstupnú amplitúdu 9 Vpp bez záťaže, s nastavením striedy obdĺžnikového signálu od 1% do 99%. Jeho funkcia lineárneho sweepu umožňuje vykonávať frekvenčné prechody s nastaviteľnými počiatočnými a koncovými bodmi, ideálne na dynamické testy.

Hlavné vlastnosti:

• Multifunkčný a prenosný, ľahko sa prenáša.
• Vysoká presnosť frekvencie so stabilitou ±2×10⁻⁶ a nízkym harmonickým skreslením (≤0.8% pri 1 kHz).
• Široká škála priebehov: sínusový, obdĺžnikový, trojuholníkový, stúpajúci a klesajúci pílový priebeh.
• Pamäť na uloženie až 10 vlastných konfigurácií parametrov na opakované použitie.
• LCD1602 displej v angličtine pre prehľadné zobrazenie a jednoduché ovládanie pomocou tlačidiel a otočného ovládača.
• TTL výstup s šírkou väčšou ako 3 Vpp a schopnosťou napájať viac ako 20 TTL záťaží.
• Konfigurovateľná funkcia beepera pre zvukové upozornenia.
• USB pripojenie je súčasťou balenia pre napájanie a komunikáciu s PC, čo uľahčuje integráciu do systémov a diaľkové ovládanie.
• Kompaktný dizajn s rozmermi 200x190x90 mm a vysokou spoľahlivosťou vďaka technológii povrchovej montáže a veľkointegrovaným obvodom.

Technické špecifikácie:

• Frekvencia sínusovej vlny: 0 Hz - 12 MHz
• Frekvencia obdĺžnikovej, trojuholníkovej a iných vĺn: 0 Hz - 2 MHz
• Rozlíšenie frekvencie: 0,01 Hz (10 mHz)
• Presnosť frekvencie: ±5×10⁻⁶
• Výstupná amplitúda: ≥9 Vpp bez záťaže
• Výstupná impedancia: 50 Ω ± 10%
• DC polarizácia: ±3 V
• Strieda obdĺžnikovej vlny: 1% až 99%
• Meranie frekvencie: 1 Hz - 60 MHz, rozsah počítania až 4294967295
• Napájanie: DC 5V 1A cez priložený USB kábel
• Prevádzková teplota: 0 °C až 40 °C
• Vlhkosť: menej ako 80%

Typické použitie:

• Generovanie signálov na testovanie a kalibráciu v elektronických laboratóriách.
• Vývoj a testovanie elektronických obvodov a digitálnych systémov.
• Vzdelávacie aplikácie na výučbu elektroniky a telekomunikácií.
• Integrácia do výrobných liniek na kontrolu a diagnostiku zariadení.

Generátor funkcií DDS FY2112S je kompatibilný so systémami, ktoré vyžadujú presné a stabilné signály, a jeho USB pripojenie umožňuje použitie so softvérom na ovládanie v PC, čo uľahčuje automatizáciu a analýzu.

• DDS generátor funkcií s frekvenciou až 12 MHz a frekvenčným meračom do 60 MHz
• Výstup sínusového, obdĺžnikového, trojuholníkového a pílového signálu
• Výstupná amplitúda ≥9 Vpp bez záťaže a nastaviteľná strieda od 1% do 99%
• LCD1602 displej v angličtine a ovládanie pomocou tlačidiel a otočného ovládača
• Funkcia lineárneho sweepu s nastaviteľnými počiatočnými a koncovými bodmi
• Pamäť na uloženie až 10 vlastných konfigurácií
• Synchronizovaný TTL výstup s kapacitou pre viac ako 20 TTL záťaží
• USB pripojenie na napájanie a komunikáciu s PC v balení
• Vysoká presnosť a stabilita frekvencie s nízkym harmonickým skreslením
• Kompaktné, prenosné prevedenie a vysoká spoľahlivosť s technológiou povrchovej montáže
