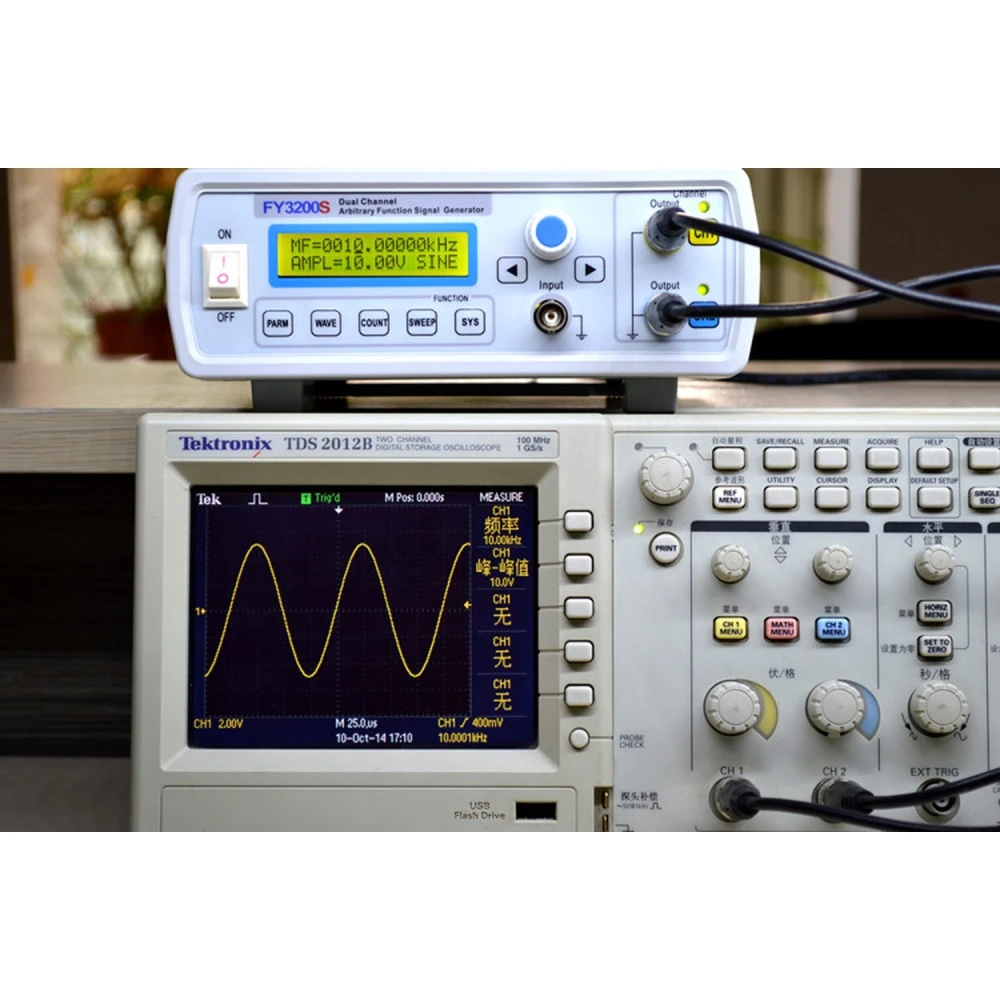

FeelTech FY3212S 12MHz dvojkanálový generátor funkcií

Arbitrárny generátor funkcií FY3212S 12MHz od FeelTech je pokročilý elektronický prístroj určený na generovanie arbitrárnych priebehov s vysokou presnosťou a stabilitou. Toto dvojkanálové zariadenie DDS (Direct Digital Synthesis) umožňuje generovať viacero typov vĺn vrátane sínusovej, štvorcovej, trojuholníkovej, pílovitej a používateľom definovaných tvarov, s frekvenčným rozsahom až do 12 MHz pre sínusové vlny a až do 6 MHz pre ostatné tvary.

Vďaka integrovanému frekvenčnému čítaču s podporou až do 100 MHz je FY3212S ideálny pre aplikácie v elektronickom inžinierstve, výskumných laboratóriách, výrobných linkách a vo výučbe. Technológia povrchovej montáže a integrovaný obvod CMOS zaručujú vysokú odolnosť voči rušeniu a dlhú životnosť.

Kľúčové vlastnosti

• Dva nezávislé výstupné kanály (CH1 a CH2) s výstupnou amplitúdou ≥ 20Vp-p bez záťaže.
• Predinštalované a arbitrárne priebehy: 14 bežných tvarov a možnosť načítania vlastných priebehov.
• Vysoké rozlíšenie a presnosť: Frekvenčné rozlíšenie 10 mHz a presnosť frekvencie ±5×10⁻⁶.
• Nastaviteľná strieda: Od 0.1% do 99.9% pre štvorcový priebeh.
• Funkcia sweep: Konfigurovateľný lineárny a logaritmický sweep pre CH1.
• Meranie frekvencie: Zabudovaný merač pre vnútorné aj externé signály až do 100 MHz.

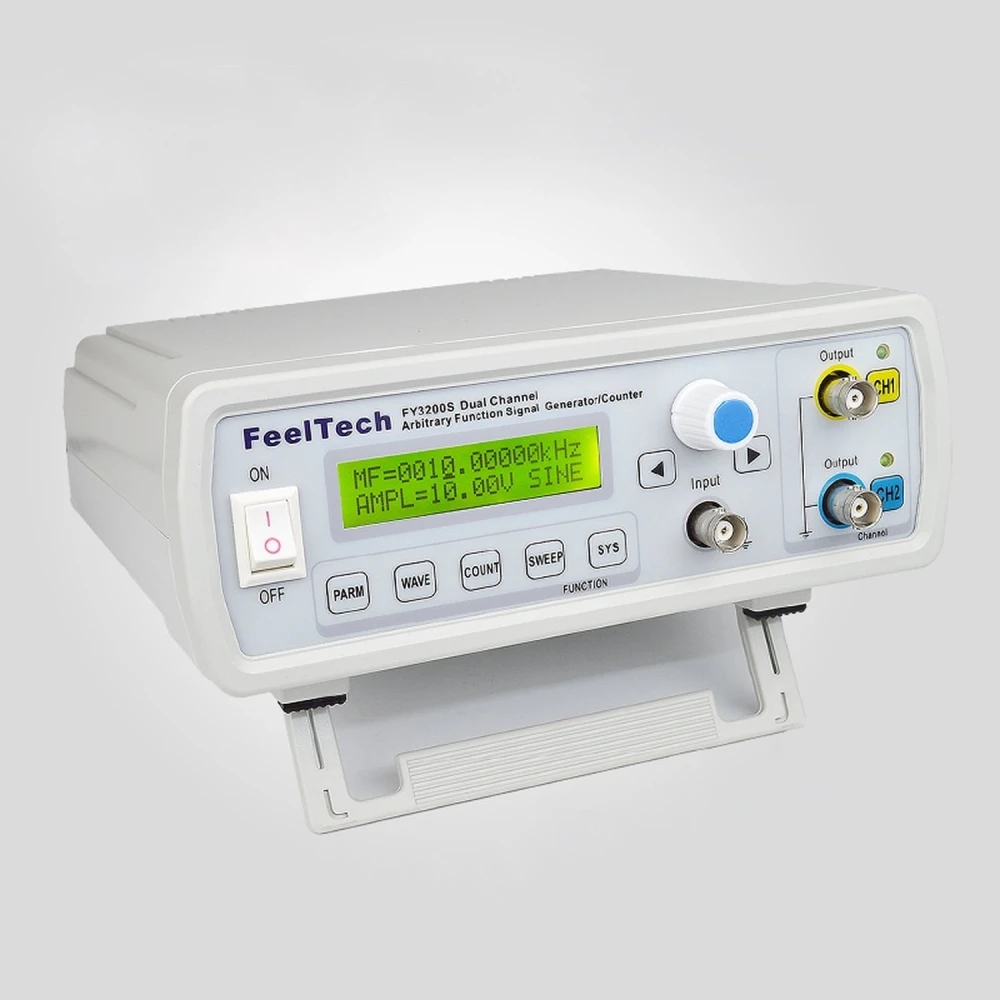

• Digitálne a manuálne ovládanie: Tlačidlá a otočný ovládač s displejom LCD1602 pre presné nastavenie.
• Pamäť na 20 sád používateľom definovaných parametrov.

Technické špecifikácie

• Frekvencia sínusovej vlny: 0 Hz až 12 MHz
• Frekvencia štvorcovej a trojuholníkovej vlny: 0 Hz až 6 MHz
• Frekvencia arbitrárnej vlny: 0 Hz až 6 MHz
• Výstupná impedancia: 50 ohms ±10%
• DC posun: ±10 V
• Skreslenie sínusovej vlny: ≤ 0.8% pri 1 kHz
• Čas nábehu a poklesu štvorcovej vlny: ≤ 100 ns

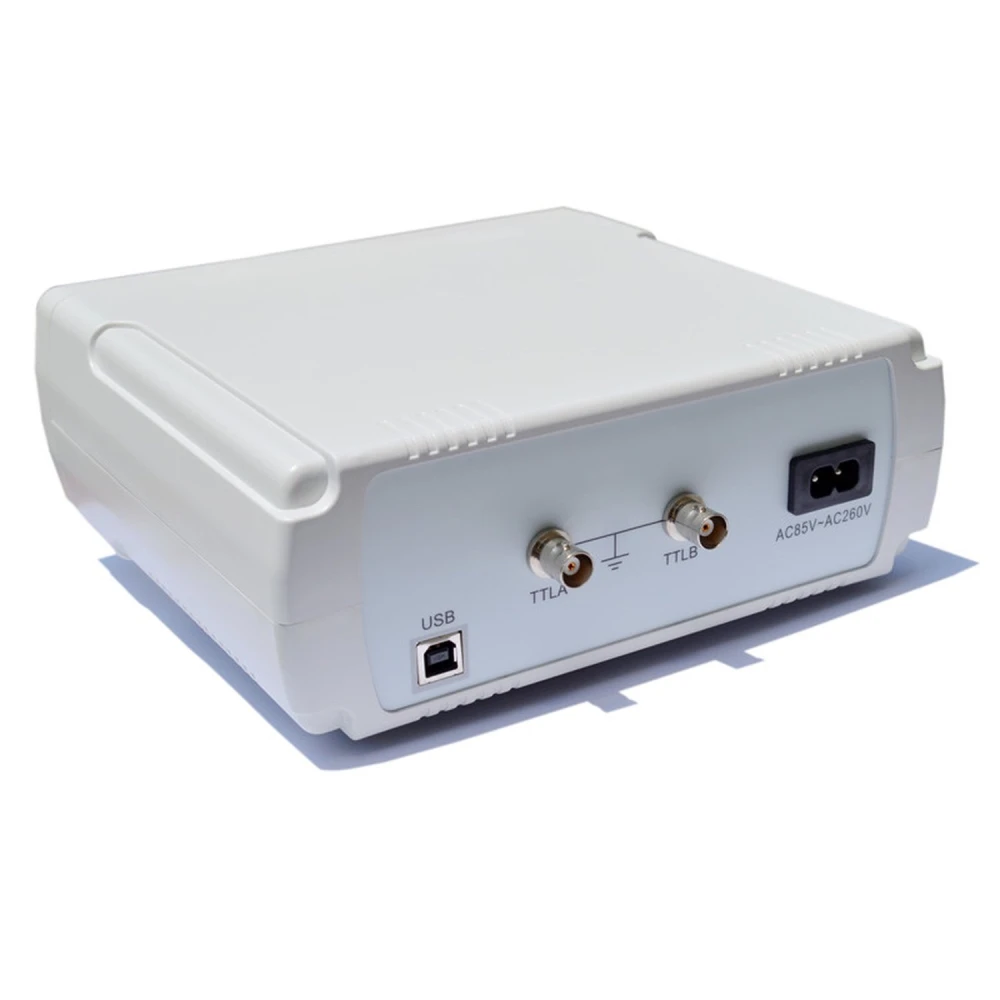

• Synchronizovaný TTL výstup na oboch kanáloch s nastaviteľnou fázou
• Rozsah vstupného napätia pre frekvenčný čítač: 2 Vp-p až 20 Vp-p
• Rozmery: 200 mm x 190 mm x 90 mm
• Hmotnosť: 500 g (hlavná jednotka), 150 g (príslušenstvo)

Typické použitie

Tento generátor je ideálny na testovanie a vývoj v elektronike, simuláciu signálov pre komunikačné zariadenia, kalibráciu prístrojov, experimenty v edukačných laboratóriách a kontrolu kvality vo výrobnom priemysle.

Kompatibilita a príslušenstvo

Obsahuje napájací kábel, USB kábel so štvorcovým portom, Q9 drôtové klipy a CD so softvérom. Je kompatibilný so systémami, ktoré podporujú USB pripojenie na diaľkové ovládanie a konfiguráciu.

Dostupnosť

Tento produkt je momentálne nedostupný. Odporúčame pozrieť alternatívy alebo nás kontaktovať pre informácie o naskladnení.

• Dvojkanálový DDS s nezávislým výstupom CH1 a CH2
• Maximálna frekvencia sínusovej vlny: 12 MHz
• Integrovaný frekvenčný čítač do 100 MHz
• Tvary vlny: sínusová, štvorcová, trojuholníková, pílovitá a arbitrárna
• Nastaviteľná strieda od 0.1% do 99.9%
• Funkcia lineárneho a logaritmického sweepu na CH1
• Pamäť na 20 vlastných nastavení
• Displej LCD1602 na digitálne aj manuálne ovládanie
• Vysoká presnosť a nízke skreslenie generovaných signálov
• Technológia povrchovej montáže a integrovaný obvod CMOS
