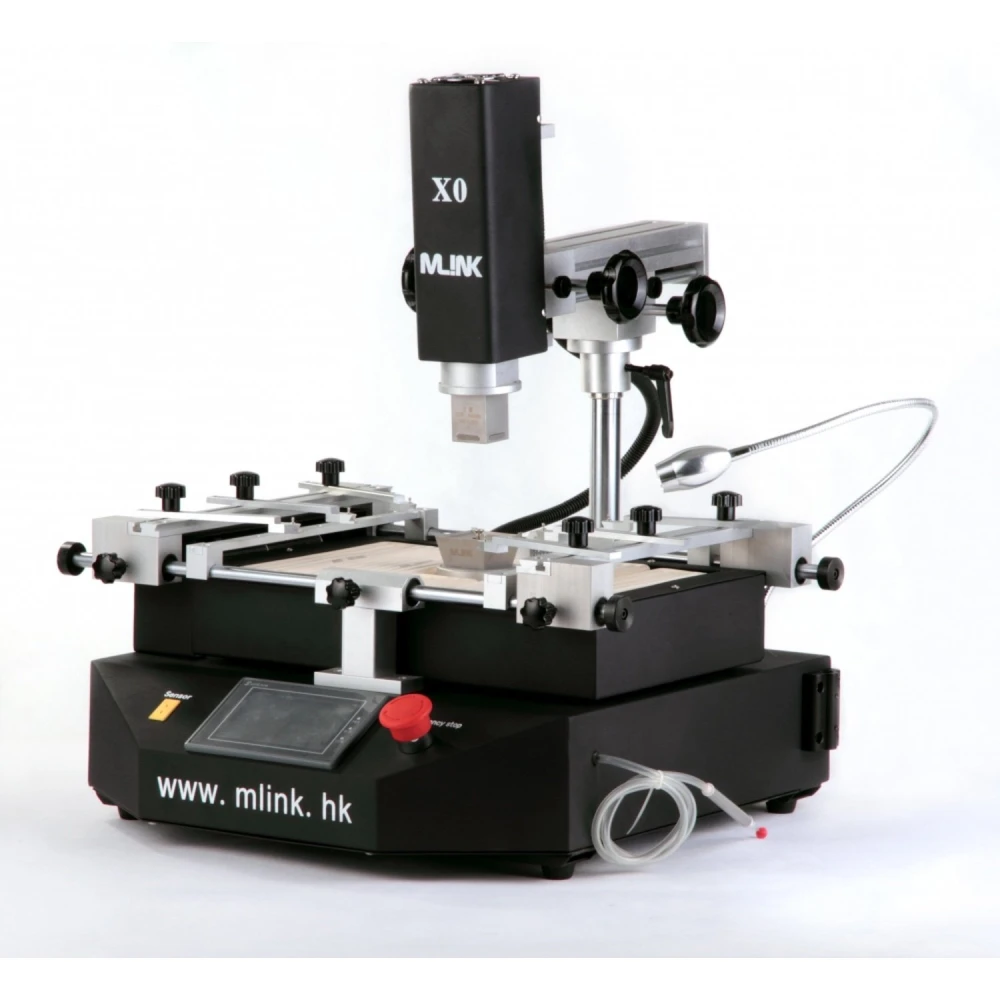

BGA reballing stanica Mlink X0 s pokročilou reguláciou teploty
Značka: Mlink
Vrátane DPH (Bez DPH: 699,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 805,25 € | -4% |
| 10+ | 788,47 € | -6% |
| 20+ | 754,92 € | -10% |
BGA reballing stanica Mlink X0 je profesionálna spájkovacia stanica navrhnutá na presné práce s BGA komponentmi a opravu PCB dosiek. Táto stanica vyniká vysokou presnosťou a pokročilým ovládaním, ktoré zaručuje optimálne výsledky pri spájkovaní a odpájkovaní.
Mlink X0 obsahuje lineárny posuvný systém pre osi X, Y a Z, ktorý umožňuje presné nastavenie a rýchle polohovanie s vysokou presnosťou a efektívnou ovládateľnosťou. Jej dotyková obrazovka s vysokým rozlíšením a PLC riadenie uľahčujú nastavenie a uloženie viacerých profilov, pričom ponúkajú aj ochranu heslom a okamžitú analýzu teplotných kriviek.
Má tri nezávislé vykurovacie zóny: dva horúco-vzdušné ohrievače a jeden infračervený ohrievač na predohrev, s reguláciou teploty v rozsahu ±3 °C. Horný ohrievač je voľne nastaviteľný, druhý sa môže pohybovať vertikálne a tretí umožňuje nastavenie príkonu. Okrem toho ponúka rôzne horúco-vzdušné trysky, ktoré sa otáčajú o 360° a majú magnet pre jednoduchú inštaláciu a výmenu, a spodný infračervený ohrievač, ktorý zabezpečuje rovnomerné zahrievanie PCB dosky.
Na ochranu dosky počas procesu používa nastaviteľný V držiak vo všetkých smeroch s externým univerzálnym príslušenstvom, ktoré zabraňuje deformáciám spôsobeným teplom alebo chladom. Stanica tiež obsahuje výkonný ventilátor s priečnym prúdením na rýchle chladenie a integrovanú vákuovú pumpu s externým sacím perom na rýchlu manipuláciu s čipmi.
Medzi bezpečnostné prvky patrí certifikát CE, núdzové zastavenie, automatické vypnutie pri nehode a dvojitá ochrana proti prehriatiu. Jej CCD systém videnia umožňuje presnú vizuálnu kontrolu počas procesu BGA spájkovania a odpájkovania.
Kľúčové vlastnosti
- Celkový výkon: 4400W
- Horný ohrievač: 800W
- Spodné ohrievače: druhý ohrievač 800W, tretí IR 2300W
- Napájanie: AC220V ±10%, 50/60Hz
- Rozmery: 600×600×500 mm
- Nastaviteľný PCB držiak typu V-groove na zabránenie deformáciám
- Regulácia teploty s uzavretou slučkou a snímačom typu K, presnosť ±3°C
- Maximálna veľkosť PCB: 410×330 mm; minimálna: 20×20 mm
- Elektrické riadenie s vysoko citlivým modulom a 4" dotykovou obrazovkou kompatibilnou s Mitsubishi PLC
- Čistá hmotnosť: 30 kg
Typické použitie
Stanica Mlink X0 je ideálna pre profesionálov, ktorí vykonávajú opravy a reballing BGA čipov na elektronických doskách, pričom zabezpečuje presné polohovanie a tepelnú kontrolu, aby sa predišlo poškodeniu citlivých komponentov. Jej systém videnia a pokročilé riadenie uľahčujú sledovanie procesu pre konzistentné výsledky.
Kompatibilita
Kompatibilná s akoukoľvek veľkosťou BGA puzdra vďaka nastaviteľnému držiaku a flexibilnému nastaveniu teploty a výkonu. Vhodná pre PCB dosky rôznych rozmerov v rámci uvedených rozsahov.
- Celkový výkon 4400W pre efektívne zahrievanie
- Tri nezávislé vykurovacie zóny s presnou reguláciou ±3°C
- Vysoké rozlíšenie dotykovej obrazovky a PLC riadenie pre vlastné profily
- CCD systém videnia na vizuálnu kontrolu počas spájkovania a odpájkovania
- Nastaviteľný V-groove držiak na ochranu PCB pred deformáciami
- Integrovaná vákuová pumpa a externé sacie pero na rýchlu manipuláciu
- Ventilátor s priečnym prúdením na rýchle a efektívne chladenie
- Certifikát CE s núdzovým zastavením a ochranou proti prehriatiu
- 360° otočné horúco-vzdušné trysky s magnetom pre jednoduchú výmenu
- Kompatibilná s PCB doskami do 410×330 mm a BGA puzdrami akejkoľvek veľkosti
Otázky a odpovede zákazníkov
Aké hlavné funkcie odlišujú Estación Mlink X0 od iných BGA rework staníc?
Mlink X0 vyniká presným nastavením v osiach X, Y a Z, vysokorozlišovacou dotykovou obrazovkou s PLC riadením a prispôsobiteľnými profilmi, tromi nezávislými vykurovacími zónami (dve s horúcim vzduchom a jedna IR), riadením teploty pomocou vysoko presného termopáru typu K a rýchlovýmennými otočnými dýzami. To umožňuje vyššiu tepelnú kontrolu, opakovateľnosť a prispôsobivosť v porovnaní so základnými modelmi, čo je obzvlášť výhodné pri náročných procesoch alebo zložitých PCB.
Z akých materiálov je vyrobená, aké sú rozmery a hmotnosť Estación Mlink X0? Čo je súčasťou balenia?
Rám je z ocele a hliníka, s certifikovanými elektronickými komponentmi a ovládacím panelom z tvrdeného skla. Približné rozmery sú 850 mm × 630 mm × 640 mm a celková hmotnosť je okolo 75 kg. Balenie obsahuje hlavnú stanicu, sadu hot-air dýz (zvyčajne 4–5 kusov), napájacie káble, termopárový snímač, upevňovaciu sadu, manuál a základné náhradné diely.
Aké požiadavky na napájanie a konektivitu potrebuje Estación Mlink X0? Je kompatibilná s elektrickými sieťami rôznych regiónov?
Zvyčajne pracuje pri 220 V AC, 50/60 Hz, s odhadovanou maximálnou spotrebou 4500 W. Zástrčka a kabeláž spĺňajú európske normy; pre iné regióny môže byť potrebný adaptér alebo prevod napätia. Treba overiť, či elektrická linka zvládne uvedenú spotrebu, aby sa predišlo výpadkom alebo poškodeniu.
Aký je rozsah regulácie teploty a presnosť vykurovacích zón Estación Mlink X0?
Zóny horúceho vzduchu možno riadiť nezávisle a súčasne, s rozsahom od 100 °C do 450 °C a presnosťou ±3 °C vďaka detekcii pomocou termopáru typu K a uzavretej regulačnej slučke. IR predohrev je tiež nastaviteľný z hľadiska výkonu a teploty. Stanica podporuje vytváranie zložitých tepelných profilov vo viacerých fázach.
Vyžaduje Mlink X0 odporúčanú údržbu a aká je odolnosť zariadenia pri intenzívnom používaní?
Odporúča sa pravidelné čistenie vzduchových kanálov a kontrola dýz a tepelných snímačov. Životnosť vykurovacích prvkov zvyčajne presahuje 2000 cyklov používania, hoci faktory ako prach alebo nadmerné používanie ju môžu skrátiť. Kľúčové náhradné diely sú dostupné a základnú údržbu môže vykonať technicky zdatný používateľ.
Je stanica Mlink X0 skladom?
V súčasnosti je stanica Mlink X0 vypredaná.
Aký typ regulácie teploty má stanica Mlink X0?
Má reguláciu teploty v uzavretej slučke so snímačom typu K a presnosťou ±3°C.
Pre aké veľkosti PCB je stanica Mlink X0 kompatibilná?
Je kompatibilná s PCB doskami s maximálnou veľkosťou 410×330 mm a minimálnou 20×20 mm.
Má stanica Mlink X0 systém videnia?
Áno, obsahuje CCD systém videnia na presnú vizuálnu kontrolu počas BGA spájkovania a odpájkovania.
Aký výkon má stanica Mlink X0?
Má celkový výkon 4400W, s ohrievačmi 800W, 800W a 2300W.
