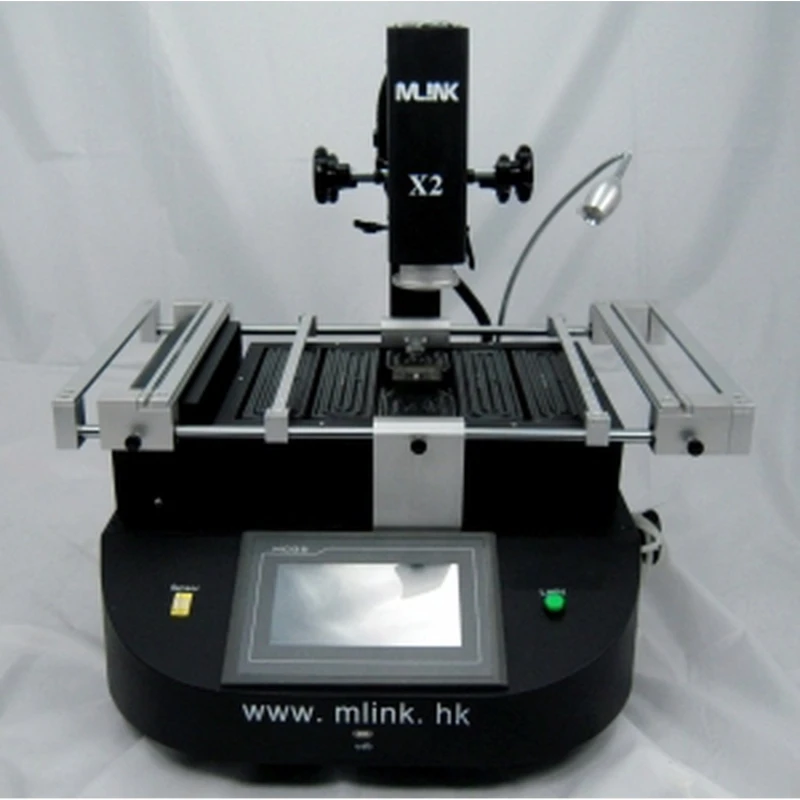

BGA reballing stanica Mlink X2 s presnym nastavenim a pokrocilym ovladanim
Značka: Mlink
Vrátane DPH (Bez DPH: 1 129,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 1 300,61 € | -4% |
| 10+ | 1 273,51 € | -6% |
| 20+ | 1 219,32 € | -10% |
BGA reballing stanica Mlink X2 je profesionalny nastroj navrhnuty na presnost a efektivitu pri pajkovani a reballingu BGA komponentov. Tato stanica vynika pokrocilou technologiou a jednoduche ovladanie, vďaka comu technici a odbornici v elektronike mozu vykonavat pracu vo vysokej kvalite s plnou kontrolou.
Hlavne vlastnosti:
- Presne nastavenie: Vybavena systemom linearneho posuvu, ktory umoznuje rychle a presne nastavenie alebo polohovanie v osiach X, Y a Z, co zarucuje vysoku presnost a ovladatelnost.
- Dotykova obrazovka s vysokym rozlisenim: Dotykova obrazovka importovana z Taiwanu s PCL ovladanim umoznuje ulozit viacere pracovne profily, ochranu heslom a funkcie uprav. Obsahuje okamzitu analyzu teplotnej krivky pre optimalnu kontrolu.
- Samostatne vykurovacie zony: Tri oddelene vykurovacie zony: dva horuce vzduchove ohrievace (800W a 1200W) a jeden infracerveny ohrievac (2700W) na predohrev, s nezavislou regulaciou teploty a presnostou ±3 °C.

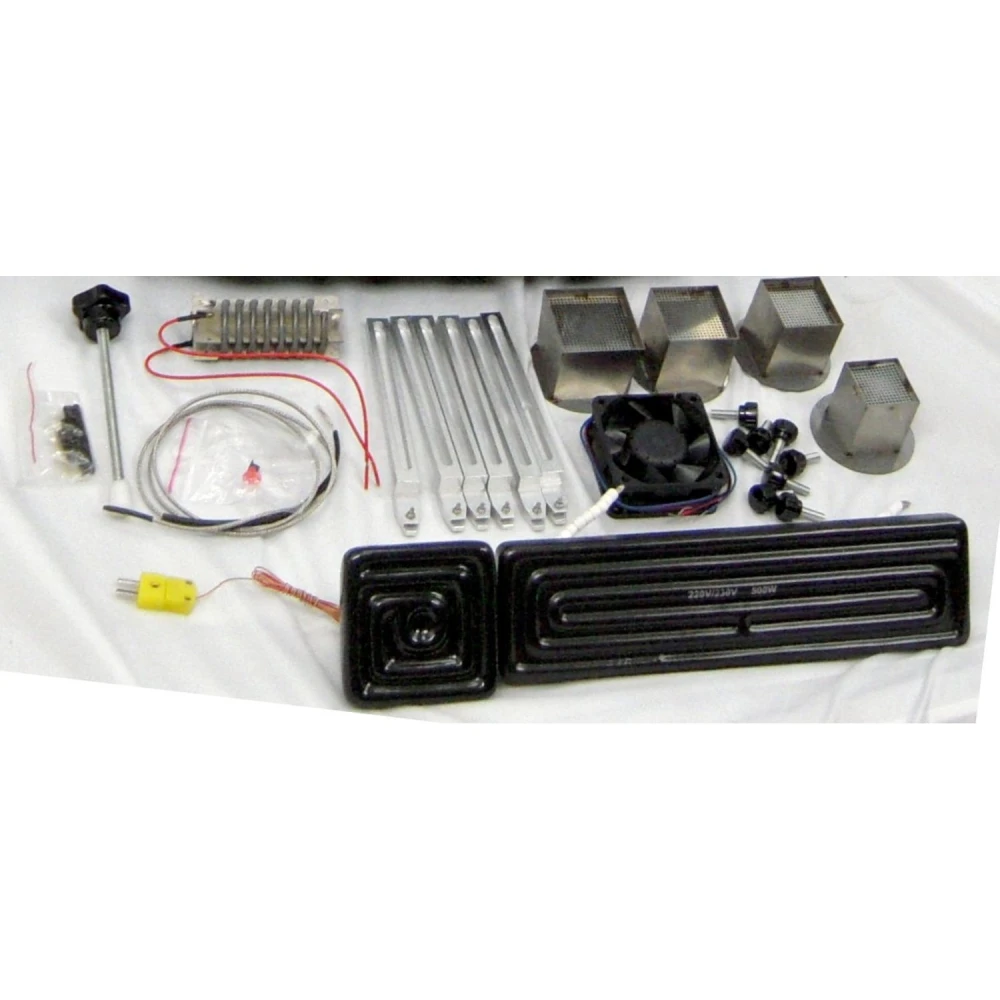

- Trysky horuceho vzduchu: Ponuka rozne trysky, ktore sa mozu otacat o 360°, s magnetom pre jednoduche nainstalovanie a vymenu, ako aj moznostami na mieru.
- Pokrocile riadenie teploty: Vysoko presny importovany termočlánok typu K so systemom riadenia v uzavretom okruhu a automatickou kompenzaciou teploty, riadeny modulom PLC pre maximalnu presnost.
- Bezpecne polohovanie PCB: Drziak s V-drazkou a flexibilnym upevnenim chrani PCB pred deformaciou pocas ohrevu alebo chladenia. Kompatibilny s akoukolvek velkostou BGA puzdra.
- Ucinne chladenie: Silny priecny ventilator rychlo ochladi dosku pre zlepsenie efektivity procesu. Navyse obsahuje integrovanu vakuovu pumpu a externu odsavaciu pero pre rychlu manipulaciu s cipmi.
- Bezpecnost a certifikacia: Certifikat CE, tlacidlo pre nudzove zastavenie, automaticke vypnutie v pripade nehody a dvojita ochrana proti prehriatiu.
- CCD system videnia: Umoznuje presnu vizualnu kontrolu pocas procesu pajkovania a odpajkovania, co ulahcuje kriticke sledovanie taveni.
Technicke specifikacie:
| Nº | Parameter | Detail |
|---|---|---|
| 1 | Celkovy vykon | 4800 W |
| 2 | Horny ohrievac | 800 W |
| 3 | Dolny ohrievac | Druhy ohrievac 1200 W, treti IR ohrievac 2700 W |
| 4 | Napajanie | AC 220V ±10%, 50/60 Hz |
| 5 | Rozmery | 635 × 600 × 560 mm |
| 6 | Polohovanie | V-drazka, nastavitelny drziak PCB vo vsetkych smeroch s externym univerzalnym upevnenim |
| 7 | Riadenie teploty | Sensor typu K, uzavrety okruh, presnost ±3 °C |
| 8 | Velkost PCB | Maximalne 410 × 370 mm, minimalne 20 × 20 mm |
| 9 | Elektricka volba | Citlivy modul riadenia teploty + dotykova obrazovka (Taiwan) + PLC Delta |
| 10 | Cista hmotnost | 50 kg |
Typicke pouzitie:
Stanica Mlink X2 je idealna na opravu a rework elektronickych dosiek s BGA komponentmi, pretoze ponuka presne riadenie teploty a polohovanie, aby sa predišlo poskodeniu dosiek. Je vhodna pre servisne dielne elektroniky, vyrobu a udrzbu elektronickych zariadeni.
Kompatibilita: Kompatibilna so sirokou skálou velkosti BGA puzdier a PCB dosiek v uvedenych rozsahoch, co umoznuje pouzitie v mnohych elektronickych aplikaciach.
Tato profesionalna pajkovacia stanica je bezpecna investicia pre tych, ktori hladaju kvalitu, presnost a bezpecnost pri reballingu a BGA pajkovani.
- Presne nastavenie osi X, Y a Z pre rychle a presne polohovanie
- Dotykova obrazovka s vysokym rozlisenim, PCL ovladanim a viacerymi profilmi
- Tri nezavisle vykurovacie zony s regulaciou teploty ±3 °C
- Rotacne trysky horuceho vzduchu 360° s magnetom pre jednoduche vymeny
- Importovany termočlánok typu K s riadenim v uzavretom okruhu a automatickou kompenzaciou
- Drziak s V-drazkou na ochranu PCB a kompatibilitu so vsetkymi velkostami BGA
- Priecny ventilator a integrovana vakuova pumpa pre efektivitu a rychlost
- Certifikacia CE s nudzovym zastavenim a dvojitou ochranou proti prehriatiu
- CCD system videnia pre presne sledovanie procesu pajkovania
- Kompaktne rozmery a hmotnost 50 kg pre stabilitu a profesionalne pouzitie
Otázky a odpovede zákazníkov
Aký typ presného nastavenia ponúka Estación Mlink X2 v osiach X, Y a Z a aké výhody tento systém prináša?
Estación Mlink X2 používa lineárne vedenia v osiach X, Y a Z, čo umožňuje presné nastavenie a rýchle polohovanie s vysokou presnosťou. To znižuje chyby pri umiestňovaní a zlepšuje opakovateľnosť pri BGA reworku v porovnaní s bežnými posuvnými mechanizmami alebo jednoduchými ložiskami.
Aké sú rozmery, približná hmotnosť a čo presne je v balení pri prevzatí Estación Mlink X2?
Presné informácie o rozmeroch a hmotnosti nie sú v súhrne uvedené, ale zvyčajne sa pohybujú okolo 40–50 kg a rozmery približne 600x600x600 mm pri podobných staniciach. V balení sa zvyčajne nachádza stanica, dotyková obrazovka, sada vymeniteľných dýz, magnet, káble a manuál. Odporúčam overiť presné údaje u distribútora.
Je kompatibilná s rôznymi typmi a veľkosťami dýz a ako sa menia?
Áno, stanica podporuje širokú škálu hot-air dýz, ktoré sa môžu otáčať o 360° a upevňujú sa magnetom, čo umožňuje rýchlu a bezpečnú výmenu bez náradia a zvyšuje univerzálnosť pre rôzne formáty BGA komponentov.
Aký je celkový výkon stanice Mlink X2?
Celkový výkon je 4800 W, s ohrievačmi 800 W, 1200 W a 2700 W pre rôzne zóny.
Akú maximálnu veľkosť PCB stanica podporuje?
Podporuje PCB dosky do veľkosti 410 × 370 mm a minimálne 20 × 20 mm.
Má stanica bezpečnostnú ochranu?
Áno, má certifikáciu CE, núdzové zastavenie, automatické vypnutie a dvojitú ochranu proti prehriatiu.
Dá sa teplota nastavovať nezávisle?
Áno, tri vykurovacie zóny sa ovládajú nezávisle s presnosťou ±3 °C.
Obsahuje stanica systém videnia pre proces spájkovania?
Áno, má CCD systém videnia, ktorý umožňuje presnú vizuálnu kontrolu počas spájkovania a odpájkovania.
